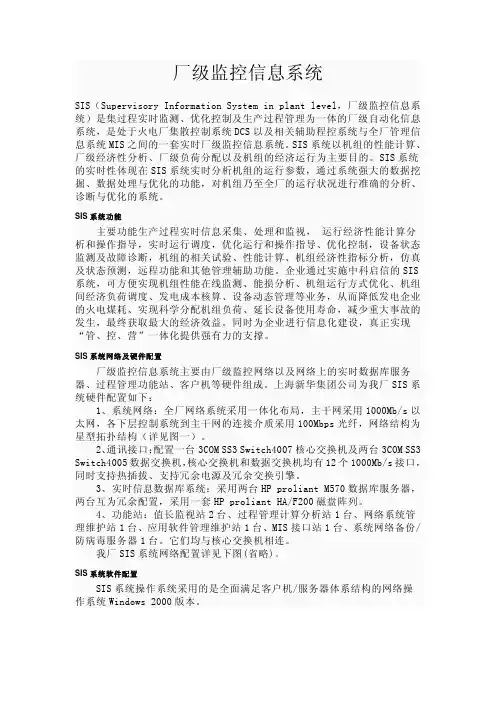

厂级监控信息系统

SIS（Supervisory Information System in plant level，厂级监控信息系

统）是集过程实时监测、优化控制及生产过程管理为一体的厂级自动化信息

系统，是处于火电厂集散控制系统DCS以及相关辅助程控系统与全厂管理信

息系统MIS之间的一套实时厂级监控信息系统。SIS系统以机组的性能计算、

厂级经济性分析、厂级负荷分配以及机组的经济运行为主要目的。SIS系统

的实时性体现在SIS系统实时分析机组的运行参数，通过系统强大的数据挖

掘、数据处理与优化的功能，对机组乃至全厂的运行状况进行准确的分析、

诊断与优化的系统。

SIS系统功能

主要功能生产过程实时信息采集、处理和监视，运行经济性能计算分

析和操作指导，实时运行调度，优化运行和操作指导、优化控制，设备状态

监测及故障诊断，机组的相关试验、性能计算、机组经济性指标分析，仿真

及状态预测，远程功能和其他管理辅助功能。企业通过实施中科启信的SIS

系统，可方便实现机组性能在线监测、能损分析、机组运行方式优化、机组

间经济负荷调度、发电成本核算、设备动态管理等业务，从而降低发电企业

的火电煤耗、实现科学分配机组负荷、延长设备使用寿命，减少重大事故的

发生，最终获取最大的经济效益。同时为企业进行信息化建设，真正实现

“管、控、营”一体化提供强有力的支撑。

SIS系统网络及硬件配置

厂级监控信息系统主要由厂级监控网络以及网络上的实时数据库服务

器、过程管理功能站、客户机等硬件组成。上海新华集团公司为我厂SIS系

统硬件配置如下：

1、系统网络：全厂网络系统采用一体化布局，主干网采用1000Mb/s以

太网，各下层控制系统到主干网的连接介质采用100Mbps光纤，网络结构为

星型拓扑结构（详见图一）。

2、通讯接口：配置一台3COM SS3 Switch4007核心交换机及两台3COM SS3

Switch4005数据交换机，核心交换机和数据交换机均有12个1000Mb/s接口，

同时支持热插拔、支持冗余电源及冗余交换引擎。

3、实时信息数据库系统：采用两台HP proliant M570数据库服务器，

两台互为冗余配置，采用一套HP proliant HA/F200磁盘阵列。

4、功能站：值长监视站2台、过程管理计算分析站1台、网络系统管

理维护站1台、应用软件管理维护站1台、MIS接口站1台、系统网络备份/

防病毒服务器1台。它们均与核心交换机相连。

我厂SIS系统网络配置详见下图(省略)。

SIS系统软件配置

SIS系统操作系统采用的是全面满足客户机/服务器体系结构的网络操

作系统Windows 2000版本。在新华集团公司的SIS系统方案中，数据库采用了美国OSISOFT的PI

数据库软件。新华SIS系统中服务器端应用软件和客户端应用软件相对独立，

通过实时数据库连接，主要有以下几个特点：

1、系统实时数据库解决了电厂厂级自动化应用中遇到的两个主要问题：

实时数据来源复杂而又分散和实时数据很难长期高精度存储。在系统实时数

据库中，可存储全厂各台机组DCS中的所有数据、各辅助车间（水系统、煤

系统和灰系统）以及各服务器端应用软件的计算结果数据，并采取有效的压

缩方式，保证全厂所有数据的保存时间至少达到3年，经压缩的数据恢复的

扫描时间应不大于15毫秒；系统实时性好（1秒扫描刷新）、规模大（无

限点）、维护方便及二次开发能力强。

2、服务器端应用软件和客户端应用软件相对独立，分别通过接口软件

与实时数据库连接，其中任意应用软件的停用不影响系统中其他应用软件的

运行与使用。

3、随着认识和需求的不断提高，通过在SIS基本框架及基本功能的基

础上作进一步深入开发，可以方便的进行功能扩展。

SIS系统所完成的基本功能

1、全厂生产过程监控

全厂各生产过程监控系统包括炉机电DCS、辅助车间控制系统、电网调

度等的实时生产数据和生产流程都在SIS的工作站和终端上进行监视和查

询。其中生产数据还能进行综合处理以形成全厂生产报表和生产成本。

2、实现机组之间负荷经济分配

a. SIS应能在全厂负荷分配站上根据远方AGC指令和其它生产调度指令

结合本厂主、辅系统和设备运行情况决定各台机组的经济负荷分配。SIS系

统还能提供用于调度端调全厂负荷时的经济负荷分配和调度方式，以实现各

机组根据SIS的经济负荷分配结果进行闭环负荷调节的功能。

b. 经济负荷分配和调度功能建立在实时处理全厂经济信息和成本核算

的基础上，以保证电厂安全经济运行。

3、经济指标分析及优化运行操作指导

对全厂运行工况进行经济性评估，分析其原因，进行操作指导，使机组

在最优工况下运行，运行效率最高，煤耗最低。

4、厂级性能计算

为了避免功能组的重复设置，厂级性能计算功能建立在各机组性能计算

的基础之上，利用各机组性能计算结果完成厂级性能计算功能，并将此计算

结果用于经济指标分析、CRT画面显示、报表统计和根据需要进行打印记录

等。

5、单元机组能损分析

机组运行的经济性受许多因素影响,主要有运行参数、系统结构、构成

系统的设备、运行条件和方式等因素。这些因素的变化都会导致单元机组在

偏离设计工况下运行，影响机组运行的热经济性，产生能量损失。软件的分

析范围涵盖了影响机组运行经济性的主要原因，包括运行参数、系统结构、

构成系统的设备、运行条件和方式等因素。

6、单元机组主辅设备性能分析上述功能软件采用高级语言Visual Studio 6.0与软件平台及平台支持

的VBA脚本语言实现其全部功能。应用软件全部采用Visual C++高级语言编

写出高效率的执行程序，通过系统平台提供的API函数与系统实时数据库接

口通讯。客户端软件在平台软件的基础上搭建，辅以VBA脚本实现相关的功

能。

SIS系统的应用前景及发展趋势

厂级监控信息系统的出现使厂各控制系统有机地结合在一起，从以往仅

仅局限于保证工艺系统的安全、正常运行的旧模式走向在安全的基础上通过

优化控制和管理使整个电厂运行保持在最佳、最稳定、最经济的新模式。厂

级监控信息系统的建设必然能提高电厂的综合经济效益，对其投资的回报主

要表现在以下四个方面：

1、基于过程数据的计算分析结果使SIS系统为决策者的决策活动提供

依据，使决策更加科学、合理。

2、SIS系统的建立使电厂的运行管理人员不必以传统的方式进行电厂的

决策支持活动，从而使决策活动更加迅速并可节省或避免了一部分开支。比

如信息收集和传播的自动化使信息收集人员的工作效率大大提高；在线经济

指标、系统性能指标计算分析使企业高级管理人员和工程技术人员再不必花

大量时间进行计算分析，而可将工作重点如何更好地运用计算分析结果上等

等。

3、SIS系统建立了完善的设备管理和生产过程管理等功能，使管理工作

更加规范。

4、SIS系统还通过改善主辅机设备的可控性和控制系统本身的性能，可

减少运行值班人员和运行检修维护费用。

新华SIS系统的投运意味着适合国情的SIS系统已进入市场。目前国内

SIS系统的运用尚处于起步阶段，大部分电厂实施和准备实施的SIS系统以

及各SIS系统厂商推荐的SIS系统大多采用基于以数据库和模型库为核心的

决策支持系统，SIS的主要功能也仅包括单元机组及厂级经济指标计算、单

元机组能损分析、单元机组主辅设备性能分析、厂级负荷优化分配和调度和

生产实时信息监控等。如今，随着数据仓库和联机分析处理（OLAP）新技术

的兴起，为决策支持系统开辟了新途径。以模型库、数据库、知识库、数据

开采和数据仓库、OLAP结合起来形成的综合决策支持系统，是更高级形式的

决策支持系统，它们内部能相互补充、相互依赖发挥各自的辅助决策优势，

实现更加有效的辅助决策。同时，设备故障诊断系统、设备寿命计算和状态

分析、设备状态维护管理系统等高级应用也将逐步纳入SIS系统的范畴，丰

富SIS系统的功能。我们相信：在激烈的市场竞争中，SIS系统将为企业领

导者的决策提供更加明显的支持作用，是决策支持系统发展的新趋势，也是

SIS系统的发展方向。[1]
