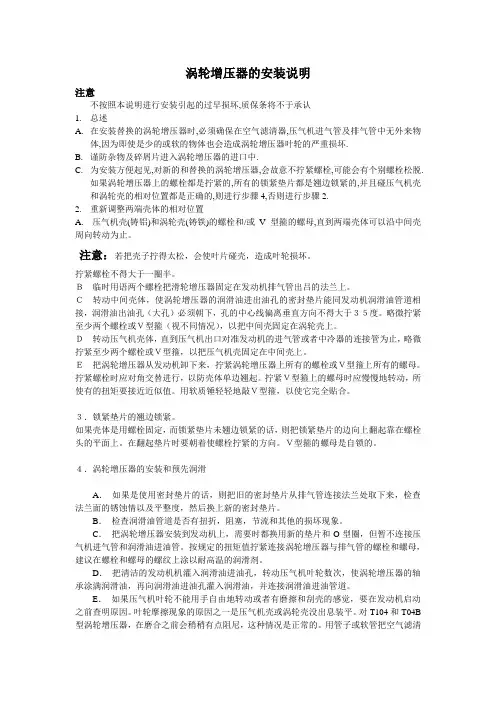

涡轮增压器的安装说明

注意

不按照本说明进行安装引起的过早损坏,质保条将不于承认

1. 总述

A. 在安装替换的涡轮增压器时,必须确保在空气滤清器,压气机进气管及排气管中无外来物体,因为即使是少的或软的物体也会造成涡轮增压器叶轮的严重损坏.

B. 谨防杂物及碎屑片进入涡轮增压器的进口中.

C. 为安装方便起见,对新的和替换的涡轮增压器,会故意不拧紧螺栓,可能会有个别螺栓松脱.如果涡轮增压器上的螺栓都是拧紧的,所有的锁紧垫片都是翘边锁紧的,并且碰压气机壳和涡轮壳的相对位置都是正确的,则进行步骤4,否则进行步骤2.

2. 重新调整两端壳体的相对位置

A. 压气机壳(铸铝)和涡轮壳(铸铁)的螺栓和/或V型箍的螺母,直到两端壳体可以沿中间壳周向转动为止。

注意：若把壳子拧得太松，会使叶片碰壳，造成叶轮损坏。

拧紧螺栓不得大于一圈半。

Ｂ 临时用语两个螺栓把滑轮增压器固定在发动机排气管出吕的法兰上。

Ｃ 转动中间壳体，使涡轮增压器的润滑油进出油孔的密封垫片能同发动机润滑油管道相接，润滑油出油孔（大孔）必须朝下，孔的中心线偏离垂直方向不得大于３５度。略微拧紧至少两个螺栓或Ｖ型箍（视不同情况），以把中间壳固定在涡轮壳上。

Ｄ 转动压气机壳体，直到压气机出口对准发动机的进气管或者中冷器的连接管为止，略微拧紧至少两个螺栓或Ｖ型箍，以把压气机壳固定在中间壳上。

Ｅ 把涡轮增压器从发动机卸下来，拧紧涡轮增压器上所有的螺栓或Ｖ型箍上所有的螺母。拧紧螺栓时应对角交替进行，以防壳体单边翘起。拧紧Ｖ型箍上的螺母时应慢慢地转动，所使有的扭矩要接近近似值。用软质锤轻轻地敲Ｖ型箍，以使它完全贴合。

３．锁紧垫片的翘边锁紧。

如果壳体是用螺栓固定，而锁紧垫片未翘边锁紧的话，则把锁紧垫片的边向上翻起靠在螺栓头的平面上。在翻起垫片时要朝着使螺栓拧紧的方向。Ｖ型箍的螺母是自锁的。

４．涡轮增压器的安装和预先润滑

A． 如果是使用密封垫片的话，则把旧的密封垫片从排气管连接法兰处取下来，检查法兰面的锈蚀情以及平整度，然后换上新的密封垫片。

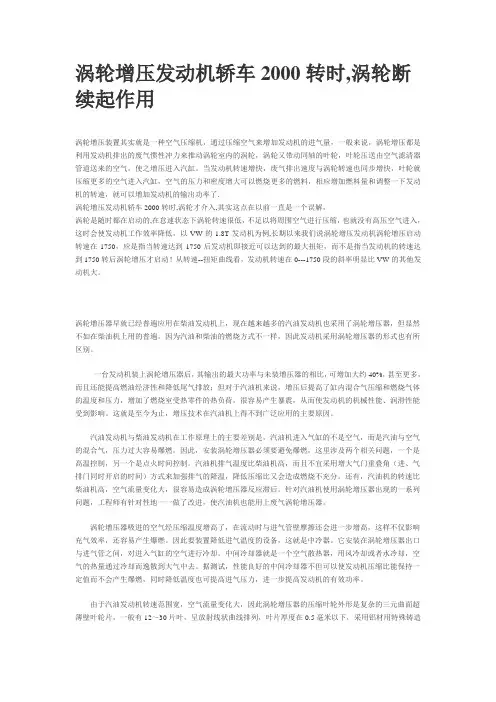

涡轮增压发动机轿车2000转时,涡轮断续起作用

涡轮增压装置其实就是一种空气压缩机，通过压缩空气来增加发动机的进气量，一般来说，涡轮增压都是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入汽缸。当发动机转速增快，废气排出速度与涡轮转速也同步增快，叶轮就压缩更多的空气进入汽缸，空气的压力和密度增大可以燃烧更多的燃料，相应增加燃料量和调整一下发动机的转速，就可以增加发动机的输出功率了.

涡轮增压发动机轿车2000转时,涡轮才介入,其实这点在以前一直是一个误解，

涡轮是随时都在启动的,在怠速状态下涡轮转速很低，不足以将周围空气进行压缩，也就没有高压空气进入，这时会使发动机工作效率降低，以VW的1.8T发动机为例,长期以来我们说涡轮增压发动机涡轮增压启动转速在1750，应是指当转速达到1750后发动机即接近可以达到的最大扭矩，而不是指当发动机的转速达到1750转后涡轮增压才启动！从转速--扭矩曲线看，发动机转速在0---1750段的斜率明显比VW的其他发动机大。

涡轮增压器早就已经普遍应用在柴油发动机上，现在越来越多的汽油发动机也采用了涡轮增压器，但显然不如在柴油机上用的普遍。因为汽油和柴油的燃烧方式不一样，因此发动机采用涡轮增压器的形式也有所区别。

一台发动机装上涡轮增压器后，其输出的最大功率与未装增压器的相比，可增加大约40%，甚至更多，而且还能提高燃油经济性和降低尾气排放；但对于汽油机来说，增压后提高了缸内混合气压缩和燃烧气体的温度和压力，增加了燃烧室受热零件的热负荷，很容易产生暴震，从而使发动机的机械性能、润滑性能受到影响。这就是至今为止，增压技术在汽油机上得不到广泛应用的主要原因。

汽油发动机与柴油发动机在工作原理上的主要差别是，汽油机进入气缸的不是空气，而是汽油与空气的混合气，压力过大容易爆燃。因此，安装涡轮增压器必须要避免爆燃，这里涉及两个相关问题，一个是高温控制，另一个是点火时间控制。汽油机排气温度比柴油机高，而且不宜采用增大气门重叠角（进、气排门同时开启的时间）方式来加强排气的降温，降低压缩比又会造成燃烧不充分。还有，汽油机的转速比柴油机高，空气流量变化大，很容易造成涡轮增压器反应滞后。针对汽油机使用涡轮增压器出现的一系列问题，工程师有针对性地一一做了改进，使汽油机也能用上废气涡轮增压器。

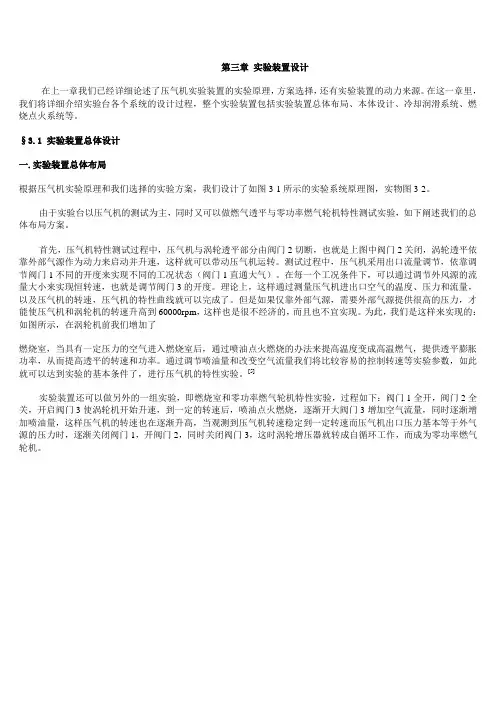

第三章 实验装置设计

在上一章我们已经详细论述了压气机实验装置的实验原理，方案选择，还有实验装置的动力来源。在这一章里，我们将详细介绍实验台各个系统的设计过程，整个实验装置包括实验装置总体布局、本体设计、冷却润滑系统、燃烧点火系统等。

§3.1 实验装置总体设计

一.实验装置总体布局

根据压气机实验原理和我们选择的实验方案，我们设计了如图3-1所示的实验系统原理图，实物图3-2。

由于实验台以压气机的测试为主，同时又可以做燃气透平与零功率燃气轮机特性测试实验，如下阐述我们的总体布局方案。

首先，压气机特性测试过程中，压气机与涡轮透平部分由阀门2切断，也就是上图中阀门2关闭，涡轮透平依靠外部气源作为动力来启动并升速，这样就可以带动压气机运转。测试过程中，压气机采用出口流量调节，依靠调节阀门1不同的开度来实现不同的工况状态（阀门1直通大气）。在每一个工况条件下，可以通过调节外风源的流量大小来实现恒转速，也就是调节阀门3的开度。理论上，这样通过测量压气机进出口空气的温度、压力和流量，以及压气机的转速，压气机的特性曲线就可以完成了。但是如果仅靠外部气源，需要外部气源提供很高的压力，才能使压气机和涡轮机的转速升高到60000rpm，这样也是很不经济的，而且也不宜实现。为此，我们是这样来实现的：如图所示，在涡轮机前我们增加了

燃烧室，当具有一定压力的空气进入燃烧室后，通过喷油点火燃烧的办法来提高温度变成高温燃气，提供透平膨胀功率，从而提高透平的转速和功率。通过调节喷油量和改变空气流量我们将比较容易的控制转速等实验参数，如此就可以达到实验的基本条件了，进行压气机的特性实验。[5]

实验装置还可以做另外的一组实验，即燃烧室和零功率燃气轮机特性实验，过程如下：阀门1全开，阀门2全关，开启阀门3使涡轮机开始升速，到一定的转速后，喷油点火燃烧，逐渐开大阀门3增加空气流量，同时逐渐增加喷油量，这样压气机的转速也在逐渐升高，当观测到压气机转速稳定到一定转速而压气机出口压力基本等于外气源的压力时，逐渐关闭阀门1，开阀门2，同时关闭阀门3，这时涡轮增压器就转成自循环工作，而成为零功率燃气轮机。 图3-1压缩机布置方案图和测试系统图

汽车涡轮增压器四大厂商

1. BorgWarner（博格华纳）：BorgWarner是全球领先的汽车涡轮增压器制造商之一。他们提供各种类型和规格的涡轮增压器，包括涡轮增压器、涡轮增压系统和电动涡轮增压器。他们的产品被广泛应用于乘用车、商用车和赛车等领域。

2. Honeywell Garrett（霍尼韦尔盖瑞特）：霍尼韦尔盖瑞特是涡轮增压技术的领导者之一。他们提供高性能涡轮增压器和增压系统，广泛应用于汽车、摩托车、卡车和船舶等领域。他们的产品以其卓越的性能、可靠性和耐久性而闻名。

3. IHI Turbo（IHI涡轮）：IHI Turbo是日本著名的涡轮增压器制造商之一。他们提供各种尺寸和类型的涡轮增压器，适用于各种汽车和发动机应用。他们的产品具有高效能和卓越的工程质量，深受全球汽车制造商的信赖。

4. Mitsubishi Heavy Industries（三菱重工业）：三菱重工业是一家日本的综合性工业集团，其子公司生产高性能涡轮增压器。他们的产品应用于乘用车、商用车和赛车等各个领域，以其卓越的性能和可靠性而备受赞誉。
