《MAPGIS地理信息系统》课程标准

北京中地时空数码科技有限公司 1 MapGIS—IMS 互联网地理信息系统开发平台 MapGIS—IMS 互联网地理信息系统开发平台 一、 MapGIS—IMS 简介 中地公司推出的万维网地理信息系统（ World Wide Web Geographical Information System）－MapGIS—IMS(Internet map server)是建立在Internet网上的具有三级体系结构的网络GIS系统。它的主要任务是建立WEBGIS服务器，在网上发布地理信息，让人们在网上享受更多相关的地理空间信息。 WEBGIS的产生是有其必然性的： 首先， Internet带来了一场全球化的信息革命。Internet的迅速发展，不仅改变了传统的数据访问、数据共享和数据分发方式；同时还对信息的表现和分析手段，以及制作、获取和利用方式产生了很大的冲击。在这种情况下，在传统的计算机应用领域包括GIS领域开展对Internet应用技术的研究是十分必要和重要的。 其次， Internet网上地理空间信息严重缺乏。随着Internet的普及，与国民经济和日常生活密切相关的地理空间信息的需求显得更加迫切。身处信息时代的人们有理由从Internet上获取内容更丰富的、范围更大的信息。 另外，单机 GIS技术的日臻成熟使得这种必然成为可能。经过多年发展，单机GIS技术已经由试验室走向市场，由幼稚走向成熟，成为商业化软件产品，广泛应用于社会的各个领域。特别是，大批优秀国产GIS软件的脱颖而出，更是为这种可能奠定了基础。 在这种情况下， MapGIS—IMS应运而生。 中地软件在 MapGIS平台上，采用组件技术，开发出了高效，实用的WEBGIS产品MapGIS—IMS。 1、1 MapGIS—IMS特点  新一代基于Internet 的分布式GIS解决方案  采用B/S模式  以快捷、廉价的方式获取地理信息 北京中地时空数码科技有限公司 2 MapGIS—IMS 互联网地理信息系统开发平台  建立可缩放的、高效的站点  遵循GIS标准，采用分布式GIS软件技术  基于Internet网，采用多层体系结构  为建立及发布地图信息提供了快捷的一体化解决方案。 • 2构图 二、 MapGIS_IMS体系结构 系统分为四层： Client/Browse层，WEB Server层，应用逻辑层和DataBase层。系统前端表示原始地理数据库的形成，主要由MapGIS的图形库管理子系统和属性库管理子系统来完成。 1. 浏览器层的平台是Windows95（以上），采用普通的HTML浏览器，接收普通的HTML页面。它的任务是访问WEBGIS服务器中有关的ASP页面，并请求地图数据。 2. WEB 服务器层的平台是Windows/NT以及MapGIS平台，主要由两部分组成：一是基于MapGIS平台的MapGIS Server 组件；另一个是Internet GIS站点设计向导程序Wizard。WEBGIS服务器接收到浏览器端的请求后，利用MapGIS Server 组件的功能，进行处理、分析、计算等，如果需要GIS数据服务器的数据，则向GIS数据服务器发出请求。用于响应客户请求的一系列ASP程序，可以在建站时由向导程序Wizard快速生成。 3. 应用逻辑层是开发者自己为了满足开发的需要，对WEBGIS的一种扩展，在这里用户可以定义自己的数据结构和应用，是对WEBGIS的一种扩展应用。 北京中地时空数码科技有限公司 3 MapGIS—IMS 互联网地理信息系统开发平台 4. GIS数据服务器层的平台是UNIX或Windows/NT以及地理数据库。它完成数据的定义存储、检索、完整性约束以及有关的数据库管理工作，它接收到WEBGIS服务器的数据请求，并将处理结果交送WEBGIS服务器。 2、1 Client(Browse)端  浏览器层的平台是 Windows95及以上平台  采用普通的 HTML浏览器，接收普通的HTML页面  请求地图数据，并显示地图 2、2 Web Server端 采用 Windows 2000/NT操作系统  MapGIS_IMS 组件技术 站点设计向导程序  IMS_Function函数库  处理、分析、计算浏览器端的请求 2、3 Application Logic端  满足客户的多种要求  有利于扩展开发  多层次应用 2、4 DataBase Server端  采用SDE技术  完成数据的定义存储、检索、完整性约束以及有关的数据库管理工作  交送 WEBGIS服务器数据请求 三、 MapGIS—IMS功能特点  体系结构强健： 由分布在客户端的浏览器， Web服务器、GIS服务器和数据库服务器组成。这种结构具有强壮的数据操纵和事务处理能力，以及数据的安全性和完整性约束。对用户而言，通过WWW浏览器便可以引发IMS。  强大数据引擎 ：通过空间数据引擎（ Spatial Data Engine）,系统和商用数据库可进行无缝联结，实现图形和属性库的统一组织和管理。提供了空间事务处理功能和对多用户并发控制。 北京中地时空数码科技有限公司 4 MapGIS—IMS 互联网地理信息系统开发平台  普通功能 ：提供了图形的任意放大、缩小、漫游、复位、更新、变焦显示、分层显示等基本操作；基于矢量的线形、图案的实时生成和传送。  高级功能 ：点、线、面的可视化查询显示及图形与属性互查。可以查询地图的属性，地理坐标、位置等信息。浏览的属性数据不仅包括数值型的，而且可以包括非数值型的，如图象、地图、动态图象等多媒体属性。支持 WAP查询、跟踪实时事件(GPS)，三维浏览。  网络适应性强 ：客户端负担小，无需下载软件；图像数据高压缩比；客户端响应速度与数据量关系小，响应速度恒定，适合公众浏览；具有良好的扩展兼容性好。  开发灵活 ： IMS提供了包括显示、工程管理、工作区管理、分析功能等一系列COM模块和JAVA小程序，并利用Active Server Pages(ASP)技术，可建立功能丰富的具体GIS应用。通过诸如JavaScript 和VBScript的编程语言用户可以定制WEB页，还允许用户通过FrontPage, Visual InterDev等产品建立客户化的用户界面，这些脚本程序可以在浏览器端执行，也可以通过标准应用服务器(如ASP)在服务器端执行。 开发者可以通过 MapGIS_IMS软件开发包开发特定的应用，开发者可以访问核心的软件组件和界面。 四、 MapGIS_IMS相关结构图 4、1详细的体系结构 MapGIS—IMS数据可以是下面三种中的一种：本地数据、SQL Server数据、Oracle数据，MapGIS SDE管理者数据库数据，这三种数据都与MapGIS—IMS发生关系；Web 服务器处于中间层，直接也客户端大交道，当收到客户端请求之后，在数据库端取数据，并根据客户操作的要求，进行相应的处理，最终以图像或HTML文本的形式返回给客户。 北京中地时空数码科技有限公司 5 MapGIS—IMS 互联网地理信息系统开发平台 4、2站点开发体系结构 从开发者的角度来看，开发者主要关注ASP开发和客户端交互开发，对于数据库端只需进行相应的配置，不需要进行编程； 开发人员只需将精力放在 WEBGIS站点方面，而 WEBGIS站点都有许多共同点和相似点，ASP语句具有一定的规律，应该可以免除建站人员对ASP，HTML，MapGIS—IMS组件等知识的深入学习和再投入，建站人员只需掌握较少量的ASP，HTML的知识即可。这样不仅减少了建站时的学习投入，还加快了建站速度和透明度。这使得普通单位建立WEBGIS服务器站点，发布地理信息成为可能，如房地产公司可发布房地产信息，旅游局可发布旅游信息，地图出版公司可发布他们新出版的地图，勘察设计院可发布他们的新近勘察成果。使用MapGIS—IMS组件和IMS-Function后，这一切将变得非常容易，加速了地理信息在网上的普及和大众化。 北京中地时空数码科技有限公司 6 MapGIS—IMS 互联网地理信息系统开发平台 4、3组件关系图 组件是 WEBGIS服务器端的主要组成部分之一。它主要有空间数据管理、地图显示、工程管理，工作区管理、查询分析等组件组成。 4、4数据库支持 •本地文件 • SQL Server 97 /2000 北京中地时空数码科技有限公司 7 MapGIS—IMS 互联网地理信息系统开发平台 • Oracle 4、5 IMS—Function函数库 IMS-Function是WEBGIS服务器端的另一主要组成部分，它的主要是用于快速建立WEBGIS站点服务器。在建立WEBGIS站点服务器时，安装和注册完MapGIS-IMS组件后，建站人员可以根据建站的需要，如站点的类型，站点的大小规模，以及站点的风格等，来进行适当的选择，选择完成后，用户可以直接利用IMS-Function ,从而很简便的调用Asp页面、Java Applet等模块，在此基础上可以进行更进一步的编辑，加工。 4、6客户端处理函数库 JavaScript是一种基于对象(Object)和事件驱动(Event Driven)并具有安全性能的脚本语言。使用它的目的是与HTML超文本标记语言、Java 脚本语言（Java小程序）一起实现在一个Web页面中链接多个对象，与Web客户交互作用，从而可以开发客户端的应用程序等。它是通过嵌入或调入在标准的HTML语言中实现的。它的出现弥补了HTML语言的缺陷，是Java与HTML折衷的选择。JavaScript语言可以直接回应使用者的需求事件 (如： form表单的输入) ，不用任何的网络来回传输资料。所以当一位使用者输入一项资料时，它不用经过传给服务器端 (server)处理，再传回来的过程，而直接可以被客户端 (client) 的应用程序所处理。 北京中地时空数码科技有限公司 8 MapGIS—IMS 互联网地理信息系统开发平台 VML的全称是Vector Markup Language(矢量可标记语言)，是微软1999年9月附带IE5.0发布的。VML其实是Word和HTML结合的产物。可以将Word文档另存为HTML，其中的文本和图片可以很容易的转换，但如果是手绘制的图形在以往的IE里面就无法解释了，如果都转换成图形文件又不太现实。于是微软把Word里面的图形控件结合到IE里面，使IE也具备了绘图功能，让网页能使用矢量图形。 •开发方便 •扩展性好 •功能强大 •与浏览器无关 •操作友好 五、 MapGIS_IMS产品 5、1 MapGIS_IMS发展历程 • 2001.06——WEBGIS 1.0 发布 • • 2002.07——WEBGIS 2.0 发布 • • 2004.04——WEBGIS 3.0 推出 • • 2004.09—— 推出 5、2 WebGIS3.0新特点 •服务器端组件性能优化 •组件功能大大增强 •二次开发更加方便 •客户端采用 VML •采用 JAVA Script技术 •去掉 Java Applet交互 •加强客户端功能 •减少网络传输量 •真正与浏览器无关 北京中地时空数码科技有限公司 9 MapGIS—IMS 互联网地理信息系统开发平台 5、3 特点 •封装性好 •扩展性好 • C#组件层 •中间代码函数库 •客户端采用 VML •采用 Java Script技术 •与浏览器无关 5、4 Web Services •数据服务层 • WEB服务组件层 • WEB Services应用逻辑层 • WEB服务器层 •客户端 5、5 Web Services数据服务 • WMS服务

mapgis实用教程 第1页

地理信息系统数字制图实用教程

2008年3月

mapgis实用教程 第2页

目 录

一、MSI影像图像校正DRG操作流程(方法一) ........... 3

二、TIF图像文件转换MSI影像文件操作流程 ............ 1

三、把EXCEL、写字板文档、DBF等数据转换为点、线文件 3

四、报表定义 ...................................... 6

五、标准图框的生成 ................................ 8

六、标准图框的生成与校对 .......................... 13

七、工程裁剪 ..................................... 17

八、建影像库 ..................................... 20

九、利用经纬度值生成图框 .......................... 22

十利用坐标点生成图形 .............................. 25

十一、图例板制作 ................................. 28

十二、误差校正 ................................... 36

十三、影像文件（TIF）与标准图框的套合输出 .......... 42

十四、子图、线形、图案的制作方法................... 58

mapgis实用教程 第3页

目 录

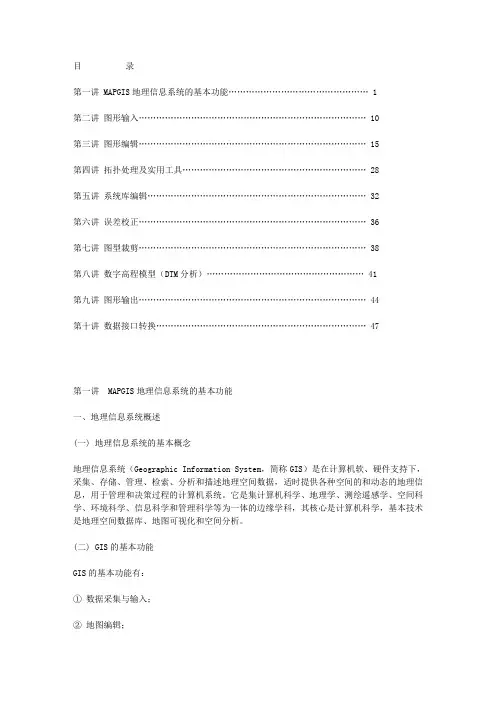

第一讲 MAPGIS地理信息系统的基本功能„„„„„„„„„„„„„„„„ 1

第二讲 图形输入„„„„„„„„„„„„„„„„„„„„„„„„„„ 10

第三讲 图形编辑„„„„„„„„„„„„„„„„„„„„„„„„„„ 15

第四讲 拓扑处理及实用工具„„„„„„„„„„„„„„„„„„„„„ 28

第五讲 系统库编辑„„„„„„„„„„„„„„„„„„„„„„„„„ 32

第六讲 误差校正„„„„„„„„„„„„„„„„„„„„„„„„„„ 36

第七讲 图型裁剪„„„„„„„„„„„„„„„„„„„„„„„„„„ 38

第八讲 数字高程模型（DTM分析）„„„„„„„„„„„„„„„„„„ 41

第九讲 图形输出„„„„„„„„„„„„„„„„„„„„„„„„„„ 44

第十讲 数据接口转换„„„„„„„„„„„„„„„„„„„„„„„„ 47

第一讲 MAPGIS地理信息系统的基本功能

一、地理信息系统概述

(一) 地理信息系统的基本概念

地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。它是集计算机科学、地理学、测绘遥感学、空间科学、环境科学、信息科学和管理科学等为一体的边缘学科，其核心是计算机科学，基本技术是地理空间数据库、地图可视化和空间分析。

(二) GIS的基本功能

GIS的基本功能有：

① 数据采集与输入；

② 地图编辑；

③ 空间数据管理；

④ 空间分析；

⑤ 地形分析；

⑥ 数据显示与输出。

GIS所管理的数据主要是二维或三维的空间型地理数据，包括地理实体的空间位置、拓扑关系和属性三个内容。GIS对这些数据的管理是按图层的方式进行的，既可将地理内容按其特征数据组成单独的图层，也可将不同类型的几种特征数据合并起来组成一个图层，这种管理方式对数据的修改和提取十分方便。

MAPGIS地理信息系统应用及发展前景

【内容摘要】：本文的目的是通过对mapgis基础功能以及基础应用和发展前景方面来探索mapgis在城市地理信息系统建设以及数字化建设中的广泛应用。这方面的研究可以促使mapgis地理信息系统能够在未来的信息化建设中起到更重要的作用和得到更广泛的大众化应用。

关键词：mapgis地理信息系统 应用 发展前景

mapgis地理信息系统应用及发展前景

一：引言

mapgis地理信息系统软件主要在“输入”、“图形编辑”、“库管理”、“空间分析”、“图像处理”、“输出”以及“实用服务”七大方面的应用。根据地学信息来源多种多样、数据类型多，信息量庞大的特点，该系统采用矢量和栅格数据混合的结构，力求矢量数据和栅格数据形成一整体的同时，又考虑栅格数据既可以和矢量数据相对独立存在，又可以作为矢量数据的属性，以满足不同问题对矢量、栅格数据的不同需要。

二：mapgis的主要应用

（一） 数据输入

在建立数据库时，我们需要有转换各种类型的空间数据为数字数据的工具，数据输入是gis 的关键之一。mapgis在数据输入采集等方面提供了丰富的手段和强大的数据编辑与管理能力，为gis应用提供了良好的软件基础。

（二）数据处理

输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形的整饰、误差的消除、坐标的变换等工作。

（三）mapgis数据管理与应用

mapgis的数据库管理是通过空间和属性两个管理系统来实现的。

1．海量无缝图库管理

图形数据库管理子系统是地理信息系统的重要组成部分。在数据获取过程中，它用于存储和管理地图信息；在数据处理过程中，它既是资料的提供者，也可以是处理结果的归宿处；在检索和输出过程中，它是形成绘图文件或各类地理数据的数据源。图形数据库中的数据经拓扑处理，可形成拓扑数据库，用于各种空间分析。
