rgb调光方案

RGB调光方案

引言

RGB调光方案是一种通过控制红、绿、蓝三种基本颜色的亮度来实现调光效果的方法。它广泛应用于灯光、显示屏等领域，为用户提供了丰富多样的光效体验。本文将介绍RGB调光的原理、应用场景以及一些常用的调光控制方法。

原理介绍

RGB调光方案基于RGB色彩模型，该模型将颜色表示为红色（R）、绿色（G）和蓝色（B）的亮度组合。在调光过程中，我们可以通过调节这三种基本颜色的亮度来实现不同的光效。

具体地说，RGB调光方案通过控制每个基本颜色的亮度值来调整所需的颜色。例如，如果需要产生红色光，我们可以让红色通道的亮度最大，绿色通道和蓝色通道的亮度为0。同样地，通过调整各通道的亮度比例，我们可以产生各种混合色。

应用场景

灯光

RGB调光方案在灯光领域具有广泛的应用。通过选择不同的颜色和亮度，RGB灯可以实现各种不同的光效，例如柔和的暖光、明亮的白光、丰富的彩色光等。这使得灯光设计更加灵活多样，能够满足不同场景下的需求。 显示屏

在显示屏领域，RGB调光方案被广泛应用于LED背光源。通过控制红、绿、蓝三种基本颜色的亮度来调节显示屏的亮度和颜色，使得显示效果更加细腻、真实。RGB调光方案同时也可以实现显示屏的色温调节，提供更舒适的视觉体验。

舞台灯光

在舞台灯光设计中，RGB调光方案为灯光师提供了更多的创作空间。通过控制各个颜色通道的亮度调节，可以实现颜色的快速切换和渐变效果，配合演出，营造出不同的氛围和气氛。

调光控制方法

RGB调光方案通常采用数字控制的方式进行调光。下面介绍几种常用的调光控制方法：

PWM调光

脉宽调制（Pulse Width Modulation，PWM）是RGB调光方案中常用的调光方法之一。PWM调光通过改变瞬时的脉冲宽度来控制LED的亮度。通常，调光控制器会生成一个固定频率和可变占空比的PWM信号，通过改变占空比来控制LED的亮度。

电压调光

电压调光是通过改变LED供电电压的方式来实现调光。通过降低或升高供电电压，可以改变LED的亮度。电压调光方法简单直接，但调光范围有限。 电流调光

RGB线性调光方案

简介

RGB线性调光方案是一种常用于LED照明系统的调光技术，能够实现色彩的多样性和亮度的可调节性。本文将介绍RGB线性调光方案的原理、优势和应用场景，并给出具体的操作步骤和代码示例。

原理

RGB线性调光方案基于红、绿、蓝三个基本色光的叠加来生成不同的颜色。在调光过程中，通过调节三个基本色光的亮度百分比，可以实现各种颜色的呈现。线性调光的关键在于使用恒定的电流源，以确保亮度的线性响应。

优势

与传统的非线性调光方案相比，RGB线性调光方案具有以下优势：

1. 精准度高：线性调光方案能够实现较高的调光精度，使得LED灯光的亮度变化更加平滑和连续。

2. 色彩多样性：通过调节红、绿、蓝三个基本色光的亮度比例，可以生成几乎任何颜色的灯光，实现色彩的丰富多样性。

3. 能效高：由于线性调光方案采用恒定的电流源，LED灯的能耗可以得到有效控制，能够实现高能效的照明效果。

应用场景

RGB线性调光方案广泛应用于各种照明系统中，尤其适用于需要调节灯光颜色和亮度的场景。以下是一些常见的应用场景：

1. 舞台灯光：线性调光方案可以实现舞台上各种灯光效果的呈现，如渐变、闪烁、跳动等，满足演出需要。

2. 室内照明：通过调节灯光的颜色和亮度，可以为室内环境创造出不同的氛围和场景，提供更加舒适和个性化的照明效果。

3. 商业展示：RGB线性调光方案可以用于商业展示场合，通过调节灯光的颜色和亮度，突出展示的产品，吸引顾客的注意力。

操作步骤

以下是RGB线性调光方案的简要操作步骤： 1. 准备硬件：首先需要准备RGB LED灯、恒流驱动电路和控制器等硬件设备。

2. 搭建电路：将RGB LED灯与恒流驱动电路连接好，确保每个基本色光都能够受到恒定的电流驱动。

3. 编写控制程序：使用合适的开发平台（如Arduino）编写控制程序，通过调节不同颜色的PWM信号来控制灯光的亮度。

4. 调试和测试：将编写好的控制程序烧录到控制器上，调试并测试LED灯是否正常工作，以及亮度调节是否正常。

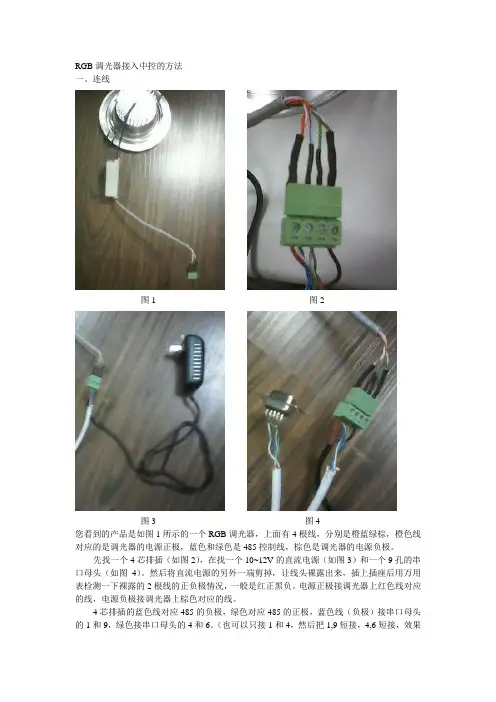

RGB调光器接入中控的方法

一、连线

图1 图2

图3 图4

您看到的产品是如图1所示的一个RGB调光器，上面有4根线，分别是橙蓝绿棕，橙色线对应的是调光器的电源正极，蓝色和绿色是485控制线，棕色是调光器的电源负极。

先找一个4芯排插（如图2），在找一个10~12V的直流电源（如图3）和一个9孔的串口母头（如图4）。然后将直流电源的另外一端剪掉，让线头裸露出来，插上插座后用万用表检测一下裸露的2根线的正负极情况，一般是红正黑负。电源正极接调光器上红色线对应的线，电源负极接调光器上棕色对应的线。

4芯排插的蓝色线对应485的负极，绿色对应485的正极，蓝色线（负极）接串口母头的1和9，绿色接串口母头的4和6。（也可以只接1和4，然后把1,9短接，4,6短接，效果和前面的接法是一样的）

二、编程

1. RGB调光器是通过485串口控制的，接线方式前面已介绍。快思聪编程时，串口的默认模式是232模式，要改成485模式，波特率改为4800，其他不需要修改。

2. 通过三原色的参数直接调出需要的灯光颜色。

串口指令由6段16进制数组成，如\x49\x10\xFF\xFF\xFF\x0d，其中49是起始符，10是地址码，三个FF对应的是RGB的三原色参数，0d是结束符。如果要调出红色灯光，则串口指令应该是\x49\x10\xFF\x00\x00\x0d，如果是调出青铜色灯光，则为\x49\x10\x8C\x78\x53\x0d.（

3也可以通过手动控制三原色的高低变化来控制灯光的颜色

g和b的类似，然后三原色的值汇聚到下面这个逻辑。49,10开0d结束，中间是rgb的模拟值的变化和Analog Ramp输出的值对应。

这里还需要一个震荡信号，震荡条件是rgb的值发生变化时，tx能持续输出给串口。

常见的五种调光模式

调光技术是一种通过改变灯光亮度的方法，以满足不同场景下的照明需求。在现代照明系统中，常见的五种调光模式包括：手动调光、自动调光、亮度调节、色温调节和RGB调节。下面将分别介绍这五种调光模式的特点和应用。

一、手动调光

手动调光是最基础也是最常见的调光模式，通过人工操作开关或旋钮来改变灯光的亮度。手动调光的优点是操作简单方便，可以根据个人喜好和需求来调整灯光亮度。手动调光适用于各种场景，如家庭、办公室、商业空间等。

二、自动调光

自动调光是基于光感应技术的调光模式，通过光感应器感知周围环境的亮度，并自动调整灯光亮度。自动调光的优点是能够根据环境变化自动调节灯光亮度，节省能源的同时提供舒适的照明效果。自动调光广泛应用于室外照明、公共场所和智能家居等领域。

三、亮度调节

亮度调节是一种通过改变灯光的亮度来调光的模式。亮度调节可以实现灯光的无级调节，从而满足不同场景下的照明需求。亮度调节适用于各种照明场景，如阅读、休闲、聚会等。

四、色温调节

色温调节是一种通过改变灯光的色温来调光的模式。色温是指灯光的色彩特性，通常用单位“开尔文”（K）来表示。较低的色温（约2700-3000K）呈暖黄色，适合营造温馨舒适的氛围；较高的色温（约5000-6500K）呈冷白色，适合提供清晰明亮的照明效果。色温调节可以根据不同场景的需求来调整灯光的色温，如家庭、办公室、商业空间等。

五、RGB调节

RGB调节是一种通过改变红、绿、蓝三原色的亮度来调光的模式。RGB调节可以实现各种颜色的灯光效果，如纯红色、纯绿色、纯蓝色，以及各种混合色。RGB调节适用于舞台照明、室内装饰、智能家居等领域，可以营造丰富多彩的灯光效果。

常见的五种调光模式包括手动调光、自动调光、亮度调节、色温调节和RGB调节。这些调光模式可以根据不同的照明需求和场景来选择和应用，既提供了舒适的照明效果，又节省了能源。在未来的照明领域，调光技术将继续创新和发展，为人们带来更加智能和便捷的照明体验。
