纸箱抗压强度(kg)标准

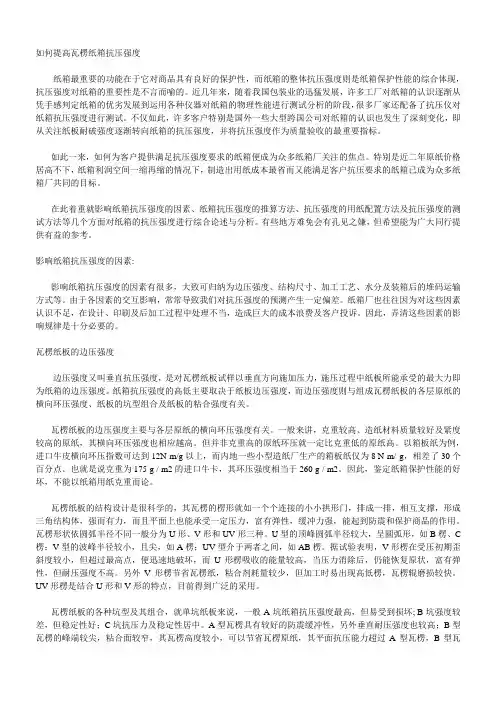

如何提高瓦楞纸箱抗压强度

纸箱最重要的功能在于它对商品具有良好的保护性，而纸箱的整体抗压强度则是纸箱保护性能的综合体现，抗压强度对纸箱的重要性是不言而喻的。近几年来，随着我国包装业的迅猛发展，许多工厂对纸箱的认识逐渐从凭手感判定纸箱的优劣发展到运用各种仪器对纸箱的物理性能进行测试分析的阶段，很多厂家还配备了抗压仪对纸箱抗压强度进行测试。不仅如此，许多客户特别是国外一些大型跨国公司对纸箱的认识也发生了深刻变化，即从关注纸板耐破强度逐渐转向纸箱的抗压强度，并将抗压强度作为质量验收的最重要指标。

如此一来，如何为客户提供满足抗压强度要求的纸箱便成为众多纸箱厂关注的焦点。特别是近二年原纸价格居高不下，纸箱利润空间一缩再缩的情况下，制造出用纸成本最省而又能满足客户抗压要求的纸箱已成为众多纸箱厂共同的目标。

在此着重就影响纸箱抗压强度的因素、纸箱抗压强度的推算方法、抗压强度的用纸配置方法及抗压强度的测试方法等几个方面对纸箱的抗压强度进行综合论述与分析。有些地方难免会有孔见之嫌，但希望能为广大同行提供有益的参考。

影响纸箱抗压强度的因素:

影响纸箱抗压强度的因素有很多，大致可归纳为边压强度、结构尺寸、加工工艺、水分及装箱后的堆码运输方式等。由于各因素的交互影响，常常导致我们对抗压强度的预测产生一定偏差。纸箱厂也往往因为对这些因素认识不足，在设计、印刷及后加工过程中处理不当，造成巨大的成本浪费及客户投诉。因此，弄清这些因素的影响规律是十分必要的。

瓦楞纸板的边压强度

边压强度又叫垂直抗压强度，是对瓦楞纸板试样以垂直方向施加压力，施压过程中纸板所能承受的最大力即为纸箱的边压强度。纸箱抗压强度的高低主要取决于纸板边压强度，而边压强度则与组成瓦楞纸板的各层原纸的横向环压强度、纸板的坑型组合及纸板的粘合强度有关。

瓦楞纸板的边压强度主要与各层原纸的横向环压强度有关。一般来讲，克重较高、造纸材料质量较好及紧度较高的原纸，其横向环压强度也相应越高。但并非克重高的原纸环压就一定比克重低的原纸高。以箱板纸为例，进口牛皮横向环压指数可达到12N·m/g以上，而内地一些小型造纸厂生产的箱板纸仅为8 N·m/ g，相差了30个百分点。也就是说克重为175 g / m2的进口牛卡，其环压强度相当于260 g / m2。因此，鉴定纸箱保护性能的好坏，不能以纸箱用纸克重而论。

所需耐破(kg)综合耐破(kg)所需空箱抗压力（kg)空箱抗压力（kg)长规格600周长周长箱高缩比箱高缩比印刷损耗印刷损耗宽长比宽长比楞别楞别劣变系数劣变系数去损耗后抗压综合环压度（kg)去损耗后抗压纸箱边压度（N/M)纸箱边压度（N/M)面B夹A里材质A1232A1材质耐破(kg)4.41.12.61.14.4耐破(kg)环压强度(kg)19.84.611.94.619.8环压强度(kg)收缩率1.371.53收缩率理论耐破理论耐破理论环压(kg)理论环压(kg)理论抗压(kg)理论抗压(kg)77.81纸板/纸箱耐破、边基本性能（双瓦）基本性

236.390.72宽长缩比637BA

10.2616%9.870.61210.0030.00

585.91规格宽432高520长宽高6003805400.63宽长缩比430综合环压度（kg)73.98面A里AB6AB4.83.24.822.416.822.41.53破、边压及抗压计算基本性能(单瓦）备注修正项一、A、箱高在200~600(mm)宽长比在0.5~0.7时不修下抗压值B、宽长比在0.5以下每减少0.1计算值少4%C、宽长比在0.7以上每增加0.1计算值少4%D、箱在200mm 以下每低100mm增加1%E、高度在600mm 以上每高20减少1%F、最多不超减15%以上宽350长500宽长比在0.7、高400不修正抗压值修正项二、A、单色印刷、双色及3色印刷、四色套印满版印刷抗压值减6~8%B、文字内容越多印刷面积越大减幅越大减10~15%C、满版实地印刷减20%D、轧合型纸箱侧唛各轧一个手提孔抗压值减10%

283.068.6477.55A47700.7487.00270.0016%5.81

纸箱耐压计算公式

瓦楞纸箱耐压(抗压)强度理论计算方法介绍

一、沃尔玛公司的计算方法:

货柜高度(Inch),纸箱高度(Inch)

纸箱毛重(Lbs)× ×3 (安全系数)=纸箱耐压强度(Lbs)

纸箱高度(Inch)

说明:1.用此公式计算出来的纸箱耐压强度为沃尔玛要求的最低耐压强度;

2.计算出来的理论数据除以2.2即为大家通用的纸箱抗压强度单位公斤。

二、中华人民共和国国家标准计算方法:(GB/T 6543-2008)

瓦楞纸箱抗压强度值P不应小于按下面公式所得的计算值:

H,h

P = K*G ×9.8

h

公式当中:K 强度安全系数

G 瓦楞纸箱包装件的质量，单位为千克(kg);

H 堆码高度(一般不高于3000mm)，单位为毫米(mm);

h 瓦楞纸箱高度，单位为毫米(mm);

P 抗压强度值，单位为牛顿(N)。

强度系数K根据纸箱所装货物的贮存期和贮存条件决定:

贮存期小于30天 K=1.65

贮存期30天,60天 K=2.0

贮存期60天以上 K=2.5

三、行业标准通用的计算方法:

主要根据原纸的环压、楞率、纸箱周长和系数表求出理论数据。

计算公式为:

环压强度之和

P = * F

6

公式当中:环压强度之和=面纸的环压强度，B楞芯纸的环压强度×B楞楞率，中纸环压强度

，C楞芯纸的环压强度×C楞楞率，底纸环压强度 (依BC楞纸箱为例)

F 根据周长查表得出的系数;

Z (纸箱的长，纸箱的宽)×2即为纸箱的周长(cm)

楞率系数:目前，东莞厂纸板各坑型楞率分别为:A楞1.47

C楞1.42

B楞1.33

E楞1.26

各层原纸的环压强度请参照品管组提供的《原纸物性表》。

说明:1.如果为A1型纸箱，计算出来的理论数据乘以0.85，基本上接近于实测值;

2.如果纸箱(A1型或E型等)满版印刷，计算出来的理论数据乘以0.8，基本上接近于实测值;

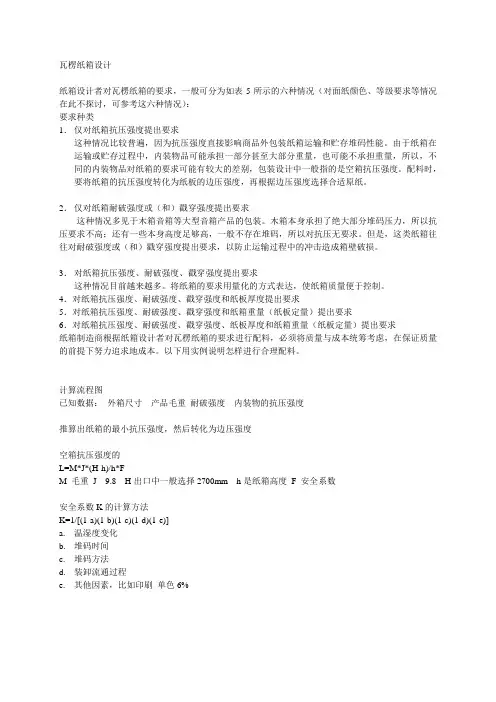

瓦楞纸箱设计

纸箱设计者对瓦楞纸箱的要求，一般可分为如表5所示的六种情况（对面纸颜色、等级要求等情况在此不探讨，可参考这六种情况）：

要求种类

1． 仅对纸箱抗压强度提出要求

这种情况比较普遍，因为抗压强度直接影响商品外包装纸箱运输和贮存堆码性能。由于纸箱在运输或贮存过程中，内装物品可能承担一部分甚至大部分重量，也可能不承担重量，所以，不同的内装物品对纸箱的要求可能有较大的差别，包装设计中一般指的是空箱抗压强度。配料时，要将纸箱的抗压强度转化为纸板的边压强度，再根据边压强度选择合适原纸。

2． 仅对纸箱耐破强度或（和）戳穿强度提出要求

这种情况多见于木箱音箱等大型音箱产品的包装。木箱本身承担了绝大部分堆码压力，所以抗压要求不高；还有一些本身高度足够高，一般不存在堆码，所以对抗压无要求。但是，这类纸箱往往对耐破强度或（和）戳穿强度提出要求，以防止运输过程中的冲击造成箱壁破损。

3． 对纸箱抗压强度、耐破强度、戳穿强度提出要求

这种情况目前越来越多。将纸箱的要求用量化的方式表达，使纸箱质量便于控制。

4．对纸箱抗压强度、耐破强度、戳穿强度和纸板厚度提出要求

5．对纸箱抗压强度、耐破强度、戳穿强度和纸箱重量（纸板定量）提出要求

6．对纸箱抗压强度、耐破强度、戳穿强度、纸板厚度和纸箱重量（纸板定量）提出要求

纸箱制造商根据纸箱设计者对瓦楞纸箱的要求进行配料，必须将质量与成本统筹考虑，在保证质量的前提下努力追求地成本。以下用实例说明怎样进行合理配料。

计算流程图

已知数据： 外箱尺寸 产品毛重 耐破强度 内装物的抗压强度

推算出纸箱的最小抗压强度，然后转化为边压强度

空箱抗压强度的

L=M*J*(H-h)/h*F

M 毛重 J 9.8 H出口中一般选择2700mm h是纸箱高度 F 安全系数

安全系数K的计算方法

K=1/[(1-a)(1-b)(1-c)(1-d)(1-e)]

a. 温湿度变化
