机械设计基础考试题库及答案

  • 格式：docx
  • 大小：38.30 KB
  • 文档页数：6

机械设计基础考试题库及答案

1.机械是机器和机构的总称。

2.机构中各个构件相对于机架能够产生独立运动的数目称为自由度。

3.平面机构的自由度计算公式为：F=3n-2P-L-PH。

4.已知一对啮合齿轮的转速分别为n1、n2，直径为D1、D2，齿数为z1、z2，则其传动比i=(n1/n2)=(D2/D1)=(z2/z1)。

5.在传递相同功率下，轴的转速越高，轴的转矩就越小。

6.在铰链四杆机构中，与机架相连的杆称为连架杆，其中作整周转动的杆称为曲柄，作往复摆动的杆称为摇杆，而不与机架相连的杆称为连杆。

7.平面连杆机构的死点是指从动件与连杆共线的位置。

8.平面连杆机构曲柄存在的条件是①最短杆与最长杆长度之和小于或等于其它两杆长度之和②连架杆和机架中必有一杆是最短杆。

9.凸轮机构主要由凸轮、从动件和机架三个基本构件组成。

10.带工作时截面上产生的应力有拉力产生的应力、离心拉应力和弯曲应力。 11.带传动工作时的最大应力出现在紧边开始进入小带轮处，其值为：σmax=σ1+σb1+σc。

12.渐开线的形状取决于基圆。

13.一对齿轮的正确啮合条件为：m1=m2和α1=α2.

14.一对齿轮连续传动的条件为：重合度ε>1.

15.齿轮轮齿的失效形式有齿面点蚀、胶合、磨损、塑性变形和轮齿折断。

16.蜗杆传动是由蜗杆、蜗轮和机架组成。

17.常用的轴系支承方式有向心支承和推力支承。

18.轴承6308，其代号表示的意义为6：深沟球轴承、3：直径代号，08：内径为Φ40.

19.润滑剂有润滑油、润滑脂和气体润滑剂三类。

A。机器。B。零件。C。构件。D。螺纹

2.（A）在机构中起着连接、支承、传递力和运动等作用。

A。构件。B。零件。C。轴承。D。轮系

3.（B）是指蜗杆螺纹与蜗轮齿面的啮合状态。

A。紧密啮合。B。正确啮合。C。松散啮合。D。滑动啮合

4.（B）四杆机构的急回性质与极位夹角θ的大小有关。

A。正确。B。错误 5.（B）带传动的弹性滑动和打滑是由于带传动的弹性变形引起的。

A。正确。B。错误

6.（B）相啮合齿轮的正确啮合条件是齿轮模数相等。

A。正确。B。错误

7.（A）一对相啮合齿轮的连续传动条件是齿数比为整数。

A。正确。B。错误

8.（A）齿轮发生根切现象是因为齿轮模数选得过大。

A。正确。B。错误

9.（A）定轴轮系中，一轴固定不动，另一轴绕其旋转。

A。正确。B。错误

10.（A）大多数螺纹联接必须防松，防松措施包括使用垫片、锁紧螺母等。

A。正确。B。错误

2.两个零件之间以线或点接触形成的运动副，称为（B）高副。

3.一端为固定铰支座，另一端为活动铰支座的梁，称为（B）外伸梁。

4.一端为固定端，另一端为自由的梁，称为（C）悬臂梁。

5.一般飞轮应布置在转速（B）较高的轴上。 6.在下列平面四杆机构中，有急回性质的机构是（C）摆动导杆机构。

7.带传动是借助带和带轮间的（B）磨擦来传递动力和运动的。

8.曲柄摇杆机构的死点发生在（C）从动杆与连杆共线的位置。

9.在带传动中(减速传动)，带的应力最大值发生在带（C）进入小带轮处。

10.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）两齿轮的模数和压力角分别相等。

11.自行车车轮的前轴属于（C）固定心轴。

12.自行车的中轴属于（A）传动轴。

13.自行车的后轴属于（A）传动轴。

14.渐开线的形状取决于（B）基圆直径。

15.（A）模数是齿轮最主要的参数。

16.蜗杆传动适用于（C）交错轴传动。

17.传动比大而且准确的传动是（C）齿轮传动。

18.定轴轮系的总传动比等于各级传动比（B）连乘积。

19.减速器的传动比i=（A）大于1.

20.普通螺纹的公称直径是螺纹的大径。 21.圆柱滚子轴承不能承受轴向载荷。

22.转轴承受扭矩。

计算题：

1.

1) 机构自由度为2，运动确定。

2) 机构自由度为1，运动确定。

3) 机构自由度为1，运动确定。

5) 机构自由度为1，运动确定。

8) 机构自由度为1，运动确定。

18) 机构自由度为1，运动确定。

19) 机构自由度为3，运动确定。

3.

1) 传动比i15为-16，齿轮运转方向标在图上。

2) 传动比i14为-1/16，齿轮运转方向标在图上。

4) 已知Z1=240，Z2=20，Z3=25，Z4=40，Z5=75，Z6=20，Z7=40，Z8=2，Z9=80，n1=800r/min，计算得到n9=100r/min，齿轮运转方向标在图上。

解：下图轴的结构设计不合理。

1处不合理：轴肩直径大于轴承内圈外径，不利于拆卸，应该在此处设计阶梯。

2处不合理：齿轮无法装配，应该在此处设计阶梯。

3处不合理：轴套外径大于轴承内圈外径，不利于拆卸，应该在此处设计阶梯轴套。

4处不合理：联轴器没有轴向定位，应该在此处设计轴肩定位。

5处不合理：联轴器没有轴向固定，应该在此处设计轴端档圈。

合集下载

机械基础试题及答案

机械基础试题及答案

《机械基础》自测题及答案

一、 名词解释

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元

5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。

18.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的极限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

机械设计试题及答案

机械设计试题及答案

《机械设计》课程试题（一）

一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为 【 B 】

A．轮齿疲劳折断 B. 齿面疲劳点蚀

C．齿面胶合 D. 齿面塑性变形

2．带传动在工作时产生弹性滑动，是由于 【 C 】

A．包角α太小 B. 初拉力F0太小

C．紧边与松边拉力不等 D. 传动过载

3．下列四种型号的滚动轴承，只能承受径向载荷的是 【 B 】

A．6208 B. N208 C. 3208 D. 5208

4．下列四种螺纹，自锁性能最好的是 【 D】

A．粗牙普通螺纹 B.细牙普通螺纹

C．梯形螺纹 D.锯齿形螺纹

5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为 【 C】

A．减小齿面滑动速度υs B. 减少蜗杆头数Z1

C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q

6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指 【 D 】

A．弹簧外径与簧丝直径之比值

B．弹簧内径与簧丝直径之比值

C．弹簧自由高度与簧丝直径之比值

D．弹簧中径与簧丝直径之比值

7．普通平键接联采用两个键时，一般两键间的布置角度为 【B 】

机械设计基础典型试题及答案[1]

机械设计基础典型试题及答案[1]

1

机械设计基础典型试题1 试题2

一 .填空

1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。

2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。

（A） 不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为

3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。

（A） 压力角 （B）传动角 （C）极位夹角

4._____B______决定了从动杆的运动规律。

（A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状

5.凸轮机构中，凸轮基圆半径愈_____大______， 压力角愈_____小______ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有_____C______。

(A) 压紧力 (B) 轴向力 (C) 摩擦力

7.链“B18X80”的含义是_________B型链宽度18mm，长度80mm_____________。

8.螺纹联接是指___利用螺纹零件把需要固定在一起的零件固连起来 __

螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动

9.螺纹的公称直径是指它的__外径_____，螺纹“M12X1.5”的含义为_____细牙螺纹外径12mm，螺距1.5__________________。

10.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B

___________________。用于薄壁零件联接的螺纹，宜采用____D___________________。

机械设计基础试题及答案

机械设计基础试题及答案

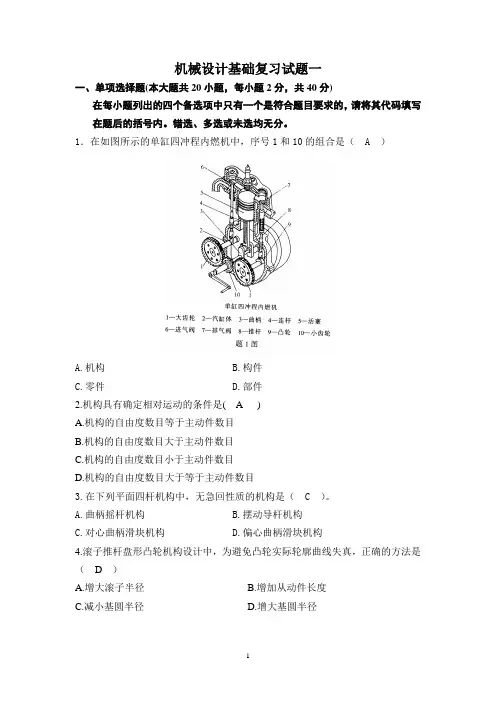

1 机械设计基础复习试题一

一、单项选择题(本大题共20小题，每小题2分，共40分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（ A ）

A.机构 B.构件

C.零件 D.部件

2.机构具有确定相对运动的条件是( A )

A.机构的自由度数目等于主动件数目

B.机构的自由度数目大于主动件数目

C.机构的自由度数目小于主动件数目

D.机构的自由度数目大于等于主动件数目

3.在下列平面四杆机构中，无急回性质的机构是（ C ）。

A.曲柄摇杆机构 B.摆动导杆机构

C.对心曲柄滑块机构 D.偏心曲柄滑块机构

4.滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是（ D ）

A.增大滚子半径 B.增加从动件长度

C.减小基圆半径 D.增大基圆半径

2 5.在设计直动滚子从动件盘形凸轮机构时，若出现运动失真现象，则应（ B ）

A．减小凸轮基圆半径 B．增大凸轮基圆半径

C．增大滚子半径 D．增大从动件长度

6.在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为（ C ）

A.扭切应力 B.拉应力

C.扭切应力和拉应力 D.扭切应力或拉应力

7.普通平键传递扭矩是靠键的（ C ）

A．顶面 B．底面

C．侧面 D．端面

8.带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是（ B ）

A.υ1=υ2=υ B.υ1>υ>υ2

C.υ1υ2

9.带传动正常工作时不能保证准确的传动比是因为（ A ）

A.带存在弹性滑动 B.带容易变形和磨损
