电力安规安全距离计算详解

电力安规安全距离是指在电力设备正常运行时，人员、设备和电力设备之间应保持的安全距离。这个安全距离的计算主要涉及到电流、电压、功率等参数，以及相关的安全标准和规范。

电力安规安全距离的计算过程如下：

1. 确定电力设备的工作电流和电压。在计算安全距离时，必须首先确定电力设备所处的工作条件下的电流和电压。这些参数可以通过设备的技术参数表、设备的标牌或者其他相关的文档获得。

2. 了解相关的安全标准和规范。不同国家和地区对于电力安全距离的要求可能会有所不同，因此必须了解适用于所处地区的相关安全标准和规范。这些标准和规范通常会规定不同电流、电压和功率下的安全距离要求。

3. 计算安全距离。一般来说，电路中的安全距离可以通过以下公式计算：安全距离 = K × U / I，其中U为电压，I为电流，K为安全系数。安全系数通常根据相关的安全标准和规范进行选择，一般为1.2-2.0之间。

4. 考虑其他因素。除了电流和电压，还有一些其他因素也需要考虑在内。例如，设备的绝缘状况、环境温度、湿度等因素都可能对安全距离的计算结果产生影响。因此，在计算安全距离时，还需要考虑这些因素，并根据实际情况进行修正。

需要注意的是，电力安规安全距离的计算只是一种理论计算方法，实际操作中还需要结合具体情况进行评估和调整。此外，安全距离只是一种保障措施，人员在接近电力设备时仍然需要采取必要的个人防护措施，以确保人员的安全。

1、氧气乙炔瓶的安全距离5米，氧气乙炔与火源的安全距离10米。

2、设备不停电时的安全距离,其规定数值如下:10kV及以下一0。7m,35kV-1.0m，l10KV一1.5m，220kV一3。0m，500kV一5。0m。该安全距离规定值是指在移开设备遮栏的情况下，并考虑了工作人员在工作中的正常活动范围内.

3、公路施工爆破飞石安全距离不得小于国家安全规程规定的最小200m安全距离。

4、高压燃气管道距建筑物的基础的距离分别为不小于4米（介质压力0。4至0。8Mpa)和不小于6米（介质压力0。8至1.6Mpa）；距街树的距离不小于1。2米;距铁路钢轨不小于5米;距有轨电车钢轨不小于2米;距其它道路的距离无规定。

5、应该是高于2米无防坠措施,才算高空作业。

6、起重机与架空输电导线的安全距离电压220KV时，沿水平方向和垂直方向都是6米，电压60——110KV时,沿水平方向4米，垂直方向都是5米。

7、制氧站气瓶间空瓶与实瓶应分开存放，间距大于1。5米，并有指示牌.楼主这个1。5米也是安全距离吧。

8、铁路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围,从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为：

(一)城市市区,不少于8米；

（二）城市郊区居民居住区，不少于10米；

（三）村镇居民居住区，不少于12米；

(四）其他地区,不少于15米。

9、消防安全通道3。5m,独头通道要在尽头设车场。

10、消防路上官桥高度5米.

11、公路与石油库安全距离40米。

12、高处作业地点应与架空电线保持规定的安全距离,距普通电线1米以上，距普通高压线2。5米以上，并要防止运输的导体材料触碰电线。高度不足2米,但作业地段的下面是坡度大于45°的斜坡,附近有坑、井、有转动设备或堆放容易伤人的物品，工作条件特殊(风雪天气）,有机械震动的地方，在有毒气体存在的房内工作时，均应按高处作业的规定执行。符合以下情况的高处作业为特殊高处作业:在作业基准面30米（含30米）以上的高处作业、高温或低温、雨雪天气、夜间、接近或接触带电体、无立足点或无牢靠立足点、突发灾害抢救、有限空间内等环境进行的高空作业及在排放有毒、有害气体和粉尘超出允许浓度的场所进行的高处作业.

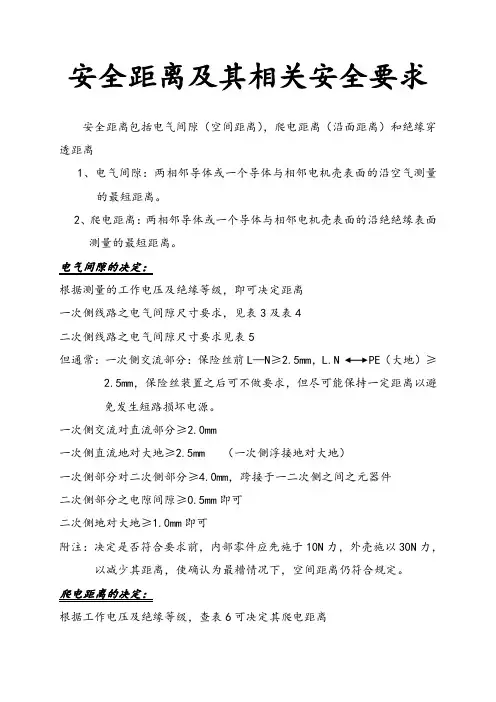

安全距离及其相关安全要求

安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿

透距离

1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量

的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面

测量的最短距离。 电气间隙的决定：

根据测量的工作电压及绝缘等级，即可决定距离

一次侧线路之电气间隙尺寸要求，见表3及表4

二次侧线路之电气间隙尺寸要求见表5

但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥

2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避

免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm

一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）

一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件

二次侧部分之电隙间隙≥0.5mm即可

二次侧地对大地≥1.0mm即可

附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，

以减少其距离，使确认为最糟情况下，空间距离仍符合规定。 爬电距离的决定：

根据工作电压及绝缘等级，查表6可决定其爬电距离

但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，

保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电

源。

（2）、一次侧交流对直流部分≥2.0mm

（3）、一次侧直流地对地≥4.0mm如一次侧地对大地

（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间

距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可

（6）、二次侧地对大地≥2.0mm以上

（7）、变压器两级间≥8.0mm以上

3、绝缘穿透距离：

应根据工作电压和绝缘应用场合符合下列规定：

——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；

——附加绝缘最小厚度应为0.4mm；

——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降

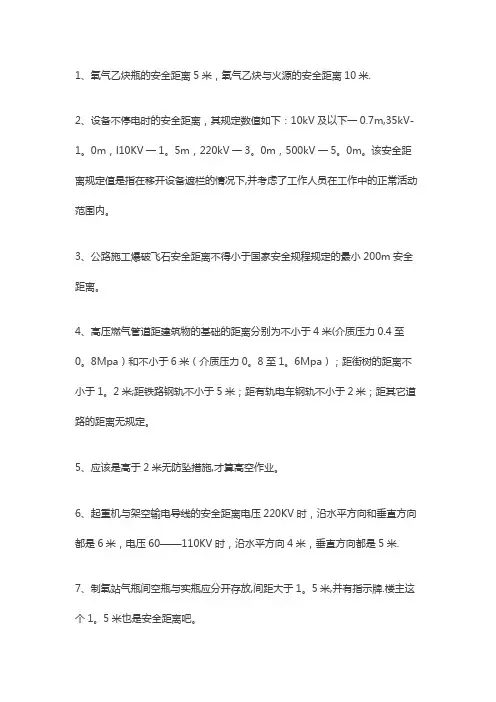

1、氧气乙炔瓶的安全距离5米，氧气乙炔与火源的安全距离10米.

2、设备不停电时的安全距离，其规定数值如下：10kV及以下一0.7m,35kV-1。0m，l10KV一1。5m，220kV一3。0m，500kV一5。0m。该安全距离规定值是指在移开设备遮栏的情况下,并考虑了工作人员在工作中的正常活动范围内。

3、公路施工爆破飞石安全距离不得小于国家安全规程规定的最小200m安全距离。

4、高压燃气管道距建筑物的基础的距离分别为不小于4米(介质压力0.4至0。8Mpa）和不小于6米（介质压力0。8至1。6Mpa）；距街树的距离不小于1。2米;距铁路钢轨不小于5米；距有轨电车钢轨不小于2米；距其它道路的距离无规定。

5、应该是高于2米无防坠措施,才算高空作业。

6、起重机与架空输电导线的安全距离电压220KV时，沿水平方向和垂直方向都是6米，电压60——110KV时，沿水平方向4米，垂直方向都是5米.

7、制氧站气瓶间空瓶与实瓶应分开存放,间距大于1。5米,并有指示牌.楼主这个1。5米也是安全距离吧。

8、铁路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围,从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为：

(一)城市市区，不少于8米；

（二）城市郊区居民居住区，不少于10米；

(三）村镇居民居住区,不少于12米；

(四）其他地区，不少于15米。

9、消防安全通道3。5m，独头通道要在尽头设车场.

10、消防路上官桥高度5米。

11、公路与石油库安全距离40米。

12、高处作业地点应与架空电线保持规定的安全距离，距普通电线1米以上，距普通高压线2。5米以上，并要防止运输的导体材料触碰电线。高度不足2米，但作业地段的下面是坡度大于45°的斜坡，附近有坑、井、有转动设备或堆放容易伤人的物品，工作条件特殊（风雪天气），有机械震动的地方,在有毒气体存在的房内工作时，均应按高处作业的规定执行。符合以下情况的高处作业为特殊高处作业：在作业基准面30米（含30米）以上的高处作业、高温或低温、雨雪天气、夜间、接近或接触带电体、无立足点或无牢靠立足点、突发灾害抢救、有限空间内等环境进行的高空作业及在排放有毒、有害气体和粉尘超出允许浓度的场所进行的高处作业。
