最全面的通信光缆工程线路施工与维护知识

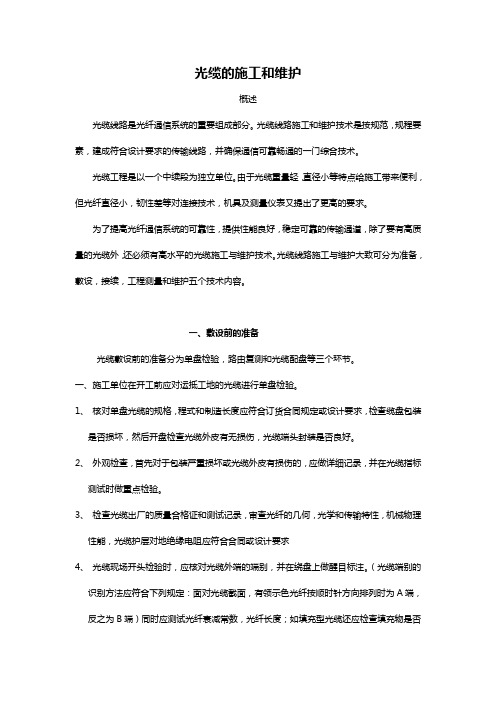

光缆的施工和维护概述光缆线路是光纤通信系统的重要组成部分。

光缆线路施工和维护技术是按规范，规程要素，建成符合设计要求的传输线路，并确保通信可靠畅通的一门综合技术。

光缆工程是以一个中续段为独立单位。

由于光缆重量轻，直径小等特点给施工带来便利，但光纤直径小，韧性差等对连接技术，机具及测量仪表又提出了更高的要求。

为了提高光纤通信系统的可靠性，提供性能良好，稳定可靠的传输通道，除了要有高质量的光缆外，还必须有高水平的光缆施工与维护技术。

光缆线路施工与维护大致可分为准备，敷设，接续，工程测量和维护五个技术内容。

一、敷设前的准备光缆敷设前的准备分为单盘检验，路由复测和光缆配盘等三个环节。

一、施工单位在开工前应对运抵工地的光缆进行单盘检验。

1、核对单盘光缆的规格，程式和制造长度应符合订货合同规定或设计要求，检查缆盘包装是否损坏，然后开盘检查光缆外皮有无损伤，光缆端头封装是否良好。

2、外观检查，首先对于包装严重损坏或光缆外皮有损伤的，应做详细记录，并在光缆指标测试时做重点检验。

3、检查光缆出厂的质量合格证和测试记录，审查光纤的几何，光学和传输特性，机械物理性能，光缆护层对地绝缘电阻应符合合同或设计要求4、光缆现场开头检验时，应核对光缆外端的端别，并在绕盘上做醒目标注。

（光缆端别的识别方法应符合下列规定：面对光缆截面，有领示色光纤按顺时针方向排列时为A端，反之为B端）同时应测试光纤衰减常数，光纤长度；如填充型光缆还应检查填充物是否饱满，了解填充物在高低温下的物理特性是否符合国家标准的规定。

5、单盘光缆检查完毕，应恢复光缆端头密封包装及光缆包装。

二、光缆路由复测应以批准的施工设计图为依据。

复测的任务应包括：复核光缆路由的具体走向，敷设方式，环境条件以及接头的具体位臵；核对施工图纸；核对光缆穿越障碍物需采取防护措施地段的具体位臵和处理措施；复测路由地面距离等，为光缆配盘，分屯以及敷设提供必要的资料。

三、光缆配盘是根据复测路由计算出光缆敷设总长度以及光纤全程传输质量要求来选配单盘光缆，以便合理使用光缆，减少光缆接头，降低接头损耗，达到节省光缆，是布放和接续方便，提高工程质量的目的，光缆配盘一般以一个中继段为单元，利用施工图上绘出的距离，选择合适的光缆粗排。

光缆线路维护基础知识光缆线路维护基础知识第⼀部分光缆线路维护的概念⼀、光缆线路设备的组成：（⼀）光缆线路：各种敷设⽅式的通信光缆。

（⼆）管道设备：管道，⼈孔和⼿孔等。

（三）杆路设备：电杆，电杆的⽀撑加固装置和保护装置，吊线和挂钩等。

（四）附属设备：标⽯、标志牌，宣传牌；⽔线调换开关；光缆线路⾃动监测系统；光缆线路维护管理系统；防雷设备等。

（五）其他设备：光缆接头盒、光缆交接箱；巡房、⽔线房、了望塔等。

⼆、光缆线路维护与传输设备维护的责任界限划分（⼀）光缆线路以进⼊传输机房的第⼀个连接器（ODF）为界，连接器(ODF)及其以内的维护属于传输设备维护，连接器（ODF）以外的维护属于光缆线路维护。

（⼆）光缆线路中的⾦属线对以进⼊局或中继站的第⼀个接线端⼦为界，接线端⼦的维护属于传输设备维护。

（三）对于已介⼊光缆线路⾃动监测系统的光缆线路，以进⼊传输机房的第⼀个ODF架上的连接器为界，监测系统机架、光波分复⽤器和滤光器（含端⼦）及外线部分的维护属于光缆线路维护，连接器（ODF）及其以内部分的维护属于传输设备维护。

（四）光缆⽆⼈中继机房的安全和环境保护⼯作由线路维护部门负责。

三、光缆线路维护和管理⼯作的基本任务i.线路维护⼈员应保持线路设备完整良好及正常运⾏，传输性能符合维护指标要求；ii.障碍发⽣时通过设备维护⼈员通知或线路维护⼈员⾃⼰发现应能迅速准确地判断和排除故障，尽⼒缩短障碍历时；iii.⽇常维护应勤巡视、及时排除障碍隐患；iv.始终保持线路设备清洁和良好的⼯作环境，延长使⽤年限；v.在保证通信质量的前提下，节省维护费⽤；vi.做好技术档案资料的管理，保证技术档案资料完备、正确并能及时更新。

第⼆部光缆线路维护要求及质量检查⼀、光缆线路维护质量检查要求和依据（⼀）光缆线路设备质量检查是河南移动通信有限责任公司对所辖的光缆线路进⾏维护质量认定的⼀项基础⼯作.（⼆）光缆线路设备质量检查的⽬的是发现光缆线路维护中存在的问题,并向维护单位提出建议,洽商解决办法,妥善处理问题,确保线路设备质量良好.（三）光缆线路的具体维护⼯作由维护单位组织实施,线路设备质量认定由移动公司负责.（四）检查依据:1.代维线路检查考核评分标准.2.线路电⼦巡检系统考核标准.3.光缆线路代维框架协议.4.上级主管部门下达和颁布的有关⽂件,有关规定.⼆、架空线路检查要求（⼀）电杆安装质量：杆路顺直,⽆眉⽑弯,”S”弯,电杆左右跳位⼩于半个杆跟.(1)电杆位置及埋深要求①电杆位置: 杆位选择在安全,牢靠处,避开易冲刷,塌陷,影响交通,耕作处.距国道公路≥20⽶，省道公路≥15⽶，县乡公路≥3⽶，特殊地段不得埋在路肩上,距路肩应⼤于4/3杆⾼.距铁路≥30⽶，特殊地点，距铁路铁轨⼤于4/3杆⾼距相邻线路间距＞⼤于杆⾼,最近不得⼩于7⽶.②电杆埋深:符合设计要求。

光缆工程维护方案为了保证光缆工程的正常运行，延长光缆的使用寿命，减少光缆故障的发生，维护光缆工程是非常重要的。

本方案旨在对光缆工程的维护进行详细的规划和安排，确保光缆工程的稳定和可靠运行。

一、光缆维护的必要性光缆是光纤通信网络的重要组成部分，它承载着网络的数据传输任务。

在使用过程中，光缆会受到各种环境因素的影响，比如温度、湿度、机械损坏等。

如果不及时进行维护，光缆容易受损，影响网络传输质量，造成通信中断和故障。

因此，光缆维护是非常必要的。

二、光缆维护的内容1. 清洁和检查光缆维护的第一步是进行清洁和检查。

清洁光缆外部表面的灰尘和杂物，防止它们对光缆的传输性能产生影响。

然后对光缆进行全面的检查，包括检查光缆的连接头、缆芯和外壳等部分，发现损坏或磨损的地方及时修复或更换。

2. 路由保护在光缆布线的过程中，需要对光缆进行路由保护，避免被人为或者环境因素对其造成损害。

比如，在光缆穿越道路的地方，需要进行防护措施，防止车辆碾压造成损坏。

3. 环境监测定期对光缆周围的环境进行监测，包括温度、湿度、气压等因素。

对异常情况及时进行分析和处理，保证光缆在良好的环境中运行。

4. 故障排除定期对网络进行故障排查，分析光缆的传输性能，发现问题及时进行处理和修复。

特别是对网络中的高危区域进行更加频繁的检查和跟踪，提高整体的工作效率。

5. 光缆标识对光缆进行标识，包括布线情况、连接情况、光缆属性等，确保光缆工程的可追踪性和管理。

三、光缆维护的具体措施1. 编制光缆维护计划制定光缆维护的详细计划，包括维护的周期、内容、人员安排和具体步骤。

确保维护工作按照计划有序进行，不漏一项，不落一处。

2. 定期维护按照计划对光缆进行定期维护，包括检查、清洗、标识和故障排查。

根据光缆的使用情况和环境变化，灵活调整维护周期和内容。

3. 专业维护人员配备专业的光缆维护人员，他们要经过专业的培训和考核，熟悉光缆的结构和使用原理，具备维护和排查故障的能力。

通信光缆的维护及故障处理光缆线路是整个光纤通信网的重要组成部分，加强光缆线路的维护和管理是保障通信不中断的主要措施。

维护应贯彻以预防为主的原则，严格遵守各项规章制度，熟练掌握维护方法，熟悉线路及设备情况，及时发现和正确处理各方面的问题，确保线路畅通。

1.光缆线路维护光缆线路维护的基本任务是保持设备完整良好，保证传输质量达标，预防并尽快排除障碍。

维护工作人员应贯彻“预防为主，防抢结合”的维护方针。

光缆线路维护的基本任务有两个：一是维护工作人员应对光缆线路进行正常的维护，不断地消除外界环境影响带来的事故隐患，同时不断地改进设计和施工不足的地方，避免或减少不可预防事故（如山洪，地震）带来的影响；二是当出现意外事故时，维护工作人员应能及时处理，尽快排除故障，修复线路，以提供稳定、优质的传输线路。

（1）维护工作。

光缆线路的维护工作主要包括路面维修、充气维护、防雷、防蚀、防强电等，一般可分为日常维护和技术维修两大类。

日常维护工作的主要内容包括：定期巡回，特殊巡回，护线宣传和对外配合；清除光缆路由上堆放的易燃、易爆物品和腐蚀性物质，制止妨碍光缆安全的建筑施工、栽种树木和取土、修渠等；对受冲刷、挖掘地段的路由培土加固及沟坎护坡（挡土墙）的修理；标石、标志牌的描字涂漆、扶正培固；光缆托架、光缆标志及地线的检查与修理；架空杆路的检修加固，吊线、挂钩的检修更换；结合徒步巡回，进行光缆路由探测，建立健全的光缆路由资料。

技术维修工作的主要内容包括：光缆线路的光电特性测试、金属护套对地绝缘测试及光缆障碍的测试判断；光缆线路的防蚀、防雷、防强电设施的维护和测试，以及防止白蚁、鼠类危害措施的制定和实施；预防洪水危害光缆线路技术措施的制定、实施；光缆升高、下落和局部迁改技术方案的制定和实施；光缆线路的故障处理。

光缆线路的维护工作必须严格按操作程序进行。

一些复杂的工作应事先制订周密的工作计划，并报上级主管部门批准后方可执行。

实施中应与相关部门联系，主管人员应亲临现场指挥。

光纤通信工程施工与维护随着科技的飞速发展，光纤通信技术在现代通信领域中发挥着越来越重要的作用。

光纤通信具有传输容量大、传输距离远、抗电磁干扰能力强、传输质量高等优点，已经成为现代通信网络的重要组成部分。

光纤通信工程的施工与维护是确保通信系统正常运行的关键环节，本文将从光纤通信工程施工和维护两个方面进行详细阐述。

一、光纤通信工程施工1. 光缆选型与敷设光缆选型应根据工程需求、地形地貌、施工条件等因素综合考虑。

光缆敷设方式有直埋、管道、架空等，施工过程中要确保光缆的安全、可靠和稳定性。

光缆敷设前，要对光缆进行检测，确保光缆的质量符合要求。

2. 光纤熔接与接头保护光纤熔接是光纤通信工程中的重要环节，高质量的熔接工艺和设备是保证熔接质量的关键。

光纤熔接后，要及时对接头进行保护，防止光纤接头受到损伤。

3. 光缆接续盒和终端盒安装光缆接续盒和终端盒是光缆系统的重要组成部分，安装时要确保盒体牢固、密封，避免水分和灰尘进入。

同时，要严格按照规范进行光纤接续和终端处理，确保光缆系统的可靠性。

4. 设备安装与调试光纤通信设备包括光发射机、光接收机、光中继器等。

设备安装时要保证设备安装位置合理、接地良好。

设备调试时要逐步调整，确保各项指标达到设计要求。

二、光纤通信工程维护1. 定期巡检定期对光纤通信工程进行巡检，检查光缆、光纤接头、设备等是否正常运行。

发现问题及时处理，避免故障扩大。

2. 故障处理当光纤通信工程出现故障时，要迅速定位故障点，采取有效措施进行修复。

常见的故障包括光缆损坏、光纤接头故障、设备故障等。

3. 设备维护与升级随着技术的不断发展，光纤通信设备也需要不断更新换代。

对设备进行定期维护，及时更新设备软硬件，提高通信系统的性能和稳定性。

4. 光缆检修与更换对于损坏、老化严重的光缆，要及时进行检修或更换。

光缆检修时要确保光缆的切割、熔接质量，避免因光缆问题导致通信系统故障。

总之，光纤通信工程施工与维护是确保通信系统正常运行的关键环节。

通信工程施工光缆随着信息化时代的到来，通信工程的发展越来越迅速，其中光缆作为传输信息的主要工具，在通信工程中发挥着至关重要的作用。

光缆施工是通信工程中不可或缺的一环，其施工质量直接影响着通信网络的稳定性和可靠性。

下面将介绍通信工程施工光缆的流程、方法和注意事项，希望对相关人员有所帮助。

一、光缆施工前的准备工作：1. 确定光缆线路方案：在施工光缆前，首先要根据通信需求和环境条件等因素确定光缆线路方案，包括线路走向、长度、敷设方式等，确保光缆能够满足通信要求。

2. 进行现场勘察：在确定好光缆线路方案后，需要进行现场勘察，了解施工现场的实际情况，包括地形、交通、建筑物、管线等信息，为后续施工工作做好准备。

3. 编制施工方案和施工图纸：根据光缆线路方案和现场勘察结果，编制施工方案和施工图纸，明确施工的具体步骤和要求，保证施工顺利进行。

4. 确定施工人员和施工机具：根据施工方案的要求，确定施工所需人员和机具，包括工程施工人员、施工队长、施工监理等，保证施工人员技术娴熟、经验丰富，施工机具完备。

5. 进行安全培训和防护措施：在光缆施工前，需对施工人员进行安全培训，提醒他们注意施工操作中的安全问题，做好必要的防护措施，确保施工过程安全无事故。

二、光缆施工的步骤和方法：1. 光缆的铺设：光缆的铺设是整个施工过程中最关键的环节之一，直接影响光缆的性能和传输质量。

在铺设光缆时，要注意保护光导纤维，避免划伤或折断，保证光缆的质量。

同时，要根据不同的敷设方式，选择合适的工具和方法，确保施工质量。

2. 光缆的接头和拆接：在光缆施工中，往往需要进行光缆的接头和拆接操作，这需要施工人员具备专业的技术和经验。

在进行光缆接头时，需注意接头的质量和稳固性，确保光缆传输的可靠性。

3. 光缆的测试和调试：光缆施工完成后，需要进行光缆的测试和调试工作，以确保光缆正常工作。

在测试光缆时，要使用专业的测试设备和工具，进行全面的测试和检查，确保光缆传输的稳定性和可靠性。

光缆线路维护常识光缆线路维护常识一、光纤的类型IEC(International Electrotechnical Commission)国际电工委员会，IEC60793-1-1（1995）《光纤第一部分总规范》光纤分类方法，按光纤所用的材料、折射率分布的形状、零色散波长等因素光纤被分为：A 类多模光纤，B 类为单模光纤⑴单模光纤的结构如图3一次涂覆缓冲层一次涂覆松套管松套光纤结构芯图3 光纤结构图⑵光纤的分类：根据不同的分类方法，同一根光纤将会有不同的名称① 按光纤的材料分石英光纤—一般是指由掺杂石英芯和掺杂石英包层组成的光纤。

这种光纤具有很低的损耗和中等程度的色散。

目前通信用光纤大多数是石英光纤。

塑料光纤—是一种通信用新型光纤，尚在研制、试验阶段。

全塑光纤具有损耗大、纤芯大（直径100～600μm ）、数值孔径（NA ）大（一般为0.3～0.5,可与光斑较大的光源耗合使用）及制造成本较低等特点。

目前，全塑光纤适合于较短长度的应用，如室内计算机联网和船舶内的通信使用等。

② 按光纤剖面折射率分布分类阶跃型光纤——纤芯和包层的折射率是均匀的，呈阶跃形状。

如图4所示。

由于这种光纤的脉冲发生展宽，目前，多模光纤已经不再使用这种折射率分布形式。

由于单模光纤中只有一种传输模式，不存在这种由于入射角度不同带来的脉冲展宽，因此仍然使用这种折射率分布形式。

渐变型光纤——纤芯的折射率分布如图3所示，由于渐变型光纤具有透镜那样的“自聚集”作用，对光脉冲的展宽也就比阶跃型光纤小得多，因此光信号传输距离较长。

目前使用的多模光纤均为此之外类。

n 2n 1(a)阶跃型单模光纤n 2n1图4 几种主要的光纤（b ）阶跃型多模光纤 n 2n 1(c) 渐变型多模光纤③ 按传输模式分类多模光纤——在一定的工作波长上，当有多个模式在光纤中传输时，则这种光纤称为多模光纤。

按多模光纤截面折射率的分布可分为阶跃型多模光纤和渐变型多模光纤。

光缆线路维护的主要内容由于光缆线路敷设方式的不同，每种类型都有其不同的特点，其维护工作也同样是不同的。

1.架空光缆的杆路维护（1）架空光缆的杆路维护。

架空光缆的杆路有光缆的独立杆路，长市其用杆路，光缆附挂长途明线杆路等不同情况。

因此，就明确产权归属，落实维护责任。

架空光缆杆路的维护质量标准和要求，与架空明线杆路相同。

对光缆杆路的逐杆检修，每年应进行一次，要求做到：杆身牢靠，杆身正直，杆号清晰，拉线及地锚强度可靠，具体要求可参照《长途明线维护质量标准》。

（2）吊线检修。

检查吊线终结，吊线保护装置及吊线的锈蚀情况：每隔4-5年检查一次吊线垂度；更换损坏的挂钩，并经常整理。

（3）检查光缆的下垂情况，观察外护层有无异常现象，有异常现象应及时处理。

（4）排除外力影响。

剪除影响光缆的树枝，清除光缆及吊线上的杂物。

检查光缆吊线与电力、广播线交越处的防护装置是否齐全有效符合规定。

以及光缆与其他建筑平行接近和交越时的隔距是否符合表8.4和表8.5的规定。

表8.4 架空光缆与其他建筑物树木的最小垂直净距离表8.5 架空光缆与其他设施树木最小水平净距表2.直埋光缆的维护1）光缆埋深要求光缆埋深一般应符合表8.6的要求，而且最浅不得小于标准的2/3，否则对光缆应下落或采取必要的保护措施。

光缆路由上新填永久性土方，其填土厚度超过原光缆标准埋深1 m以上时，一般应将光缆向上提升并对光缆采取安全可靠的保护措施。

光缆包线员必须准确掌握光缆路由的情况。

表8.6 直埋光缆埋深表2）路面维护光缆路由上无杂草丛生、无严重坑洼，无挖掘、冲刷、光缆裸露现象，无腐蚀性物质及易燃易爆品，无影响光缆的建筑施工；规定隔距内不得栽种树木等。

直埋光缆与其他建筑物的隔距应符合表8.3的要求。

3）标石的设置与维护光缆路由标石位置准确，埋设正直，齐全完整，油漆相同，编写正确，字迹清晰，并不符合以下规定：光缆标石应埋在光缆的正上方。

接头的标石，埋在直埋光缆上，转弯处的标石，埋在光缆线路转弯的交点上，面上内角。

可编辑修改精选全文完整版通信光缆的维护3.1 光缆通信线路的维护规程3.1.1日常维护项目及周期第一条光缆通信线路由各种方式敷设的通信光缆和线路组成。

线路设施包括:管道、人井、杆路、水线房、标石、标志牌、警示牌、水线切换开关、防雷装置和巡检系统等。

第二条线路维护段日常维护项目及周期见表1---1护3.1.2 日常维护要求第一条维护中应针对季节和气候变化，在雷雨、台风季节到来之前，对易遭受暴风雨、洪水冲刷的地段进行认真的检查，关键部位和薄弱环节重点加固，各种防护设施应及时进行抢修。

第二条加强护线宣传，采取有效措施，减少市政工程施工、农田水利建设等对光缆线路安全的影响，及时发现和处置危及光缆线路安全的苗头、隐患，严防损坏光缆事件的发生。

第三条凡在光缆通信线路附近发现有影响线路安全的施工时，应该按有关要求，与施工单位签订协议，制定安全防护措施并派人员随工监督，必要时驻守现场。

第四条铁路、公路、水利等建设工程影响光缆线路安全，需改变光缆路由时，应在保证传输系统质量的前提下，会同建设部门制定光缆改到施工方案，严格组织施工，改道光缆须穿越铁路或公路等设施时，应采取有效的保护措施，并增加标志牌。

3.2 架空光缆与路由的维护3.2.1 路由的维护第一条光缆通信线路路由维护是日常维护工作的重要内容，维护人员应准确掌握光缆通信线路的路由情况，熟悉光缆埋设深度定期巡查检修线路。

线路巡查的主要内容是：（一）检查光缆通信线路附近有无动土或施工等可能危及线路安全的情况。

（二）检查光缆通信线路路由有无严重空洼、光缆有无裸露及防护设施有无损坏等情况。

（三）检查标石、标志牌和警示牌有无丢失、损坏等情况。

（四）及时处理和详细记录巡查中所发现的问题，遇有重大问题及时上报。

（五）积极开展护线宣传工作。

第二条光缆标石应位置准确、埋设正直、编号准确、标记清楚、齐全完好。

遇有下列情况应增设标石，并绘入线路路由图。

（一）新增光缆接头点。

（二）增加线路防护装置的地点，如防雷地线。
