电力线路设计中线路路径选择问题探究

电力线路设计中线路路径选择问题及措施分析摘要：输电线路的路径选择直接关系到电能传送的质量以及效率，同时对电网的整体稳定运行也有一定的影响，所以无论什么时候都必须重视输电线施工中对路径的选取。

本文综合阐述了输电线在路径选择遵循的基本原则以及在特殊条件之下如何进行路径的选择，对于选择中出现的问题有针对性的提出解决措施，只有这样才能保证输电线的抗干扰能力，进而保证电网的稳定运行。

关键词：电力线路；路径选择；基本原则；问题探究引言电力线路设计中路径的选择应综合气候、地形、地质、地貌等条件加以衡量，确保线路选择具备经济性、稳定性等原则。

其次，对于杆塔的选择也应综合分析。

采用合理、经济、运维简便等理念，满足电网技术先进合理，安全有效。

促进现代电网安全运行。

1电力线路路径设计现状近年来，供电需求不断增加，新建线路不断服役，与已有不同电压等级的电力线路相交融，造成新旧电力线路混合在一起，对于整个电力走廊的规划起着制约作用，并出现了很多显著的设计电力线路路径问题：（1）很多电力线路路径设计时受已有及规划设施的影响和走廊的制约存在绕远的状况，造成了很大程度上的电能浪费和线路本身的投资增加。

（2）电力线路网络结构缺乏科学性，很多地方只是简单进行线路规划，但新老电力线路更替时打乱了线路规划，造成电力线路网络结构太复杂，管理难度随之提高。

（3）电力线路设计人员在设计电力线路中，没有实地深入考查有关条件，造成电力线路设计流程太简单，对影响因素没有考虑周全，如没有对当地地质与气候情况对布设线路带来的影响进行综合分析和考虑。

在接受任务之后，就需要严格考查沿途地貌地形，尤其应充分结合电力系统的整体供电规划，不但考虑当前供电需求，还要兼顾远期线路改造接入的可能性和便利性。

电力线路路径设计中存在的上述问题，制约着配电网整体配电能力的提高，需要妥善解决。

2电力线路设计路径选择基本原则一般来说，输电线路在路径的选择上受到两个因素的制约，其中第一个因素是技术方面的因素，第二个因素是经济方面的因素，换句话说就是完成线路的路径选择所需要最少的成本。

浅谈电力线路设计的路径选择与杆塔定位电力线路设计是电力工程中的重要环节，而路径选择和杆塔定位是电力线路设计中的关键步骤。

路径选择和杆塔定位的合理与否，直接关系到电力线路的安全性、可靠性和经济性。

本文将就电力线路设计中的路径选择与杆塔定位进行浅谈。

一、路径选择路径选择是电力线路设计中的首要环节。

在选择线路路径时，需综合考虑地理、地质、气候、环境、生态、社会等多方面因素，以确保线路的安全可靠、经济合理，并尽量减少对自然环境的影响。

1.地理环境在选择线路路径时，需要考虑地理环境因素，如地形、地貌、自然灾害等。

对于复杂的地形地貌，需要选择合适的线路走向，避免过于陡峭的山地或泥泞的湿地，确保线路的施工和维护便利。

2.地质条件地质条件是影响电力线路安全稳定运行的重要因素。

需要考虑地质稳定性，避免选择易发生滑坡、山体崩塌等地质灾害的区域，确保线路的稳定性和可靠性。

3.气候环境气候环境是影响线路运行安全的重要因素。

在选择线路路径时，需要考虑当地的气候条件，尤其是风力、降雪等气候因素对线路的影响，避免选择在恶劣气候条件下易发生故障的地区。

4.环境保护在选择线路路径时，要尽量避免对环境造成影响。

需要考虑线路对生态环境的影响，避免对动植物栖息地和生态系统的破坏，选择对环境影响较小的线路路径。

5.社会因素在路径选择中，还需要考虑社会因素，如人口密集区、历史文化遗址等。

需要避免选择在人口密集区或历史文化遗址附近的线路路径，以避免对当地居民生活和历史文化的影响。

二、杆塔定位杆塔是电力线路的重要支撑结构，杆塔的合理定位直接影响线路的安全稳定运行和经济效益。

在杆塔定位时，需要考虑电力线路的技术要求、地理环境、土地利用、施工维护等因素。

1.电力线路的技术要求在杆塔定位时，需要考虑电力线路的技术要求，包括线路的走向、转角、跨越河流、铁路、公路等其它线路等。

满足线路的走向要求，确保线路的安全可靠运行。

在杆塔定位时，需要考虑地理环境因素，如地形、地貌、土质等。

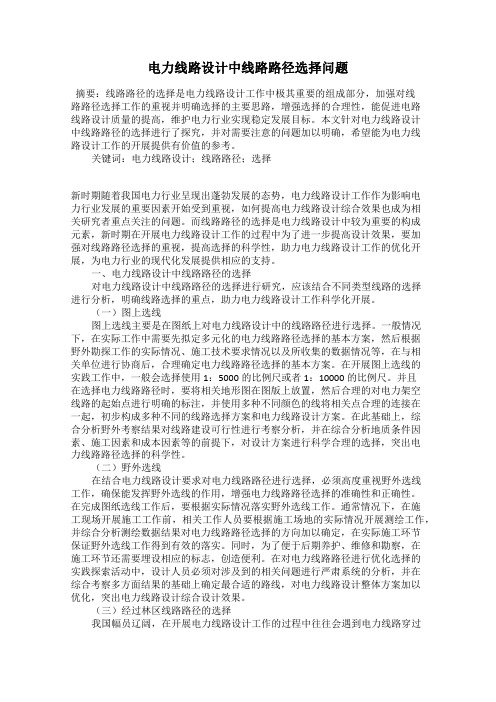

电力线路设计中线路路径选择问题摘要：线路路径的选择是电力线路设计工作中极其重要的组成部分，加强对线路路径选择工作的重视并明确选择的主要思路，增强选择的合理性，能促进电路线路设计质量的提高，维护电力行业实现稳定发展目标。

本文针对电力线路设计中线路路径的选择进行了探究，并对需要注意的问题加以明确，希望能为电力线路设计工作的开展提供有价值的参考。

关键词：电力线路设计；线路路径；选择新时期随着我国电力行业呈现出蓬勃发展的态势，电力线路设计工作作为影响电力行业发展的重要因素开始受到重视，如何提高电力线路设计综合效果也成为相关研究者重点关注的问题。

而线路路径的选择是电力线路设计中较为重要的构成元素，新时期在开展电力线路设计工作的过程中为了进一步提高设计效果，要加强对线路路径选择的重视，提高选择的科学性，助力电力线路设计工作的优化开展，为电力行业的现代化发展提供相应的支持。

一、电力线路设计中线路路径的选择对电力线路设计中线路路径的选择进行研究，应该结合不同类型线路的选择进行分析，明确线路选择的重点，助力电力线路设计工作科学化开展。

（一）图上选线图上选线主要是在图纸上对电力线路设计中的线路路径进行选择。

一般情况下，在实际工作中需要先拟定多元化的电力线路路径选择的基本方案，然后根据野外勘探工作的实际情况、施工技术要求情况以及所收集的数据情况等，在与相关单位进行协商后，合理确定电力线路路径选择的基本方案。

在开展图上选线的实践工作中，一般会选择使用1：5000的比例尺或者1：10000的比例尺。

并且在选择电力线路路径时，要将相关地形图在图版上放置，然后合理的对电力架空线路的起始点进行明确的标注，并使用多种不同颜色的线将相关点合理的连接在一起，初步构成多种不同的线路选择方案和电力线路设计方案。

在此基础上，综合分析野外考察结果对线路建设可行性进行考察分析，并在综合分析地质条件因素、施工因素和成本因素等的前提下，对设计方案进行科学合理的选择，突出电力线路路径选择的科学性。

输电线路设计中线路路径选择问题及措施摘要：输电线路工程建设需要较大的投资量，具有施工工期长和难点多的特点，从前期的设计施工到使用再到后期的运行维护，整个过程具有较强的系统性及综合性，选择出最优的路线方案，对于输电线路工程的建设有着重要意义。

关键词：输电线路；设计；线路路径选择；问题；措施1 输电线路路径设计现状近年来，供电需求不断增加，新建线路不断服役，与已有不同电压等级的输电线路相交融，造成新旧输电线路混合在一起，对于整个电力走廊的规划起着制约作用，并出现了很多显著的设计输电线路路径问题：（１）很多输电线路路径设计时受已有及规划设施的影响和走廊的制约存在绕远的状况，造成了很大程度上的电能浪费和线路本身的投资增加。

（２）输电线路网络结构缺乏科学性，很多地方只是简单进行线路规划，但新老输电线路更替时打乱了线路规划，造成输电线路网络结构太复杂，管理难度随之提高。

（３）输电线路设计人员在设计输电线路中，没有实地深入考查有关条件，造成输电线路设计流程太简单，对影响因素没有考虑周全，如没有对当地地质与气候情况对布设线路带来的影响进行综合分析和考虑。

在接受任务之后，就需要严格考查沿途地貌地形，尤其应充分结合电力系统的整体供电规划，不但考虑当前供电需求，还要兼顾远期线路改造接入的可能性和便利性。

输电线路路径设计中存在的上述问题，制约着配电网整体配电能力的提高，需要妥善解决。

2 输电线路的选择2.1 选线方式目前高压输电线路路径方案的选择手段主要有：（1）在地形图上选线。

近年来，高压、特高压输电线路大都利用１∶１万、１∶５万、１∶10万等地形图选线，结合现场踏勘局部微调，并对已有设施、规划设施、在建设施进行避让。

（2）运用谷歌地球选线。

目前谷歌地球选线是国内各个设计院较为普遍使用的辅助性软件，它可以让设计人员更加全局和直观地选择出最适合线路建设的路径，设计人员可以通过影像看出障碍物与线路的距离及相对关系，还可以方便和准确地测量出线路的长度及耐张段的大概长度。

输电线路设计中线路路径的选择思考摘要：电力系统的发展，可以促进社会各方面的发展，随着现代社会对用电的依赖性的增加，配电线路的容量也越来越大，因此配电线路的稳定运行关系到社会的和谐发展和供电安全。

为更好应对城市用电负担，改善供电条件，需要应用输电线路。

针对输电线路设计的研究仍在不断发展，只有增大对输电线路的研究力度，才能更好地促进我国电力行业的发展。

基于此，本文主要分析了输电线路设计中线路路径的选择。

关键词：输电线路；路径；设计引言电力资源是城市发展、社会生产中不可或缺的资源类型，而变电站、输电线路等重要电力系统和电力设施是影响电力资源使用的重要因素。

输配电线路的设计进行优化、充分保证电力工程施工中各项工作的完成质量等，都是在开展电力建设时需要进行关注的问题。

通过对线路路径的设计及严格按照施工要求开展工程建设，则是保障电力建设效果的关键。

1输电线路的组成1.1导线输电线路中导线主要起传导电流的作用。

在输电线路的设计中，需要选择截面适宜的导线，以保障电流的通流密度；输电线路位于高空，为了减小电晕放电或者电磁干扰问题，对导线曲率半径有一定要求，一般来说，导体的曲率半径越大越好；根据输电线路的架构特点，其导线中输送的电流较大，需要采用分裂导线。

1.2架空地线输电线路设计过程中，架空地线发挥着重要作用。

架空地线也被称为避雷线，主要作用是保护导线，防止闪电攻击，可以与接地装置组合形成防雷装置[1]。

1.3接地装置输电线路中的接地装置通过接电设备、杆塔、避雷针等与地面电线和大地连接。

其主要功能是向大地传播电流，从而确保运输线路的安全和稳定运作。

2配电线路路径优化设计中存在的难点问题输电线路路径优选不但会对电网的整体规划造成影响，还关系着电力系统能否持续协调稳定运行。

输电线路承担着运输电能的任务，是电网的一个关键构成。

当前传统电力企业配电线路的更新比较滞后，原有的配电线路和经过改造的配电线路比较混乱，造成在路径设计中出现比较大的问题，此外由于对路径不熟悉，很多配电线路路径出现距离过长情况，造成电能损耗，配电线路路径总体结构不合理，这就给电力企业的管理和运行造成一些障碍。

配电线路路径优化设计及选择摘要：本文探讨了配电线路路径优化设计及选择的关键问题。

首先，分析了配电线路整体结构设计、线路架设设计难点、导线选择设计、线路设计中的机电线路和合理优化杆塔。

随后，强调了综合考虑经济、可靠性和环境等因素的重要性。

最后，介绍了模糊综合评价方法在路径选择中的应用，提供了科学决策依据。

通过优化设计，配电线路能够提高传输效率，降低成本，并确保系统稳定运行。

关键词：配电线路；优化设计；选择引言配电线路路径优化设计及选择是保障电力供应的重要环节。

本文将探讨配电线路设计中的关键问题，包括整体结构设计、线路架设难点、导线选择、机电线路布置和杆塔优化。

通过综合考虑经济、可靠性和环境等因素，寻找最佳设计方案，以提高线路传输效率、降低成本，同时确保电力系统的稳定运行。

1.配电线路路径优化设计中存在的难点问题1.1拓扑结构优化在配电线路路径优化设计中，拓扑结构优化是一个重要难点。

合理的拓扑结构可以最大程度地减少线路长度，降低线路损耗和电压降，提高电能传输效率。

然而，由于电网的复杂性和不断变化的负荷需求，寻找最佳拓扑结构是一个复杂的组合优化问题，需要考虑多种因素，并且可能存在多个局部最优解。

1.2负载均衡实现负载均衡是另一个挑战。

在配电线路中，部分区域负荷可能不均匀分布，导致某些线路过载，而其他线路处于低负荷状态。

通过优化设计，需要在保持线路安全运行的前提下，使得负载更加平衡，最大化利用线路潜在能力，避免能源浪费和设备过早损耗。

1.3可靠性与鲁棒性配电线路必须保持高度可靠，以确保供电的稳定性和安全性。

然而，线路经常面临自然灾害、意外故障或恶意攻击等风险，因此需要优化设计以提高系统的鲁棒性。

在考虑多种潜在故障和异常情况的前提下，找到一种设计，使得系统具备快速自愈和容错能力，是一个复杂而困难的问题。

1.4成本与效益平衡配电线路路径的优化设计需要综合考虑建设和运维成本，以及设计所带来的效益。

降低线路建设成本可能导致系统效率下降，而过度优化线路路径可能造成高昂的设计和运维费用。

84 | 电子制作 2018年5月的电力网络结构，保障用电安全。

1 电力线路设计中线路路径选择的原则与注意事项■1�1 选择原则线路选择中应遵循以下几点原则：第一，综合分析所选线路的运行、施工、交通条件、地质条件等各方面有关因素。

统筹兼顾，全面安排。

确保线路具备经济型，且线路选择合理、安全。

第二，尽量远离军事设施以及军事周围的防护范围，减少线路对军事设施造成的影响。

第三，避免居民区、施工场地、房屋密集区域、经济开发区等区域，减少人为因素对线路带来的破坏与影响[1]。

第四，避开一级、二级电信线路、广播电台、电视公共设施，以及其防护范围，确保线路之间无影响，并为电力线路提供安全的环境。

第五，避免重冰区、地质条件较差、高大山岭等地区，以优质地段为优选路线。

第六，避开矿区、自然保护区、经济林、生态公园等地区，避免对山林砍伐等行为。

■1�2 注意事项在路径的选择过程中，应重点关注以下内容：第一，线路的长度，是否具备可行性。

第二，线路施工过程中所需要的材料、设施消耗量等投资与收入的对比。

第三，施工以及运维等工作的难易程度，以及综合考量所选线路的地形、地质、地貌等对线路造成的影响。

第四，杆形的选择，技术难易程度等综合条件。

技术、可行性等几个方面进行对比分析，获得相关部门协议书后，择优选择最优路径方案，获取上级部门许可后，再进行野外选线。

经过以上环节后，最终确定一条路径，开展地质勘查、线路分析、杆塔定位等后续工作。

2�1�1 图上选线图上选线需要根据工程实际情况，设计多条路径方案。

在图上选线过程中应基于经济性原则，综合分析线路总投资等成本，以成本最低原则合理分析。

2�1�2 野外选择图上选线工作结束后，进入到野外选线阶段，对图上选线工作的进一步深化。

该阶段工作的主要内容是将绘制出来的线路落实到具体工作区域内，并进行有关标志的埋设。

路径选择过程中最好选择坡度较缓的地带，如图1所示。

图1 野外线路选择示意图■2�2 电力线路杆塔定位2�2�1 杆塔设计原则线路工程中，杆塔需具备较好的轻度与稳定性，以及抗撞击、抗裂能力。

电力线路设计中线路路径选择的原则与技术摘要：电力线路的设计在电力工程中占据着非常重要的地位，因此，其建设与设计在技术方面具有较高要求。

本文主要从电力线路设计中路径的选择展开相关论述。

关键词：电力线路；路径；选择；定位；设计1线路路径的确定和杆塔的选择1.1线路路径选择方式在线路路径的选择中有两种选择的方式，一种是野外选线，另外一种是在图纸上进行选择，在图纸上选择就是在图纸上先规划出许多的路径和方向，然后通过实践和调查，还有相关部门的同意，然后确定线路，推选出一个路径选择的最佳方案，上级领导和有关部门审批之后，然后在野外进行选线，确定出最佳的方案，最后进行线路杆塔的定位工作，图上选线通常的地图比例都是万分之一，或者还有更大比例的地图，然而在图上选线就是把需要新建的线路的地方放在图版上，然后标出线路的起点和终点，然后用不同颜色的笔连接起来，然后收集资料，对线路的路径选择进行周密的部署和收集相关的资料。

最后留下最为合理的方案，在线路路径的确定中一定要做到明确线路的长短，通过地段的地形和地理条件，有没有不好的地形所带来的麻烦，然后进行合理的讨论，确定线路的路径，还要考虑在交通的运输中对施工和维护产生太大的难度，之后预算线路的总投资，在路径的选择和定位中需要的主要材料和设备消耗的量，为了可以让线路建设的更加便捷，在施工中可能会遇到矿业或者企业，铁路交通等设施，一定要和相关的部门协商好，以免给施工带来不必要的麻烦。

1.2电力线路设计路径的专业性在电力线路设计选择路径中需要技术人员有一定的专业性和在对电力线路设计路径的准确性，因为专业性比较强，有时候技术人员要对设计的路径重复的改动很多次，所以要求技术人员一定要有良好的专业功底，争取减少设计中频繁的改动。

1.3选线的技术要求1.3.1一般要求（1）线路和建筑物平行交叉，线路与迥殊管道交叉或者相接近，线路同各种工程设施交叉相接近时，应该满足有关规定的要求。

（2）线路要将易积水地、水草地、盐碱地以及沼泽地避开。

电力线路设计中线路路径选择问题及对策摘要：在电力线路设计过程中要完备地考量多元的影响变量，以保证电力线路的高效运营。

在设计步骤中关于电力线路设计的线路路径问题至关重要，根据对地貌的整合解析，再根据线路设计地域的自然环境，构成高效、合理的线路路径设计与择选，以此来确保电力线路整体设计效能的整体升级。

对此，笔者首先基于对电力线路设计中线路路径选择的原则进行解析，再详尽引出项目工程开展流程中线路路径选择事宜，为进一步保证其科学性和路径择选的精确性，还仔细阐述了该项工程的注意事项，致力于通过该文详细的理论分析推进电力线路路径选择的发展进程。

关键词：电力线路设计；线路路径；问题；对策1电力线路设计中线路路径选择原则在进行电力线路设计中线路路径的选择前，应该遵循以下原则：①路径选择务必适宜，尽量选择弯道少，特殊地貌的区域进行施工。

合理地避让跨越海拔高低，宽广江河，茂密森林，地势险恶的滑坡，地震高频区及人口密集处。

②选择施工、运行和维护检修便捷的地址。

如果线路路径择选出现偏差，将直接导致线路运行受阻，极大程度破坏当地区域总体规划的实施等其他工作。

2电力线路设计中线路路径选择2.1不同地理条件下输电线路的路径选择在对输电线路的路径的选择上应该注重绿色环保的主题不改变，同时有针对性的降低不同的外界环境对输电线路所产生的干扰。

基于上述的阐述可以知道，不同类型的地理条件就要依照不同的要求进行相关的路径选择，接下来对平坦地区环境、山区环境、茂盛森林环境、跨越较快河流环境、地震带等环境进行论述。

如果输电线的路径在平坦地区环境，那么此时的情况属于较为简单方便的情况。

但是尽管来说平坦地区的地理状况良好，但是经常会遇到铁路线路、河流、居民区、建筑物等状况，因此在面对上述的环境状况之下需要保证用最短的路径穿越，同时需要保证周围环境对输电线路不会造成干扰。

与此同时，输电线路也不能对周围的环境产生干扰，特别是铁路运输、高速公路、居民区等关键的领域。
