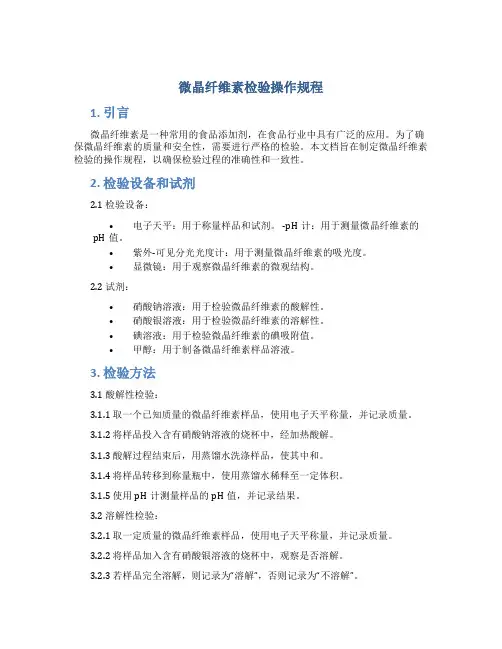

微晶纤维素检验操作规程1. 引言微晶纤维素是一种常用的食品添加剂，在食品行业中具有广泛的应用。
为了确保微晶纤维素的质量和安全性，需要进行严格的检验。
本文档旨在制定微晶纤维素检验的操作规程，以确保检验过程的准确性和一致性。
2. 检验设备和试剂2.1 检验设备：•电子天平：用于称量样品和试剂。
-pH计：用于测量微晶纤维素的pH值。
•紫外-可见分光光度计：用于测量微晶纤维素的吸光度。
•显微镜：用于观察微晶纤维素的微观结构。
2.2 试剂：•硝酸钠溶液：用于检验微晶纤维素的酸解性。
•硝酸银溶液：用于检验微晶纤维素的溶解性。
•碘溶液：用于检验微晶纤维素的碘吸附值。
•甲醇：用于制备微晶纤维素样品溶液。
3. 检验方法3.1 酸解性检验：3.1.1 取一个已知质量的微晶纤维素样品，使用电子天平称量，并记录质量。
3.1.2 将样品投入含有硝酸钠溶液的烧杯中，经加热酸解。
3.1.3 酸解过程结束后，用蒸馏水洗涤样品，使其中和。
3.1.4 将样品转移到称量瓶中，使用蒸馏水稀释至一定体积。
3.1.5 使用pH计测量样品的pH值，并记录结果。
3.2 溶解性检验：3.2.1 取一定质量的微晶纤维素样品，使用电子天平称量，并记录质量。
3.2.2 将样品加入含有硝酸银溶液的烧杯中，观察是否溶解。
3.2.3 若样品完全溶解，则记录为“溶解”，否则记录为“不溶解”。
3.2.4 若样品不溶解，则通过显微镜观察其微观结构，以确定溶解性。
3.3 碘吸附值检验：3.3.1 取一定质量的微晶纤维素样品，使用电子天平称量，并记录质量。
3.3.2 将样品加入含有碘溶液的烧杯中，充分搅拌。
3.3.3 滴加硫代硫酸钠溶液，继续搅拌，使溶液中的碘完全反应。
3.3.4 使用紫外-可见分光光度计测量溶液的吸光度，并记录结果。
3.4 其他检验项目：除了上述的酸解性、溶解性和碘吸附值检验外，还可以根据具体需求对微晶纤维素进行其他检验，比如粒径分布检验、热稳定性检验等。

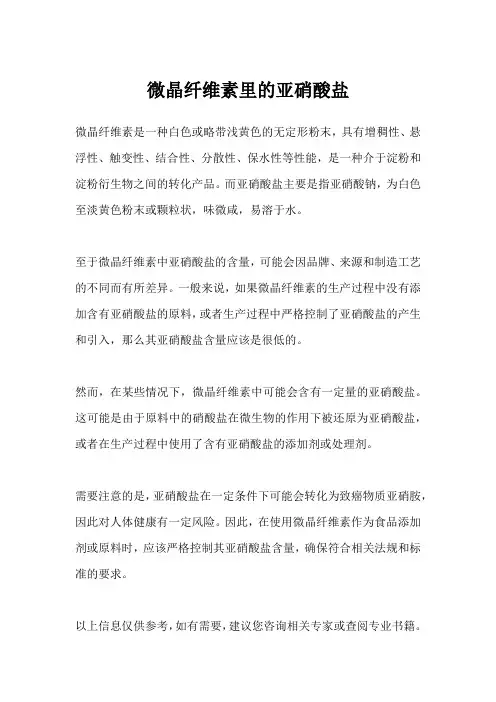

微晶纤维素里的亚硝酸盐
微晶纤维素是一种白色或略带浅黄色的无定形粉末，具有增稠性、悬浮性、触变性、结合性、分散性、保水性等性能，是一种介于淀粉和淀粉衍生物之间的转化产品。
而亚硝酸盐主要是指亚硝酸钠，为白色至淡黄色粉末或颗粒状，味微咸，易溶于水。
至于微晶纤维素中亚硝酸盐的含量，可能会因品牌、来源和制造工艺的不同而有所差异。
一般来说，如果微晶纤维素的生产过程中没有添加含有亚硝酸盐的原料，或者生产过程中严格控制了亚硝酸盐的产生和引入，那么其亚硝酸盐含量应该是很低的。
然而，在某些情况下，微晶纤维素中可能会含有一定量的亚硝酸盐。
这可能是由于原料中的硝酸盐在微生物的作用下被还原为亚硝酸盐，或者在生产过程中使用了含有亚硝酸盐的添加剂或处理剂。
需要注意的是，亚硝酸盐在一定条件下可能会转化为致癌物质亚硝胺，因此对人体健康有一定风险。
因此，在使用微晶纤维素作为食品添加剂或原料时，应该严格控制其亚硝酸盐含量，确保符合相关法规和标准的要求。
以上信息仅供参考，如有需要，建议您咨询相关专家或查阅专业书籍。

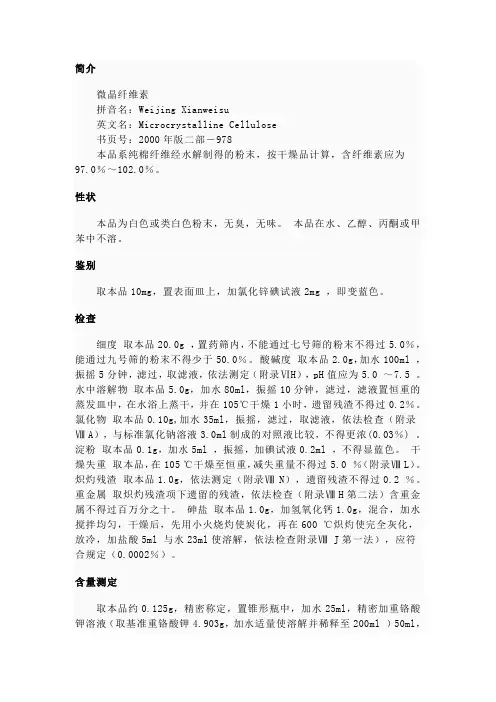

简介微晶纤维素拼音名：Weijing Xianweisu英文名：Microcrystalline Cellulose书页号：2000年版二部－978本品系纯棉纤维经水解制得的粉末，按干燥品计算，含纤维素应为97.0％～102.0％。
性状本品为白色或类白色粉末，无臭，无味。
本品在水、乙醇、丙酮或甲苯中不溶。
鉴别取本品10mg，置表面皿上，加氯化锌碘试液2mg ，即变蓝色。
检查细度取本品20.0g ，置药筛内，不能通过七号筛的粉末不得过5.0％，能通过九号筛的粉末不得少于50.0％。
酸碱度取本品2.0g，加水100ml ，振摇5分钟，滤过，取滤液，依法测定（附录ⅥH），pH值应为5.0 ～7.5 。
水中溶解物取本品5.0g，加水80ml，振摇10分钟，滤过，滤液置恒重的蒸发皿中，在水浴上蒸干，并在105℃干燥1小时，遗留残渣不得过0.2％。
氯化物取本品0.10g,加水35ml，振摇，滤过，取滤液，依法检查（附录Ⅷ A），与标准氯化钠溶液3.0ml制成的对照液比较，不得更浓(0.03％) 。
淀粉取本品0.1g，加水5ml ，振摇，加碘试液0.2ml ，不得显蓝色。
干燥失重取本品，在105 ℃干燥至恒重，减失重量不得过5.0 ％（附录Ⅷ L）。
炽灼残渣取本品1.0g，依法测定（附录Ⅷ N），遗留残渣不得过0.2 ％。
重金属取炽灼残渣项下遗留的残渣，依法检查（附录Ⅷ H第二法）含重金属不得过百万分之十。
砷盐取本品1.0g，加氢氧化钙1.0g，混合，加水搅拌均匀，干燥后，先用小火烧灼使炭化，再在600 ℃炽灼使完全灰化，放冷，加盐酸5ml 与水23ml使溶解，依法检查附录Ⅷ J第一法），应符合规定（0.0002％）。
含量测定取本品约0.125g，精密称定，置锥形瓶中，加水25ml，精密加重铬酸钾溶液（取基准重铬酸钾4.903g，加水适量使溶解并稀释至200ml ）50ml，混匀，小心加硫酸100ml,迅速加热至沸，放冷至室温，移至250ml 量瓶中，加水稀释至刻度，摇匀，精密量取50ml，加邻二氮菲指示液3 滴，用硫酸亚铁铵滴定液(0.1mol/L)滴定，并将滴定的结果用空白试验校正。
微晶纤维素的研究进展微晶纤维素（Microcrystalline cellulose，简称MCC）是一种由纤维素微晶粒子组成的多孔颗粒，广泛应用于制药、食品、化妆品等领域。
在过去的几十年里，对微晶纤维素的研究和应用逐渐增多，取得了一系列重要的进展。
本文将围绕微晶纤维素的制备方法、物理化学性质及其应用领域进行探讨。
首先，关于微晶纤维素的制备方法，目前主要有两种常用方法：酸法和酶法。
酸法是根据纤维素的结构特点，通过强酸（如硫酸）的作用来溶解纤维素，再通过稀释、沉淀和洗涤等步骤得到微晶纤维素。
酶法则是利用纤维素水解酶的作用来水解纤维素，生成微晶纤维素。
这两种方法各有优缺点，研究者们根据不同的需求选择适宜的方法。
其次，关于微晶纤维素的物理化学性质研究，研究者们对微晶纤维素的晶体结构、粒径分布、孔隙结构等进行了详细的研究。
通过X射线衍射、扫描电子显微镜等技术手段，研究者们确定了微晶纤维素的晶体结构为β形或伪β形，粒径分布较为均匀，孔隙结构复杂多样。
此外，研究者们还对其物理力学性质、吸附性能、流变性质等进行了深入研究，丰富了对微晶纤维素性质的认识。
最后，微晶纤维素在制药、食品以及化妆品等领域有着广泛的应用。
在制药领域，微晶纤维素可作为药物的负载剂和稳定剂，改善药物的可控释放性能和稳定性。
在食品领域，微晶纤维素可用作乳化剂、稳定剂和增稠剂，改善产品的质地和口感。
在化妆品领域，微晶纤维素可用作粉体的稳定剂和增稠剂，提高产品的稳定性和延展性。
此外，还有一些新的研究方向值得关注。
例如，近年来研究者们开始关注微晶纤维素的表面改性及其在新型材料制备中的应用。
表面改性可以进一步改善微晶纤维素的分散性和稳定性，从而用于各种纳米复合材料的制备。
另外，微晶纤维素的生物降解性和可再生性也成为研究的热点，人们希望通过研究微晶纤维素的生物降解性，探索其在环境保护和可持续发展领域的应用。
综上所述，微晶纤维素作为一种复合材料的重要组分，在制药、食品和化妆品等领域拥有广泛的应用前景。
