读写Bmp文件的方法步骤：
读：
1.读方式打开文件
2.读入BITMAPFILEHEADER结构
3.读入BITMAPINFOHEADER结构
4.读入颜色表RGBQUAD结构
5.读入位图数据
6.关闭文件
写：
1.写方式打开文件
2.填写BITMAPFILEHEADER结构并写入文件
3.写入BITMAPINFHEADER结构并写入文件
4.写颜色表进文件
5.写位图数据进文件
6.关闭文件
①：位图文件头
BITMAPFILEHEADER: (14字节)
bfType :位图文件类型（0x4D42）
bfSize :位图文件大小
bfReserved1: Windows保留字1
bfReserved2: Windows保留字2
bfOffBits: 从文件头到实际位图数据的偏移字节数
=文件头+ 信息头+调色板长度。

②：位图信息头(40字节)
biSize: 本结构长度为40字节
biWidth: 位图宽度，（像素为单位）
biHeight: 位图的高度，（像素为单位）
biPlanes: 设为1
biCount: 位深度
biCompression: 为0：不压缩；1:8位压缩；2:4位压缩。

biSizeImage:实际的位图数据占用的字节数biXPelsPerMeter:水平分辨率（像素/米）biYPelPerMeter: 垂直分辨率（像素/米）
biClrCount:位图实际用到的颜色数（为0时，颜色数为2的biBitCount次幂）
biClrImportant:位图显示过程中重要的颜色数（0：都是重要的）
③：颜色表（4字节）
rgbBlue:蓝色分量
rgbGreen:绿色分量
rgbRed: 红色分量
rgbReserved:保留字节
颜色表的大小：二值图像：大小=2*sizeof(RGBQUAD)=8
8位灰度图像：大小= 256*sizeof(RGBQUAD)= 1024
24位真彩色图像无颜色表
④位图数据
8位灰度图像ColorTablesize = 1024;
lineByte =(bmpWidth * biBitCount / 8 + 3)/4 *4;
1.申请位图文件头结构变量，并填写文件头信息BITMAPFILEHEADER fileHeader;
fileHead.bfType = 0x4D42; //bmp类型
//bfSize是图像文件4个组成部分之和
fileHeader.bfSize = sizeof(BITMAPFILEHEADER) + sizeof(BITMAOINFOHEADER) + ColorTablesize + lineByte*Height;
fileHeader.bfReserved1 = 0;
fileHeader.bfReserved2 = 0;
//bfOffBits是图像文件前3部分所需空间之和fileHead.bfOffBits = 54 + ColorTablesize;
2.申请位图信息头结构变量，填写信息头信息BITMAPINFOHEADER head;
head.biBitCount = biBitCount;
head.biClrImportant = 0;
head.biClrUsed = 0;
head.biCompression = 0;
head.biHeight = height;
head.biSize = 40;
head.biSizeImage = lineByte * height;
head.biWidth = width;
head.biXPelsPerMeter = 0;
head.biYPelsPerMete = 0;
3.写灰度图像的颜色表
4.写位图数据进文件
调色板句柄HPALETTE
文件头指针LPBITMAFILEHEADER : m_lpDib
信息头指针LPBITMAPINFOHEADER :m_lpBmpInfoHead 颜色表LPRGBQUAD : m_lpColorTable 信息指针LPBITMAPINFO :m_lpBmpInfo
图像数据指针：m_pImgData (包括：信息头指针和颜色表)
1读入一幅图像（即打开操作）：
将四部分都考虑进去（1,2,3,4）；
2写入一幅图像（即保存操作）：
将四部分都考虑进去（1,2,3,4）
3显示一幅图像：
只需将3部分考虑进去（2,3,4）
4 处理一幅图像：
只需将3部分考虑进去（2,3,4）
位图显示和数据处理：
将（位图信息头、颜色表）即：信息指针内容，位图数据指针依次写入，并进行操作。

显示图像的函数：见P50
StretchDIBits();
设置位图伸缩模式：
SetStretchBltMode(COLORONCOLOR);
类的构造函数：
用来完成数据成员的初始化工作，系统在创建类的对象的同时，自动调用构造函数。

类的析构函数：
用来释放被分配的内存空间，当类的对象消失时，系统自动调用析构函数。

合集下载

C语言 BMP图片处理

C语言 BMP图片处理

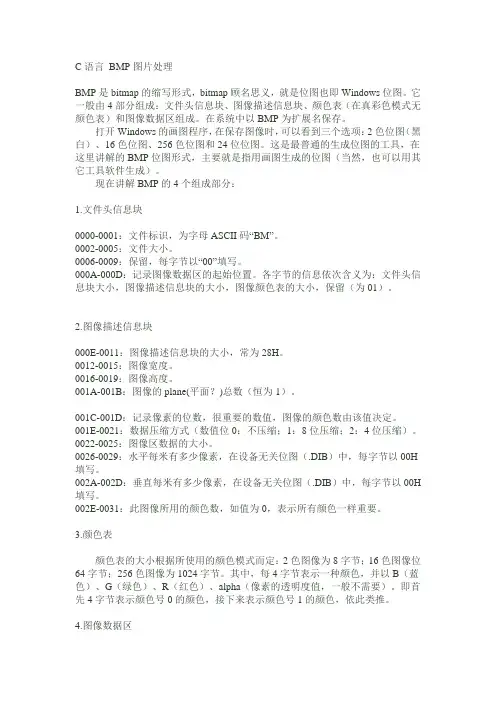

C语言BMP图片处理BMP是bitmap的缩写形式，bitmap顾名思义，就是位图也即Windows位图。

它一般由4部分组成：文件头信息块、图像描述信息块、颜色表（在真彩色模式无颜色表）和图像数据区组成。

在系统中以BMP为扩展名保存。

打开Windows的画图程序，在保存图像时，可以看到三个选项：2色位图（黑白）、16色位图、256色位图和24位位图。

这是最普通的生成位图的工具，在这里讲解的BMP位图形式，主要就是指用画图生成的位图（当然，也可以用其它工具软件生成）。

现在讲解BMP的4个组成部分：1.文件头信息块0000-0001：文件标识，为字母ASCII码“BM”。

0002-0005：文件大小。

0006-0009：保留，每字节以“00”填写。

000A-000D：记录图像数据区的起始位置。

各字节的信息依次含义为：文件头信息块大小，图像描述信息块的大小，图像颜色表的大小，保留（为01）。

2.图像描述信息块000E-0011：图像描述信息块的大小，常为28H。

0012-0015：图像宽度。

0016-0019：图像高度。

001A-001B：图像的plane(平面？)总数（恒为1）。

001C-001D：记录像素的位数，很重要的数值，图像的颜色数由该值决定。

001E-0021：数据压缩方式（数值位0：不压缩；1：8位压缩；2：4位压缩）。

0022-0025：图像区数据的大小。

0026-0029：水平每米有多少像素，在设备无关位图（.DIB）中，每字节以00H 填写。

002A-002D：垂直每米有多少像素，在设备无关位图（.DIB）中，每字节以00H 填写。

002E-0031：此图像所用的颜色数，如值为0，表示所有颜色一样重要。

3.颜色表颜色表的大小根据所使用的颜色模式而定：2色图像为8字节；16色图像位64字节；256色图像为1024字节。

其中，每4字节表示一种颜色，并以B（蓝色）、G（绿色）、R（红色）、alpha（像素的透明度值，一般不需要）。

BMP文件解读

BMP文件解读


实例
本图为384*240像素，24位真 彩色的图片。
• 存储方式：在BMP文件中，如果一个数据需要用几个字节来表示的话，那么该数据的
存放字节顺序为“低地址存放低位数据，高地址存放高位数据”。如数据0x1756在内存中 的存储顺序为：
56
17
由此见，地址变大。这种存储方式称为小端方式(little endian) , 与之相反的是大端方式（big endian）。
如果图像是24位或是32位数据的位图的话，位图数据区是实际的像素值，此时位图数据区的每个像 素的RGB颜色阵列排布： 24位RGB按照BGR的顺序来存储每个像素的各颜色通道的值，一个像素的所有颜色分量值都存完后 才存下一个下一个像素，不进行交织存储。 32位数据按照BGRA的顺序存储，其余与24位位图的方式一样。 像素的排布规则与前述一致。
bmp在Windows下的各数据段程序定义如图：
因为我们一般见到的图像以24位图像为主，即R、G、B三种颜色各用8个bit来表示，这样的图像我 们称为真彩色，这种情况下是不需要调色板的，也就是所位图信息头后面紧跟的就是位图数据了。 因此，我们常常见到有这样一种说法：位图文件从文件头开始偏移54个字节就是位图数据了，这 其实说的是24或32位图的情况。
对齐规则
对齐规则。我们知道Windows默认的扫描的最小单位是4字节，如果数据对齐满足这个值的话对于数据 的获取速度等都是有很大的增益的。因此，BMP图像顺应了这个要求，要求每行的数据的长度必须是4 的倍数，如果不够需要进行比特填充（以0填充），这样可以达到按行的快速存取。这时，位图数据区 的大小就未必是图片宽×每像素字节数×图片高能表示的了，因为每行可能还需要进行比特填充。 填充后的每行的字节数为：RowSize=4*[BPP*Width/32],其中BPP（Bits Per Pixel）为每像素的比特数。
几种常见图片格式的相关知识

几种常见图片格式的相关知识

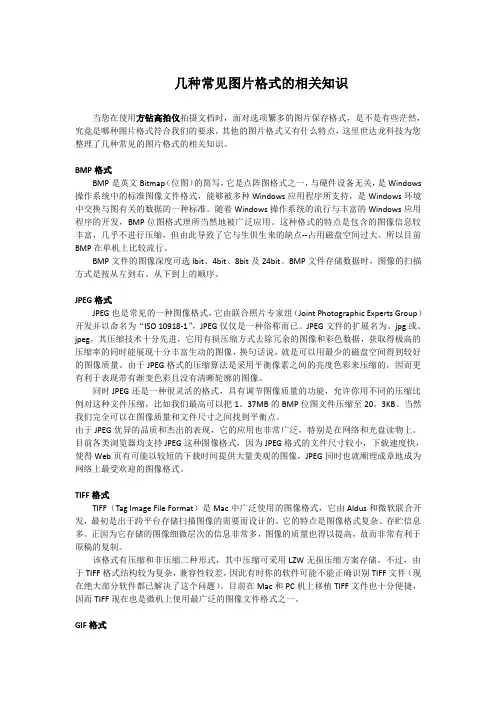

几种常见图片格式的相关知识当您在使用方钻高拍仪拍摄文档时，面对选项繁多的图片保存格式，是不是有些茫然，究竟是哪种图片格式符合我们的要求，其他的图片格式又有什么特点，这里世达龙科技为您整理了几种常见的图片格式的相关知识。

BMP格式BMP是英文Bitmap（位图）的简写，它是点阵图格式之一，与硬件设备无关，是Windows 操作系统中的标准图像文件格式，能够被多种Windows应用程序所支持，是Windows环境中交换与图有关的数据的一种标准。

随着Windows操作系统的流行与丰富的Windows应用程序的开发，BMP位图格式理所当然地被广泛应用。

这种格式的特点是包含的图像信息较丰富，几乎不进行压缩，但由此导致了它与生俱生来的缺点--占用磁盘空间过大。

所以目前BMP在单机上比较流行。

BMP文件的图像深度可选lbit、4bit、8bit及24bit。

BMP文件存储数据时，图像的扫描方式是按从左到右、从下到上的顺序。

JPEG格式JPEG也是常见的一种图像格式，它由联合照片专家组（Joint Photographic Experts Group）开发并以命名为“ISO10918-1”，JPEG仅仅是一种俗称而已。

JPEG文件的扩展名为。

jpg或。

jpeg，其压缩技术十分先进，它用有损压缩方式去除冗余的图像和彩色数据，获取得极高的压缩率的同时能展现十分丰富生动的图像，换句话说，就是可以用最少的磁盘空间得到较好的图像质量。

由于JPEG格式的压缩算法是采用平衡像素之间的亮度色彩来压缩的，因而更有利于表现带有渐变色彩且没有清晰轮廓的图像。

同时JPEG还是一种很灵活的格式，具有调节图像质量的功能，允许你用不同的压缩比例对这种文件压缩，比如我们最高可以把1。

37MB的BMP位图文件压缩至20。

3KB。

当然我们完全可以在图像质量和文件尺寸之间找到平衡点。

由于JPEG优异的品质和杰出的表现，它的应用也非常广泛，特别是在网络和光盘读物上。
