工艺管道工程(识图)

第七节 工业管道施工图一、概 述管道工程中的动力管道、锅炉管道及化工工艺管道主要是用来把单个机械设备或车间连接成完整的生产工艺系统，对于这类管道统称为工业管道。

由于是生产工艺系统中的管道，所以也称工艺管道。

但确切地说，工艺管道是指直接为产品生产输送各种物料介质的管道，因此，也叫物料管道。

在化工、石油、化纤等工业中，按生产工艺流程的要求，用管道把单个机械设备或装置连接成完整的生产工艺系统，通过一系列的化学反应使原料变为人们需要的产品，这类表达化工生产过程与联系的图样称为化工工艺管道图，它包括工艺流程图、设备布置图和管路布置图等。

化工工艺管道施工图属化工、机电安装工程的范畴，它的设计与施工是按照化工、机电安装工程中的有关技术规范和操作规程进行的。

化工工艺管道图在图样类型上可分为基本图和详图两大部分;从图样作用可分为工艺流程图、设备布置图和管路布置图等三部分。

本章着重介绍化工工艺管道图。

二、工业设备图（一）工业设备图的尺寸标注化工设备图尺寸标注一般有四类:l.特性尺寸图7-1 多次旋转的表达方法 图7-2 管口方位图表示设备的主要特性、规格和生产能力等数据，如槽罐直径为Φ5000，容积为135m3。

2.外形尺寸表示设备的总体尺寸，是包装、运输、建筑设计及安装就位时必不可少的数据，如贮罐的高为7m，总宽为筒体外径。

3．装配尺寸表示设备上各个零部件的相对位置，它是制造设备的必要依据。

在贮罐中人孔与筒体的轴向装配位置，扶梯与人孔的相对位置等。

4.安装尺寸表示设备安装在地基上的有关尺寸，根据这些尺寸数据和设备的 重量，可以设计安装该设备所需要的基础大小及基础上地脚螺栓孔的直径和相互位置尺寸。

5.其他尺寸表示设备上零部件的规格尺寸如表示人孔的尺寸，表示液位到管接口的尺寸等。

在化工设备图上选取的尺寸基准，通常有图7-3所示下列几种: （1）设备筒体和封头间的轴线，如图7-3中的a所示。

（2）设备筒体和封头间的环向焊接缝，如图7-3中的b所示。

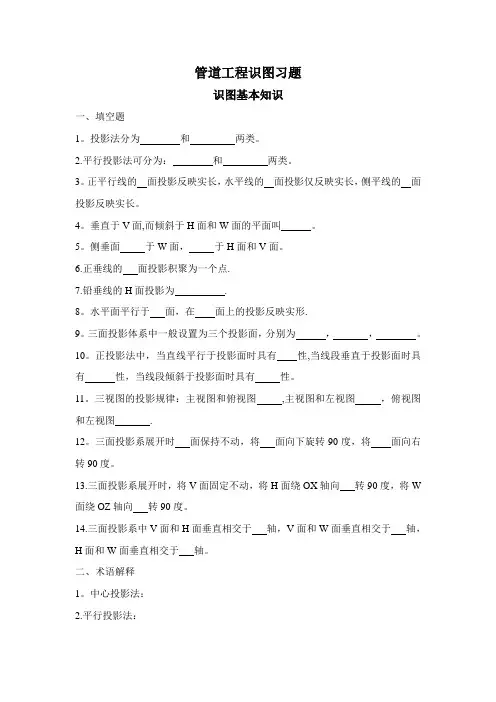

管道工程识图习题识图基本知识一、填空题1。

投影法分为和两类。

2.平行投影法可分为：和两类。

3。

正平行线的面投影反映实长，水平线的面投影仅反映实长，侧平线的面投影反映实长。

4。

垂直于V面,而倾斜于H面和W面的平面叫。

5。

侧垂面于W面，于H面和V面。

6.正垂线的面投影积聚为一个点.7.铅垂线的H面投影为.8。

水平面平行于面，在面上的投影反映实形.9。

三面投影体系中一般设置为三个投影面，分别为，，。

10。

正投影法中，当直线平行于投影面时具有性,当线段垂直于投影面时具有性，当线段倾斜于投影面时具有性。

11。

三视图的投影规律：主视图和俯视图,主视图和左视图，俯视图和左视图.12。

三面投影系展开时面保持不动，将面向下旋转90度，将面向右转90度。

13.三面投影系展开时，将V面固定不动，将H面绕OX轴向转90度，将W 面绕OZ轴向转90度。

14.三面投影系中V面和H面垂直相交于轴，V面和W面垂直相交于轴，H面和W面垂直相交于轴。

二、术语解释1。

中心投影法：2.平行投影法：3。

正投影法:4。

正平线：5。

水平面：6。

积聚：7。

重合：8.截交线：9.相贯线：三、判断题1.中心投影法所得到的投影都是放大的影子( )2.平行投影法所得到的影子都是不变形的（)3.正投影法就是投影线垂直于形体投影（）4.平行投影法所得到的投影都是缩小的（）5。

斜投影法就是投影线与投影面相对倾斜（)6。

正投影时观察者距离形体越近所得到的投影就越大（）7.三面投影图应具有长对正，高平齐，宽相等的关系（）8。

平行于H面的直线就叫水平线( ）四、选择题1。

三面投影中正立面图和俯视图的关系为（）A.长对正B。

高平齐C。

宽相等2。

直线倾斜于投影面时,其投影（）A.反映实长B。

大于实长C。

小于实长3。

平面平行于投影面时，其投影（）A.大于原图形B.全等于原图形C。

小于原图形4。

产生积聚现象的原因是( ）A。

平行 B.垂直 C.倾斜5。

投影面上的投影轴,高的方向对应着（）A. OX轴B。

管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。

五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。

2 绝热工程中绝热层以“m3”为计量单位。

防潮层，保护层以”10m2”为计量单位。

（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。

（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。

（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。

3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。

一、管道轴测图画法举例根据立面图平面图画轴测图口诀：根据立面图画：上下左右不变，前后变成45°线注意：64立面图有误二、问答题1、简述管道工程中管道的连接形式及其适用场合。

(1)焊接连接—主要是金属管道的连接(2)螺纹连接—小直径的钢管、铜管、高压管道的连接(3)承插连接—铸铁管、水泥管、陶土管(4)法兰连接—铸铁管、金属管、法兰阀门、工艺设备与管道的连接(5)热熔连接---------PP-R(6)胶粘连接-------UPVC/PVC2、常见管道工程中管道的切断形式答：锯断、管子割刀、砂轮切割机、套丝机、氧气-乙炔、锯床、等离子切割等3、通风管的加工制作程序答：放样下料—剪切—咬口连接—制作法兰—风管与法兰的装配—风管加固4、室外埋地给水管道的安装步骤答：5-管沟的防线与开挖—铺管—捻麻与石棉水泥接口—接口养护—阀门与阀门井的安装—室外消火栓的安装—水压试验—管道防腐—回填土。

5、简述室内排水水系统的组成答：（1）卫生器具：大便器、脸盆、淋浴器、地漏等；（2）室内排水管网：支管、干管、立管、排出管、（3）通气管（4）清通设备：清扫口、检查口（5）提升设备：污水泵、集水池等6、室内给水系统的安装程序引入管的安装——室内管网(干管、立管、支管)的安装——阀门的安装——水龙头的安装——水表的安装——水箱的安装——水压试验7、器具安装前应进行质量检查，简述质量的内容和质量检查的方法答：检查内容：外观是否端正；瓷质粗糙细腻程度；颜色是否一致；有无破损；各部分的几何尺寸是否符合允许公差。

检查方法：看——外观检查：有无缺陷；敲——敲击检查：有无裂纹损伤；量——丈量检查：尺寸是否符合要求；通球试验检查：排水口径尺寸是否合适；渗水试验检查：有无渗漏8、水暖管道穿越楼板时，为何要预留孔洞和加设套管的作用和套管安装方法答：套管主要的作用：1、保护管道不被破坏；2、安装管道、及维修管道方便；3、有水房间的套管，还有一定的防止水渗、流、淌到下层的作用；4、防止交叉污染。

工艺管道施工图识读工艺管道施工图识读建设集团技术培训中心综合基地技能教师：高良富工艺管道图的特点是线条简单、图形复杂，它不仅具有机械图的两大要素，还具有方向性等特点。

也就是说，工艺管道图不仅需反映出管子、管件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且需反映出管路内介质的性质、温度、压力和流向。

工艺管道图是一种用图线、图例、符号和代号，按正投影或轴测投影原理绘制而成的象形图。

工艺管道图也是由基本图和详图两部分组成的。

其中基本图包括工艺流程图、设备布置图、管道布置图、图纸目录、施工图说明，设备材料表属于基本图的范畴；详图包括节点图、大样图和标准图。

1．图纸目录图纸目录是把一个工程项目的各种施工图按一定顺序排列，从中不仅可以知道该工程的工程名称、建设单位、设计单位，更主要的是知道图样的名称编号、张数。

当拿到一个工程项目的图样时，应首先按图样目录进行清点，以保证取得完整的设计资料。

2．施工图说明凡是在施工图中无法表达或不便表达，而又必须让施工单位知道的内容，可以用施工说明(有的也写为设计说明)的形式用文字阐述出来，如设计依据、与施工有关的技术数据、特殊要求、采用的施工验收规范和应遵循的技术标准等。

3．设备材料表设备材料表一般应列出工程项目所需的设备和主要材料的型号、规格、数量，以供建设单位和施工单位参考。

4．工艺流程图或系统图工艺流程图或系统图一般用于生产工艺比较复杂的工艺管道系统(如石油化工管道)和公用工程中的管道系统，通过流程图可以知道生产工艺是如何通过管道系统来实现的，生产设备在生产工艺中的位置和作用、仪表控制点的分布、介质流向等方面的内容，以便对生产工艺有较全面的理解，使施工活动更好地贯彻设计意图。

5．平面图平面图表达建筑物的平面轮廓、设备位置、管道分布及其与建筑物、设备的平面关系，此外还要标注管径、标高、坡向、坡度和立管编号。

平面图是施工中最基本的图样。

6．立面图和剖面图立面图和剖面图是和平面图配套的，平面图中无法表达的管道垂直走向、分布及其与建筑物或设备的关系，都通过不同方向的剖面图表达出来。
