专用汽车总体设计

专用车毕业设计
近年来，随着城市的不断发展和人们生活水平的提高，专用车的需求不断增加。

专用车是一种根据特定需求定制的车辆，具有较高的适应性和灵活性。

在各种领域，如物流、医疗、消防、救援等，专用车都发挥着重要的作用。

因此，我选择专用车作为我的毕业设计课题。

我的设计目标是开发一款适用于城市物流的电动专用车，它能够满足城市物流的高效、环保、低成本等要求。

首先，我会研究市场需求和竞争情况，了解目前市场上流行的电动物流车型，分析其优缺点。

然后，我会进行相关的技术研发，选择适合的电动动力系统和车身设计，确保专用车的性能和可靠性。

在车身设计方面，我会采用先进的仿生学设计，使车辆在空气动力学、降噪和减震等方面达到最佳效果。

针对城市物流的特点，我会为专用车配备先进的物流管理系统，包括GPS导航、语音识别、自动化仓储等功能，以提高物流效率。

同时，我还会采用智能控制技术，实现车辆的自动化驾驶和远程监控，提升车辆的安全性和管理效率。

最后，我会进行实车试验和性能测试，对专用车进行全面的验证和优化，确保它能够满足市场需求和用户要求。

通过这个毕业设计，我将深入了解专用车的技术和市场，提升自己的设计和开发能力，并为城市物流的发展做出贡献。

- 1 -。

简述专用汽车设计的步骤和要求专用汽车设计与制造的特点是批量小、大多是改装设计。

因此，不同于一般的新车设计，不需要进行从总体到总成的系统设计，主要根据使用要求和功能需要选择合适的车型底盘，匹配具有专用功能的工作装置。

一、设计步骤1.可行性分析在深入调查研究的基础上，对新型专用汽车进行可行性分析。

了解新产品的使用条件，用户对新产品的性能要求、使用要求及需求量，收集国内外同类或相近类专用汽车的技术资料进行分析比较，整理出新型专用汽车开发的可行性报告，分析新产品开发的目的及意义，国内外现状及发展趋势，市场预测及技术经济分析，产品开发的关键技术及其实施方案等内容。

2．技术设计（1）确定主要性能指标专用汽车的性能指标可分为基本性能指标和专用性能指标两大类。

基本性能指标包括汽车的动力性、燃油经济性、制动性、操纵稳定性、通过性等指标；专用性能指标是由专用汽车的专用功能确定，可通过现有技术资料进行分析比较或社会调查来选择确定。

（2）选择汽车底盘专用汽车是在定型汽车底盘上安装专用工作装置，用于承担专门运输任务或专项作业的汽车，其基本性能是由汽车底盘的性能所决定。

（3）总布置设计专用汽车设计实质上是在定型汽车底盘上进行改装设计的一个过程，根据专用性能设计安装各类型的专用工作装置。

总布置设计主要包括总体尺寸参数、质量参数、专用工作装置的布置形式和相对尺寸，取力器和传动装置的布置形式，有时由于专用工作装置布置的需要，在不改变使用性能的前提下，对底盘上的某些部件进行重新布置。

（4）性能参数计算总布置方案确定后，要对一些主要性能参数进行计算，如动力性指标、轴载质量分配、燃油经济性指标等。

这些指标应在不改变原汽车底盘的性能指标前提下，视计算结果可对总布置方案进行必要的修改。

（5）总成及零部件设计以总布置为依据，进行各总成及零部件的设计计算，各总成及零部件的尺寸确定以后还应在总布置上作运动校核，使各部件之间相互协调。

3.产品试制与鉴定设计完成后，工艺人员根据产品设计图样与本厂的生产编制工艺流程卡片及工艺路线，进行试生产和改进设计。

汽车总体设计1.1 整车总布置设计的任务(1)从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；(2)对各部件进行合理布置和运动校核；(3)对整车性能进行计算和控制，保证汽车主要性能指标实现；(4)协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。

1.2 设计原则、目标（1）汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。

（2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行（3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。

（4）涉及应遵守有关标准、规范、法规、法律，不得侵犯他人专利。

（5）力求零件标准化、部件通用化、产品系列化。

1.3汽车设计过程(1)调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。

(2)总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出整车设想，即概念设计（concept design）或构思设计。

(3)绘制总布置草图，确定整车主要尺寸、质量参数与性能以及各总成的基本形式。

(4)车身造型设计及绘制车身布置图：绘制不同外形、不同色彩的车身外形图；制作相应的造型的1：5整车模型；从中选优后，再制作1：5或1：1的精确模型。

(5)编写设计任务书；(6)汽车总布置设计；(7)总成设计；(8)试制、试验、定型。

2.整车型式的选择根据设计原则，目标和用户的需求特点，整车设计人员要提出被开发车型的整车型式方案，主要包括以下几部分：(1)发动机的种类和型式；(2)轴数和驱动型式；(3)车头和驾驶室的型式及与发动机、前轴(轮)的位置关系；(4)轮胎的选择。

中重型载货汽车总布置设计规范汽车的总体设计与汽车的使用性能、艺术造型与制造成本有着密切的关系，在很大程度上决定着汽车销售的成败，直接影响到汽车的结构、性能及其使用、维修、寿命和使用经济性，所以总体设计在汽车的设计中显得十分重要。

1、汽车总体设计的任务：（1）从技术先进性、生产合理性和目标产品的用途、销售对象、控制成本及生产纲领等出发，正确选择整车性能指标、质量及尺寸参数，提出整车设计方案，为部件设计、选型提供依据。

（2）对各部件进行合理布置和运动校核，使汽车能满足主要性能的要求，使相对运动的部件不会产生相互干涉。

（3）对汽车性能进行精确计算和控制，保证汽车主要性能指标的实现。

（4）协调各总成与整车的关系以及各总成之间的关系。

（5）拟订整车技术文件。

如：整车装调技术条件、产品标准（6）进行各种有关整车的技术综合工作。

如：总布置评审材料的准备；设计计算书（设计计算说明书）；项目描述书；试验任务书；零部件技术认证计划。

2、对整车设计师的要求：作为一名整车设计师，需要具备以下几个条件：（1）对汽车的有关标准、法规的了解和掌握；（2）对汽车设计、试验知识的掌握和运用；（3）对汽车使用、保养和修理知识的基本了解；（4）对汽车生产工艺的基本了解；（5）对国内外同类产品的技术状态及技术水平主要零部件资源的了解；（6）有强烈的经济观念和市场意识，对市场的需求有必要的了解；（7）要有科学的工作态度和严格细致的工作作风；（8）要有协调各种关系的能力和耐心。

3、汽车设计的一般主要原则：汽车的设计原则是解决设计中出现的各种矛盾的指导思想和统一的准则。

其中包括产品设计方针、主要技术—经济要求（对技术先进性、工艺性、继承性、生产成本和零部件互用化的要求），需要考虑哪些变型车；同时要规定在各自使用性能发生矛盾时应优先保证的性能等，对于不同类型的汽车，其设计原则是不相同的，但有一些普遍适用的主要原则，表现在：（1）用户第一原则：汽车是工业品，也可看作艺术品。

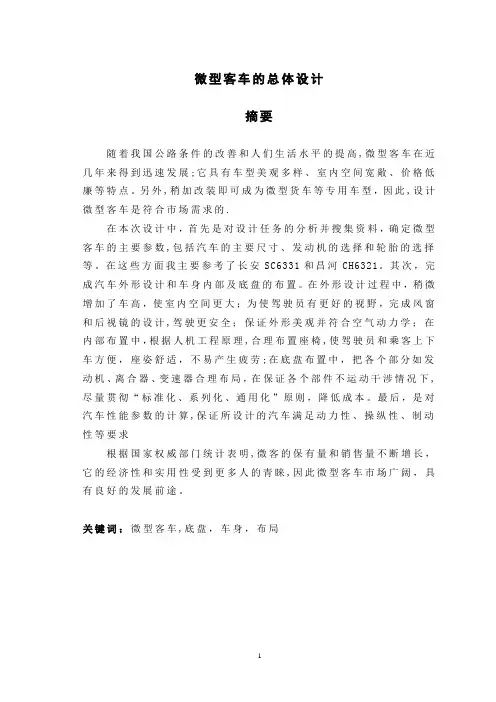

微型客车的总体设计摘要随着我国公路条件的改善和人们生活水平的提高,微型客车在近几年来得到迅速发展;它具有车型美观多样、室内空间宽敞、价格低廉等特点。

另外,稍加改装即可成为微型货车等专用车型，因此,设计微型客车是符合市场需求的.在本次设计中，首先是对设计任务的分析并搜集资料，确定微型客车的主要参数,包括汽车的主要尺寸、发动机的选择和轮胎的选择等。

在这些方面我主要参考了长安SC6331和昌河CH6321。

其次，完成汽车外形设计和车身内部及底盘的布置。

在外形设计过程中，稍微增加了车高，使室内空间更大；为使驾驶员有更好的视野，完成风窗和后视镜的设计,驾驶更安全；保证外形美观并符合空气动力学；在内部布置中，根据人机工程原理,合理布置座椅,使驾驶员和乘客上下车方便，座姿舒适，不易产生疲劳;在底盘布置中，把各个部分如发动机、离合器、变速器合理布局，在保证各个部件不运动干涉情况下,尽量贯彻“标准化、系列化、通用化”原则，降低成本。

最后，是对汽车性能参数的计算,保证所设计的汽车满足动力性、操纵性、制动性等要求根据国家权威部门统计表明,微客的保有量和销售量不断增长，它的经济性和实用性受到更多人的青睐,因此微型客车市场广阔，具有良好的发展前途。

关键词：微型客车,底盘，车身，布局目录第一章前言。

.。

.。

....。

.。

..。

...。

.。

...。

. (1)第二章方案的分析和确定.。

.。

.。

.。

.。

...。

..。

.3§2.1方案的分析和选择。

..。

...。

.。

....。

.。

.。

3 §2。

1.1 设计任务...。

.。

.。

..。

.....。

....。

.。

.。

3 §2。

1。

2 设计要求。

.。

.。

.。

.。

..。

.。

.。

.....。

.3 §2.2方案的分析和确定.。

..。

..。

.。

....。

..。

.。

4 §2。

2.1 方案的基本要求。

.。

.。

.。

..。

...。

..。

.。

4 §2.2。

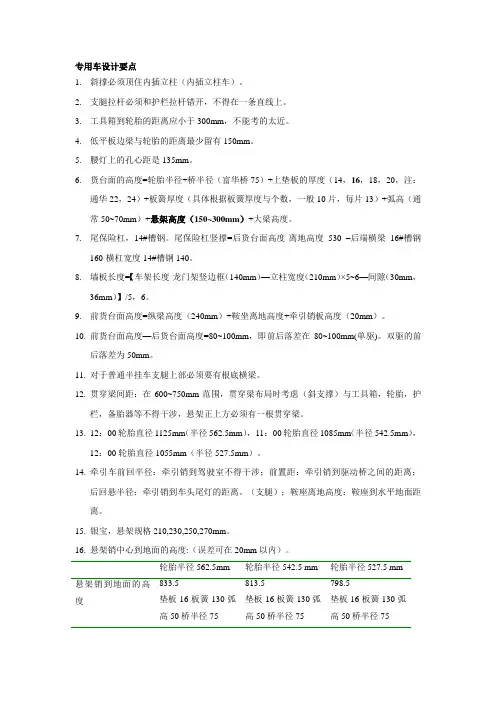

专用车设计要点1.斜撑必须顶住内插立柱（内插立柱车）。

2.支腿拉杆必须和护栏拉杆错开，不得在一条直线上。

3.工具箱到轮胎的距离应小于300mm，不能考的太近。

4.低平板边梁与轮胎的距离最少留有150mm。

5.腰灯上的孔心距是135mm。

6.货台面的高度=轮胎半径+桥半径（富华桥75）+上垫板的厚度（14，16，18，20，注：通华22，24）+板簧厚度（具体根据板簧厚度与个数，一般10片，每片13）+弧高（通常50~70mm）+悬架高度（150~300mm）+大梁高度。

7.尾保险杠，14#槽钢。

尾保险杠竖撑=后货台面高度-离地高度530 –后端横梁16#槽钢160-横杠宽度14#槽钢140。

8.墙板长度=【车架长度-龙门架竖边框（140mm）—立柱宽度（210mm）×5~6—间隙（30mm，36mm）】/5，6。

9.前货台面高度=纵梁高度（240mm）+鞍坐离地高度+牵引销板高度（20mm）。

10.前货台面高度—后货台面高度=80~100mm，即前后落差在80~100mm(单驱)。

双驱的前后落差为50mm。

11.对于普通半挂车支腿上部必须要有根底横梁。

12.贯穿梁间距：在600~750mm范围，贯穿梁布局时考虑（斜支撑）与工具箱，轮胎，护栏，备胎器等不得干涉，悬架正上方必须有一根贯穿梁。

13.12：00轮胎直径1125mm（半径562.5mm），11：00轮胎直径1085mm（半径542.5mm），12：00轮胎直径1055mm（半径527.5mm）。

14.牵引车前回半径：牵引销到驾驶室不得干涉；前置距：牵引销到驱动桥之间的距离；后回悬半径：牵引销到车头尾灯的距离。

（支腿）；鞍座离地高度：鞍座到水平地面距离。

15.银宝，悬架规格210,230,250,270mm。

16.悬架销中心到地面的高度:（误差可在20mm以内）。

轮胎半径562.5mm 轮胎半径542.5 mm 轮胎半径527.5 mm悬架销到地面的高度833.5 813.5 798.5垫板16板簧130弧高50桥半径75垫板16板簧130弧高50桥半径75垫板16板簧130弧高50桥半径7517.50#鞍座比90#鞍座低20mm。

机电工程学院毕业设计方案论证报告设计题目: GD1091型商用车总体设计学生姓名：___________ x _____________学号：x专业班级：x __________指导教师：___________ x_____________2014年03月20日1商用货车的发展现状及趋势 (2)2汽车的总体布置方案 (2)2」汽车轴数的选择 (3)2.2汽车驱动形式的选择 (3)2.3汽车布置形式的选择 (3)3汽车主要参数的选择初定 (5)3」汽车的主要尺寸参数 (5)3.2汽车的主要质量参数 (6)3.3汽车的主要性能参数 (7)论证结果 (7)参考资料 (8)1商用货车的发展现状及趋势商用货车汽车分为轻型、中型、重型三种。

各国分级方法和标准不尽相同。

中国是按汽车载重量分级的，载重量3. 5吨以下的为轻型商用货车,4〜8吨的为中型商用货车，8吨以上的为重型商用货车。

载重量1吨以下的轻型商用货车多用轿车底盘改制而成，主要用于城市运送食品、日用工业品等小批量货物：有的制成客货两用车。

货厢分通用和专用两种，通用货厢有多种形式。

运送大件箱装货物可用平板或低栏板货厢，运送轻浮货物则用高栏板，运送牲畜家禽等宜用高栏板、双层或多层货厢。

敞开式货厢的栏板可以一面或三面开放，以便于货物装卸。

长货厢的栏板多隔为两段或三段，可分别开启，以防止其侧胀。

封闭式货厢可减少货损货差，一般用薄钢型材或铝合金型材和铝板制造。

有些商用货车装有随车装卸设备。

专用货厢的形式更为繁多。

装有专用货厢的汽车称为专用运输汽车，如冷藏汽车、液罐汽车、自卸汽车、散装水泥汽车等。

自20世纪70年代以来，由于对运输需求的增加和公路承载能力的提高，各国都在放宽对轴重和车辆总重的限制，因而大吨位商用货车不断增加。

同时城市中为便于集散货物和零星货物运输，小吨位商用货车也在发展。

为适应各种货物的运输要求，商用货车有向专用化发展的趋势，专用运输车的种类和数量不断增加。

第一章专用汽车的总体设计1 总布置参数的确定1.1 专用汽车的外廓尺寸（总长、总宽和总高）1.1.1 长①载货汽车≤12m②半挂汽车列车≤16.5m1.1.2 宽≤2.5m（不含后视镜、侧位灯、示廓灯、转向指示灯、可折卸装饰线条、挠性挡泥板、折叠式踏板、防滑链以及轮胎与地面接触部分的变形等）1.1.3 高≤4m（汽车处于空载状态，顶窗、换气装置等处于关闭状态）1.1.4 车外后视镜单侧外伸量不得超出汽车或挂车最大宽度处250mm1.1.5 汽车的顶窗、换气装置等处于开启状态时不得超出车高300mm1.2专用汽车的轴距和轮距1.2.1 轴距轴距是影响专用汽车基本性能的主要尺寸参数。

轴距的长短除影响汽车的总长外，还影响汽车的轴荷分配、装载量、装载面积或容积、最小转弯半径、纵向通过半径等，此外，还影响汽车的操纵性和稳定性等。

1.2.2 轮距轮距除影响汽车总宽外，还影响汽车的总重、机动性和横向稳定性。

1.3专用汽车的轴载质量及其分配专用汽车的轴载质量是根据公路运输车辆的法规限值和轮胎负荷能力确定的。

1.3.1 各类专用汽车轴载质量限值（JT701-88《公路工程技术标准》）前轴轴载质量（kg ） ≤3000 ≤5000 ≤7000 ≤6000 后轴轴载质量（kg ） ≤7000≤10000≤13000≤240001.3.2 基本计算公式 A 已知条件a ） 底盘整备质量G 1b ） 底盘前轴负荷g 1c ） 底盘后轴负荷Z 1d ） 上装部分质心位置L 2e ） 上装部分质量G 2f ） 整车装载质量G 3（含驾驶室乘员）g ） 装载货物质心位置L 3（水平质心位置）h ） 轴距)(21l l l +B 上装部分轴荷分配计算（力矩方程式）g 2（前轴负荷）×121l l +（例图1）=G 2（上装部分质量）×L 2（质心位置）例图1g 2（前轴负荷）=12221)()(l l L G +⨯上装部分质心位置上装部分质量则后轴负荷222g G Z -= C 载质量轴荷分配计算g 3（前轴负荷）×)21(1l l +=G 3×L 3（载质量水平质心位置）g 3（载质量前轴负荷）=13321)()(l l L G +⨯装载货物水平质心位置整车装载质量则后轴负333g G Z -= D 空车轴荷分配计算g 空（前轴负荷）=g 1（底盘前轴负荷）+g 2（上装部分前轴轴荷） Z 空（后轴负荷）=Z 1（底盘后轴负荷）+Z 2（上装部分后轴轴荷） G 空（整车整备质量）=空空Z g + E 满车轴荷分配计算 g 满（前轴负荷）=g 空+g 3 Z 满（后轴负荷）=Z 空+Z 3 G 满（满载总质量）=g 满+Z 满 1.4专用汽车的质心位置计算专用汽车的质心位置影响整车的轴荷分配、行驶稳定性和操纵性等，在总体设计时必须要慎重全面考虑计算或验算，特别是质心高度是愈低愈好。

第一章专用汽车的总体设计1 总布置参数的确定1.1 专用汽车的外廓尺寸（总长、总宽和总高）1.1.1 长①载货汽车≤12m②半挂汽车列车≤16.5m1.1.2 宽≤2.5m（不含后视镜、侧位灯、示廓灯、转向指示灯、可折卸装饰线条、挠性挡泥板、折叠式踏板、防滑链以及轮胎与地面接触部分的变形等）1.1.3 高≤4m（汽车处于空载状态，顶窗、换气装置等处于关闭状态）1.1.4 车外后视镜单侧外伸量不得超出汽车或挂车最大宽度处250mm1.1.5 汽车的顶窗、换气装置等处于开启状态时不得超出车高300mm1.2专用汽车的轴距和轮距1.2.1 轴距轴距是影响专用汽车基本性能的主要尺寸参数。

轴距的长短除影响汽车的总长外，还影响汽车的轴荷分配、装载量、装载面积或容积、最小转弯半径、纵向通过半径等，此外，还影响汽车的操纵性和稳定性等。

1.2.2 轮距轮距除影响汽车总宽外，还影响汽车的总重、机动性和横向稳定性。

1.3专用汽车的轴载质量及其分配专用汽车的轴载质量是根据公路运输车辆的法规限值和轮胎负荷能力确定的。

1.3.1 各类专用汽车轴载质量限值（JT701-88《公路工程技术标准》）前轴轴载质量（kg ） ≤3000 ≤5000 ≤7000 ≤6000 后轴轴载质量（kg ） ≤7000≤10000≤13000≤240001.3.2 基本计算公式 A 已知条件a ） 底盘整备质量G 1b ） 底盘前轴负荷g 1c ） 底盘后轴负荷Z 1d ） 上装部分质心位置L 2e ） 上装部分质量G 2f ） 整车装载质量G 3（含驾驶室乘员）g ） 装载货物质心位置L 3（水平质心位置）h ） 轴距)(21l l l +B 上装部分轴荷分配计算（力矩方程式）g 2（前轴负荷）×（121l l +）（例图1）=G 2（上装部分质量）×L 2（质心位置）例图1g 2（前轴负荷）=12221)()(l l L G +⨯上装部分质心位置上装部分质量则后轴负荷222g G Z -= C 载质量轴荷分配计算g 3（前轴负荷）×)21(1l l +=G 3×L 3（载质量水平质心位置）g 3（载质量前轴负荷）=13321)()(l l L G +⨯装载货物水平质心位置整车装载质量则后轴负333g G Z -= D 空车轴荷分配计算g 空（前轴负荷）=g 1（底盘前轴负荷）+g 2（上装部分前轴轴荷） Z 空（后轴负荷）=Z 1（底盘后轴负荷）+Z 2（上装部分后轴轴荷） G 空（整车整备质量）=空空Z g + E 满车轴荷分配计算 g 满（前轴负荷）=g 空+g 3 Z 满（后轴负荷）=Z 空+Z 3 G 满（满载总质量）=g 满+Z 满 1.4专用汽车的质心位置计算专用汽车的质心位置影响整车的轴荷分配、行驶稳定性和操纵性等，在总体设计时必须要慎重全面考虑计算或验算，特别是质心高度是愈低愈好。

1：专用车在我国发展的条件是什么?答：我国专用车改装车生产从50年代开始，有较长的历史；我国专用车辆性能和质量有很大提高，专用车已成为汽车工业重要的组成部分；我国第三产业的兴起和发展使得对专用车需求增大。

2：汽车上使用万向传动轴的作用是什么？答：实现汽车在任何一对轴线相交且相对位置经常变化的转轴之间的动力传递，保证连接两轴尽可能的等速运转，传动效率高，使用寿命长。

3：总体布置设计时应考虑哪些问题？答：A有利于专用功能充分发挥，B应满足底盘性能的要求，C尽量减少对底盘总成的改动，D尽量减少专用汽车整车整备质量，提高装备质量。

4：轮距影响到汽车的那些性能答：专用汽车的轮距除影响汽车总长外，还影响汽车的轴荷分配，装载质量，装载面积或容积，最小转弯半径，纵向通过半径，汽车的操纵性和稳定性。

5：专用汽车的货箱布置时应考虑哪些问题？答：a，货箱和货物的重心距后轴中心线的距离对汽车轴荷分配有决定性影响b，货厢与驾驶室之间应保持一定的距离，以防止汽车紧急制动时货厢向前冲撞驾驶室，或因车架变形时车厢和驾驶室相互摩擦c，为避免集中载荷，专用汽车通常在不破坏主车架的情况下，采用副车架，使集中载荷均布在主车架上，d, 为避免驾驶室在高速振动和应力集中，驾驶室背面同专用设备或车身的前端不能取得过长，e, 为保持车架的强度，不允许在车架上任意钻孔和焊接，车厢地板高度尽可能低以便于货物装卸。

6：罐式专用汽车有哪些优点,存在问题，分类？答：优点：a,运输效率高，b,货物不易变质，c,利于安全运输，d,减轻劳动强度，改善装卸条件，e,降低运输成本。

存在问题：a,汽车里程利用率低，b装卸点要用必要的装卸设施，c，罐体维修费用较高。

分类：液罐车，粉料罐车，颗粒罐车，气体罐车，其他专用罐车。

7：罐式专用汽车罐体常采用那些材料及特点？常用材料：a普通低碳钢板，b低碳合金钢板c不锈钢板d铝和铝合金，e塑料，f玻璃钢。

特点：1）。

普通低碳钢板：机械性能好，有足够的强度韧性及良好的焊接性能，工艺性好，价格比较低廉；防腐蚀性能欠佳，运输腐蚀性物品时，常在内壁涂以防腐蚀材料。
