第四章凸轮典型例题(基础资料)

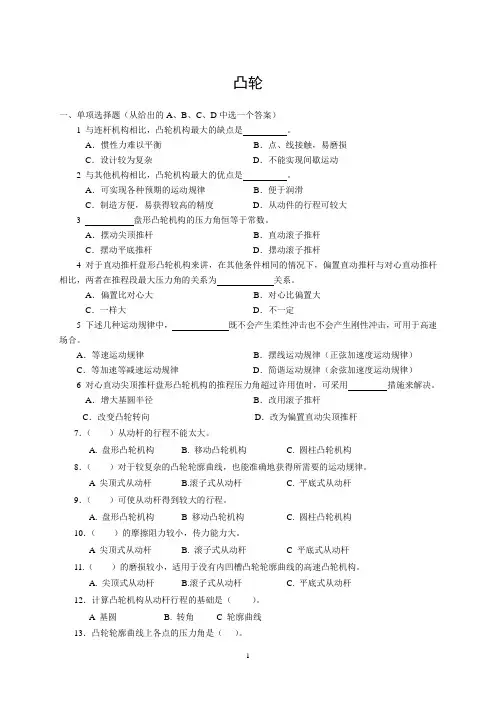

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

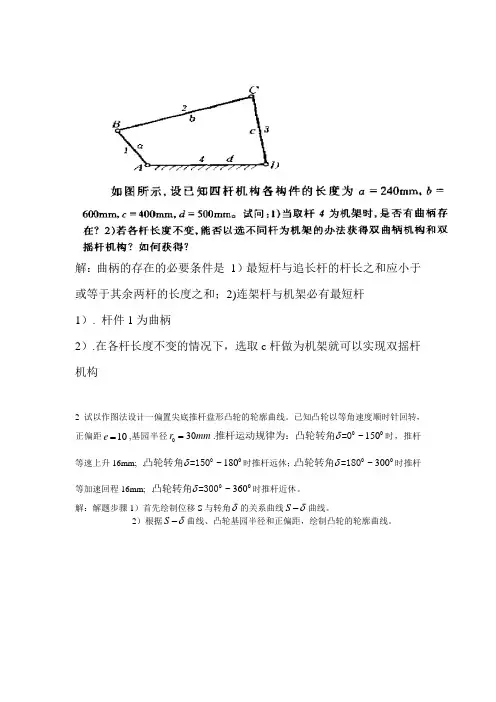

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

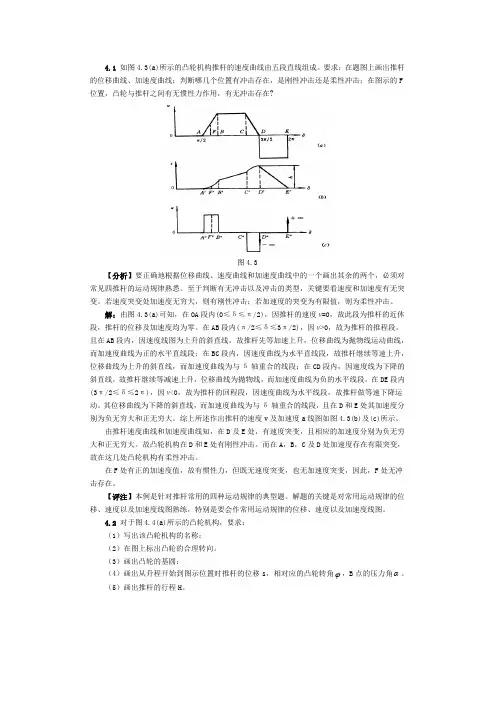

4.1如图4.3(a)所示的凸轮机构推杆的速度曲线由五段直线组成。

要求：在题图上画出推杆的位移曲线、加速度曲线；判断哪几个位置有冲击存在，是刚性冲击还是柔性冲击；在图示的F 位置，凸轮与推杆之间有无惯性力作用，有无冲击存在?图4.3【分析】要正确地根据位移曲线、速度曲线和加速度曲线中的一个画出其余的两个，必须对常见四推杆的运动规律熟悉。

至于判断有无冲击以及冲击的类型，关键要看速度和加速度有无突变。

若速度突变处加速度无穷大，则有刚性冲击；若加速度的突变为有限值，则为柔性冲击。

解：由图4.3(a)可知，在OA段内(0≤δ≤π/2)，因推杆的速度v=0，故此段为推杆的近休段，推杆的位移及加速度均为零。

在AB段内(π/2≤δ≤3π/2)，因v>0，故为推杆的推程段。

且在AB段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移曲线为抛物线运动曲线，而加速度曲线为正的水平直线段；在BC段内，因速度曲线为水平直线段，故推杆继续等速上升，位移曲线为上升的斜直线，而加速度曲线为与δ轴重合的线段；在CD段内，因速度线为下降的斜直线，故推杆继续等减速上升，位移曲线为抛物线，而加速度曲线为负的水平线段。

在DE段内(3π/2≤δ≤2π)，因v<0，故为推杆的回程段，因速度曲线为水平线段，故推杆做等速下降运动。

其位移曲线为下降的斜直线，而加速度曲线为与δ轴重合的线段，且在D和E处其加速度分别为负无穷大和正无穷大。

综上所述作出推杆的速度v及加速度a线图如图4.3(b)及(c)所示。

由推杆速度曲线和加速度曲线知，在D及E处，有速度突变，且相应的加速度分别为负无穷大和正无穷大。

故凸轮机构在D和E处有刚性冲击。

而在A，B，C及D处加速度存在有限突变，故在这几处凸轮机构有柔性冲击。

在F处有正的加速度值，故有惯性力，但既无速度突变，也无加速度突变，因此，F处无冲击存在。

【评注】本例是针对推杆常用的四种运动规律的典型题。

此文档下载后即可编辑五、（12分）图示为一偏心圆盘凸轮机构，凸轮的回转方向如图所示。

要求：（1）说明该机构的详细名称；（2）在图上画出凸轮的基圆，并标明图示位置的凸轮机构压力角和从动件2的位移；（3）在图上标出从动件的行程h及该机构的最小压力角的位置。

五、总分12分。

(1)2 分；(2)6 分；(3)4 分(1) 偏置直动滚子从动件盘形凸轮机构。

(2) r0，α，s如图所示。

(3) h及αmin发生位置如图示。

五、（10分）试在图示凸轮机构中，（1）标出从动件与凸轮从接触点C到接触点D时，该凸轮转过的转角ϕ；（2）标出从动件与凸轮在D点接触的压力角α；（3）标出在D点接触时的从动件的位移s。

五、总分10分。

(1)4 分；(2)3 分；(3)3 分(1)ϕ如图示。

(2)α如图示。

(3) s如图示。

-5、图示为一偏置直动滚子从动件盘形凸轮机构。

试在图上：（1）画出并标明基圆r0；（2）作出并标明凸轮按ω方向转过60︒后，从动件与凸轮廓线接触处的压力角α；（3）作出并标明滚子从图示位置反转到B处与凸轮接触时，对应的凸轮转角ϕ。

1.在图示的凸轮机构中，画出凸轮从图示位置转过60 时从动件的位置及从动件的位移s。

1.总分5分。

(1)3 分；(2)2 分(1) 找出转过60 的位置。

(2) 标出位移s。

1.四、（10分）在图示凸轮机构中，已知：20AO mm，ο60=BO=∠AOB，=且A B(为圆弧；CO=DO=40mm,ο60∠COD,CD(为圆弧；滚子半径=r r=10mm，从动件的推程和回程运动规律均为等速运动规律。

（1）求凸轮的基圆半径；（2）画出从动件的位移线图。

四、总分10分。

(1)2分；(2)8分(1) r0=AO+r r=20+10=30 mm(2) s-ϕ线图如图示。

五、（10分）在图示直动平底从动件盘形凸轮机构中，请指出：（1 ）图示位置时凸轮机构的压力角 。

（2 ）图示位置从动件的位移。

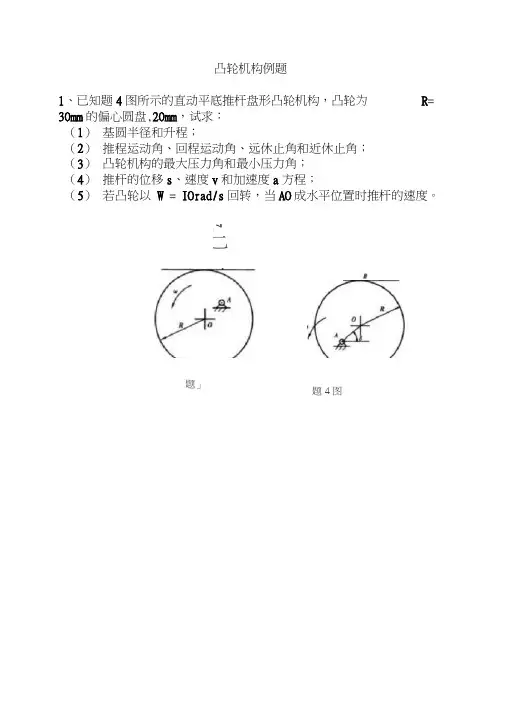

凸轮机构例题1、已知题4图所示的直动平底推杆盘形凸轮机构，凸轮为R= 30mm的偏心圆盘,20mm，试求：（1）基圆半径和升程；（2）推程运动角、回程运动角、远休止角和近休止角；（3）凸轮机构的最大压力角和最小压力角；（4）推杆的位移s、速度v和加速度a方程；（5）若凸轮以W = IOrad/s回转，当AO成水平位置时推杆的速度。

7匕题」图题4图解1、解:⑴ x0 = 10 = 2AO= 40mnit⑺ 推程J药角心=lS（r ,回程运动角<5；=180° 1近休止角九=0° ,远休止角玄a才-⑶由于平底垂盲于导路的平底推杆凸轮机构的圧力甫恒等于零，所以弧二％0U）如團所示，取旦唯钱与水平线的夹角肯凸轮的转角G M：推杆的位務右程再5 = x3+x3sh^-20（145b^推杆的速度方程対V =20&JCOS^推杆的加速度肓程为口一2%%航<5）当也=1[|曲创池碇于水平位貫时，5M}°或顷° ,所以推杆的速度为v= (20X LOcasS) mm.?«±20Uiiitn/82、10图所示对心直动尖顶推杆盘形凸轮机构中，凸轮为一偏心圆，O为凸轮的几何中心，O i为凸轮的回转中心。

直线AC与BD垂直，且Q试计算：=30tnnb（1）该凸轮机构中B、D两点的压力角;（2）该凸轮机构推杆的行程h。

⑴由區可加.氷口两掠的巫和闻次）母沖== arct吕［OQ# OB =arctgO. 5 = 25.565°(2) IT S h = = (2 > 30)mir = GG ITJTI3.如题13图所示的凸轮机构，设凸轮逆时针转动。

要求:画出凸轮的基圆半径，在图示位置时推杆的位移推杆开始上升时总=0°,以及传动角y题H團解s,凸轮转角厲（设。

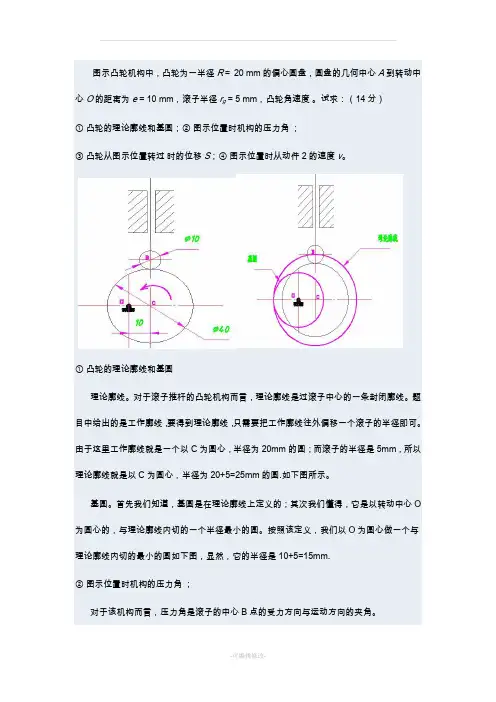

图示凸轮机构中，凸轮为一半径R＝20 mm的偏心圆盘，圆盘的几何中心A到转动中心O的距离为e= 10 mm，滚子半径r g= 5 mm，凸轮角速度。

试求：（14分）①凸轮的理论廓线和基圆；②图示位置时机构的压力角；③凸轮从图示位置转过时的位移S；④图示位置时从动件2的速度v。

①凸轮的理论廓线和基圆理论廓线。

对于滚子推杆的凸轮机构而言，理论廓线是过滚子中心的一条封闭廓线。

题目中给出的是工作廓线，要得到理论廓线，只需要把工作廓线往外偏移一个滚子的半径即可。

由于这里工作廓线就是一个以C为圆心，半径为20mm的圆；而滚子的半径是5mm，所以理论廓线就是以C为圆心，半径为20+5=25mm的圆.如下图所示。

基圆。

首先我们知道，基圆是在理论廓线上定义的；其次我们懂得，它是以转动中心O 为圆心的，与理论廓线内切的一个半径最小的圆。

按照该定义，我们以O为圆心做一个与理论廓线内切的最小的圆如下图，显然，它的半径是10+5=15mm.②图示位置时机构的压力角；对于该机构而言，压力角是滚子的中心B点的受力方向与运动方向的夹角。

B点的速度方向。

由于B点是推杆与滚子的连接点，所以它也就是推杆上的B点。

由于推杆在上下平移，推杆上任何一点的轨迹都是沿着推杆的直线，所以任何一点的速度方向都是推杆直线的方向，因此推杆上的B点速度方向也在该直线上。

B点的受力方向。

推杆上的B点与理论廓线接触，在忽略摩擦的前提下，其受力方向其实就是理论力学中的光滑接触面中的反力方向。

光滑接触面的反力是公法线方向。

由于推杆的B点是尖点，无所谓法线，所以公法线方向就是理论廓线在该点的法线方向。

而理论廓线是一个圆，圆上任何一点的法线方向都是从从该点指向圆心的。

所以BC的方向就是公法线方向。

显然，速度方向与力的方向重合，所以压力角是0度。

这是我们最希望的压力角。

压力角越小，则凸轮机构的传力性能越好。

③凸轮从图示位置转过时的位移S；对于这种问题，总是用反转法通过作图测量出来的。

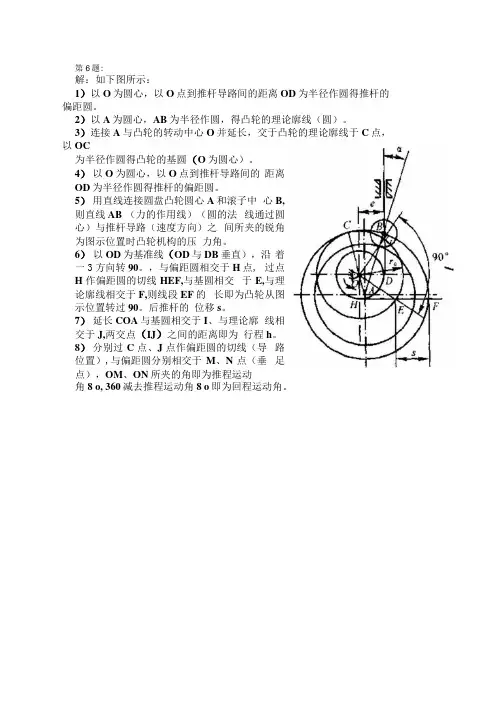

第6题:解：如下图所示：1）以O为圆心，以O点到推杆导路间的距离OD为半径作圆得推杆的偏距圆。

2）以A为圆心，AB为半径作圆，得凸轮的理论廓线（圆）。

3）连接A与凸轮的转动中心O并延长，交于凸轮的理论廓线于C点，以OC为半径作圆得凸轮的基圆（O为圆心）。

4）以O为圆心，以O点到推杆导路间的距离OD为半径作圆得推杆的偏距圆。

5）用直线连接圆盘凸轮圆心A和滚子中心B,则直线AB （力的作用线）（圆的法线通过圆心）与推杆导路（速度方向）之间所夹的锐角为图示位置时凸轮机构的压力角。

6）以OD为基准线（OD与DB垂直），沿着一3方向转90。

，与偏距圆相交于H点, 过点H作偏距圆的切线HEF,与基圆相交于E,与理论廓线相交于F,则线段EF的长即为凸轮从图示位置转过90。

后推杆的位移s。

7）延长COA与基圆相交于I、与理论廓线相交于J,两交点（IJ）之间的距离即为行程h。

8）分别过C点、J点作偏距圆的切线（导路位置）,与偏距圆分别相交于M、N点（垂足点），OM、ON所夹的角即为推程运动角8 o, 360减去推程运动角8 o即为回程运动角。

9-9试以作图法设计一偏置直动滚子推杆盘形凸轮机构凸轮的轮廓曲 线•已知凸轮以等角速度顺时针回转，正偏距e=：0mm,基圆半径r° = 30 mm, 滚子半径= 10 mm 。

推杆运动规律为，凸轮转角$=0°〜15甘时.推杆等速上 升16 mm 渣==15。

°〜180°时推杆远休沦=180°〜300°时推杆等加速等减速 回程16 mm;5 = 30C°〜360°时推杆近休。

推杆在椎程及回程段运动规律的位移方程为， 推程：5 =肋7& 回程：等加速段s =等减速段s = 2h(X ―孵庭计算各分点的位移值如表9.3；豪 9.3,总转角 甘15° 30' 45° 60° 75°105° 位移/mm0 1.6 3, 2 4. 8 6.48 9.6 11.2 总转角 120* 135° 150* 165*】195° 210* 225° 位移/ mm 12.814.416161615.514 1L5 总转角 240° 255° 270" 285° 300° 315°330° 345° 位移mm 8 4.5 20. 5 0(J根据表9. 3可作所求图如图9. 3所示。

第四章练习题

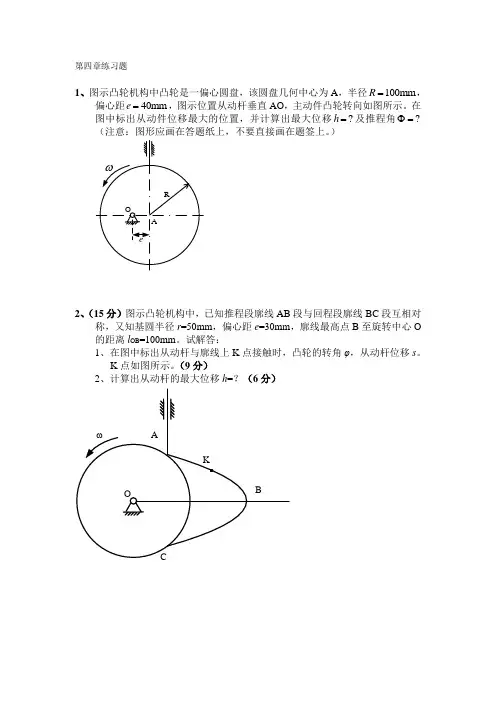

1、图示凸轮机构中凸轮是一偏心圆盘，该圆盘几何中心为A，半径100mm
R=，偏心距40mm
e=，图示位置从动杆垂直AO，主动件凸轮转向如图所示。

在图中标出从动件位移最大的位置，并计算出最大位移?
Φ=
h=及推程角?
（注意：图形应画在答题纸上，不要直接画在题签上。

）
2、（15分）图示凸轮机构中，已知推程段廓线AB段与回程段廓线BC段互相对
称，又知基圆半径r=50mm，偏心距e=30mm，廓线最高点B至旋转中心O 的距离l OB=100mm。

试解答：
1、在图中标出从动杆与廓线上K点接触时，凸轮的转角φ，从动杆位移s。

K点如图所示。

（9分）
2、计算出从动杆的最大位移h=？（6分）
1、解：（15分）
图中从动件与凸轮在B 点接触时位移为最大的位置；（5分） 画出偏距圆3分、位移2分
89.44s mm =
（5分） 011040
40
(180cos )cos 205.21,
60140--Φ=-+= （5分）
2、解：（15分）
画出偏距圆、转角、位移各3分
（9分） 55.4h =
（6分）。

解：曲柄的存在的必要条件是 1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆
1）. 杆件1为曲柄
2）.在各杆长度不变的情况下，选取c 杆做为机架就可以实现双摇杆机构
2 试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距10e =,基园半径030r mm =0
.~150δ0推杆运动规律为：凸轮转角=0时，推杆等速上升16mm; 0.~180δ0凸轮转角=150时推杆远休；
.~300δ0凸轮转角=180时推杆等加速回程16mm; 0.~360δ0凸轮转角=300时推杆近休。

解：解题步骤1）首先绘制位移S 与转角δ的关系曲线S δ-曲线。

2）根据S δ-曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）。

机械原理总复习题及解答第四章第4章凸轮机构及其设计4.1填空题4.1.1．设计滚⼦从动件盘形凸轮机构时，滚⼦中⼼的轨迹称为凸轮的廓线；与滚⼦相包络的凸轮廓线称为廓线。

4.1.2．盘形凸轮的基圆半径是上距凸轮转动中⼼的最⼩向径。

4.1.3．根据图4.1的??22d d s 运动线图，可判断从动件的推程运动是_____________，从动件的回程运动是______________。

图4.1题4.1.9图4.1.4．在设计滚⼦从动件盘形凸轮轮廓曲线中，若出现时，会发⽣从动件运动失真现象。

此时，可采⽤⽅法避免从动件的运动失真。

4.2判断题4.2.1.．偏置直动尖顶从动件盘形凸轮机构中，其推程运动⾓等于凸轮对应推程廓线所对中⼼⾓；其回程运动⾓等于凸轮对应回程廓线所对中⼼⾓。

( )4.2.2．在直动从动件盘形凸轮机构中进⾏合理的偏置，是为了同时减⼩推程压⼒⾓和回程压⼒⾓。

( )4.2.3．当凸轮机构的压⼒⾓的最⼤值超过许⽤值时，就必然出现⾃琐现象。

（）4.2.4．凸轮机构中，滚⼦从动件使⽤最多，因为它是三种从动件中的最基本形式。

（）4.2.5．直动平底从动件盘形凸轮机构⼯作中，其压⼒⾓始终不变。

（）4.2.6．滚⼦从动件盘形凸轮机构中,基圆半径和压⼒⾓应在凸轮的实际廓线上来度量。

（）4.2.7．滚⼦从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

因此，只要将理论廓线上各点的向径减去滚⼦半径，便可得到实际轮廓曲线上相应点的向径。

（）4.2.8．从动件按等加速等减速运动规律运动时，推程的始点、中点及终点存在柔性冲击。

因此，这种运动规律只适⽤于中速重载的凸轮机构中。

（）4.2.9．从动件按等加速等减速运动规律运动是指从动件在推程中按等加速运动，⽽在回程中则按等减速运动，且它们的绝对值相等。

（）4.2.10．从动件按等速运动规律运动时，推程起始点存在刚性冲击，因此常⽤于低速的凸轮机构中。

（）4.2.11．在对⼼直动尖顶从动件盘形凸轮机构中，当从动件按等速运动规律运动时，对应的凸轮廓线是⼀条阿⽶德螺旋线。

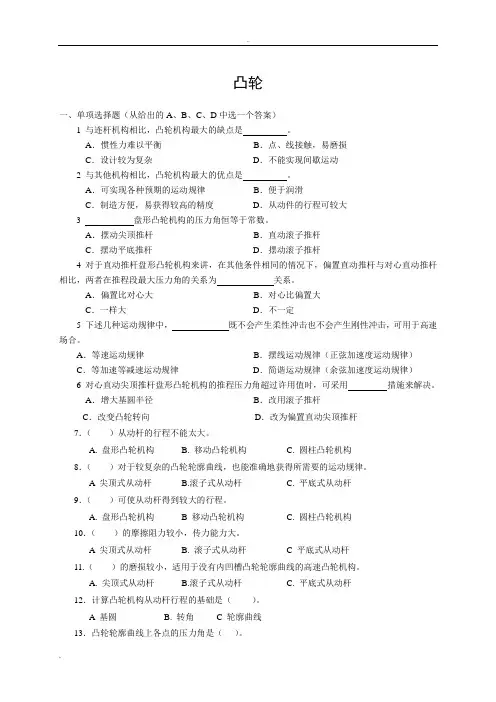

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡 B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

05凸轮机构及其设计1.凸轮机构中的压力角是和所夹的锐角。

2.凸轮机构中�使凸轮与从动件保持接触的方法有和两种。

3.在回程过程中�对凸轮机构的压力角加以限制的原因是。

4.在推程过程中�对凸轮机构的压力角加以限制的原因是。

5.在直动滚子从动件盘形凸轮机构中�凸轮的理论廓线与实际廓线间的关系是。

6.凸轮机构中�从动件根据其端部结构型式�一般有、、等三种型式。

7.设计滚子从动件盘形凸轮机构时�滚子中心的轨迹称为凸轮的廓线�与滚子相包络的凸轮廓线称为廓线。

8.盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

9.根据图示的dd 2 s��2�运动线图�可判断从动件的推程运动是_________________________________�从动件的回程运动是____________________________________________。

10.从动件作等速运动的凸轮机构中�其位移线图是线�速度线图是线。

11.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时�可采用、、等办法来解决。

12.在设计滚子从动件盘形凸轮轮廓曲线中�若出现时�会发生从动件运动失真现象。

此时�可采用方法避免从动件的运动失真。

13.用图解法设计滚子从动件盘形凸轮轮廓时�在由理论轮廓曲线求实际轮廓曲线的过程中�若实际轮廓曲线出现尖点或交叉现象�则与的选择有关。

14.在设计滚子从动件盘形凸轮机构时�选择滚子半径的条件是。

15.在偏置直动从动件盘形凸轮机构中�当凸轮逆时针方向转动时�为减小机构压力角�应使从动件导路位置偏置于凸轮回转中心的侧。

16.平底从动件盘形凸轮机构中�凸轮基圆半径应由来决定。

17.凸轮的基圆半径越小�则凸轮机构的压力角越�而凸轮机构的尺寸越。

18.凸轮基圆半径的选择�需考虑到、�以及凸轮的实际廓线是否出现变尖和失真等因素。

19.当发现直动从动件盘形凸轮机构的压力角过大时�可采取��等措施加以改进�当采用滚子从动件时�如发现凸轮实际廓线造成从动件运动规律失真�则应采取�等措施加以避免。

（完整版）凸轮机构习题答案1、在图示机构运动简图中，作出基圆，标出其基圆半径二及推杆的行程h.
（写出作图步骤）
图所示为一偏置尖底直动从动件盘形凸轮机构，已知凸轮为一以C为中心的
圆盘，圆盘半径R=30mm,偏心距6=10巾巾，从动件偏距E=10mm,转向如图所
示。

试用图解法求出(按1: 1的比例作图求解)
(1)凸轮的基圆半径rb和从动件的升程h;
⑵凸轮机构的推程角3、回程角6、远休止角b和近休止角T；t h s s
图示凸轮机构，要求：
(1)写出该凸轮机构的名称；
(2)画出凸轮的基圆，偏距圆；
(3)图示位置时从动件的位移$、压力角a
1、如图所示为一偏置滚子从动件盘形凸轮机构，凸轮的实际廓线为一个圆，圆心为01,凸轮的转动中心为。

（1）画出基圆、偏距圆；
⑵画出从动件在图示位置时的压力角。

和位移s。

（不必作文字说明，但必须保留作图线）。

3、图为一偏置滚子直动从动件盘形凸轮机构，试在图上绘出:
（1）、偏距圆；（2）、基圆；（3）、图示位置从动件位移及压力角;
(4)、滚子在C点接触时凸轮的转角.。

第四章 习题以及答案
1 、试在图示凸轮机构中，
（1）标出从动件与凸轮从接触点C 到接触点D 时，该凸轮转过的转角ϕ；
（2）标出从动件与凸轮在D 点接触的压力角α；
（3）标出在D 点接触时的从动件的位移 s 。

（4）画出理论轮廓线，并标出基圆半径r 0
（5）找出出现最大压力角的位置，并标出最大压力角αmax
-
2、图示为一摆动平底从动件盘形凸轮机构，凸轮轮廓为一圆，圆心为O ，凸轮回转中心 为A 。

试用
作图法在图中画出：
（1）该机构在图示位置的压力角αB ；
（2）轮廓上D 点与平底接触时的压力角αD ；
（3）凸轮与平底从B 点接触转到D 点接触时，凸轮的转角ϕ（保留作图线）。

B
3、图示为一凸轮机构。

试用图 解法求出（在图上注明）：
（1）从C 点接触到D 点接触过程中，凸轮转角ϕ和从动件摆角ψ；
（2）在D 点接触时的压力角α。

4、图示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度ω逆时针方向转动。

试在图上：（1）画出理论轮廓曲线、基圆与偏距圆；
（2）标出凸轮从图示位置转过90︒时的压力角α和位移s。
