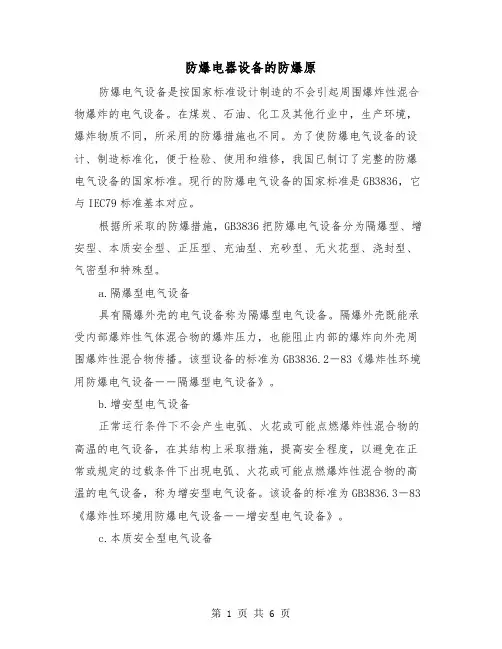

防爆电器设备的防爆原防爆电气设备是按国家标准设计制造的不会引起周围爆炸性混合物爆炸的电气设备。
在煤炭、石油、化工及其他行业中，生产环境，爆炸物质不同，所采用的防爆措施也不同。
为了使防爆电气设备的设计、制造标准化，便于检验、使用和维修，我国已制订了完整的防爆电气设备的国家标准。
现行的防爆电气设备的国家标准是GB3836，它与IEC79标准基本对应。
根据所采取的防爆措施，GB3836把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、浇封型、气密型和特殊型。
a.隔爆型电气设备具有隔爆外壳的电气设备称为隔爆型电气设备。
隔爆外壳既能承受内部爆炸性气体混合物的爆炸压力，也能阻止内部的爆炸向外壳周围爆炸性混合物传播。
该型设备的标准为GB3836.2―83《爆炸性环境用防爆电气设备――隔爆型电气设备》。
b.增安型电气设备正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温的电气设备，在其结构上采取措施，提高安全程度，以避免在正常或规定的过载条件下出现电弧、火花或可能点燃爆炸性混合物的高温的电气设备，称为增安型电气设备。
该设备的标准为GB3836.3―83《爆炸性环境用防爆电气设备――增安型电气设备》。
c.本质安全型电气设备全部电路均为本质安全电路的电气设备称为本质安全型电气设备。
所谓本质安全电路是指在规定条件下，在正常工作或规定的故障状态下，产生的电火花和热效应均不能点燃爆炸性混合物的电路。
该型设备的标准为GB3836.4―83《爆炸性环境用防爆电气设备――本质安全型电路和电气设备》d.正压型电气设备具有正压外壳的电气设备称为正压型电气设备。
所谓正压外壳是指向外壳内通入保护性气体，保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内的外壳。
该型设备的标准为GB3836.5―87《爆炸性环境用防爆电气设备――正压型电气设备》。
e.充油型电气设备将全部部件或可能产生电火花或过热的部分部件浸在油内，使其不能点燃油面以上或壳外的爆炸性混合物的电气设备称为充油型电气设备。
现行的防爆电气设备国家标准是：GB3836-2010《爆炸性环境》，于2011年8月1日实施，与国际电工委员会标准IEC60079-0:2007，MOD同步，分为若干部分：GB3836.1 设备通用要求GB3836.2 由隔爆外壳“d”保护的设备GB3836.3 由增安型“e”保护的设备GB3836.4 由本质安全型“i”保护的设备GB3836.5 正压外壳型“p”GB3836.6 油浸型“o”GB3836.7 充砂型“q”GB3836.8 “n”型电气设备GB3836.9 浇封型“m”GB3836.11 最大试验安全间隙测定方法GB3836.12 气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级GB3836.13 爆炸性气体环境用电气设备的检修GB3836.14 危险场所分类GB3836.15 危险场所电气安装（煤矿除外）GB3836.16 电气装置的检查与维护（煤矿除外）GB3836.17 正压房间或建筑物的结构和使用防爆常识一、防爆电气设备的防爆型式1.爆炸性混合物产生爆炸的条件爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能量，而产生的光和热或机械功。
在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸气及粉尘与空气所形成的爆炸性混合物的爆炸。
这类爆炸需要同时具备三个条件才可能发生：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能量。
只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会产生燃烧和爆炸。
因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的。
由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、储运等场所，如发生爆炸则危害极大。
于是，人们采取了多种防爆技术方法，防止爆炸危险性环境形成及其爆炸。
外语英语英文专业词汇术语翻译：电器篇（electric equipment/electric appliance）字体大小：大| 中| 小2008-11-01 17:05 - 阅读：157 - 评论：01 GB/T 998-1982 低压电器基本试验方法Basic testing method of low voltage apparatus2 GB/T 1003-1980 三相插头插座型式、基本参数与尺寸Types, basic parameters and dimensions of three phase plugs and sockets3 GB 1444-1987 防爆灯具专用螺口式灯座Edison screw lampholders specially used for explosion-proof luminaires4 GB/T 1497-1985 低压电器基本标准The basic standard for low-voltage apparatus5 GB 2099-1980 单相、三相插头插座技术条件Technical requirements for single-phase and three- phase plugs and sockets6 GB/T 2900.18-1992 电工术语低压电器Electrotechnical terminology—Low voltage apparatus7 GB/T 3783-1994 船用低压电器基本要求General specification for low-voltage apparatus in ships8 GB/T 3797-1989 电控设备第二部分: 装有电子器件的电控设备Electric-driving controlgear—Part 2: Electric-driving controlgear incorporating electronic devices9 GB 3836.1-1983 爆炸性环境用防爆电气设备通用要求Electrical apparatus for explosive atmospheres--General requirements10 GB 3836.2-1983 爆炸性环境用防爆电气设备隔爆型电气设备"d" Electrical apparatus for explosive atmospheres--Flameproof electrical apparatus "d"11 GB 3836.3-1983 爆炸性环境用防爆电气设备增安型电气设备"e" Electrical apparatus for explosive atmospheres--Increased safety electrical apparatus "e"12 GB 3836.4-1983 爆炸性环境用防爆电气设备本质安全型电路和电气设备"i" Electrical apparatus for explosive atmospheres--Intrinsically safe circuits and electrical apparatus"i"13 GB 3836.5-1987 爆炸性环境用防爆电气设备正压型电气设备"p" Electrical apparatus for explosive atmospheres--Pressurized electrical apparatus "p"14 GB 3836.6-1987 爆炸性环境用防爆电气设备充油型电气设备"o" Electrical apparatus for explosive atmospheres--Oil immersed electrical apparatus "o"15 GB 3836.7-1987 爆炸性环境用防爆电气设备充砂型电气设备"q" Electrical apparatus for explosive atmospheres--Sand filled electrical apparatus"q"16 GB 3836.8-1987 爆炸性环境用防爆电气设备无火花型电气设备"n" Electrical apparatus for explosive atmospheres--Non-sparking electrical apparatus "n"17 GB 3836.9-1990 爆炸性环境用防爆电气设备浇封型电气设备"m" Electrical apparatus for explosive atmospheres—Encapsulated electrical apparatus "m"18 GB 3836.10-1991 爆炸性环境用防爆电气设备气密型电气设备"h" Electrical apparatus for explosive atmospheres—Hermetically sealed electrical apparatus "h"19 GB 3836.11-1991 爆炸性环境用防爆电器设备最大试验安全间隙测定方法Electrical apparatus for explosive atmospheres—Method of test for ascertainment of maximum experimental safe gap20 GB 3836.12-1991 爆炸性环境用防爆电器设备气体或蒸汽混合物按照其最大试验安全间隙和最小点燃电流的分级Electrical apparatus for explosive atmospheres—Classification of gases or vapours with air according to their maximum experimental safe gaps and minimum igniting currents21 GB/T 4205-1984 控制电气设备的操作件标准运动方向Standard directions of movement for actuators which control the operation of electrical apparatus22 GB/T 4720-1984 电控设备第一部分: 低压电器电控设备Electric-drivingcontrolgear--Part 1: Electric driving controlgear composed of low-voltage apparatus23 GB 5590-1985 矿用隔爆型电磁起动器Mining type flameproof electric magnetic starters24 GB 6829-1995 剩余电流动作保护器的一般要求General requirements for residual currentoperated protective devices25 GB/T 7061-1986 船用低压开关设备和控制设备装置通用技术条件General specification for low-voltage switchgear and controlgear assemblies in ships26 GB/T 7261-1987 继电器及继电保护装置基本试验方法Basic testing method of relay and protective equipment27 GB/T 7417-1987 AX 系列继电器AX series relays28 GB/T 7957-1987 矿用安全帽灯Safety cap lamp for mines29 GB/T 7958-1987 煤矿用电容式发爆器Capacitor discharge type exploders for coal mines30 GB/T 9393-1988 STZ3型电子测量仪器用连接器STZ3 type connector for electronic measurement instrument31 GB/T 9466-1988 低压成套开关设备基本试验方法Basic testing method of low-voltage switchgear assembly32 GB/T 10217-1988 电工控制设备造型设计导则The design guide of the outline and structure for the electric control equipment33 GB/T 10231-1988 保护继电器的结构型式与基本尺寸系列Structural type and series of basic dimensions of protective relay34 GB/T 10962-1989 机床电器可靠性通则General rules of reliability for machine tool electrical components35 GB/T 10964-1989 电器附件、控制器和保护器术语Electrotechnical terminology of electrical accessories, controls and protectors36 GB/T 11918-1989 工业用插头插座和耦合器一般要求Plugs, socket-outlets and couplers for industrial purposes—General requirement37 GB/T 11919-1989 工业用插头插座和耦合器插销和插套尺寸互换性的要求Plugs, socket-outlets and couplers for industrial purposes—Dimensional interchangeability requiements for pin and contact-tube accessories38 GB/T 12173-1990 矿用一般型电气设备Mining electrical apparatus for non hazardous area39 GB 12476.1-1990 爆炸性粉尘环境用防爆电气设备粉尘防爆电气设备Electrical apparatus for explosive dust atmosphere— Dust ignition-proof apparatus40 GB/T 12944.1-1991 高压穿墙瓷套管技术条件High-voltage ceramic wall bushings—Technical specifi cations41 GB/T 12944.2-1991 高压穿墙瓷套管尺寸与特性High-voltage ceramic wall bushings—Dimensions and characteristics42 GB/T 13539.1-1992 低压熔断器基本要求General requirements for low-voltage fuses43 GB 13539.2-1992 低压熔断器专职人员使用的熔断器的补充要求Low-voltage fuses—Supplementary requirements for fuses for use by authorized persons44 GB 13539.4-1992 低压熔断器半导体器件保护用熔断体的补充要求Low-voltage fuses—Supplementary requirements for fuse-links for the protection of semiconductor devices 45 GB/T 14048.1-1993 低压开关设备和控制设备总则General rules for low-voltage switchgear and controlgear46 GB 14048.2-1994 低压开关设备和控制设备低压断路器Low-voltage switchgear and controlgear--Low-voltage circuit breakers47 GB 14048.3-1993 低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器Low-voltage switchgear and controlgear--Low-voltage switches, disconnectors,switch-disconnectors and fuse-combination units48 GB 14048.4-1993 低压开关设备和控制设备低压机电式接触器和电动机起动器Low-voltage switchgear and controlgear--Low-voltage electromechanical contactors and motor starters49 GB 14048.5-1993 低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器Low-voltage switchgear and controlgear--Control circuit devices and switching elements--section 1--Electromechanical control circuit devices50 GB/T 15510-1995 控制用电磁继电器可靠性试验通则General rules for reliability test of electromagnetic relay for control circuits51 GB 15934-1996 电线组件Cord sets52 GB 16837-1997 家用和类似用途移动式，无联锁、带开关及熔断器组合插座的安全要求Safety requirements for switched and fused portable multiple socket-outlet without interlock for household and similar purposes53 GB 13140.1-1997 家用和类似用途低压电路用的连接器件第1部分：通用要求Connecting devices for low voltage circuits for household and similar purposes--Part 1: General requirements54 GB 16916.1-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：一般规则Residual current operated circuit-breakers without integral overcurrent protection for household similar uses(RCCB)--Part 1: Genaral rules55 GB 16916.21-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性Residual current operated circuit-breakers without integral overcurrent protection for household and similaruses(RCCB)--Part 2.1: Applicability of the general rules to RCCB functionally independent of line voltage56 GB 16916.22-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCB)--Part 2.2: Applicability of the general rules to RCCB functionally dependent on line voltage57 GB 16917.1-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分：一般规则Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBO)--Part 1: General rules58 GB 16917.21-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCB0) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBO) Part 2.1: Applicability of the general rules to RCBO functionally independent of line voltage59 GB 16917.22-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses(RCBO) Part 2.2: Applicability of the general rules to RCBO functionally dependent on line voltage60 GB/T 16935.1-1997 低压系统内设备的绝缘配合第一部分: 原理、要求和试验Insulation coordination for eguipment within low-voltage systems--Part 1: Principles、requirements and tests 61 GB 9364.1-1997 小型熔断器第1部分: 小型熔断器定义和小型熔断体通用要求Miniature fuses Part 1: Definitions for miniature fuses and general requirement for miniaturefuse-links62 GB 9364.2-1997 小型熔断器第2部分: 管状熔断体Miniature fuses Part 2: Cartridge fuse-links63 GB 9364.3-1997 小型熔断器第3部分; 超小型熔断体Miniature fuses Part 3:Sub-miniature fuse-links64 GB 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备Low-voltage switchgear and controlgear assemblies--Part 1; Type-tested and partially type-tested assemblies65 GB 7251.2-1997 低压成套开关设备和控制设备第二部分: 对母线干线系统(母线槽)的特殊要求Low-voltage switchgear and controlgear assemblies--Part 2: Particular requirements for busbar trunking systems(busways)66 GB 7251.3-1997 低压成套开关设备和控制设备第三部分: 对非专业人员可进入场地的低压成套开关设备和控制设备--配电板的特殊要求Low-voltage switchgear and controlgearassemblies Part 3: Particular requirements for low-voltage switchgear and controlgear assemblies intended to be installed in places where unskilled persons have access for their use--Distribution boards67 GB 3836.13-1997 爆炸性气体环境用电气设备第13部分: 爆炸性气体环境用电气设备的检修Electrical apparatus for explosive gas atmospheres--Part 13: Repair and overhaul for apparatus used in explosive gas atmospheres68 GB/T 17193-1997 电气安装用超重荷型刚性钢导管Extra-heavy duty rigid steel conduits for electrical installations69 GB/T 17194-1997 电气导管电气安装用导管的外径和导管与配件的螺纹Conduits for electrical purposes--Outside diameters of conduits for electrical installations and threads of conduits and fittings70 GB 17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求Connecting devices--Flat quick-connect terminations for electrical copper conductors--Safety requirements71 GB/T 9815-1998 家用及类似用途的熔断器Fuses for domestic and similar purposes72 GB 13140.2-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立部件的带螺纹型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposes Part 2: Particular requirements for connecting devices as separate entities with screw-type clamping units73 GB 13140.3-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposes Part 2: Particular requirements for connecting devices as separate entities with screwless-type clamping units74 GB 13140.4-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立单元的带剌穿绝缘型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposes Part 2: Particular requirements for connecting devices as separateentities with insulation piercing clamping units75 GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求Connecting devices--Safety requirements for screw-type and screwless-type clamping units for electrical copper conductors76 GB 9816-1998 热熔断体的要求和应用导则Thermal-Links-Requirements and application guide77 GB 14536.1-1998 家用和类似用途电自动控制器第1部分: 通用要求Automatic electrical controls for household and similar use Part 1: General requirements78 GB/T 17499-1998 家用洗衣机电脑程序控制器Microcomputer controller for household washing machine79 GB 14048.7-1998 低压开关设备和控制设备辅助电器第1部分: 铜导体的接线端子排low-voltage switchgear and controlgear Ancillary equipment Section 1-Terminal blocks for copper conductors80 GB 14048.8-1998 低压开关设备和控制设备辅助电器第2部分: 铜导体的保护导体接线端子排Low-voltage switchgear and controlgear Ancillary equipment Section 2: Protective conductor terminal blocks for copper conductors81 GB 14048.6-1998 低压开关设备和控制设备接触器和电动机起动器第2部分: 交流半导体电动机控制器和起动器Low-voltage switchgear and controlgear Contactors andmotor-starters Section 2: AC Semiconductor motor controllers and starters82 GB 14048.9-1998 低压开关设备和控制设备多功能电器(设备) 第2部分: 控制与保护开关电器(设备) Low-voltage switchgear and controlgear Multiple function equipment Section 2: Control and protective switching devices(or equipment)(CPS)83 GB 7251.4-1998 低压成套开关设备和控制设备第四部分: 对建筑工地用成套设备(ACS)的特殊要求Low-voltage switchgear and controlgear assemblies Part 4: Particular requirements for assemblies for construction sites(ACS)84 GB 7251.5-1998 低压成套开关设备和控制设备第五部分: 对户外公共场所的成套设备动力配电网用电缆分线箱(CDCs)的特殊要求Low-voltage switchgear and controlgear assemblies Part 5: Particular requirements for assemblies intended to be installed outdoors in public places--Cable distribution cabinets (CDCs)for power distribution in networks85 GB 13140.5-1998 家用和类似用途低压电路用的连接器件第2部分: 扭接式连接器件的特殊要求Connecitng devices for low-voltage circuits for household and similar purposes Part 2: Particular requirements for twist-on connecting devices86 GB 17701-1999 设备用断路器Circuit-breaker for equipment87 GB 10963-1999 家用及类似场所用过电流保护断路器Circuit-breakers for overcurrent protection for household and similar installation。

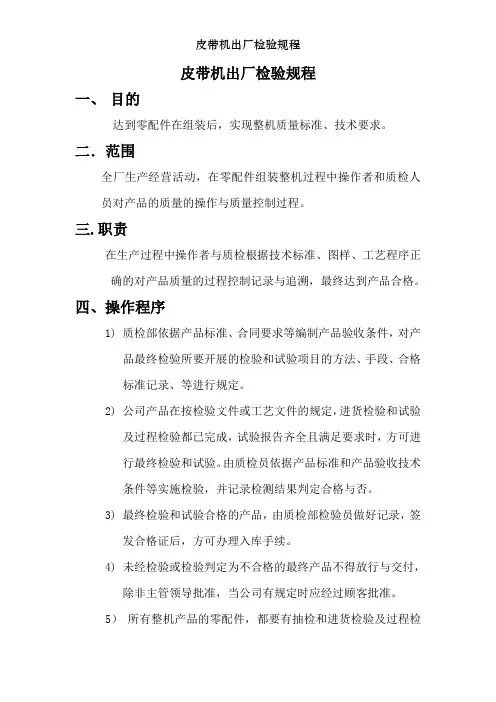

皮带机出厂检验规程一、目的达到零配件在组装后，实现整机质量标准、技术要求。
二．范围全厂生产经营活动，在零配件组装整机过程中操作者和质检人员对产品的质量的操作与质量控制过程。
三.职责在生产过程中操作者与质检根据技术标准、图样、工艺程序正确的对产品质量的过程控制记录与追溯，最终达到产品合格。
四、操作程序1)质检部依据产品标准、合同要求等编制产品验收条件，对产品最终检验所要开展的检验和试验项目的方法、手段、合格标准记录、等进行规定。
2)公司产品在按检验文件或工艺文件的规定，进货检验和试验及过程检验都已完成，试验报告齐全且满足要求时，方可进行最终检验和试验。
由质检员依据产品标准和产品验收技术条件等实施检验，并记录检测结果判定合格与否。
3)最终检验和试验合格的产品，由质检部检验员做好记录，签发合格证后，方可办理入库手续。
4)未经检验或检验判定为不合格的最终产品不得放行与交付，除非主管领导批准，当公司有规定时应经过顾客批准。
5）所有整机产品的零配件，都要有抽检和进货检验及过程检验记录。
外协检验记录。
与图样相符合，防止不合格品流入整机产品中。
6）质检员须检验所有整机上的零配件是否安装齐全，焊接是否牢固，各螺纹连接是否紧固。
皮带输送机出厂检验规程皮带输送机检验常采用的通用标准：1，GB/T3323-1987钢熔化焊对接接头射线照相和质量等级2，GB3836.1-1983 爆炸性环境用防爆电气设备通用要求3，GB3836.2-1983 爆炸性环境用防爆电气设备隔爆型电气设备“d”4，GB3836.4-1983 爆炸性环境用防爆电气设备本质安全型电路和电气设备 i 5，GB/T10595-1989 带式输送机技术条件6，GB/T13306-1991 标牌7，GB/T13384-1992 机电产品包装通用技术条件8，JB/T2647-1995 带式输送机包装技术条件9， MT113-1995 煤矿井下聚合物制品阻燃抗静电性通用试验方法和判定规则10，MT147-1995 煤矿用阻燃抗静电织物整芯输送带11，MT830-1999 煤矿用织物叠层阻燃输送带12，MT/T154.4-1995 煤矿用带式输送机型号编制方法13，MT/T529-1995 煤矿用伸缩带式输送机参数14，MT/T571.1-1996 煤矿用带式输送机电控系统15，MT/T665-1997 煤矿用调速型液力偶合器检验规范16，MT/T681-1997 煤矿用带式输送机减速器技术条件17，MT820-1999 煤矿井下用带式输送机技术条件18，MT821-1999 煤矿井下用带式输送机托辊技术条件19，GB/T1184-1996 形状和位置公差未注公差值1，外观质量检验1.1外观质量：皮带输送机各部件应具有光滑、整齐的轮廓，不应有明显的凹凸、缺口卷边、夹渣等缺陷。

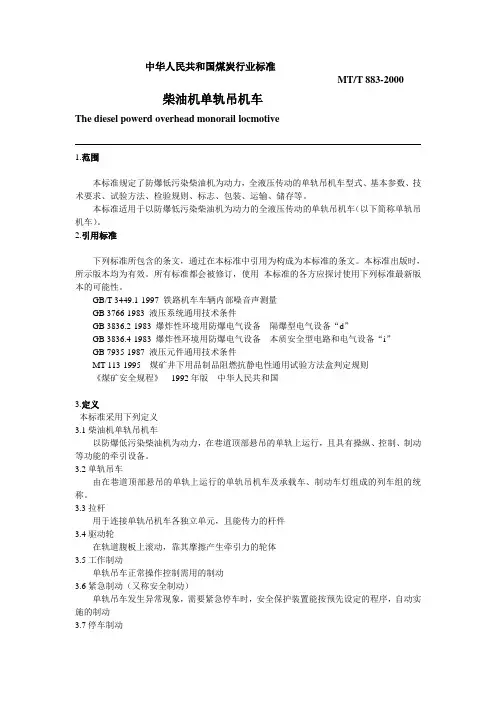

中华人民共和国煤炭行业标准MT/T 883-2000柴油机单轨吊机车The diesel powerd overhead monorail locmotive1.范围本标准规定了防爆低污染柴油机为动力，全液压传动的单轨吊机车型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输、储存等。
本标准适用于以防爆低污染柴油机为动力的全液压传动的单轨吊机车（以下简称单轨吊机车）。
2.引用标准下列标准所包含的条文，通过在本标准中引用为构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 3449.1-1997 铁路机车车辆内部噪音声测量GB 3766-1983 液压系统通用技术条件GB 3836.2-1983 爆炸性环境用防爆电气设备隔爆型电气设备“d”GB 3836.4-1983 爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”GB 7935-1987 液压元件通用技术条件MT 113-1995 煤矿井下用品制品阻燃抗静电性通用试验方法盒判定规则《煤矿安全规程》1992年版中华人民共和国3.定义本标准采用下列定义3.1柴油机单轨吊机车以防爆低污染柴油机为动力，在巷道顶部悬吊的单轨上运行，且具有操纵、控制、制动等功能的牵引设备。
3.2单轨吊车由在巷道顶部悬吊的单轨上运行的单轨吊机车及承载车、制动车灯组成的列车组的统称。
3.3拉杆用于连接单轨吊机车各独立单元，且能传力的杆件3.4驱动轮在轨道腹板上滚动，靠其摩擦产生牵引力的轮体3.5工作制动单轨吊车正常操作控制需用的制动3.6紧急制动（又称安全制动）单轨吊车发生异常现象，需要紧急停车时，安全保护装置能按预先设定的程序，自动实施的制动3.7停车制动单轨吊车停止其运行后，能使单轨吊车保持静止的制动 3.8制动距离司机操作制动装置或安全装置保护装置开始动作，到单轨吊车完全停止的运行距离。

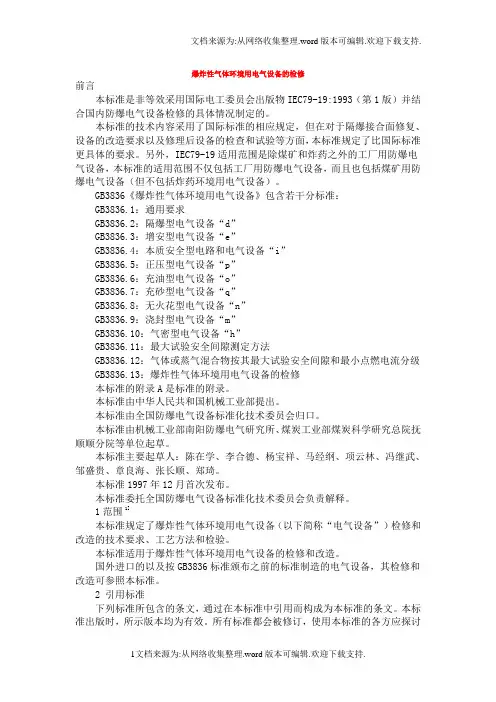

爆炸性气体环境用电气设备的检修前言本标准是非等效采用国际电工委员会出版物IEC79-19:1993（第1版）并结合国内防爆电气设备检修的具体情况制定的。
本标准的技术内容采用了国际标准的相应规定，但在对于隔爆接合面修复、设备的改造要求以及修理后设备的检查和试验等方面，本标准规定了比国际标准更具体的要求。
另外，IEC79-19适用范围是除煤矿和炸药之外的工厂用防爆电气设备，本标准的适用范围不仅包括工厂用防爆电气设备，而且也包括煤矿用防爆电气设备（但不包括炸药环境用电气设备）。
GB3836《爆炸性气体环境用电气设备》包含若干分标准：GB3836.1：通用要求GB3836.2：隔爆型电气设备“d”GB3836.3：增安型电气设备“e”GB3836.4：本质安全型电路和电气设备“i”GB3836.5：正压型电气设备“p”GB3836.6：充油型电气设备“o”GB3836.7：充砂型电气设备“q”GB3836.8：无火花型电气设备“n”GB3836.9：浇封型电气设备“m”GB3836.10：气密型电气设备“h”GB3836.11：最大试验安全间隙测定方法GB3836.12：气体或蒸气混合物按其最大试验安全间隙和最小点燃电流分级GB3836.13：爆炸性气体环境用电气设备的检修本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。
本标准由全国防爆电气设备标准化技术委员会归口。
本标准由机械工业部南阳防爆电气研究所、煤炭工业部煤炭科学研究总院抚顺顺分院等单位起草。
本标准主要起草人：陈在学、李合德、杨宝祥、马经纲、项云林、冯继武、邹盛贵、章良海、张长顺、郑琦。
本标准1997年12月首次发布。
本标准委托全国防爆电气设备标准化技术委员会负责解释。
1范围1]本标准规定了爆炸性气体环境用电气设备（以下简称“电气设备”）检修和改造的技术要求、工艺方法和检验。
本标准适用于爆炸性气体环境用电气设备的检修和改造。
国外进口的以及按GB3836标准颁布之前的标准制造的电气设备，其检修和改造可参照本标准。

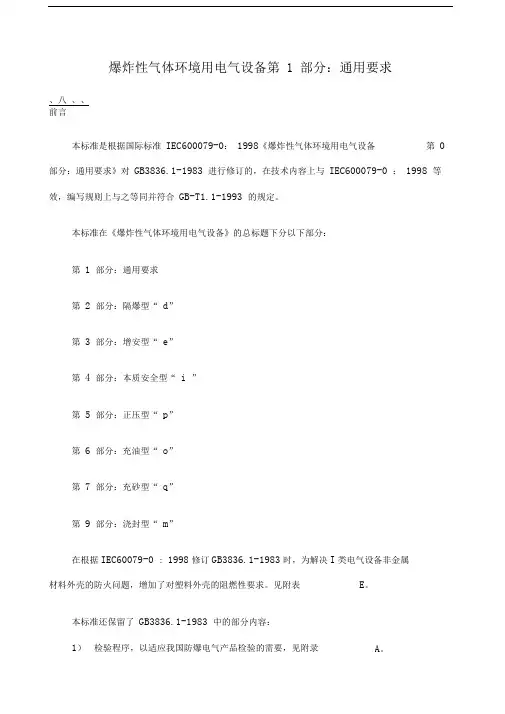

爆炸性气体环境用电气设备第 1 部分：通用要求、八、、前言本标准是根据国际标准IEC600079-0：1998《爆炸性气体环境用电气设备第0 部分：通用要求》对GB3836.1-1983 进行修订的，在技术内容上与IEC600079-0 ：1998 等效，编写规则上与之等同并符合GB-T1.1-1993 的规定。
本标准在《爆炸性气体环境用电气设备》的总标题下分以下部分：第1 部分：通用要求第2 部分：隔爆型“ d”第3 部分：增安型“ e”第4 部分：本质安全型“ i ”第5 部分：正压型“ p”第6 部分：充油型“ o”第7 部分：充砂型“ q”第9 部分：浇封型“ m”在根据IEC60079-0 : 1998修订GB3836.1-1983时，为解决I类电气设备非金属材料外壳的防火问题，增加了对塑料外壳的阻燃性要求。
见附表E。
本标准还保留了GB3836.1-1983 中的部分内容：1）检验程序，以适应我国防爆电气产品检验的需要，见附录A。
2）I类电气设备的防潮要求，以满足我国煤矿潮湿环境条件的特殊要求，见附录C。
3）I类手持式或支架式电钻（以及附带的插接装置）、携带式仪器仪表、灯具的外壳，可采用抗拉强度不低于120MPa且按GB13813规定的摩擦火花试验方法考核合格的轻合金制造。
保留该内容，以解决我国某些特殊手持式电气设备的轻量化问题（见8.3 ）。
本标准与GB3836.1-1983 相比，有以下重要改变：1）标准名称的修订，即将《爆炸性环境用防爆电气设备》改为《爆炸性气体环境用电气设备》；2）将术语“爆炸性气体混合物”修订为“爆炸性气体环境”；3）塑料外壳为解决静电电荷堆积，增加了“外壳表面积”限制、“防止静电电荷堆积的结构”措施、“抗光老化规定”、“阻燃性能规定”等；4）修订了U类电气设备外壳用轻金属含镁量的规定；5）外接地连接件的尺寸修订为与内接地连接件尺寸一样；6）塑料外壳的表面电阻测量方法修订为测量“相距（10± 0.5 ）口口长（100± 1）mm宽（1 ± 0.2 ）mm勺两平行直线段间的电阻值；7）增加了Ex 元件、熔断器、插接装置、手提灯和帽灯等内容；8)在试验部分增加了塑料的阻燃试验、塑料耐光老化试验、轻合金摩擦火花安全性试验等；9)I类电气设备无保护的透明件，在高机械危险的情况下，冲击试验能量从GB3836.1-1983的10J降为7J ;冲击试验环境温度由(25土10)C修订为(20土5)C；10)取消了玻璃透明件用尼龙冲头作冲击试验的规定；11)防爆电气设备送审时，只要求制造厂送与防爆性能有关的资料，但增加了有关工厂产品质量保证文件资料的要求。

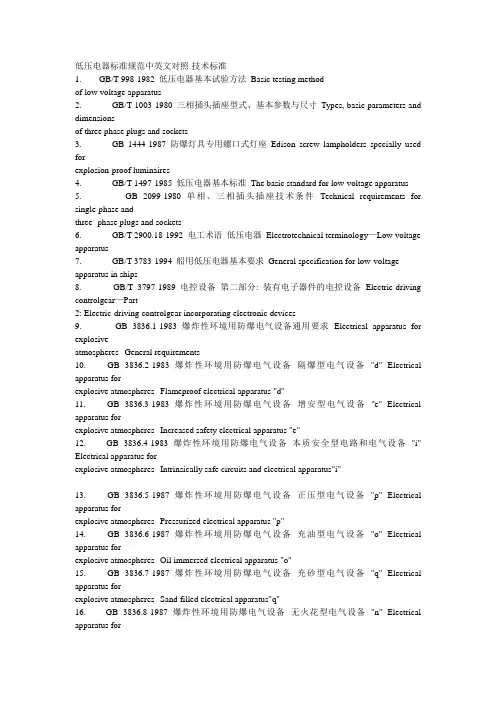

低压电器标准规范中英文对照-技术标准1. GB/T 998-1982 低压电器基本试验方法Basic testing methodof low voltage apparatus2. GB/T 1003-1980 三相插头插座型式、基本参数与尺寸Types, basic parameters and dimensionsof three phase plugs and sockets3. GB 1444-1987 防爆灯具专用螺口式灯座Edison screw lampholders specially used forexplosion-proof luminaires4. GB/T 1497-1985 低压电器基本标准The basic standard for low-voltage apparatus5. GB 2099-1980 单相、三相插头插座技术条件Technical requirements for single-phase andthree- phase plugs and sockets6. GB/T 2900.18-1992 电工术语低压电器Electrotechnical terminology—Low voltage apparatus7. GB/T 3783-1994 船用低压电器基本要求General specification for low-voltage apparatus in ships8. GB/T 3797-1989 电控设备第二部分: 装有电子器件的电控设备Electric-driving controlgear—Part2: Electric-driving controlgear incorporating electronic devices9. GB 3836.1-1983 爆炸性环境用防爆电气设备通用要求Electrical apparatus for explosiveatmospheres--General requirements10. GB 3836.2-1983 爆炸性环境用防爆电气设备隔爆型电气设备"d" Electrical apparatus forexplosive atmospheres--Flameproof electrical apparatus "d"11. GB 3836.3-1983 爆炸性环境用防爆电气设备增安型电气设备"e" Electrical apparatus forexplosive atmospheres--Increased safety electrical apparatus "e"12. GB 3836.4-1983 爆炸性环境用防爆电气设备本质安全型电路和电气设备"i" Electrical apparatus forexplosive atmospheres--Intrinsically safe circuits and electrical apparatus"i"13. GB 3836.5-1987 爆炸性环境用防爆电气设备正压型电气设备"p" Electrical apparatus forexplosive atmospheres--Pressurized electrical apparatus "p"14. GB 3836.6-1987 爆炸性环境用防爆电气设备充油型电气设备"o" Electrical apparatus forexplosive atmospheres--Oil immersed electrical apparatus "o"15. GB 3836.7-1987 爆炸性环境用防爆电气设备充砂型电气设备"q" Electrical apparatus forexplosive atmospheres--Sand filled electrical apparatus"q"16. GB 3836.8-1987 爆炸性环境用防爆电气设备无火花型电气设备"n" Electrical apparatus forexplosive atmospheres--Non-sparking electrical apparatus "n"17. GB 3836.9-1990 爆炸性环境用防爆电气设备浇封型电气设备"m" Electrical apparatus forexplosive atmospheres—Encapsulated electrical apparatus "m"18. GB 3836.10-1991 爆炸性环境用防爆电气设备气密型电气设备"h" Electrical apparatus forexplosive atmospheres—Hermetically sealed electrical apparatus "h"19. GB 3836.11-1991 爆炸性环境用防爆电器设备最大试验安全间隙测定方法Electrical apparatus forexplosive atmospheres—Method of test for ascertainment of maximum experimentalsafe gap20. GB 3836.12-1991 爆炸性环境用防爆电器设备气体或蒸汽混合物按照其最大试验安全间隙和最小点燃电流的分级Electricalapparatus for explosive atmospheres—Classification of gases or vapours with airaccording to their maximum experimental safe gaps and minimum ignitingcurrents21. GB/T 4205-1984 控制电气设备的操作件标准运动方向Standard directions of movement foractuators which control the operation of electrical apparatus22. GB/T 4720-1984 电控设备第一部分: 低压电器电控设备Electric-driving controlgear--Part 1:Electric driving controlgear composed of low-voltage apparatus23. GB 5590-1985 矿用隔爆型电磁起动器Mining type flameproof electric magnetic starters24. GB 6829-1995 剩余电流动作保护器的一般要求General requirements for residual currentoperated protective devices25. GB/T 7061-1986 船用低压开关设备和控制设备装置通用技术条件General specification forlow-voltage switchgear and controlgear assemblies in ships26. GB/T 7261-1987 继电器及继电保护装置基本试验方法Basic testing method of relay andprotective equipment27. GB/T 7417-1987 AX 系列继电器AX series relays28. GB/T 7957-1987 矿用安全帽灯Safety cap lamp for mines29. GB/T 7958-1987 煤矿用电容式发爆器Capacitor discharge type exploders for coal mines30. GB/T 9393-1988 STZ3型电子测量仪器用连接器STZ3 type connector for electronic measurement instrument31. GB/T 9466-1988 低压成套开关设备基本试验方法Basic testing method of low-voltageswitchgear assembly32. GB/T 10217-1988 电工控制设备造型设计导则The design guide of the outline andstructure for the electric control equipment33. GB/T 10231-1988 保护继电器的结构型式与基本尺寸系列Structural type and series of basicdimensions of protective relay34. GB/T 10962-1989 机床电器可靠性通则General rules of reliability for machine tool electrical components35. GB/T 10964-1989 电器附件、控制器和保护器术语Electrotechnical terminology of electricalaccessories, controls and protectors36. GB/T 11918-1989 工业用插头插座和耦合器一般要求Plugs, socket-outlets and couplers forindustrial purposes—General requirement37. GB/T 11919-1989 工业用插头插座和耦合器插销和插套尺寸互换性的要求Plugs, socket-outlets andcouplers for industrial purposes—Dimensional interchangeability requiements forpin and contact-tube accessories38. GB/T 12173-1990 矿用一般型电气设备Mining electrical apparatus for non hazardous area39. GB 12476.1-1990 爆炸性粉尘环境用防爆电气设备粉尘防爆电气设备Electrical apparatus forexplosive dust atmosphere—Dust ignition-proof apparatus40. GB/T 12944.1-1991 高压穿墙瓷套管技术条件High-voltage ceramic wall bushings—Technical specifi cations41. GB/T 12944.2-1991 高压穿墙瓷套管尺寸与特性High-voltage ceramic wall bushings—Dimensions and characteristics42. GB/T 13539.1-1992 低压熔断器基本要求General requirements for low-voltage fuses43. GB 13539.2-1992 低压熔断器专职人员使用的熔断器的补充要求Low-voltage fuses —Supplementaryrequirements for fuses for use by authorized persons44. GB 13539.4-1992 低压熔断器半导体器件保护用熔断体的补充要求Low-voltage fuses—Supplementaryrequirements for fuse-links for the protection of semiconductor devices45. GB/T 14048.1-1993 低压开关设备和控制设备总则General rules for low-voltage switchgearand controlgear46. GB 14048.2-1994 低压开关设备和控制设备低压断路器Low-voltage switchgear and controlgear--Low-voltage circuit breakers47. GB 14048.3-1993 低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器Low-voltage switchgearand controlgear--Low-voltage switches, disconnectors, switch-disconnectors andfuse-combination units48. GB 14048.4-1993 低压开关设备和控制设备低压机电式接触器和电动机起动器Low-voltage switchgear andcontrolgear--Low-voltage electromechanical contactors and motor starters49. GB 14048.5-1993 低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器Low-voltageswitchgear and controlgear--Control circuit devices and switchingelements--section 1--Electromechanical control circuit devices50. GB/T 15510-1995 控制用电磁继电器可靠性试验通则General rules for reliability test ofelectromagnetic relay for control circuits51. GB 15934-1996 电线组件Cord sets52. GB 16837-1997 家用和类似用途移动式，无联锁、带开关及熔断器组合插座的安全要求Safety requirements forswitched and fused portable multiple socket-outlet without interlock forhousehold and similar purposes53. GB 13140.1-1997 家用和类似用途低压电路用的连接器件第1部分：通用要求Connecting devices for lowvoltage circuits for household and similar purposes--Part 1: Generalrequirements54. GB 16916.1-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：一般规则Residualcurrent operated circuit-breakers without integral overcurrent protection forhousehold similar uses(RCCB)--Part 1: Genaral rules55. GB 16916.21-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第 2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性Residual current operated circuit-breakerswithout integral overcurrent protection for household and similaruses(RCCB)--Part 2.1: Applicability of the general rules to RCCB functionallyindependent of line voltage56. GB 16916.22-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第 2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性Residual current operated circuit-breakerswithout integral overcurrent protection for household and similar uses(RCCB)--Part 2.2: Applicability of the general rules to RCCB functionallydependent on line voltage57. GB 16917.1-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分：一般规则Residual currentoperated circuit-breakers with integral overcurrent protection for household andsimilar uses (RCBO)--Part 1: General rules58. GB 16917.21-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCB0) 第 2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性Residual current operated circuit-breakers withintegral overcurrent protection for household and similar uses (RCBO) Part 2.1:Applicability of the general rules to RCBO functionally independent of linevoltage59. GB 16917.22-1997 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第 2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性Residual current operated circuit-breakers withintegral overcurrent protection for household and similar uses(RCBO) Part 2.2:Applicability of the general rules to RCBO functionally dependent on linevoltage60. GB/T 16935.1-1997 低压系统内设备的绝缘配合第一部分: 原理、要求和试验Insulation coordination foreguipment within low-voltage systems--Part 1: Principles、requirements andtests61. GB 9364.1-1997 小型熔断器第1部分: 小型熔断器定义和小型熔断体通用要求Miniature fuses Part 1:Definitions for miniature fuses and general requirement for miniature fuse-links62. GB 9364.2-1997 小型熔断器第2部分: 管状熔断体Miniature fuses Part 2: Cartridge fuse-links63. GB 9364.3-1997 小型熔断器第3部分; 超小型熔断体Miniature fuses Part 3: Sub-miniaturefuse-links64. GB 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备Low-voltage switchgearand controlgear assemblies--Part 1; Type-tested and partially type-testedassemblies65. GB 7251.2-1997 低压成套开关设备和控制设备第二部分: 对母线干线系统(母线槽)的特殊要求Low-voltageswitchgear and controlgear assemblies--Part 2: Particular requirements forbusbar trunking systems(busways)66. GB 7251.3-1997 低压成套开关设备和控制设备第三部分: 对非专业人员可进入场地的低压成套开关设备和控制设备--配电板的特殊要求Low-voltage switchgear and controlgear assemblies Part 3: Particularrequirements for low-voltage switchgear and controlgear assemblies intended tobe installed in places where unskilled persons have access for theiruse--Distribution boards67. GB 3836.13-1997 爆炸性气体环境用电气设备第13部分: 爆炸性气体环境用电气设备的检修Electrical apparatusfor explosive gas atmospheres--Part 13: Repair and overhaul for apparatus usedin explosive gas atmospheres68. GB/T 17193-1997 电气安装用超重荷型刚性钢导管Extra-heavy duty rigid steel conduits forelectrical installations69. GB/T 17194-1997 电气导管电气安装用导管的外径和导管与配件的螺纹Conduits for electricalpurposes--Outside diameters of conduits for electrical installations and threadsof conduits and fittings70. GB 17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求Connecting devices--Flatquick-connect terminations for electrical copper conductors--Safetyrequirements71. GB/T 9815-1998 家用及类似用途的熔断器Fuses for domestic and similar purposes72. GB 13140.2-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立部件的带螺纹型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposesPart 2: Particular requirements for connecting devices as separate entities withscrew-type clamping units73. GB 13140.3-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposesPart 2: Particular requirements for connecting devices as separate entities withscrewless-type clamping units74. GB 13140.4-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立单元的带剌穿绝缘型夹紧件的连接器件的特殊要求Connecting devices for low voltage circuits for household and similar purposesPart 2: Particular requirements for connecting devices as separate entities withinsulation piercing clamping units75. GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求Connecting devices--Safetyrequirements for screw-type and screwless-type clamping units for electricalcopper conductors76. GB 9816-1998 热熔断体的要求和应用导则Thermal-Links-Requirements and applicationguide77. GB 14536.1-1998 家用和类似用途电自动控制器第1部分: 通用要求Automatic electrical controlsfor household and similar use Part 1: General requirements78. GB/T 17499-1998 家用洗衣机电脑程序控制器Microcomputer controller for householdwashing machine79. GB 14048.7-1998 低压开关设备和控制设备辅助电器第1部分: 铜导体的接线端子排low-voltage switchgearand controlgear Ancillary equipment Section 1-Terminal blocks for copperconductors80. GB 14048.8-1998 低压开关设备和控制设备辅助电器第2部分: 铜导体的保护导体接线端子排Low-voltageswitchgear and controlgear Ancillary equipment Section 2: Protective conductorterminal blocks for copper conductors81. GB 14048.6-1998 低压开关设备和控制设备接触器和电动机起动器第2部分: 交流半导体电动机控制器和起动器Low-voltageswitchgear and controlgear Contactors and motor-starters Section 2: ACSemiconductor motor controllers and starters82. GB 14048.9-1998 低压开关设备和控制设备多功能电器(设备) 第2部分: 控制与保护开关电器(设备) Low-voltageswitchgear and controlgear Multiple function equipment Section 2: Control andprotective switching devices(or equipment)(CPS)83. GB 7251.4-1998 低压成套开关设备和控制设备第四部分: 对建筑工地用成套设备(ACS)的特殊要求Low-voltageswitchgear and controlgear assemblies Part 4: Particular requirements forassemblies for construction sites(ACS)84. GB 7251.5-1998 低压成套开关设备和控制设备第五部分: 对户外公共场所的成套设备动力配电网用电缆分线箱(CDCs)的特殊要求Low-voltage switchgear and controlgear assemblies Part 5: Particularrequirements for assemblies intended to be installed outdoors in publicplaces--Cable distribution cabinets (CDCs)for power distribution in networks85. GB 13140.5-1998 家用和类似用途低压电路用的连接器件第2部分: 扭接式连接器件的特殊要求Connecitng devicesfor low-voltage circuits for household and similar purposes Part 2: Particularrequirements for twist-on connecting devices86. GB 17701-1999 设备用断路器Circuit-breaker for equipment87. GB 10963-1999 家用及类似场所用过电流保护断路器Circuit-breakers for overcurrent protection for household and similar installation。

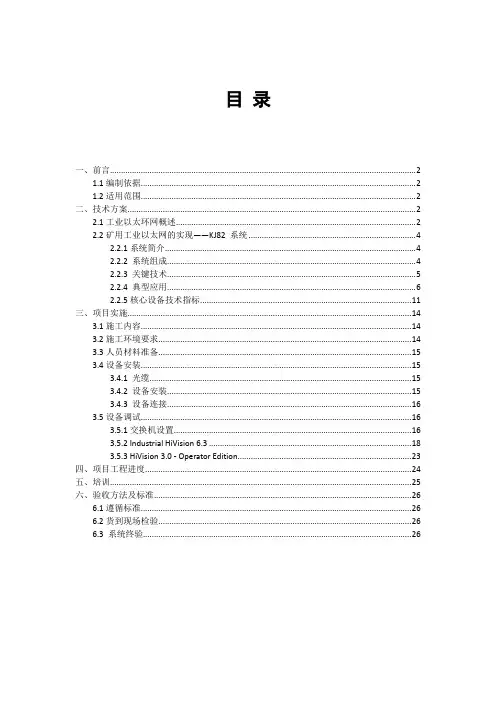

目录一、前言 (2)1.1编制依据 (2)1.2适用范围 (2)二、技术方案 (2)2.1工业以太环网概述 (2)2.2矿用工业以太网的实现——KJ82 系统 (4)2.2.1系统简介 (4)2.2.2 系统组成 (4)2.2.3 关键技术 (5)2.2.4 典型应用 (6)2.2.5核心设备技术指标 (11)三、项目实施 (14)3.1施工内容 (14)3.2施工环境要求 (14)3.3人员材料准备 (15)3.4设备安装 (15)3.4.1 光缆 (15)3.4.2 设备安装 (15)3.4.3 设备连接 (16)3.5设备调试 (16)3.5.1交换机设置 (16)3.5.2 Industrial HiVision 6.3 (18)3.5.3 HiVision 3.0 - Operator Edition (23)四、项目工程进度 (24)五、培训 (25)六、验收方法及标准 (26)6.1遵循标准 (26)6.2货到现场检验 (26)6.3 系统终验 (26)一、前言作业指导书始终遵循该系统应具备可靠性、先进性、稳定性、实用性原则，满足工程项目实施要求，使项目实施有章可循，使工作过程控制规范化，保证全过程的安全和质量。
1.1编制依据1）《煤矿安全规程》和《煤矿设计规范》2）MT《煤矿通信、检测、控制用电工电子产品通用技术要求》3）《爆炸性环境用防爆电气通用设备要求》4）《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》项GB3836.4-831.2适用范围项目经理、工程实施人员，以及煤矿该系统维护人员二、技术方案2.1工业以太环网概述所谓工业以太环网，是指技术上与商用以太网(即 IEEE802.3 标准)兼容，但在产品设计时，在材质的选用、产品的强度、适用性以及实时性等方面能满足工业现场的需要。
简言之，工业以太网是将以太网应用于工业控制和管理的局域网技术。
目前的工业控制领域有两种较为流行的技术方案，一个是现场总线技术，另一个就是工业以太网技术。
