现代通信技术概论 卫星通信系统
- 格式:pptx
- 大小:509.83 KB
- 文档页数:72
JIANGSU UNIVERSITY OF TECHNOLOGY学习《现代通信技术概论》的认识与体会学院:电气信息工程学院专业:电子信息工程班级:xxxxxxxxxxxxxxxxx姓名:xxxxxxxxx学号:xxxxxxxxxxxxx指导老师:张维玺设计时间: ______2013年6月21 日_______学习《现代通信技术概论》的认识与体会摘要:21世纪是一个信息社会,信息交流已成为人们生活的基本需要。
现代通信系统是信息时代的生命线,通信是推动人类社会文明、进步与发展的巨大动力。
人类社会是建立在信息交流的基础上的,所以人们总是离开信息的传递,古代的人力、马力以及烽火台,到现代社会的文字、书信、电报、电话、传真、电视以及电子邮件等,尽管通信的方式各种各样,传递的内容千差万别,但都有一个共性,那就是进行信息的传递。
因此,通信的任务就是要克服信息源与接收者之间在地里上的障碍,迅速而准确的传递信息。
但是,随着社会的发展和技术的进步,人们对传递信息的要求越来越高,人类通信交流的方式越来越复杂。
由于用电的方式能使消息几乎在任意距离上实现迅速、有效、准确、可靠地传递。
In the 21st century is an information society, information exchange has become the basic needs of people's life. Modern communication system is the lifeline of the information age, communication is to promote the development of human social civilization and progress and great power. Is based on the information exchange on the basis of human society, so people always leave the information transmission, the ancient human, horsepower, and beacon tower, to the modern society of words, letters, telegraph, telephone, fax, television and email, despite all kinds of communication way, pass the content of the differ in thousands ways, but there is a common, that is to transfer information. Communication task, therefore, is to overcome the obstacle of the information source and the receiver in the field between, rapid and accurate information. However, with the development of the society and the progress of technology, people more and more high requirement for transfer of information, human communication means of communication is more and more complex. Because of the way electricity can make the news almost at any distance to realize rapid, effective, accurate and reliable transmission.关键词:通信技术;光纤通信;卫星通信;计算机通信一、《现代通信技术概论》主要内容通过本学期《现代通信技术概论》的学习,让我们对现代通信技术有了一定的认识和了解。
第一章1. 通信的发展分为3个阶段:语言和文字通信阶段;电通信阶段;电子信息时代。
2. 通信系统的模型:信源,发送设备,信道,接收设备,信宿,噪声源。
3. 通信系统的分类:按通信内容:语音通信、数据通信、图像通信、多媒体通信。
按信号特征:模拟通信系统、数字通信系统。
按传输介质分:有线通信(双绞线、同轴电缆、光纤通信)、无线通信(短波、微波、卫星)。
4. 信息是人们在人类社会和自然界中需要传递、交换、存储和提取的抽象内容。
5. 信号的分类:确知信号和随机信号;周期信号和非周期信号;数字信号和模拟信号。
6. 最简单的数字信号是二元码或二进制码。
从信号电压是否占满整个符号持续期分为归零码和不归零码。
7. 信息处理的主要目的有:提高有效性;提高抗干扰性;改善主观感觉效果;对信息进行识别和分类;分离和选择信息。
8. 信息处理需要进行以下几方面:信源编码;加密;信道编码。
9. 信道是指以介质传输为基础的信号通路。
10.噪声的分类:按照来源分:人为噪声和自然噪声。
按性质来分:脉冲噪声、窄带噪声、起伏噪声。
11.信道的分类:传输介质:明线、双绞线、同轴电缆、光纤、微波通信、卫星通信;通信方式:单工通信、半双工通信、全双工通信;传输方式:串行传输、并行传输;同步方式:异步传输、同步传输;复用方式:频分复用、时分复用、码分复用、波分复用。
12.通信系统的性能指标有两个:传输速率和差错率。
13.构成通信网组成的基本要素(硬件)是:终端设备、传输链路、转接交换设备。
14.通信网的拓扑结构:星形网、树形网、网状网、环形网、总线形网、复合形网。
15.传统通信网络由传输、交换、终端3大部分组成。
16.通信协议有以下三个要素:语义:需要发出何种控制信息、完成何种协议以及作出何种应答,通俗地说是“讲什么”。
语法:数据与控制信息的结构或格式等,“怎么讲”。
同步:规定事件实现顺序的详细说明,即确定通信状态的变化和过程。
17.协议分层的优点:①各层之间相互独立;②灵活性好,任何一层发生变化,只要接口关系保持不变,其他各层均不受影响;③结构上可以隔开,各层都可以采用最合适的技术来实现;④易于实现和维护。
第1章绪论一、主要内容1.消息与信息的关系消息是信息的表现形式,而信息是消息中所包含的有意义的内容。
2.信号的时域和频域特性信号的时域特性和频域特性分别从时间和频率两个角度对同一个信号的描述。
通过“傅里叶分析理论”实现时域与频域的相互转换。
3.信号的带宽一个信号所包含的最高频率fh与最低频率fl之差,称为信号的带宽,它反映了信号所拥有的频率范围。
4.电平通信中常用电平表示某点信号的强弱,它是一个相对的概念。
某点的功率电平定义为该点信号的功率与一个基准参考点的功率的比值。
5.信号的衰减与增益衰减与增益通常用分贝(dB)的形式来表示,定义为:其中,为输入端信号功率;为输出端信号功率。
【例】把10mW功率信号加到输入端并在输出端测得功率5mW,衰耗约为。
6.信息及其度量信息是消息中包含的有意义的内容。
它可以度量,用“信息量”来表示。
(1)信息量的定义信息量与消息出现的概率有关,。
消息出现的概率越大,信息量越小。
(2)信息量的单位信息量的单位是由信息量计算公式中对数底数决定的。
当底数为2时信息量的单位为比特(bit)。
(3)信息量的计算单一符号的信息量:等概离散消息的信息量:M进制的符号等概独立发送,则传送每一符号的信息量为:7.通信系统可分为信源、发送设备、传输媒介(信道)、噪声源、接收设备和信宿。
信源的作用是把各种消息转换成原始电信号。
发送设备的任务是把信源发出的原始电信号变换成适合在传输媒介上传输的传输信号,即完成信源与传输媒介之间的匹配。
传输媒介用以传送信息。
噪声源不是人为加入的设备,而是通信系统中各种设备以及信道中所固有的。
接收设备的作用是完成发送设备的反变换处理,以便恢复原始电信号。
信宿的作用是将原始电信号转换成相应的消息。
8.通信系统的质量指标(1)主要指标一个是有效性(指信息传输的速度),另一个是可靠性(指信息传输的质量)。
对于数字系统,有效性可用传输速率来度量,传输速率一般用码元传输速率(传码率)和信息传输速率(传信率)表征。

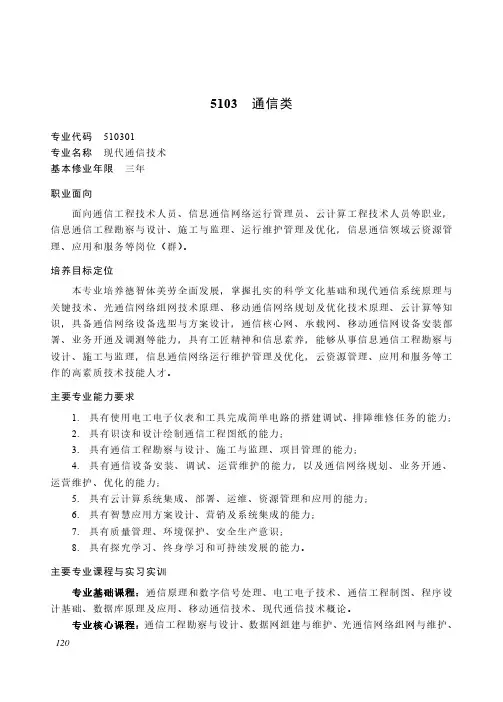

5103通信类专业代码510301专业名称现代通信技术基本修业年限三年职业面向面向通信工程技术人员、信息通信网络运行管理员、云计算工程技术人员等职业,信息通信工程勘察与设计、施工与监理、运行维护管理及优化,信息通信领域云资源管理、应用和服务等岗位(群)。
培养目标定位本专业培养德智体美劳全面发展,掌握扎实的科学文化基础和现代通信系统原理与关键技术、光通信网络组网技术原理、移动通信网络规划及优化技术原理、云计算等知识,具备通信网络设备选型与方案设计,通信核心网、承载网、移动通信网设备安装部署、业务开通及调测等能力,具有工匠精神和信息素养,能够从事信息通信工程勘察与设计、施工与监理,信息通信网络运行维护管理及优化,云资源管理、应用和服务等工作的高素质技术技能人才。
主要专业能力要求1. 具有使用电工电子仪表和工具完成简单电路的搭建调试、排障维修任务的能力;2. 具有识读和设计绘制通信工程图纸的能力;3. 具有通信工程勘察与设计、施工与监理、项目管理的能力;4. 具有通信设备安装、调试、运营维护的能力,以及通信网络规划、业务开通、运营维护、优化的能力;5. 具有云计算系统集成、部署、运维、资源管理和应用的能力;6. 具有智慧应用方案设计、营销及系统集成的能力;7. 具有质量管理、环境保护、安全生产意识;8. 具有探究学习、终身学习和可持续发展的能力。
主要专业课程与实习实训专业基础课程:通信原理和数字信号处理、电工电子技术、通信工程制图、程序设计基础、数据库原理及应用、移动通信技术、现代通信技术概论。
专业核心课程:通信工程勘察与设计、数据网组建与维护、光通信网络组网与维护、120移动通信网络建设与部署、移动通信网络规划与优化、网络功能虚拟化技术及应用、智慧场景设计及应用。
实习实训:对接真实职业场景或工作情境,在校内外进行线务工程实训、宽带接入实训、光通信网络部署与业务开通实训、移动通信网络部署与业务开通实训、智慧场景综合实训等实训。
现代通信技术自测题库第1章(概论)自测题1. 填空题(1)按信道中传输的信号,可将通信分为__________和__________;按传输信道,可将通信分为_________和__________。
(2)将基带信号的频谱搬移至较高的频率范围,使其能转换成适合于信道传输的信号,这一过程称为____________。
(3)通信网组成的三个基本要素是_________,__________和_________。
(4)衡量通信系统的主要指标是__________和__________。
(5)数字通信系统的质量指标具体用__________和__________表示。
(6)根据噪声在信道中的表现形式,可分为__________和__________两类。
(7)现代通信技术的发展特征可归纳为数字化、综合化、融合化、智能化、__________和__________。
2. 选择题(1)信源信号通常不适于直接在信道上传输,它需要由__________进行某种变换,使其适合在信道中传输。
a. 中继器b. 发送设备c. 接收设备d. 低通设备(2)下列哪一类介质不属于有线通信__________。
a. 双绞线b. 同轴电缆c. 红外线d. 光纤(3)通信网上数字信号传输速率用__________来表示,而模拟信号传输速率用__________表示。
a. bitb. bytec. Hzd. dBe. bit/sf. byte/sg. volt/s(4)目前,国际通信标准制定的官方机构是_____________。
a. CCITTb. ISOc. ANSId. ITU(5)光纤通信________ 的特点正适应高速率大容量数字通信的要求。
a. 呼损率低b. 覆盖能力强c. 传输频带宽d. 天线增益高(6)复合型网是网络结构中最常见的形式,其特点是将________和_________结合。
a. 星形网b. 树形网c. 网状网d. 环形网(7)“电气和电子工程师协会”的英文缩写是__________。
