定位和测量放线施工方法和技术措施

定位和测量放线施工方案放线施工是指根据设计图纸要求，在施工现场进行地面标志物的定位和测量，用于指导施工人员进行准确的施工操作。

下面是一份定位和测量放线施工方案的示例，共有700字。

一、目的：本方案旨在保证施工现场进行地面标志物的准确定位和测量，建立起合理的放线方案，确保施工的正确进行和质量的保证。

二、重要性：1. 放线是确定施工现场的重要依据，直接影响后续施工的准确性和质量；2. 设计图纸上的标志物需要在实际施工现场做出相应的位置标记，以便指导施工人员进行施工操作；3. 正确放线可以避免因位置偏差而引起的重新施工，节约施工时间和人力成本。

三、具体措施：1. 放线前准备：a. 详细了解设计图纸上的放线要求，包括标志物的大小、间距、位置等；b. 检查放线工具的完好性，如放线盘、尺子、平板等；c. 根据设计要求选择合适的放线材料，如红线、蓝线等。

2. 放线操作：a. 根据设计图纸的放线要求，确定标志物的起点和方向，并在其周围进行标记；b. 根据测量要求，将放线材料拉直，拉紧，固定于起点；c. 通过对角线方法或三角定位等方式，在施工区域内放置临时点位，并进行标记；d. 根据标志物的间距和位置要求，在临时点位上进行放线，用放线工具测量和标记；e. 保证放线的准确性，可通过多次测量和对比来核实。

3. 放线检查：a. 在放线结束后，对放线的准确性进行检查，对不符合要求的进行调整；b. 使用测量工具如测量尺、经纬仪等测量放线的实际位置，与设计图纸上的标注进行对比；c. 对放线后的临时点位进行记录和标记，方便后续施工的引导；d. 在放线完成后，清理施工现场，确保安全和整洁。

四、安全措施：1. 对施工现场进行安全检查，排除与放线操作相关的安全隐患；2. 在进行放线操作时，要确保放线工具和材料的稳固和牢固，避免引起意外伤害；3. 根据现场情况设置警示标志，确保其他人员的安全；4. 定期进行安全培训和交流，提高各方人员对安全问题的认识和重视程度。

施工方案、施工方法及技术措施（一）工艺标准化、规范化措施1、测量放线（1）建筑物定位根据规划局提供的红线定位图进行工程测量定位，建立测量控制网，并采取措施加以保护，供施工过程中控制轴线及高程使用。

（定位过程插入）建筑物定位放线后，须经规划部门验线后才能进行施工。

土方开挖前，把控制线及轴线投到基坑开挖边线约2m 处的龙门板上，并在每条控制线上设两个固定桩控制点，以备基坑开挖后及下步施工用。

建筑物定位后，根据地质报告及验收规范确定长江路一侧基槽边坡为1：0.75，计算出基槽上口宽度，用白灰撤出开挖边界线。

（2）高程测定依据规划图给定的绝对高程点，用DS3水准仪把设计给定的±0.000绝对高程引测到护壁桩顶连系梁上做三处永久水准点，作为下步施工及校核的依据。

（3）标高及轴线测设基槽开挖到一定深度后，在槽壁上水平钉入一木桩，使桩的上表面离槽底设计标高500mm，作为清理槽底及基础垫层施工控制标高用。

土方机械开挖至设计标高、人工清槽后，在槽底重新进行测量定位，使用DJ2激光经纬仪把地面上预留的控制轴点投到槽底，钉龙门板挂线，根据纵、横向控制轴及基础平面布置图排尺分出建筑物各轴线，并进一步定出各基础的中心、位置，报请监理复验后进行下部施工。

（4）楼层轴线投测基础施工时，采用外控法对建筑物轴线进行控制；主体结构施工时采用内控法进行控制。

基础施工时把控制点用埋件固定于负一层顶板砼板面上，做为初始控制点。

每层顶板施工时，在控制轴的交点处及控制轴上任一点M处用木盒预留出200×200箱形孔洞，使用DJ2型激光经纬仪光学对中下层控制点，把控制轴的十字线投放到该层200×200孔洞上搁放的玻璃板上，在楼板上用墨线弹出永久的中心控制十字线，作为该层轴线测放的依据。

每层楼板轴线抄测完毕后，都要在边轴交汇处立经纬仪校核轴线是否垂直及尺寸闭合差是否满足规范要求。

（5）标高测量控制结构施工时将±0.000标高精确地引测到塔吊节上，每层高程传递都沿塔吊节用钢尺从±0.000标高直接量取后用水准引测到楼层使用，作为柱、墙浇筑、支模的高程传递依据，并对各楼层水平点进行闭合测定。

放线、测量、定位的技术措施一、测量控制方式根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。

使用精密水准仪进行高程控制，辅以全站仪进行校核。

现场测量工作包括：建筑物平面控制；高程控制；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等。

对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。

对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。

二、钢结构施工测量构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。

测量人员随时检查构件的几何尺寸与设计值是否相符。

1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。

以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。

预埋钢板位置允许偏差预埋钢板位置允许偏差钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。

监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。

具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤。

第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。

2、柱平面控制线测放首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。

其次，在柱的下端与基础控制线相对应位置画出明显标记。

柱安装允许偏差标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。

在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。

测量放线施工方案与技术措施摘要测量放线是建筑施工中至关重要的一步，准确的放线是保障工程质量的基础。

本文将介绍测量放线的施工方案和技术措施，以确保施工过程中的准确性和高效性。

1. 引言在建筑施工中，准确的放线是保证工程质量的前提。

测量放线是将设计图纸上的线型和尺寸转移到实地施工中的关键步骤，对传统工程施工至关重要。

本文将着重介绍测量放线的施工方案和技术措施。

2. 施工方案2.1 放线前准备在进行测量放线前，需要做好以下准备工作：•调查研究地形地貌，了解工程场地情况；•准确理解设计图纸，明确标示各个测量点的位置和坐标；•确保测量仪器和工具的准确性和完好性。

2.2 放线过程放线过程中应严格按照设计图纸的要求进行，保证测量的准确性和精度。

放线过程中需注意以下几点：•测量时保持仪器的稳定性和准确性；•遵循标准的放线程序，确保每个测量点的准确性；•重视现场环境因素，避免误差的发生。

2.3 放线后处理放线完成后，需要对放线数据进行整理和分析，确保数据的可靠性和准确性。

同时，及时调整和修正可能出现的问题，保证施工过程的顺利进行。

3. 技术措施3.1 使用先进的测量仪器随着科技的不断进步，现代测量仪器的精度和准确性得到了大幅提升，施工中可以采用先进的测量仪器，如全站仪等，提高放线的精度和效率。

3.2 制定科学的放线方案在进行放线前，应根据具体工程情况制定科学的放线方案，合理安排测量点位置和顺序，最大程度地减少误差的发生。

3.3 做好质量控制在放线过程中应做好质量控制工作，定期检查测量数据的准确性，及时调整和修正可能存在的问题，确保放线数据的可靠性。

4. 结论测量放线是建筑施工中不可或缺的重要环节，本文从施工方案和技术措施两个方面对测量放线进行了详细介绍。

在施工过程中，应根据具体工程情况制定科学的放线方案，并采用先进的测量仪器，做好质量控制工作，以确保放线工作的准确性和效率，从而提高工程质量和工作效率。

建筑工程定位和测量放线测量内容技术施工方案建筑工程的定位和测量是建筑施工的重要环节之一，它直接影响到建筑物的质量和准确性。

本文将从定位和测量放线两个方面，探讨建筑工程定位和测量的内容和技术施工方案。

一、定位建筑工程的定位是指确定建筑物在地面上的位置和方位。

定位的目的是为了确保建筑物的布局与设计图纸一致，以及满足建筑物周围环境和规划要求。

1.1测量控制网的建立在建筑工程定位中，首先需要建立一个测量控制网，作为后续测量的基准。

控制网一般由边界控制线和主控制线组成，边界控制线用于确定建筑物的边界，主控制线用于确定建筑物主体的位置和方位。

1.2标志物的设置在建筑工程定位中，需要在建筑物边界和主体上设置一些标志物，以便后续的测量和放线工作。

标志物包括测量桩、石墩、引线桩等，它们应符合国家测绘标准，具有良好的稳定性和耐久性。

二、测量放线测量放线是根据设计图纸进行实地测量，将建筑物在地面上标出具体位置和方位的过程。

它是建筑工程的重要环节，是建筑物具体实施的基础。

2.1基础测量基础测量是建筑工程测量的第一步，它是为了确定建筑物的准确位置和坐标。

基础测量包括水平测量和高程测量两个方面。

水平测量通常采用全站仪进行，通过测量控制点的水平坐标，确定建筑物的准确位置和方位。

高程测量通常采用水准仪进行，通过测量控制点的高程，确定建筑物的准确高度和地形。

2.2结构放线结构放线是根据设计图纸，将建筑物的结构要素标出在地面上的过程。

主要包括平面放线和立面放线两个方面。

平面放线主要是将建筑物的平面要素标出在地面上，包括建筑物轴线、墙体线、柱子位置等。

它通常采用全站仪进行测量，通过控制点的坐标，确定建筑物平面要素的具体位置和方位。

立面放线主要是将建筑物的立面要素标出在地面上，包括楼板高度、梁高、柱高等。

它通常采用水准仪进行测量，通过控制点的高程，确定建筑物立面要素的具体高度和位置。

2.3设备放线设备放线是将建筑设备和管道的位置标出在地面上的过程。

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。

本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。

二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。

控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。

2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。

需要提前检查仪器的精度和工作状况。

3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。

1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。

控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。

2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。

放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。

3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。

常见的放线方式有基准线放线、交点放线、中心放线等。

放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。

4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。

一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。

四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。

1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。

2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。

3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。

4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。

测量定位放线施工方案一、施工项目概述本施工方案是针对测量定位放线工程而制定的，旨在明确施工目标、方法、程序和安全措施，确保施工的准确性和安全性。

二、施工目标1.定位测量：根据设计要求，确定建筑物、道路等各个部位的准确位置。

2.放线施工：按照设计图纸和规范要求，进行建筑物、道路等各个部位的准确放线。

三、施工方法1.定位测量方法：a.使用全站仪进行测量，根据所得数据进行计算，确定建筑物、道路等各个部位的坐标。

b.使用GPS进行定位，结合地理信息系统进行数据处理，确定建筑物、道路等各个部位的位置。

2.放线施工方法：a.根据定位测量结果，使用铅丝、尺子等工具在实地进行准确放线。

b.使用激光设备进行放线，根据测量结果将激光指向需要放线的部位。

四、施工程序1.准备工作：a.确认施工地点和范围。

b.确定测量方法和仪器设备。

c.准备所需的工具和材料，如全站仪、GPS、铅丝、尺子、激光设备等。

2.定位测量：a.根据设计要求，选择合适的定位测量方法。

b.进行实地测量，记录所得数据。

c.根据所得数据进行计算，确定建筑物、道路等各个部位的坐标或位置。

3.放线施工：a.根据定位测量结果，选择合适的放线方法。

b.在实地进行准确放线，使用铅丝、尺子等工具或激光设备。

c.检查放线结果的准确性和符合设计要求。

4.施工总结：a.对定位测量和放线施工进行总结和评价。

b.根据实际情况，调整和改进施工方案。

五、安全措施1.在测量和放线过程中，要注意人身安全，穿戴符合施工要求的工作服和安全帽。

2.确保测量仪器设备的正常运行和安全使用，避免发生意外事故。

3.在施工现场设置警示标志，防止无关人员进入，并设置施工区域的临时控制措施。

4.合理安排工作人员的工作时间和工作量，避免疲劳造成的安全隐患。

5.定期进行安全检查和隐患排查，及时采取措施进行整改。

六、总结通过本施工方案的制定和实施，可以确保测量定位放线工程的准确性和安全性。

同时，也为项目进度的控制和施工质量的监督提供了可靠依据。

工程定位测量及放线方案一、前言随着现代工程建设的日益复杂和精细，工程定位测量及放线成为工程测量的重要环节。

工程定位测量及放线作为保证工程建设质量的重要手段，其准确性直接影响着工程的施工质量和工程的整体效果，因此需要采用科学的方法和合理的方案进行实施。

本文将结合实际工程案例，从测量技术、放线手段、设备选择、施工流程等方面进行详细说明，以期为工程定位测量及放线提供合理可行的方案。

二、测量技术1.全站仪测量技术：全站仪是一种高精度的测量仪器，其高度测量精度和测量范围广泛的特点，使其成为工程定位测量中常用的仪器之一。

全站仪测量技术具有测量快速、精度高、误差小等优点，可以满足工程建设的测量需求。

2.DGPS测量技术：差分全球定位系统(DGPS)是一种高精度的定位测量技术，其利用多个GPS基站进行数据处理，实现高精度的定位测量。

DGPS测量技术在工程定位测量中可以满足高精度、长距离、复杂环境的测量需求。

3.激光测距仪测量技术：激光测距仪是一种测距精度高、测量速度快的测量仪器，其广泛应用于工程定位测量中。

激光测距仪测量技术适用于短距离、室内外等多种环境下的测量需求。

以上测量技术可以根据工程实际需求进行灵活选择，结合现代化测量技术和仪器设备，可以保证工程定位测量的准确性和可靠性。

三、放线手段1.地面放线：地面放线是一种常用的放线手段，其通过在地面上进行临时标记、划线等方式，实现放线的目的。

地面放线的优点是操作简单、成本低廉、适用范围广泛，是工程定位测量中常用的放线手段之一。

2.激光放线：激光放线是一种高精度、快速、自动化的放线手段，其通过激光测距仪、激光标记仪等设备实现放线的目的。

激光放线可以适用于长距离、复杂环境等工程定位测量中的放线需求。

3.GPS放线：全球定位系统(GPS)是一种高精度的定位系统，其通过卫星信号进行定位测量，实现放线的目的。

GPS放线适用于大范围、长距离的工程定位测量，具有快速、精度高的特点。

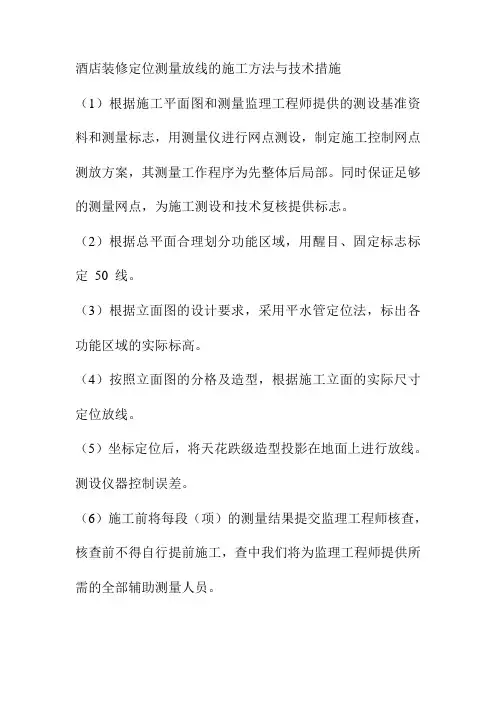

酒店装修定位测量放线的施工方法与技术措施
（1）根据施工平面图和测量监理工程师提供的测设基准资料和测量标志，用测量仪进行网点测设，制定施工控制网点测放方案，其测量工作程序为先整体后局部。

同时保证足够的测量网点，为施工测设和技术复核提供标志。

（2）根据总平面合理划分功能区域，用醒目、固定标志标定50 线。

（3）根据立面图的设计要求，采用平水管定位法，标出各功能区域的实际标高。

（4）按照立面图的分格及造型，根据施工立面的实际尺寸定位放线。

（5）坐标定位后，将天花跌级造型投影在地面上进行放线。

测设仪器控制误差。

（6）施工前将每段（项）的测量结果提交监理工程师核查，核查前不得自行提前施工，查中我们将为监理工程师提供所需的全部辅助测量人员。

一、定位和丈量放线施工方法和技术举措1、丈量放线施工方案基本要求：(1)依照设计和施工技术要求，做好各项丈量放线工作。

(2)依照丈量、核实、确立画线三个步骤进行。

保证全部项目都横平竖直，切合规范。

(3)重视丈量工作。

选派技术水平高、操作娴熟的专业人员作业，确立后使用专用笔及墨斗放线。

2、进场后第一对建设单位供给施工图进行图上复核，以保证设计图纸的正确。

其次，与建丈量放线表示图设单位一道对现场的坐标点和水平点进行交接验收，发现偏差过大时应与建设单位或设计单位共同商讨办理方法，经确认后方可正式定位。

3、丈量放线方法(1)依照建筑图样和装饰图样会审后的纪要，先丈量标高、轴线地点、门洞尺寸、地面、墙面的平坦度，作基层丈量记录，如发现问题实时与建设单位联系。

(2)现场放线，要点是给出各作业面的基准线，并同时检查与各专业安装置套的节点控制。

(3)图样放大样与现场放大样相联合，重要部分，比如地面、及天花，应采纳电脑图样放样与现场实测。

4、工程定位后要经建设单位查收合格后方可开始施工。

5、丈量人员于施工前，由施工技术人员现场进行技术交底，依照设计图纸用墨线划出装饰物的地点，经技术人员勘查无误后，方可进行施工，全部尺寸正确性以图纸设计为准。

6、放样项目包含：(1)查对 50线；(2)墙面资料切割线；(3)龙骨定位线；(4)门地点线；(5)地面资料切割线；在地坪放样确立后，应于施工范围内设置标准水平线，同时达成地坪高程差校正、墙面龙骨定位线及天花板高程弹线作业，以供给施工人员做为地坪及立面施工的微调依照。

7、丈量精度的保证(1)天花工程施工丈量精度控制进行天花丈量放线必定要注意天花内的管道与设施的测定；确立吊顶造型地点线。

关于规则的室内空间，可先在一个墙面测出吊顶造型的高低参差地点距离，以此距离尺寸划出平行于墙面的直线；再从此外三个墙面用同样的方法划出直线，即可获得吊顶造型变化的外框线；依据别的框线，再进一步划出主要局部变化的地点线。

测量放线施工方案与技术措施放线施工方案和技术措施是在工程施工过程中进行测量和布置的重要工作。

为了确保工程质量和进度，以下是一个针对测量放线施工方案和技术措施的详细介绍。

一、放线施工方案：1.确定测量控制点：根据设计图纸和施工方案，确定需要测量的控制点，并在地面上进行标定。

2.编制放线表格：将需要进行放线的控制点，按照一定的顺序编制放线表格，明确每个点的坐标和放线要求。

3.放线仪器选择：根据放线的具体要求，选择适当的放线仪器，如全站仪、自动水平仪等。

4.放线过程：按照放线表格的要求，使用放线仪器进行测量和放线。

在放线过程中，可以采用配线桩、线杆等标志物来辅助放线。

5.放线记录：在放线过程中，要及时准确地记录每个点的放线坐标和放线结果。

并将放线的数据与设计图纸进行核对。

6.放线结果检查：放线工作完成后，要进行放线结果的检查和核对。

确保放线的准确性和可靠性。

7.放线报告编制：根据放线结果，编制放线报告，并将报告提交给相关部门或单位进行审批和备案。

二、技术措施：1.仪器校准：在进行放线前，要对使用的放线仪器进行校准。

保证仪器的准确性和稳定性。

2.放线精度要求：根据工程的具体要求，确定放线的精度要求。

并采取相应的技术措施来保证放线的精度。

3.地形复杂区域的处理：对于地形复杂的区域，如山区和河流交叉区域，要针对具体情况采取不同的放线技术措施。

如采用无线局域网和GPS 技术进行放线。

4.放线过程中的防护措施：在放线过程中，要注意保护放线仪器，避免受到外部的干扰和损坏。

同时要保护测量控制点，防止被误移或破坏。

5.数据处理和分析：在放线完毕后，要对放线数据进行处理和分析。

检查放线的准确性，并根据需要对放线结果进行调整和修正。

6.安全措施：在进行放线施工时，要注意安全事项。

遵守相关的安全规章制度，确保人员的安全和仪器的安全。

7.合理安排放线顺序：根据工程的进度和施工要求，合理安排放线的顺序。

避免放线的顺序和施工的顺序产生冲突。

定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节，尤其是在放线施工过程中更是必不可少的步骤。

准确的放线施工方案能够确保施工的精度和质量，减少误差和疏忽带来的风险。

本文将介绍定位和测量放线施工方案的根本原那么和步骤，以及需要注意的问题。

2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前，需要先确定一个坐标系。

常用的坐标系包括全站仪坐标系、工程坐标系等。

根据实际情况选择适合的坐标系，确保施工过程的一致性和准确性。

2.2 确定基准点基准点是定位和测量放线的起点，一般选择在工地的固定地点，如角点、墙边等。

选择基准点时需要考虑到其稳定性和易辨识性，以便后续的放线工作可以基于该点进行计算和测量。

2.3 线路布置线路布置是定位和测量的重要步骤，其目的是确定放线的路径和方向。

根据施工图纸和设计要求，确定需要放线的点位和线路，并使用测量工具〔如全站仪、测量尺等〕进行测量和标记。

3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器，可以同时进行距离、角度和高差的测量。

使用全站仪进行测量时，需要设置好测量参数和目标点，在测量过程中保持稳定和准确。

3.2 使用测量尺测量尺是一种常见且简便的测量工具，适用于一些简单的测量任务。

在使用测量尺进行测量时，要保持尺子的水平和直立，减小误差的发生。

3.3 使用放线仪放线仪是专门用于放线工作的工具，可以通过拉线或发出激光等方式进行放线。

使用放线仪进行放线时，要注意保持仪器的稳定和准确，防止产生误差。

4. 考前须知4.1 系统校验在进行定位和测量放线之前，需要对测量仪器进行系统校验，确保仪器的准确性。

校验的内容包括校正仪器的误差、检查仪器的状态等。

4.2 数据记录在进行定位和测量放线时，要及时记录测量数据，并进行标注。

记录的内容包括测量的位置坐标、测量的误差等，以备后续的施工和验收。

4.3 现场环境定位和测量放线时，需要考虑现场的环境因素对测量的影响。

定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作，以确定建筑物或结构物在固定位置上的具体坐标，确保工程的准确性和准确度。

放线施工是土地工程施工的重要一环，其准确性直接影响到后续施工的质量和进度。

本文将介绍放线施工的定位和测量方案。

一、定位方案：1.确定基准点在放线施工前，需要先确定一个具有固定坐标的基准点，以此为参照点进行测量和定位。

一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。

2.建立控制网采用网格法或三角剖分法，根据工程的大小和特点，在工程区域内选择适量的控制点。

通过这些控制点，可以形成一个控制网，用于后续的测量和定位工作。

3.建立放线基线在工程区域内，根据工程设计图纸确定主要放线基线。

一般采用主要建筑物边缘、主要道路中心线等作为基线。

通过这些基线，可以实现工程区域内的放线和测量。

4.等距放线按照建筑物或结构物的设计尺寸，确定放线点的坐标，并使用放线仪进行等距放线。

放线点的坐标可以根据图纸进行计算，或者通过实地测量获得。

5.标记放线点在放线点上进行标记，使用喷涂油漆或其他标记设备，将放线点标记清晰可见。

标记的内容应包括放线点编号、地理坐标、设计标高等信息，以便施工人员进行参考。

二、测量方案：1.三角测量法通过测量三边的长度和三个角度的大小，计算出放线点的坐标。

这种方法适用于平面简单、点位稀疏的场地，但是对于存在障碍物或复杂地形的场地，准确度会受到影响。

2.GPS测量法利用全球定位系统（GPS）进行测量，可以快速获得放线点的经纬度坐标。

这种方法适用于室外施工场地，但在室内或有大量遮挡物的场地效果不佳。

3.光电测量法通过激光仪器或电子测距仪测量点到点的距离，结合方位角测量点的位置。

这种方法适用于室内和室外施工场地，准确度较高。

4.全站仪测量法通过全站仪进行测量，可以同时测量点位的水平和垂直角度，以及距离和高差等参数。

这种方法适用于复杂场地和大型工程，准确度较高。

定位和测量放线施工方案本工程地下2层，地上3-5层，最高建筑高度22.8m。

根据工程的需要，在现场成立测量队，人员包括测量工程师2人，测量员6人。

选用全站仪1台、激光电子经纬仪2台、水准仪2台、激光垂准仪2台、50m钢卷尺5把、直尺10把、水准标尺10把。

一、场区平面控制网的测设（一）、场区平面控制网的布设原则1、平面控制先从整体考虑，遵循“先整体、后局部”，“高精度控制低精度”的原则。

2、根据设计总平面图、现场施工平面布置图布设平面控制网形。

3、点位选在通视条件好、安全、易保护的地方。

4、桩位用混凝土浇筑，并用钢管进行围护，用红油漆作好测量标记。

（二）、场区平面控制点的布设根据总平面图利用全站仪和国家城市导线点在现场区域内布设一条附合导线，然后利用极坐标法定出建筑物的主轴线，经角度、距离校测符合点位限差要求后，作为场区的首级控制，场区平面控制网的等级符合下表中的要求。

根据测角中误差公式mβ=±{fβfβ/（n+1）/N}1/2其中fβ为导线闭合差，N为导线闭合环数，取N=1；n为导线边数n=12，按一级导线的技术指标知mβ=±5"，得fβ=±17"，即导线闭合差必须小于±17"。

测边相对误差，导线边数按100m计算，由“美国天宝5600SA”仪器进行测距，精确度1mm+1PPM×d，角度最大误差1″以供测量精度达到1/50000以上。

二、建筑物的平面控制网（轴线控制网）（一）、轴线控制网的建立及精度要求在场区平面控制网建立后，利用首级控制点建立轴线控制网，具体是以轴线为准向四面扩散。

其精度应满足表中的技术指标要求。

建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。

施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。

根据施工场地的实际情况考虑桩位的长期稳定的保留，对建筑物测设十字形主轴线，作为定位放线的依据。

第五章定位和测量放线施工方案在建筑施工中，定位和测量放线是非常关键的环节，它直接影响到整个建筑工程的准确性和质量。

本文将介绍定位和测量放线的工作原理和具体施工方案，旨在为施工人员提供参考和指导。

一、定位和测量放线的重要性定位和测量放线是建筑施工的基础工作，它主要用于确定建筑物的具体位置和尺寸，确保建筑物按照设计图纸准确建造。

定位和测量放线的不准确将导致建筑物偏移、尺寸不准确等问题，从而影响整个建筑工程的质量和安全。

二、定位和测量放线的工作原理在定位和测量放线过程中，一般会使用测量仪器进行测量和标记。

测量仪器包括测距仪、激光测距仪、放线仪等。

通过这些仪器，施工人员可以精确地确定建筑物的位置和尺寸，并进行标记，以便后续施工。

三、定位和测量放线的施工方案3.1 前期准备工作在进行定位和测量放线前，需要做好充分的准备工作。

首先要对建筑设计图纸进行仔细研究，了解建筑物的结构和尺寸要求。

其次要选择合适的测量仪器，并对仪器进行校准和测试，确保测量结果准确可靠。

最后要确定放线点和测量基准点，为后续工作做好准备。

3.2 放线施工步骤放线施工一般包括以下步骤：1.确定放线起点和放线方向：根据设计图纸确定放线起点和放线方向，确保放线准确无误。

2.使用测量仪器进行放线：根据设计要求使用测量仪器进行放线，确保建筑物的位置和尺寸准确无误。

3.标记放线点并进行调整：在放线时要及时标记放线点，并根据实际情况进行调整，确保放线准确。

4.进行二次检查：放线完成后要进行二次检查，确保放线准确无误。

3.3 注意事项在进行定位和测量放线时，需要注意以下事项：1.操作人员要具备一定的测量技术和经验，保证放线的准确性。

2.注意保护测量仪器，避免受到外部损坏影响测量结果。

3.在施工过程中要及时记录放线结果，以便后续参考和核对。

四、总结定位和测量放线是建筑施工中非常重要的环节，它直接关系到建筑工程的准确性和质量。

通过本文介绍的定位和测量放线施工方案，希望能够为施工人员提供参考和指导，确保建筑工程的顺利进行和质量达标。

定位和测量放线工程施工测量是整个工程施工的先导性工作和基础性工作。

在施工现场建立以项目总工为主的测量施工小组，其中主测人员由2名专业测量人员担当，负责整个建筑工程的定位放线、标高传递、变形观测等施工测量工作，建筑定位放线、标高传递、垂直度控制采用SET4000电脑型全站速测仪，竖向传递采用激光经纬仪，铅垂仪，针对本工程占地面积大的特点，在前置定位采用全站仪。

变形观测、找平采用自动安平水准仪。

（1）平面控制、高程控制1）施测前的准备工作在施工准备阶段，测量人员要严格熟悉图纸，掌握工程建设的规模、要求以及与周边建筑物、构筑物的关系，施工前认真查看和复核由规划单位移交的测量控制点点位、数据，一定要复测坐标及控制点高程，弄清各种关系。

在已有控制点的基础上，要根据设计和施工要求，结合现场具体情况，对标志不足、不稳定，被移动或测量精度不符合要求的按施工测量要求进行补测、加固、移设或重新测定，并制订严密的施工测量方案，确定坐标系统和高程基准，建立施工控制网。

2）建立施工控制网施工控制网是为工程的施工放样而建立的。

遵循“由整体到局部、由高级到低级、先控制后实施”的原则。

通常首先建立施工控制网，由施工控制网放样出建筑物的主轴线，再根据建筑物的几何关系，由主轴线放样出辅助轴线，最后放样出建筑物的细部位置。

采用这样的放样程序，能保证放样的建筑物各元素间的几何关系，保证整个工程和各建筑物的整体性。

按照规划单位提供的建筑红线图和测图控制网中新设置的基线桩、水准点以及重要标志的保护桩，进行三角控制网的复测，并补充加密施工所需要的各种标桩，建立满足施工要求的平面和高程施工测量控制网，并进行平差计算。

3）平面控制根据总体到局部的控制原则，同时根据业主提供的坐标点和施工现场的实际条件，采用角度交汇法和距离交汇法建立平面坐标控制网。

基础垫层浇筑完成后，根据现场平面坐标控制网，用经纬仪定出各轴线的位置。

基础工程完成后，根据场地平面控制网，校测建筑轴线的控制点，将建筑物轮廓和细部轴线精确的弹测到首层平面上，考虑到随着楼层增高地面控制网逐渐失去控制作用，在浇筑施工到底板时，在底板上根据主测轴线测定四个主要柱列纵横两方向轴线点，组成一矩形内控制，在控制点位置上各预埋一块－20*20*5钢板，待一层顶板砼浇筑完成后，弹轴线控制线时，在四块预埋件上弹出对应轴线定位控制线，并在预埋件上打出永久性的轴线控制点，在以上各层施工时，在每层楼板上与该轴线点相对应位置上预留出20*20的预留孔，如图c，在各层施工时，利用激光经纬仪通过预留孔将轴线控制点垂直传递投测到每层。

定位与测量放线施工方案一、方案制定1.明确施工目标：首先要明确施工的目标，确定放线的范围和要求。

2.确定放线方式：根据工程的特点和施工要求，选择合适的放线方式，包括传统放线和现代放线技术。

3.确定放线工具：根据放线方式和工程特点，确定需要使用的放线工具，包括测距仪、放线器、开槽刀等。

4.编制放线图纸：根据工程设计图纸，编制放线图纸，并确定主要放线控制点。

5.确定放线时间：根据工程进度和天气条件，确定最佳放线时间。

二、放线前准备1.准备放线工具：检查放线工具的完整性和性能，确保放线工具能够正常使用。

2.准备放线材料：准备好足够数量的放线绳、放线木桩或其他定位工具。

3.检查放线点座标：根据设计图纸，检查放线点的座标是否准确，并校对控制点的座标。

4.调查地形环境：对施工现场的地形环境进行调查，了解地势情况和影响放线的因素。

5.与相关部门协调：与土木工程、测绘工程、电力工程等相关部门进行沟通和协调，确保施工的顺利进行。

三、放线操作步骤1.选择主要控制点：根据放线图纸，选择主要控制点，并在现场标出。

2.放线固定点：根据放线图纸，选择合适的放线固定点，将放线绳、放线木桩等固定在控制点上。

3.确定放线方向：根据工程需要和施工要求，确定放线的方向，标出放线的起点和终点。

4.放线：使用测距仪、放线器等工具，按照放线图纸上的要求，顺利进行放线操作。

5.检查放线结果：放线完成后，对放线结果进行检查和核对，确保放线的准确性。

四、安全注意事项1.放线时要注意安全，避免发生意外事故，必要时要佩戴安全防护装备。

2.施工现场要注意清理，确保不影响放线操作，同时要注意维护环境卫生。

3.注意与其他施工人员的协调，避免发生误操作和冲突。

4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。

以上是一个关于定位与测量放线施工方案的简要范例，具体方案还需要根据工程的实际情况进行细化和调整。

在实际施工中，还需要根据工程的具体要求和标准进行操作，确保施工的准确性和安全性。
