矿井联系测量

一＞概念

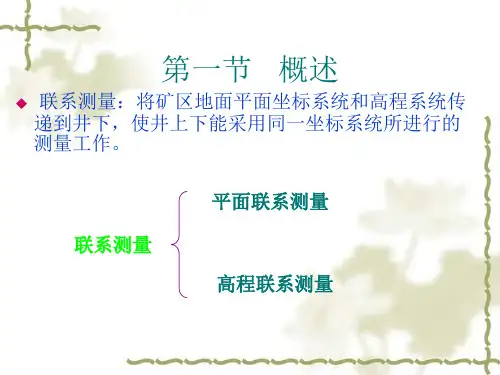

联糸测量：将矿区地面平面坐标糸统和當程糸统传递.到井下, 使井上下能采用同一坐标糸统所进行的测量工作。

联糸测量包括平面联糸测量和嵩程联糸测量，即之向和导入嵩程

二、联糸测量的目的和任务

1,联糸测量的目的：使地面和井下测量控制网采用同一坐标糸统。

2,联糸测量的任务：

C1J井下经纬仪导线起算边的坐标方佞角；

(2)确定井下经纬仪导线起算点的平面坐标x和y；

(3)确主井下水准基点的當程H。

矿井之向概括来说分为两类:

厂通过斜井或平啊

厂几何定向J _井定向

走向J \两井定向

, 、( 该性之向

< 物理定向

\ 投向仪之向

陀螺之向

-、近井点和井口水准基点的役置要求

1）尽可能埋设在便于观测、保存和不受开采影响的地点；

2丿每个井口附近应设置一个近井点和两个水准基点；

3丿近井点至井口的连测导线边数应不超过三个；

二、近井点和井D水准基点的精度要求

1、近井网的布设方秦和要求

《煤矿测量规程》

2、近井点的点住精度要求

*.

峠

近井点可在矿区三、四等三角网、测边网的基础上，用插网、插点和敷设经纬仪导线（钢尺量距或光电量距丿等方法测设。

近井点的精度，对于测设它的起算点来说，其点佞中谖差不得超过

±7cm,后视边方住角中誤差不得超过±10”。

3,井口壽程基点的精度要求

井口水准基点的高程精度应满足两相邻井口间进行主要卷道贯通的要求井口水准基点的壽程测量，应按四等水准测量的精度要求测彳殳

对于不涉及两井间贯通问题的當程基点的當程精度不受此限制

测量嵩程基点的水准路线，可布设成附（闭丿合路线、嵩程网或水准支线。除水准支线必须往返观测外，其余均可只进行单程测量。

■八■用三角當程测量肘应采用精度不低于J2级的经纬仪测量垂直角，用测距

精度为II级的光电测距仪测量边长。

三、利用全球定住糸统CGPSJ测设近井点

利用全球定佞糸统进行定伐测量的技术和方法称全球定佞糸统测量，即导航卫星测肘和测距的简称，通常简写为GPS。在丸地测量、工程测量、地籍测量、航空摄影测量等领域显示出良好的应用潜力和效益。

利用GPSX星定伐测量测设近井点时，近井点应埋设在视野开阔戏，点周囲视场内不应有地面倾角犬于10。的成片障碍物。同肘应避开當压输电线、变电站等设施，其最近不得小于200m o

测量可釆用静态之佞法。静态之佞能够通过大量的重复观测来提當主住精度。GPS测量必须按1992年我国测绘局发布的《全球定佞糸统CGPSJ测量规范》进行。在《规范》将GPS网点划分为A、B> C、D、E五个等级。其中D 级和E级分别相当于常规测量的国家三等点和四等点，近井点测设可采用上述等级。有关技术标准见下表

GPS测量数据处理的基本內彖为：观测值的粗加工；预处理; 基线向量鮮算以及GPS基线向量网与地面网数据的综合处理等。

3-1GPS测量数据处理的基本流程

*.

■r

-V-

四、地面连测导线的测量

地面有近井点至井口（走向连接点丿的连测导线，边数应不超

地面连测肘，应敷设测角中谖差不超过5〃或10〃的闭合导线或复测支导线，10〃（二级丿小三角网作为看级控制的小矿区。

地面连测导线应尽量采用光电测距导线。

图3・2地面连

3-4久井几何定向

一、概述

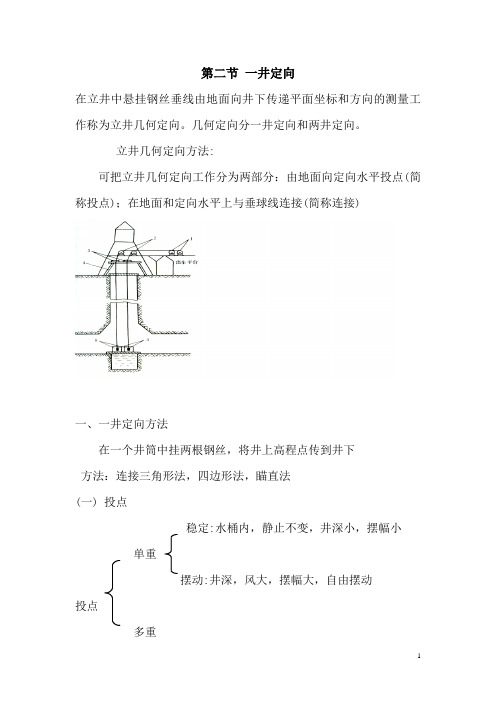

在立井中悬挂钢丝垂线由地面向井下传疑平面坐标和方向的测量工

作称为立井几何定向。

—井走向

几何走向＜

I 两井向

益•一个井筒內悬扌圭两根垂球线由地面向井下传遹平面坐标和方向的测量工作称为一井定向

'投点

一井定向工作"

I连接

二、—井定向方法

I井走向方出有连接三角形法、田边形法和适用于小型矿井的腊直法等。本节只介绍常用的连接三角形法。

(—丿投点

1、投点的方法

由地面向定向水平投点，简称投点

*单重稔定投点＜0.4mm 采用垂球线单重投点法Y

I单重摆动投点

2、投点谖差与投向谖差

由地面向定向水平投点肘，由于井筒内毛流、满水等影

使得垂球线在地面上的伐置投到走向水平后会发生偏寫, 这种偏寓称为投点误差。

由投点误差引起的垂球线连线的方向误差，称为投向误差。

A' A

o ----- o ----------------

(a)

图3・3投点誤差与投向谖差

图(C)中

设AA‘ =BB‘ =e, AB = c,且由于0很小，则（c）图中的0 可简化为：

总投向谖差为：9=±^p

c

因此要减少投向誤差，必须加丸两垂球线间的距雳C和减少投点谖差e之值。

减少投点谖差的主要措施：

1）尽量增丸两垂球线间的距雳，并选择合理的垂球线佞置；

2）定向时最好减少风机运转或增设风门，以减少风速

3）采用壽强度、小直徑的钢丝，适多加丸垂球重量，并将垂球浸入到稳定液中；

4）减少满水对垂球线及垂球的影响。

3、单重稳定投点

单重稳定投点是假定垂球线在井筒内处于毎垂佞置而静止不动，所进行的投点。

单重稳定投点设备和安裝糸统如下图所示:

出车屮合

1-*! 2-H 向fft 枪.3 一定占板.

$—总点鮭因宜Vh 5-ifrrti 6-水怖
