《简单控制系统的设计》教案一、教学目标1. 了解控制系统的基本概念和分类。
2. 掌握简单控制系统的设计方法和步骤。
3. 能够运用控制系统理论知识分析和解决实际问题。
二、教学内容1. 控制系统的基本概念控制系统的定义控制系统的组成控制系统的分类2. 简单控制系统的设计方法系统建模系统稳定性分析系统控制器设计系统仿真与实验3. 控制系统设计实例线性控制器设计实例非线性控制器设计实例数字控制器设计实例三、教学方法1. 讲授法：讲解控制系统的基本概念、设计方法和实例。
2. 实践法：引导学生参与控制系统实验，提高实际操作能力。
3. 讨论法：组织学生分组讨论，促进互动交流。
四、教学准备1. 教学PPT：制作控制系统基本概念、设计方法和实例的PPT。
2. 实验设备：控制系统实验装置。
3. 参考教材：控制系统相关教材和学术论文。
五、教学过程1. 引入控制系统的基本概念，讲解控制系统的重要性。
2. 介绍控制系统的基本组成和分类，让学生了解控制系统的基本框架。
3. 讲解控制系统的设计方法，包括系统建模、稳定性分析、控制器设计等步骤。
4. 通过实例分析，让学生掌握控制系统设计的方法和技巧。
5. 组织学生进行实验操作，验证控制系统设计结果的正确性。
6. 引导学生进行分组讨论，分享控制系统设计的心得体会。
7. 总结本节课的内容，布置课后作业，巩固所学知识。
六、教学评估1. 课堂讲解评估：通过观察学生的听课情况，了解学生对控制系统基本概念和设计方法的理解程度。
2. 实验操作评估：通过学生在实验过程中的操作表现，评价其对控制系统设计方法的掌握情况。
3. 课后作业评估：通过学生完成的课后作业，检验其对课堂所学知识的吸收和运用能力。
七、教学拓展1. 控制系统在工程中的应用：介绍控制系统在工业、交通、医疗等领域的应用案例，让学生了解控制系统的实际价值。
2. 先进控制系统技术：简要介绍智能控制、自适应控制等先进控制系统技术，激发学生的学习兴趣。

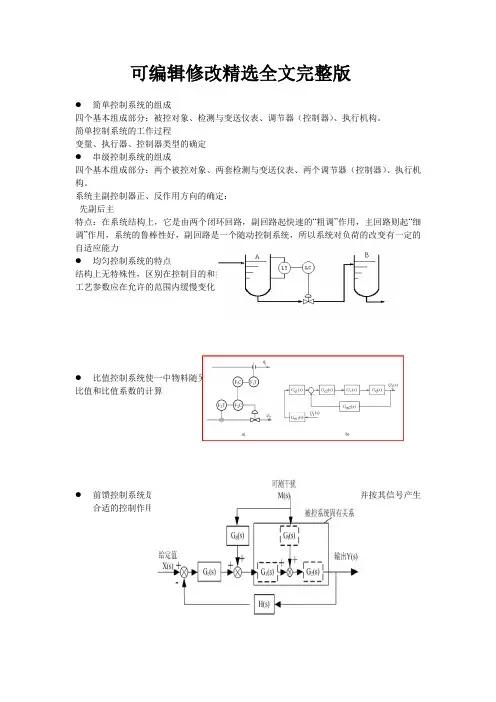

可编辑修改精选全文完整版●简单控制系统的组成四个基本组成部分：被控对象、检测与变送仪表、调节器（控制器）、执行机构。
简单控制系统的工作过程变量、执行器、控制器类型的确定●串级控制系统的组成四个基本组成部分：两个被控对象、两套检测与变送仪表、两个调节器（控制器）、执行机构。
系统主副控制器正、反作用方向的确定：先副后主特点：在系统结构上，它是由两个闭环回路，副回路起快速的“粗调”作用，主回路则起“细调”作用，系统的鲁棒性好，副回路是一个随动控制系统，所以系统对负荷的改变有一定的自适应能力●均匀控制系统的特点结构上无特殊性，区别在控制目的和参数的整定工艺参数应在允许的范围内缓慢变化●比值控制系统使一中物料随另一种物料按一定的比例变化的控制系统比值和比值系数的计算●前馈控制系统是测量进入过程的干扰（包括外界干扰和设定值变化），并按其信号产生合适的控制作用去改变操纵变量，使被控变量维持在设定值上● 分程控制系统是一台调节器的输出仅操纵一个调节阀, 若一台调节器去控制两个以上的调节阀, 并且是按输出信号的不同区间去操作不同的阀门, 这种控制方式习惯上称为分程控制。
● 选择控制系统是生产过程中的限制条件所构成的逻辑关系，叠加到正常的自动控制系统上去的一种组合控制方法。
至操作极限时，通过选择器把一个用于控制不安全情况的备用控制系统取代正常工况下，待回到正常工况后又切回到正常工况下。
● 图为锅炉汽包液位控制系统，生产工艺要求汽包水位一定必须稳定。
1）指出该系统为什么样的系统；2）指出被控参数和控制参数3）确定调节阀应该选气开还是气关？并说明原因。
4）调节器的控制规律及其正、反作用方式？并说明原因答；1）、单回路控制系统（2）、被控参数为汽包液位、控制参数给水流量（3）应选择气关式。
因为在气源压力中断时，调节阀可以自动打开，以保证锅炉不被烧干 （ 4）调节阀应选择气关式，则液位控制器应为正作用，当检测到液位增加时，控制器应加大输出，则调节阀关小，使汽包液位稳定或当检测到液位增减小时，控制器应减小输出，则调节阀开大，使汽包液位稳定● 如下图所示的管式加热炉出口温度控制系统，主要扰动来自燃料流量的波动，试分析：（1）该系统是一个什么类型的控制系统？画出其方框图（2）确定调节阀的气开气关形式，并说明原因（3）确定两个调节器的正反作用。
