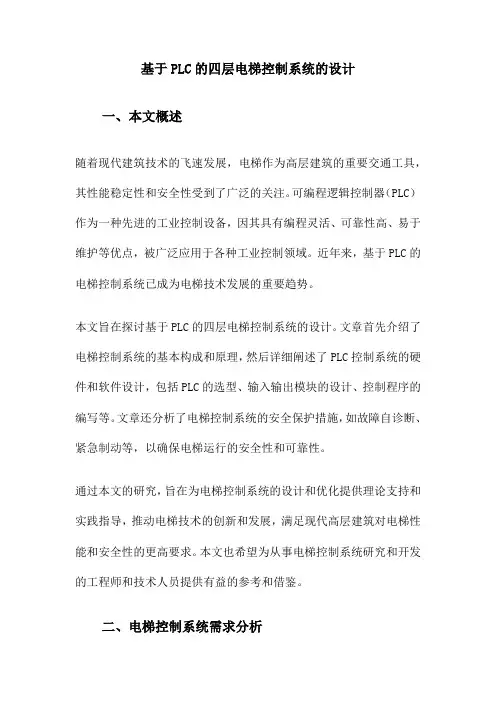

基于PLC的四层电梯控制系统的设计一、本文概述随着现代建筑技术的飞速发展，电梯作为高层建筑的重要交通工具，其性能稳定性和安全性受到了广泛的关注。

可编程逻辑控制器（PLC）作为一种先进的工业控制设备，因其具有编程灵活、可靠性高、易于维护等优点，被广泛应用于各种工业控制领域。

近年来，基于PLC的电梯控制系统已成为电梯技术发展的重要趋势。

本文旨在探讨基于PLC的四层电梯控制系统的设计。

文章首先介绍了电梯控制系统的基本构成和原理，然后详细阐述了PLC控制系统的硬件和软件设计，包括PLC的选型、输入输出模块的设计、控制程序的编写等。

文章还分析了电梯控制系统的安全保护措施，如故障自诊断、紧急制动等，以确保电梯运行的安全性和可靠性。

通过本文的研究，旨在为电梯控制系统的设计和优化提供理论支持和实践指导，推动电梯技术的创新和发展，满足现代高层建筑对电梯性能和安全性的更高要求。

本文也希望为从事电梯控制系统研究和开发的工程师和技术人员提供有益的参考和借鉴。

二、电梯控制系统需求分析电梯控制系统的需求分析是设计过程中的重要环节，它涉及对电梯运行特性、功能需求、安全性、稳定性以及人机交互等方面的全面考量。

在四层电梯控制系统的设计中，我们需要关注以下几个方面：电梯运行特性分析：四层电梯通常服务于低层建筑，其运行特性相对简单。

需求分析中需考虑电梯的升降速度、加速度、减速度等参数，以及在不同楼层间的快速、准确、平稳运行。

功能需求定义：电梯控制系统应具备基本的楼层呼叫、内部指令登记、自动定向、平层停靠等功能。

同时，为了满足用户的不同需求，可能需要加入一些额外的功能，如紧急停止按钮、消防模式、自动关门、超载提示等。

安全性要求：电梯作为载人载物的垂直交通工具，其安全性至关重要。

需求分析中需明确电梯的安全标准，包括防止电梯超速、坠落、夹人夹物等安全措施，以及紧急情况下的救援和自救功能。

稳定性要求：电梯控制系统的稳定性对于保证电梯长期稳定运行具有重要意义。

摘要在现代电梯智能控制系统大多采用PLC智能控制，PLC具有稳定的多I/O 口输出控制，容易操作与调试，易于远程操作及监控等优点，但PLC造价高，市场上一般16点的PLC造价就至少上百元，而大多进口的西门子，欧姆龙系列就不用说了，故在小系统中，采用PLC控制不太合适。

本系统采用AT89C51进行智能控制，成本超低，但性能亦很稳定，并具有系统崩溃自锁功能，整体性能比利用PLC更优惠。

关键字：AT89C51，电机控制，24c02目录摘要 (1)目录 (2)一系统设计方案 (3)1.单片机控制系统总体框图 (3)2.电机驱动系统设计框图 (3)二元器件简介 (4)1.AT89C51的单片机简介 (4)（1）主要特性 (5)（2）管脚说明 (5)（3）振荡器特性 (8)（4）芯片擦除 (8)2.存储器24c02 (9)三电梯智能控制系统设计 (13)1.硬件电路设计 (13)（1）单片机最小系统 (13)（2）继电器控制电路的设计 (14)（3）红外检测系统 (14)（4）系统供电电源 (15)2.系统软件设计 (15)（1）软件介绍 (15)（2）程序流程图 (15)（3）程序清单 (16)四调试过程 (17)1.检测AT89C51运行否 (17)2.红外检测测试 (17)总结 (18)参考文献 (19)一系统设计方案1.单片机控制系统总体框图2.电机驱动系统设计框图二元器件简介1.AT89C51的单片机简介AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

AT89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除100次。

该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

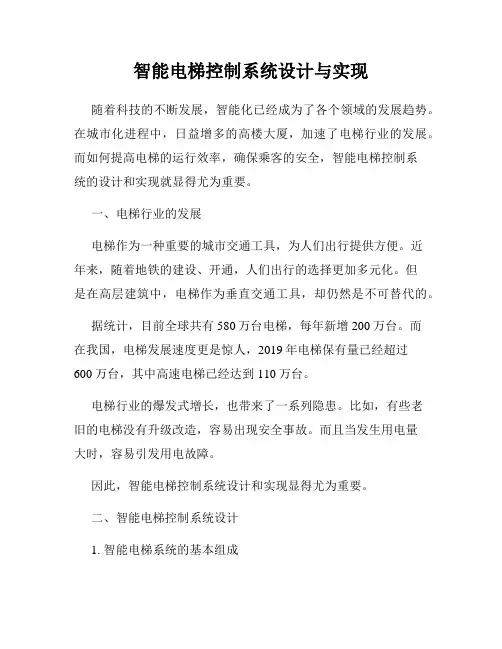

智能电梯控制系统设计与实现随着科技的不断发展，智能化已经成为了各个领域的发展趋势。

在城市化进程中，日益增多的高楼大厦，加速了电梯行业的发展。

而如何提高电梯的运行效率，确保乘客的安全，智能电梯控制系统的设计和实现就显得尤为重要。

一、电梯行业的发展电梯作为一种重要的城市交通工具，为人们出行提供方便。

近年来，随着地铁的建设、开通，人们出行的选择更加多元化。

但是在高层建筑中，电梯作为垂直交通工具，却仍然是不可替代的。

据统计，目前全球共有580万台电梯，每年新增200万台。

而在我国，电梯发展速度更是惊人，2019年电梯保有量已经超过600万台，其中高速电梯已经达到110万台。

电梯行业的爆发式增长，也带来了一系列隐患。

比如，有些老旧的电梯没有升级改造，容易出现安全事故。

而且当发生用电量大时，容易引发用电故障。

因此，智能电梯控制系统设计和实现显得尤为重要。

二、智能电梯控制系统设计1. 智能电梯系统的基本组成智能电梯控制系统主要包括五部分，分别是操纵系统、传感器系统、控制系统、载荷检测系统、紧急控制系统。

操纵系统提供了操纵电梯的各类操纵元件和设备，传感器系统负责检测电梯的运行状态和车厢的载荷状态，控制系统则通过检测和判断来控制电梯的启动、运行和停止。

紧急控制系统主要是在紧急情况下可以快速地使电梯停止运行。

2. 系统的运行流程（1）当电梯处于空闲状态时，控制器启动，并执行系统初始化操作。

（2）当有人按下电梯按钮之后，控制器接受指令，打开门，等待乘客上电梯。

（3）乘客上电梯后，传感器检测到载荷状态，并发送载荷信息到控制器。

（4）控制器根据载荷状态启动电梯电机，将电梯从当前楼层运行到目标楼层。

（5）电梯到达目标楼层，控制器关闭电梯门，进入空闲状态。

三、智能电梯控制系统的实现智能电梯控制系统需要注意的要点有很多，主要包括电梯速度的控制、防撞处理、能耗节约、数据采集与通信、安全保障等方面。

1. 电梯速度控制电梯速度控制是智能电梯控制系统中最基本的控制方式。

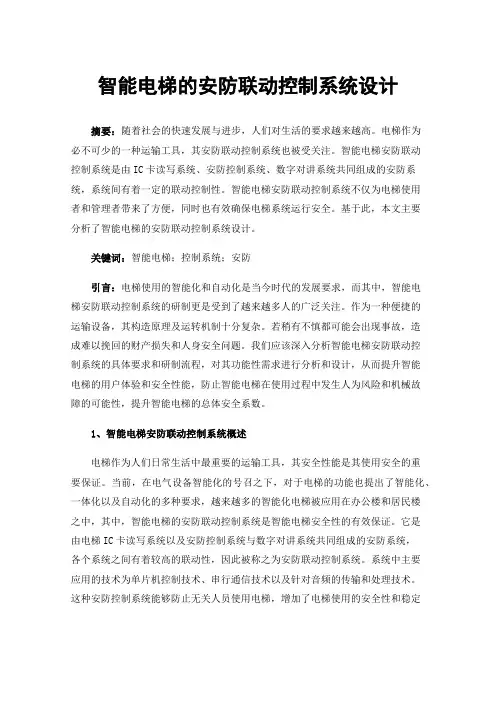

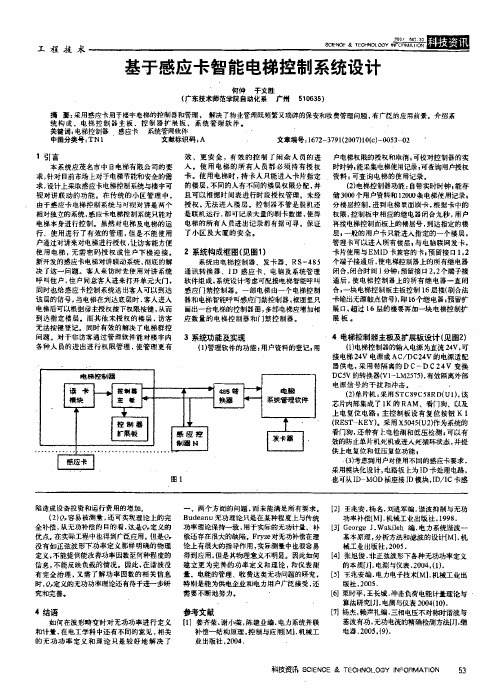

智能电梯的安防联动控制系统设计摘要：随着社会的快速发展与进步，人们对生活的要求越来越高。

电梯作为必不可少的一种运输工具，其安防联动控制系统也被受关注。

智能电梯安防联动控制系统是由IC卡读写系统、安防控制系统、数字对讲系统共同组成的安防系统，系统间有着一定的联动控制性。

智能电梯安防联动控制系统不仅为电梯使用者和管理者带来了方便，同时也有效确保电梯系统运行安全。

基于此，本文主要分析了智能电梯的安防联动控制系统设计。

关键词：智能电梯；控制系统；安防引言：电梯使用的智能化和自动化是当今时代的发展要求，而其中，智能电梯安防联动控制系统的研制更是受到了越来越多人的广泛关注。

作为一种便捷的运输设备，其构造原理及运转机制十分复杂。

若稍有不慎都可能会出现事故，造成难以挽回的财产损失和人身安全问题。

我们应该深入分析智能电梯安防联动控制系统的具体要求和研制流程，对其功能性需求进行分析和设计，从而提升智能电梯的用户体验和安全性能，防止智能电梯在使用过程中发生人为风险和机械故障的可能性，提升智能电梯的总体安全系数。

1、智能电梯安防联动控制系统概述电梯作为人们日常生活中最重要的运输工具，其安全性能是其使用安全的重要保证。

当前，在电气设备智能化的号召之下，对于电梯的功能也提出了智能化、一体化以及自动化的多种要求，越来越多的智能化电梯被应用在办公楼和居民楼之中，其中，智能电梯的安防联动控制系统是智能电梯安全性的有效保证。

它是由电梯IC卡读写系统以及安防控制系统与数字对讲系统共同组成的安防系统，各个系统之间有着较高的联动性，因此被称之为安防联动控制系统。

系统中主要应用的技术为单片机控制技术、串行通信技术以及针对音频的传输和处理技术。

这种安防控制系统能够防止无关人员使用电梯，增加了电梯使用的安全性和稳定性，降低了建筑物使用者的使用电梯的风险，也对我国的安全城市建设和文明城市建设起到了一定的助推作用。

2、智能电梯的安防联动控制系统设计2.1系统设计的主要内容包含这四部分：2.1（1）对智能电梯安防联动控制系统的功能和相关设备的性能需要进行分析和研究，为之后的开发做铺垫。

基于单片机的电梯控制系统设计随着现代社会的快速发展，电梯已成为人们日常生活中不可或缺的运输工具。

为了提高电梯的运行效率，保证其安全可靠性，设计一种基于单片机的电梯控制系统。

该系统以单片机为核心，结合传感器、按键、显示等模块，实现对电梯的运行状态、楼层信号、呼梯信号的实时监控与显示。

一、系统硬件设计1、单片机选择本设计选用AT89S52单片机作为主控芯片，该芯片具有低功耗、高性能的特点，内部集成了丰富的外围设备，方便开发与调试。

2、输入模块设计输入模块主要包括楼层传感器和呼梯按钮。

楼层传感器采用光电式传感器，安装在各楼层，用于检测电梯的运行状态和位置；呼梯按钮安装在电梯轿厢内，用于收集用户的呼梯信号。

3、输出模块设计输出模块主要包括显示模块和驱动模块。

显示模块采用LED数码管，用于实时显示电梯的运行状态、楼层位置等信息；驱动模块包括继电器和指示灯，用于控制电梯的运行和指示状态。

4、通信模块设计通信模块采用RS485总线，实现单片机与上位机之间的数据传输与通信。

二、系统软件设计1、主程序流程图主程序主要实现电梯控制系统的初始化、数据采集、处理与输出等功能。

主程序流程图如图1所示。

图1主程序流程图2、中断处理程序中断处理程序主要包括外部中断0和定时器0的中断处理。

外部中断0用于处理楼层传感器的信号，定时器0用于计时和速度控制。

三、系统调试与性能分析1、硬件调试首先对电路板进行常规检查，包括元器件的焊接、电源的稳定性等；然后分别调试输入、输出、通信等模块，确保各部分功能正常。

2、软件调试在硬件调试的基础上，对软件进行调试。

通过编写调试程序，检查各模块的功能是否正常；利用串口调试工具，对通信模块进行调试。

3、性能分析经过调试后的电梯控制系统，其性能稳定、运行可靠。

该系统能够实现对电梯运行状态、楼层信号、呼梯信号的实时监控与显示，并且具有速度快、安全可靠等特点。

该系统还具有成本低、易于维护等优点，适用于各种场合的电梯控制。

智能电梯控制系统设计毕业设计智能电梯控制系统设计毕业设计？哎呀，听起来是不是有点高大上？说白了就是想让电梯更聪明，让它在咱们楼里跑来跑去的时候，不再是像个傻小子一样，等得人心焦，或者站错楼层，搞得自己也懵圈。

你看啊，现在的楼层越来越高，人口越来越密集，电梯作为咱们日常生活的得力小帮手，能否顺利地运行，直接关系到大家的心情，甚至工作效率。

所以呢，这个智能电梯的设计，其实不仅仅是技术上的挑战，还涉及到咱们日常生活的细节，关乎“等一会儿”、“还没到”这样的生活小烦恼。

咱们就来聊聊这个事儿，看看这个“智能电梯控制系统”怎么能让咱们的生活更美好！电梯嘛，大家都用过，不是吧？反正我用过好几回，电梯门一关，突然停住，居然在半路被卡住了，心里那个焦急，恨不得自己去推一推电梯。

再比如说那种，按了上去的按钮，电梯却停在了下面，简直是笑话！不过如果有了智能电梯控制系统，就可以大大减少这种烦人的“意外”。

像是一些聪明的控制系统可以通过智能算法预测楼层的需求，提前调配电梯，甚至根据楼层的流量来自动选择最佳路线。

这样一来，你再也不用站在那儿发呆了，电梯总能准时在你面前出现，给你一种“哇，真是太懂我了”的感觉。

再说说智能系统的“眼睛”——传感器。

你要知道，以前的电梯控制系统，都是靠按钮来操作的。

咱们按下一个按钮，它就开始工作，但往往一按错，电梯就开错门，搞得自己都尴尬得不行。

但是，智能电梯就不一样了，它可以通过传感器感知楼层的变化、人员的上下情况。

换句话说，咱们进入电梯时，传感器就会立马知道是哪个方向需要前往，甚至在你进电梯的一瞬间，系统就能预测到你是想去几楼，这种精准程度，简直让人拍手称赞！就像是你进了店里，老板就知道你想要什么，不用多问，直接拿出来，简直舒服得不要不要的。

不仅如此，智能电梯还可以根据每个楼层的繁忙程度，智能分配电梯的运行路径和时间，避免高峰时段出现拥挤的情况。

想象一下，如果有了这种智能系统，大家都可以迅速、安稳地进出电梯，不用担心被别人挤来挤去。

基于PLC的智能电梯控制系统设计智能电梯控制系统是现代城市中不可或缺的一部分。

本文将介绍基于可编程逻辑控制器（PLC）的智能电梯控制系统设计。

1. 系统概述及需求分析智能电梯控制系统的主要功能是根据用户的需求和楼层的情况，实现电梯的安全、高效地运行。

该系统应具备以下特点：- 自动调度：根据乘客分布和楼层需求，合理分配电梯资源，降低等待时间和能源消耗。

-故障检测与报警：及时监测电梯的故障情况，并通过声音或显示屏等方式向用户发出警报。

- 安全保护：通过检测电梯内外的重量和限制人数，确保电梯的安全运行。

- 软启动和软停止：通过控制电梯的加速度和减速度，实现舒适的乘坐体验。

2. 硬件设计基于PLC的智能电梯控制系统的硬件设计需要包括以下部分：- PLC：作为控制系统的核心，负责接收和处理传感器和按钮的输入信号，并控制电梯的运行。

- 传感器：包括电梯内外的按钮、楼层传感器、重量传感器等，用于获取电梯和乘客的状态信息。

- 电梯主机：电梯的驱动设备，包括电机和减速器等，负责实现电梯的移动。

- 显示屏和声音设备：用于向用户显示当前楼层、电梯状态和发出报警声音等。

- 通信设备：可选的设备，用于与外部系统进行通信，如远程监控和管理系统。

3. 软件设计基于PLC的智能电梯控制系统的软件设计包括以下方面：- 输入信号处理：PLC需要接收来自各个传感器和按钮的输入信号，并根据信号类型进行处理。

- 运行调度算法：根据乘客分布和楼层需求，采用合适的调度算法来实现电梯的自动调度功能。

- 运动控制：根据输入信号和调度算法，控制电梯主机的运动，实现电梯的平稳启动、停止和运行。

- 状态监测和故障检测：监测电梯的状态，包括位置、速度、载荷等，及时检测故障并发出警报。

- 用户接口设计：通过显示屏和声音设备，向用户显示当前楼层、电梯状态以及发出报警声音等。

4. 系统测试与调试设计完智能电梯控制系统后，需要进行系统的测试和调试。

包括以下步骤：- 验证输入信号的传输和处理是否正确，如按钮的响应、传感器的准确性等。

智能变速电梯系统的设计与实现一、智能变速电梯系统概述智能变速电梯系统是一种新型的电梯控制系统，它利用先进的传感器技术和计算机算法，实现电梯运行速度的智能调节，以适应不同乘客的需求和提高电梯运行效率。

这种系统不仅能够提高乘客的乘坐体验，还能够在一定程度上降低能耗，减少电梯的维护成本。

1.1 智能变速电梯系统的核心特性智能变速电梯系统的核心特性主要包括以下几个方面：- 智能调速：系统能够根据乘客数量、楼层高度、等待时间等因素，智能调整电梯的运行速度。

- 高效节能：通过优化运行速度，减少不必要的能耗，实现节能降耗。

- 安全可靠：系统具备多重安全保护机制，确保电梯运行的安全性。

- 用户友好：系统提供直观的用户界面，方便乘客操作和使用。

1.2 智能变速电梯系统的应用场景智能变速电梯系统的应用场景非常广泛，包括但不限于以下几个方面：- 商业楼宇：为商业楼宇提供高效的垂直运输解决方案，提高楼宇的使用效率。

- 住宅小区：改善居民的出行体验，减少等待时间，提升居住舒适度。

- 公共设施：在医院、学校等公共设施中，提供快速、平稳的电梯服务。

二、智能变速电梯系统的设计与实现智能变速电梯系统的设计与实现是一个涉及多个学科的综合工程，需要考虑电梯的机械结构、电子控制、软件算法等多个方面。

2.1 系统设计智能变速电梯系统的设计主要包括以下几个部分：- 传感器系统：安装在电梯内部和外部的传感器，用于收集乘客数量、楼层信息等数据。

- 控制器：作为系统的大脑，负责处理传感器收集的数据，并发出相应的控制指令。

- 驱动系统：根据控制器的指令，调整电梯的运行速度。

- 用户界面：提供给乘客操作的界面，包括楼层选择、紧急呼叫等功能。

2.2 系统实现智能变速电梯系统的实现需要经过以下几个步骤：- 需求分析：分析电梯使用场景和用户需求，确定系统的设计目标。

- 硬件选择：根据设计目标，选择合适的传感器、控制器、驱动器等硬件设备。

- 软件开发：开发电梯控制系统的软件，包括数据采集、处理算法、用户界面等。
