真空引水罐罐体容积和安装高度的计算

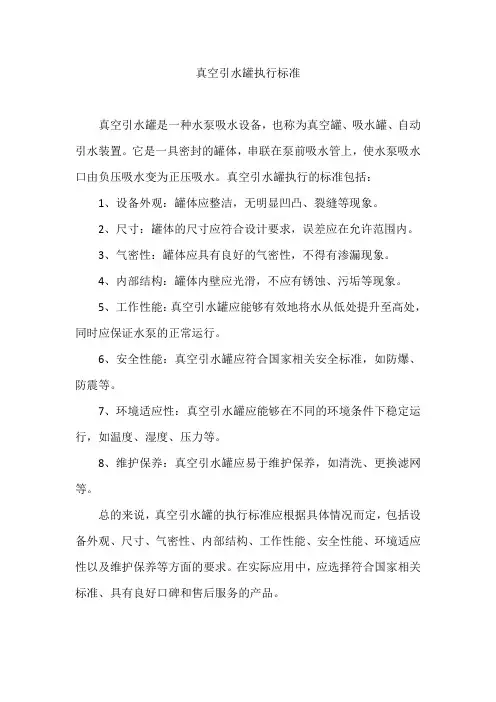

真空引水罐执行标准
真空引水罐是一种水泵吸水设备，也称为真空罐、吸水罐、自动引水装置。

它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。

真空引水罐执行的标准包括：
1、设备外观：罐体应整洁，无明显凹凸、裂缝等现象。

2、尺寸：罐体的尺寸应符合设计要求，误差应在允许范围内。

3、气密性：罐体应具有良好的气密性，不得有渗漏现象。

4、内部结构：罐体内壁应光滑，不应有锈蚀、污垢等现象。

5、工作性能：真空引水罐应能够有效地将水从低处提升至高处，同时应保证水泵的正常运行。

6、安全性能：真空引水罐应符合国家相关安全标准，如防爆、防震等。

7、环境适应性：真空引水罐应能够在不同的环境条件下稳定运行，如温度、湿度、压力等。

8、维护保养：真空引水罐应易于维护保养，如清洗、更换滤网等。

总的来说，真空引水罐的执行标准应根据具体情况而定，包括设备外观、尺寸、气密性、内部结构、工作性能、安全性能、环境适应性以及维护保养等方面的要求。

在实际应用中，应选择符合国家相关标准、具有良好口碑和售后服务的产品。

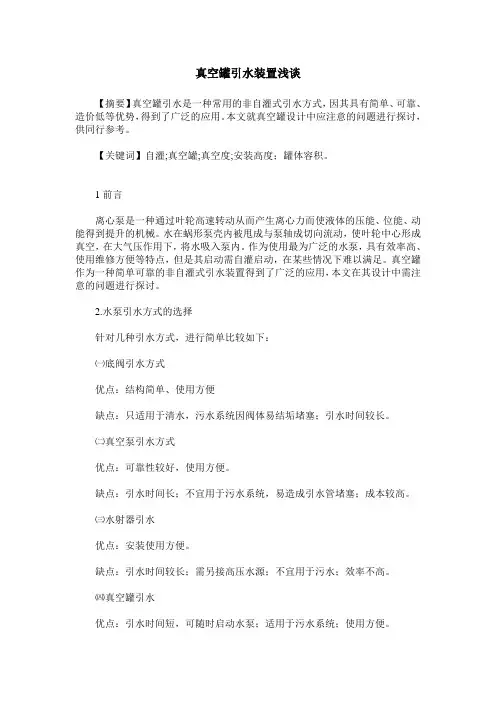

真空罐引水装置浅谈【摘要】真空罐引水是一种常用的非自灌式引水方式，因其具有简单、可靠、造价低等优势，得到了广泛的应用。

本文就真空罐设计中应注意的问题进行探讨，供同行参考。

【关键词】自灌;真空罐;真空度;安装高度；罐体容积。

1前言离心泵是一种通过叶轮高速转动从而产生离心力而使液体的压能、位能、动能得到提升的机械。

水在蜗形泵壳内被甩成与泵轴成切向流动，使叶轮中心形成真空，在大气压作用下，将水吸入泵内。

作为使用最为广泛的水泵，具有效率高、使用维修方便等特点，但是其启动需自灌启动，在某些情况下难以满足。

真空罐作为一种简单可靠的非自灌式引水装置得到了广泛的应用，本文在其设计中需注意的问题进行探讨。

2.水泵引水方式的选择针对几种引水方式，进行简单比较如下：㈠底阀引水方式优点：结构简单、使用方便缺点：只适用于清水，污水系统因阀体易结垢堵塞；引水时间较长。

㈡真空泵引水方式优点：可靠性较好，使用方便。

缺点：引水时间长；不宜用于污水系统，易造成引水管堵塞；成本较高。

㈢水射器引水优点：安装使用方便。

缺点：引水时间较长；需另接高压水源；不宜用于污水；效率不高。

㈣真空罐引水优点：引水时间短，可随时启动水泵；适用于污水系统；使用方便。

缺点：如设计不合理，效率较低；制作工艺要求较高。

综上所述：真空罐引水方式适用范围最广，引水速度快，故障率低。

我认为真空罐引水方式最优。

一般认为其适用于小型水泵，对于中型水泵，如果优化真空罐的设计，使其效率提高，应作进一步探讨。

3.真空罐的设计㈠真空罐的进出水有两种形式，如图所示：㈡真空罐的组成：由阀门、注水管、罐体、吸水管、溢流管及泵进水管等组成的气密性良好的密闭罐体。

㈢真空罐的使用：泵启动前，先开启注水管和溢流管的阀门，向引水罐注水。

随着注入水位的提高，罐内和泵体内的空气逐渐排出。

当溢流管口有水流出时，将溢流管和注水管的阀门关闭。

泵启动后抽吸水罐内的储不，使液面下降，达到一定的负压后，将吸水管下的水不断的吸入罐内，从而保证水泵正常工作。

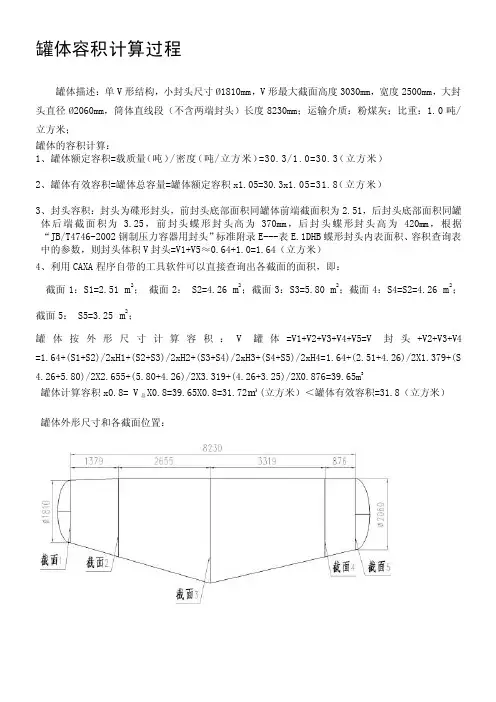

罐体容积计算过程罐体描述：单V形结构，小封头尺寸Ø1810mm，V形最大截面高度3030mm，宽度2500mm，大封头直径Ø2060mm，筒体直线段（不含两端封头）长度8230mm；运输介质：粉煤灰；比重：1.0吨/立方米；罐体的容积计算：1、罐体额定容积=载质量（吨）/密度（吨/立方米）=30.3/1.0=30.3（立方米）2、罐体有效容积=罐体总容量=罐体额定容积x1.05=30.3x1.05=31.8（立方米）3、封头容积：封头为碟形封头，前封头底部面积同罐体前端截面积为2.51，后封头底部面积同罐体后端截面积为 3.25，前封头蝶形封头高为370mm，后封头蝶形封头高为420mm，根据“JB/T4746-2002钢制压力容器用封头”标准附录E---表E.1DHB蝶形封头内表面积、容积查询表中的参数，则封头体积V封头=V1+V5≈0.64+1.0=1.64（立方米）4、利用CAXA程序自带的工具软件可以直接查询出各截面的面积，即：截面1：S1=2.51 m2；截面2： S2=4.26 m2；截面3：S3=5.80 m2；截面4：S4=S2=4.26 m2；截面5： S5=3.25 m2；罐体按外形尺寸计算容积：V罐体=V1+V2+V3+V4+V5=V封头+V2+V3+V4 =1.64+(S1+S2)/2xH1+(S2+S3)/2xH2+(S3+S4)/2xH3+(S4+S5)/2xH4=1.64+(2.51+4.26)/2X1.379+(S 4.26+5.80)/2X2.655+(5.80+4.26)/2X3.319+(4.26+3.25)/2X0.876=39.65m3罐体计算容积x0.8= V总X0.8=39.65X0.8=31.72m³(立方米）＜罐体有效容积=31.8（立方米）罐体外形尺寸和各截面位置：S1=2.51 m2 S2= S4=4.26 m2。

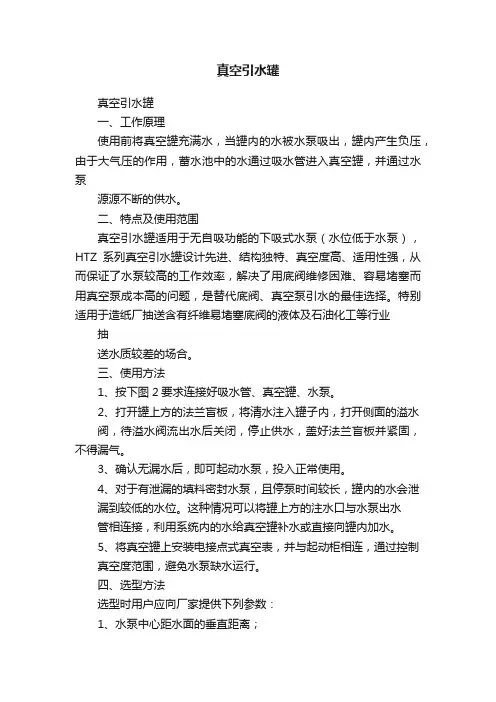

真空引水罐真空引水罐一、工作原理使用前将真空罐充满水，当罐内的水被水泵吸出，罐内产生负压，由于大气压的作用，蓄水池中的水通过吸水管进入真空罐，并通过水泵源源不断的供水。

二、特点及使用范围真空引水罐适用于无自吸功能的下吸式水泵（水位低于水泵），HTZ系列真空引水罐设计先进、结构独特、真空度高、适用性强，从而保证了水泵较高的工作效率，解决了用底阀维修困难、容易堵塞而用真空泵成本高的问题，是替代底阀、真空泵引水的最佳选择。

特别适用于造纸厂抽送含有纤维易堵塞底阀的液体及石油化工等行业抽送水质较差的场合。

三、使用方法1、按下图2要求连接好吸水管、真空罐、水泵。

2、打开罐上方的法兰盲板，将清水注入罐子内，打开侧面的溢水阀，待溢水阀流出水后关闭，停止供水，盖好法兰盲板并紧固，不得漏气。

3、确认无漏水后，即可起动水泵，投入正常使用。

4、对于有泄漏的填料密封水泵，且停泵时间较长，罐内的水会泄漏到较低的水位。

这种情况可以将罐上方的注水口与水泵出水管相连接，利用系统内的水给真空罐补水或直接向罐内加水。

5、将真空罐上安装电接点式真空表，并与起动柜相连，通过控制真空度范围，避免水泵缺水运行。

四、选型方法选型时用户应向厂家提供下列参数：1、水泵中心距水面的垂直距离；2、真空罐安装位置与畜水池之间的距离（距离越近越好）；3、水泵的吸程或水泵的必需汽蚀余量（水泵说明书中有这一参数）；4、畜水池的容量（长宽高）。

五、真空引水罐常用规格尺寸表由于水的汽化随着压强的降低而加剧，当水泵前的吸水管真空值大于6米时，水产生强烈的汽化，气泡的产生和消失会对水泵叶片和管道产生很大的作用力而产生破坏，这就是水泵叶片和吸水管道的汽蚀作用。

为防止汽蚀破坏，对水泵进水口的真空值就有了不大于某个值的规定。

必须注意，由于吸水管有一定的流速水头，并且有沿程和局部的水头损失，水泵的安装高度（泵进口断面中心距吸水池最低水面的垂直距离）要比允许的真空高度还要小一些。

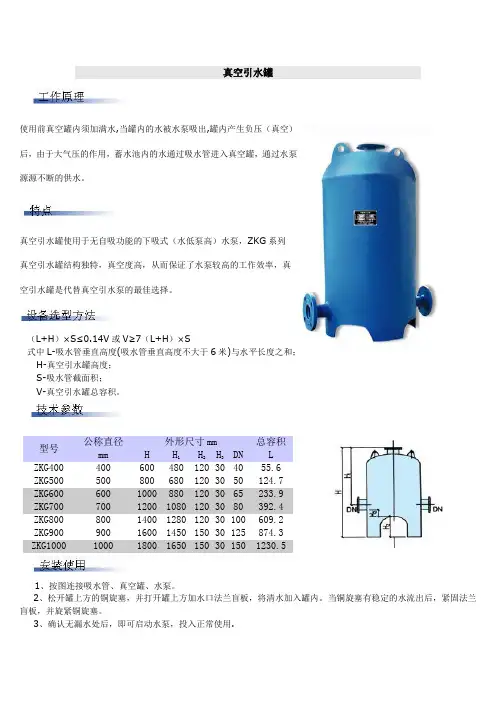

真空引水罐
使用前真空罐内须加满水,当罐内的水被水泵吸出,罐内产生负压（真空）后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源源不断的供水。

真空引水罐使用于无自吸功能的下吸式（水低泵高）水泵，ZKG系列
真空引水罐结构独特，真空度高，从而保证了水泵较高的工作效率，真
空引水罐是代替真空引水泵的最佳选择。

（L+H）×S≤0.14V或V≥7（L+H）×S
式中L-吸水管垂直高度(吸水管垂直高度不大于6米)与水平长度之和；
H-真空引水罐高度；
S-吸水管截面积；
V-真空引水罐总容积。

型号公称直径
mm
外形尺寸mm 总容积
L
H H
1
H
2
H
3
DN
ZKG400 400 600 480 120 30 40 55.6
ZKG500 500 800 680 120 30 50 124.7
ZKG600 600 1000 880 120 30 65 233.9
ZKG700 700 1200 1080 120 30 80 392.4
ZKG800 800 1400 1280 120 30 100 609.2
ZKG900 900 1600 1450 150 30 125 874.3
ZKG1000 1000 1800 1650 150 30 150 1230.5
1、按图连接吸水管、真空罐、水泵。

2、松开罐上方的铜旋塞，并打开罐上方加水口法兰盲板，将清水加入罐内。

当铜旋塞有稳定的水流出后，紧固法兰盲板，并旋紧铜旋塞。

3、确认无漏水处后，即可启动水泵，投入正常使用.。

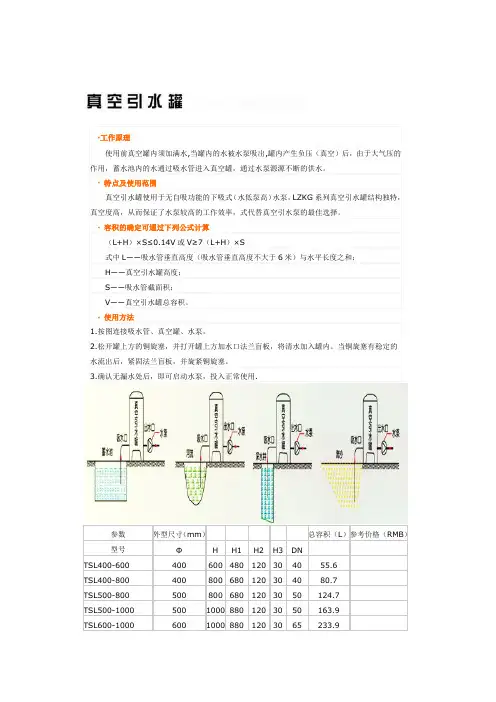

·工作原理使用前真空罐内须加满水,当罐内的水被水泵吸出,罐内产生负压（真空）后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源源不断的供水。

·特点及使用范围真空引水罐使用于无自吸功能的下吸式（水低泵高）水泵，LZKG系列真空引水罐结构独特，真空度高，从而保证了水泵较高的工作效率，式代替真空引水泵的最佳选择。

·容积的确定可通过下列公式计算（L+H）×S≤0.14V或V≥7（L+H）×S式中L――吸水管垂直高度（吸水管垂直高度不大于6米）与水平长度之和；H――真空引水罐高度；S――吸水管截面积；V――真空引水罐总容积。

·使用方法1.按图连接吸水管、真空罐、水泵。

2.松开罐上方的铜旋塞，并打开罐上方加水口法兰盲板，将清水加入罐内。

当铜旋塞有稳定的水流出后，紧固法兰盲板，并旋紧铜旋塞。

3.确认无漏水处后，即可启动水泵，投入正常使用.参数外型尺寸（mm）总容积（L）参考价格（RMB）型号ФH H1 H2 H3 DNTSL400-600 400 600 480 120 30 40 55.6TSL400-800 400 800 680 120 30 40 80.7TSL500-800 500 800 680 120 30 50 124.7TSL500-1000 500 1000 880 120 30 50 163.9TSL600-1000 600 1000 880 120 30 65 233.9TSL600-1200 600 1200 1080 120 30 65 290.4 TSL700-1200 700 1200 1080 120 30 80 392.4 TSL700-1400 700 1400 1280 120 30 80 469.3 TSL800-1400 800 1400 1280 120 30 100 609.2 TSL800-1600 800 1600 1450 150 30 100 694.6 TSLG900-1600 900 1600 1450 150 30 125 874.3 TSL900-1800 900 1800 1650 150 30 125 1001.5 TSL1000-1800 1000 1800 1650 150 30 150 1230.5 TSL1000-2000 1000 2000 1800 200 30 150 1348.3注：进出口DN尺寸可根据用户要求改变，本公司保留技术改进的权力。

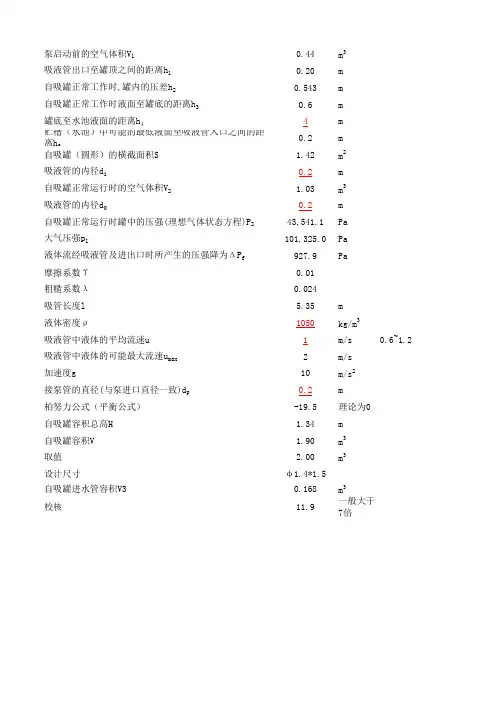

泵启动前的空气体积V10.44m3
吸液管出口至罐顶之间的距离h10.20m
自吸罐正常工作时,罐内的压差h20.543m
自吸罐正常工作时液面至罐底的距离h30.6m
罐底至水池液面的距离h44m
贮槽（水池）中可能的最低液面至吸液管入口之间的距离h50.2m
自吸罐（圆形）的横截面积S 1.42m2
吸液管的内径d i0.2m
自吸罐正常运行时的空气体积V2 1.03m3
吸液管的内径d00.2m
自吸罐正常运行时罐中的压强(理想气体状态方程)P243,541.1Pa
大气压强p1101,325.0Pa
液体流经吸液管及进出口时所产生的压强降为ΔP f927.9Pa
摩擦系数Υ0.01
粗糙系数λ0.024
吸管长度l 5.35m
液体密度ρ1050kg/m3
吸液管中液体的平均流速u1m/s0.6~1.2吸液管中液体的可能最大流速u max2m/s
加速度g10m/s2
接泵管的直径(与泵进口直径一致)d p0.2m
柏努力公式（平衡公式）-19.5理论为0
自吸罐容积总高H 1.34m
自吸罐容积V 1.90m3
取值 2.00m3
设计尺寸φ1.4*1.5
自吸罐进水管容积V30.168m3
校核11.9一般大于7倍。

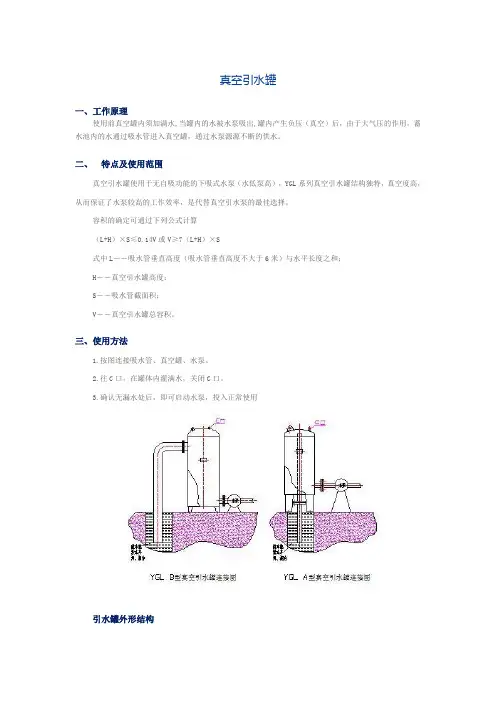

真空引水罐
一、工作原理
使用前真空罐内须加满水,当罐内的水被水泵吸出,罐内产生负压（真空）后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源源不断的供水。

二、特点及使用范围
真空引水罐使用于无自吸功能的下吸式水泵（水低泵高），YGL系列真空引水罐结构独特，真空度高，从而保证了水泵较高的工作效率，是代替真空引水泵的最佳选择。

容积的确定可通过下列公式计算
（L+H）×S≤0.14V或V≥7（L+H）×S
式中L――吸水管垂直高度（吸水管垂直高度不大于6米）与水平长度之和；
H――真空引水罐高度；
S――吸水管截面积；
V――真空引水罐总容积。

三、使用方法
1.按图连接吸水管、真空罐、水泵。

2.往C口，在罐体内灌满水，关闭C口。

3.确认无漏水处后，即可启动水泵，投入正常使用
引水罐外形结构
安装尺寸及参数表
★本公司保留对所有产品的外观设计和规格进行变更的权利。

★特殊规格可根据客户要求进行设计及制造。

★材质可以为碳钢及不锈钢。

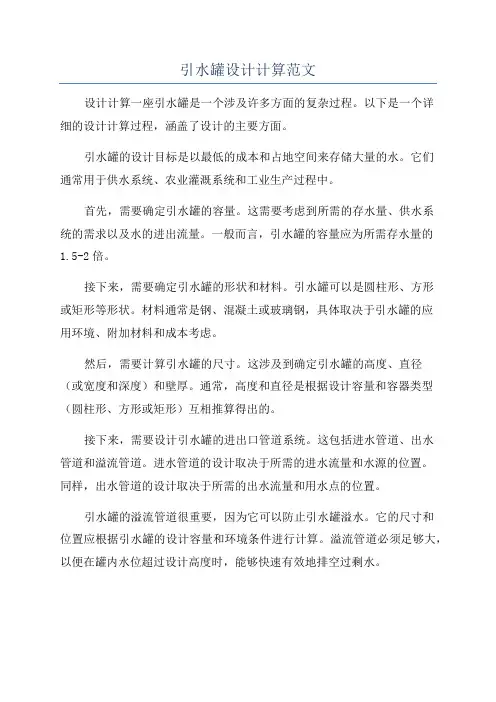

引水罐设计计算范文设计计算一座引水罐是一个涉及许多方面的复杂过程。

以下是一个详细的设计计算过程，涵盖了设计的主要方面。

引水罐的设计目标是以最低的成本和占地空间来存储大量的水。

它们通常用于供水系统、农业灌溉系统和工业生产过程中。

首先，需要确定引水罐的容量。

这需要考虑到所需的存水量、供水系统的需求以及水的进出流量。

一般而言，引水罐的容量应为所需存水量的1.5-2倍。

接下来，需要确定引水罐的形状和材料。

引水罐可以是圆柱形、方形或矩形等形状。

材料通常是钢、混凝土或玻璃钢，具体取决于引水罐的应用环境、附加材料和成本考虑。

然后，需要计算引水罐的尺寸。

这涉及到确定引水罐的高度、直径（或宽度和深度）和壁厚。

通常，高度和直径是根据设计容量和容器类型（圆柱形、方形或矩形）互相推算得出的。

接下来，需要设计引水罐的进出口管道系统。

这包括进水管道、出水管道和溢流管道。

进水管道的设计取决于所需的进水流量和水源的位置。

同样，出水管道的设计取决于所需的出水流量和用水点的位置。

引水罐的溢流管道很重要，因为它可以防止引水罐溢水。

它的尺寸和位置应根据引水罐的设计容量和环境条件进行计算。

溢流管道必须足够大，以便在罐内水位超过设计高度时，能够快速有效地排空过剩水。

在进行这些设计计算时，还需要考虑地理条件、气候条件和土壤条件。

地理条件和气候条件可以影响到引水罐的安装位置和结构耐久性。

而土壤条件可以影响到引水罐的基础设计和支撑结构。

最后，还需要考虑到引水罐的维护需求和生命周期成本。

引水罐的维护包括定期清洁、防腐处理和定期检查。

生命周期成本则是指引水罐的投资、维护和能源成本总和。

综上所述，引水罐设计计算是一个复杂而综合的过程，需要综合考虑许多因素。

只有在仔细考虑到容量、形状、材料、尺寸、管道系统、地理条件、气候条件、土壤条件、维护需求和生命周期成本等方面后，才能设计出最适合特定应用场景的引水罐。

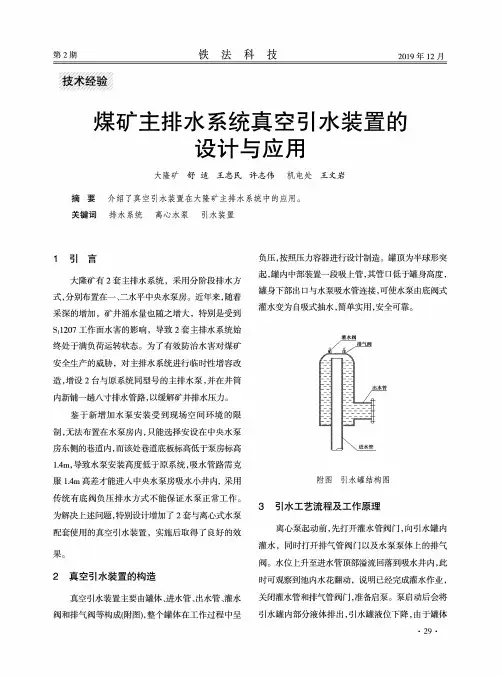

技术经验煤矿主排水系统真空引水装置的设计与应用大隆矿舒适王忠民许志伟机电处王文岩摘要介绍了真空引水装置在大隆矿主排水系统中的应用。

关键词排水系统离心水泵引水装置1引言大隆矿有2套主排水系统，采用分阶段排水方式，分别布置在_、二水平中央水泵房。

近年来，随着采深的增加，矿井涌水量也随之增大，特别是受到E1207工作面水害的影响，导致2套主排水系统始终处于满负荷运转状态。

为了有效防治水害对煤矿安全生产的威胁，对主排水系统进行临时性增容改造，增设2台与原系统同型号的主排水泵，并在井筒内新铺一趟八寸排水管路,以缓解矿井排水压力。

鉴于新增加水泵安装受到现场空间环境的限制,无法布置在水泵房内,只能选择安设在中央水泵房东侧的巷道内，而该处巷道底板标高低于泵房标高1.4m,导致水泵安装高度低于原系统,吸水管路需克服1.4m高差才能进入中央水泵房吸水小井内，采用传统有底阀负压排水方式不能保证水泵正常工作。

为解决上述问题，特别设计增加了2套与离心式水泵配套使用的真空引水装置，实施后取得了良好的效果。

2真空引水装置的构造真空引水装置主要由罐体、进水管、出水管、灌水阀和排气阀等构成（附图），整个罐体在工作过程中呈负压，按照压力容器进行设计制造。

罐顶为半球形突起，罐内中部装置一段吸上管，其管口低于罐身高度,罐身下部出口与水泵吸水管连接，可使水泵由底阀式灌水变为自吸式抽水，简单实用，安全可靠。

附图引水罐结构图3引水工艺流程及工作原理离心泵起动前,先打开灌水管阀门，向引水罐内灌水，同时打开排气管阀门以及水泵泵体上的排气阀。

水位上升至进水管顶部溢流回落到吸水井内，此时可观察到池内水花翻动，说明已经完成灌水作业,关闭灌水管和排气管阀门，准备启泵。

泵启动后会将引水罐内部分液体排出,引水罐液位下降,由于罐体・29・为密封容器,下降后罐体内空气容积变大，根据波义耳定律可知，一定质量的气体,在温度不变和空间密闭情况下,气体随着容积的不断变大压力不断降低,会造成引水罐内顶部真空,形成一定的真空度,大气压便不断把吸水小井内的水压进引水罐内形成循环，始终保持罐内液位高于泵吸入口液位，此时引水罐的出水管不断在排水,进水管不断在进水，最终达到平衡，并形成一个稳定的液面，实瞅泵连续运行。

第1篇一、实验目的1. 掌握罐体平方计算的原理和方法。

2. 熟悉罐体设计过程中的相关参数和计算公式。

3. 提高对罐体结构设计的理解和应用能力。

二、实验原理罐体平方计算是罐体设计过程中的一个重要环节，它涉及到罐体的容积、表面积、壁厚等参数的计算。

罐体平方计算通常遵循以下公式：1. 容积计算公式：V = πD²H/4，其中V为容积，D为罐体直径，H为罐体高度。

2. 表面积计算公式：S = 2πDH + 2πD²/4，其中S为表面积。

3. 壁厚计算公式：t = P/[(D-t)π]，其中t为壁厚，P为罐体压力。

三、实验仪器与材料1. 计算器2. 罐体设计图纸3. 计算表格四、实验步骤1. 根据罐体设计图纸，获取罐体直径D、高度H和压力P等参数。

2. 使用容积计算公式，计算罐体的容积V。

3. 使用表面积计算公式，计算罐体的表面积S。

4. 使用壁厚计算公式，计算罐体的壁厚t。

5. 将计算结果填入计算表格中，进行对比分析。

五、实验结果与分析1. 容积计算结果：根据罐体设计图纸，罐体直径D为2m，高度H为3m，压力P为0.1MPa。

根据容积计算公式，计算得到罐体容积V为14.13m³。

2. 表面积计算结果：根据罐体设计图纸，罐体直径D为2m，高度H为3m，压力P为0.1MPa。

根据表面积计算公式，计算得到罐体表面积S为37.68m²。

3. 壁厚计算结果：根据罐体设计图纸，罐体直径D为2m，高度H为3m，压力P为0.1MPa。

根据壁厚计算公式，计算得到罐体壁厚t为0.066m。

4. 对比分析：将计算结果与设计图纸中的参数进行对比，发现计算结果与设计参数基本一致，说明罐体平方计算方法合理可靠。

六、实验结论1. 通过本次实验，掌握了罐体平方计算的原理和方法。

2. 熟悉了罐体设计过程中的相关参数和计算公式。

3. 提高了罐体结构设计的理解和应用能力。

七、实验总结本次实验通过对罐体平方的计算，加深了对罐体设计原理和方法的理解。

真空引水罐参数真空引水罐是一种可用于抽取液体的装置，它利用真空的原理来产生吸力，使液体从低处被引上到高处。

这种装置最常见的应用场景是在实验室中，用于分离和收集溶液中的化合物。

下面将详细介绍真空引水罐的工作原理、优点和使用注意事项。

一、工作原理真空引水罐的工作原理是基于大气压力和液体压力之间的差异。

在一个密封的容器中，通过减少容器内的气体分子数，从而降低容器内气体的压力，形成真空。

当容器与液体连接时，液体会被大气压力推动进入容器，从而实现抽取液体的目的。

二、优点1. 真空引水罐具有较高的抽取效率。

由于使用真空技术，液体可以被快速而均匀地抽取到容器中，节省了时间和劳力。

2. 使用真空引水罐可以避免氧化和污染。

在抽取液体的过程中，容器内的气体被抽取出来，使得液体处于无氧和无污染的环境中，可以更好地保护液体的质量。

3. 真空引水罐适用于各种类型的液体。

不论是水、有机溶剂还是酸碱溶液，真空引水罐都能够有效地抽取。

三、使用注意事项1. 在使用真空引水罐之前，需要保持容器和管道的清洁，以避免杂质的进入对实验结果产生干扰。

2. 在进行抽取操作时，需要注意操作的轻柔和缓慢，以免容器破裂或液体溅出。

3. 在不同实验中，要根据液体的性质和需求选择合适的抽取速度和真空程度，以确保实验的准确性和可重复性。

4. 使用真空引水罐时需要注意安全事项，避免直接接触液体或暴露在有害气体中，必要时应佩戴防护手套和护目镜。

5. 在使用完毕后，要及时清洗和维护真空引水罐，以延长其使用寿命，并确保下次使用时的可靠性和准确性。

总结：真空引水罐作为一种重要的实验工具，在化学实验室中有着广泛的应用。

它利用真空的原理，通过减少容器内的气体分子数，形成真空，从而实现液体的抽取。

真空引水罐具有抽取效率高、避免氧化和污染、适用于各种类型的液体等优点。

在使用时需要注意保持容器和管道的清洁、轻柔缓慢操作、选择合适的抽取速度和真空程度、注意安全事项以及及时清洗和维护设备。

真空缓冲罐容积计算真空缓冲罐是一种常见的工业设备，用于储存和调节气体压力。

它具有一个密封的容器，内部是真空环境，可以通过控制进出口阀门来调整罐内气体的压力。

根据罐的容积大小，可以存储不同数量的气体。

真空缓冲罐的容积是指罐内的有效空间大小，通常以立方米为单位进行计量。

容积的大小直接影响到罐内可以储存的气体数量。

较大容积的罐可以存储更多的气体，而较小容积的罐则容纳量有限。

在工业生产中，真空缓冲罐的容积选择需要根据具体的需求来确定。

首先，需要考虑储存的气体种类和数量。

不同的气体具有不同的压力要求和存储量，因此需要选择合适容积的罐来满足需求。

其次，需要考虑生产线的流量和工艺要求。

如果产量较大，需要选择容积较大的罐来满足生产需求。

而对于需要频繁调节气体压力的工艺，可能需要选择较小容积的罐来实现更快的调节响应。

在真空缓冲罐的使用过程中，需要注意一些操作细节。

首先，需要定期检查罐的密封性能，确保罐内真空环境的稳定性。

如果发现罐内真空度下降或者有气体泄漏的情况，需要及时进行维修或更换。

其次，需要控制进出口阀门的开启和关闭，以调节罐内气体压力。

在调节压力时，需要根据实际需求逐步开启或关闭阀门，避免压力过高或过低对生产造成影响。

此外，还需要注意罐内的清洁和维护，避免杂质和污垢对罐内设备的影响。

随着工业技术的不断发展，真空缓冲罐的容积和性能也在不断改进。

现代的真空缓冲罐采用先进的材料和技术，具有更好的密封性能和调节精度。

同时，一些高端的真空缓冲罐还配备了智能控制系统，可以实现自动化操作和远程监控，提高生产效率和安全性。

真空缓冲罐的容积是衡量其性能和适用范围的重要指标。

在选择和使用真空缓冲罐时，需要根据具体需求来确定罐的容积大小，并注意操作细节，确保其正常运行和使用。

随着科技的进步，真空缓冲罐的性能将会不断提升，为工业生产提供更加高效和可靠的气体储存和调节解决方案。

储物罐容积计算公式储物罐容积是指储物罐内部可以容纳的物体的体积大小。

在日常生活中，我们经常需要计算储物罐的容积，以便合理地存放物品。

储物罐容积的计算公式可以帮助我们快速准确地计算出储物罐的容积大小，从而更好地利用储物空间。

储物罐容积的计算公式为，V = l × w × h。

其中，V表示储物罐的容积，l表示储物罐的长度，w表示储物罐的宽度，h表示储物罐的高度。

通过这个简单的公式，我们可以轻松地计算出储物罐的容积大小。

在实际应用中，我们可以根据储物罐的形状和尺寸来选择合适的计算公式。

下面将介绍一些常见储物罐的形状和对应的容积计算公式。

1. 立方体储物罐。

立方体储物罐是最常见的一种储物罐，其形状为长方体，长宽高都相等。

对于立方体储物罐，其容积计算公式为，V = a^3，其中a表示储物罐的边长。

通过这个简单的公式，我们可以快速地计算出立方体储物罐的容积。

2. 长方体储物罐。

长方体储物罐是另一种常见的储物罐，其形状为长方体，长宽高可以不相等。

对于长方体储物罐，其容积计算公式为，V = l × w × h，其中l表示储物罐的长度，w表示储物罐的宽度，h表示储物罐的高度。

通过这个公式，我们可以准确地计算出长方体储物罐的容积。

3. 圆柱体储物罐。

圆柱体储物罐是另一种常见的储物罐，其形状为圆柱体，底面积为圆形。

对于圆柱体储物罐，其容积计算公式为，V = πr^2h，其中r表示储物罐的底面半径，h表示储物罐的高度，π为圆周率。

通过这个公式，我们可以计算出圆柱体储物罐的容积。

4. 其他形状的储物罐。

除了上述常见的储物罐形状外，还有一些其他形状的储物罐，如球形储物罐、棱柱储物罐等。

对于这些不规则形状的储物罐，我们可以根据其具体形状选择合适的容积计算公式进行计算。

在实际应用中，我们可以根据储物罐的形状和尺寸选择合适的容积计算公式进行计算。

通过容积计算公式，我们可以快速准确地计算出储物罐的容积大小，从而更好地利用储物空间。

ZK 型真空引水罐
一、用途和特点
ZK 型真空引水罐
具有结构设计合理，使用安装方便，不影响其他附属设备，有利于节约用电等特点，是给排水中较为理想的配套设备。

ZK 型真空引水罐适用于各种电动水泵在给水、排水中
提取空气之用。

该罐采用水气置换法，当水泵起动时只须
保持罐内的真空度，即可随时起动水泵进行送水，防止了
水泵因停止运行、水体流出造成真空破坏、水泵空转现象。

二、规格
真空引水罐示意图:
1、筒体
2、注水管及阀门
3、吸水管
4、溢流管
5、接水泵进水管
6、接进水管。

真空引水罐的设计与应用徐善春【摘要】对于离心泵安装位置高于地面的供水系统,采用真空引水罐进行引水启动,能克服底阀引水方式存在的阻力损失大、底阀维修困难、容易堵塞的缺点,避免其他引水措施每次启动均需重复引水的缺陷,在生产系统中广泛应用.通过对真空引水罐的主要参数进行计算,并结合实际设计与应用经验,提出几种真空引水罐的设计参数.【期刊名称】《粮食与食品工业》【年(卷),期】2014(021)001【总页数】2页(P75-76)【关键词】真空引水罐;容积;高度;设计【作者】徐善春【作者单位】中粮生物化学(安徽)股份有限公司蚌埠233010【正文语种】中文【中图分类】TS223离心泵在启动投入运行之前，必须使离心泵壳内充满水，以保证水泵叶轮高速旋转后，在叶轮入口处形成必要的真空度，使外界的水在大气压力作用下经水泵吸管压到水泵叶轮中，在离心状态下流向水泵出水管，以完水体压能、位能和动能转变的过程。

对于离心泵安装位置高于地面的供水系统，采用真空引水罐进行引水启动，能克服底阀引水方式存在的阻力损失大、底阀维修困难、容易堵塞的缺点，避免其他引水措施每次启动均需重复引水的缺陷，在生产系统中广泛应用。

图1 真空引水罐引水系统流程示意图1 真空引水罐主要参数的计算1.1 真空引水罐形成吸水真空度所需容积的计算真空引水罐引水系统见图1，真空引水罐吸水是通过膨胀吸水管中的空气体积来降低系统内的压力，实现引水的目的。

吸水过程中，系统的温度变化很小，可用波义耳等温过程方程式确定形成吸水真空度所需容积V1。

启泵前吸水管内空气压力与当地大气压相同，则V1的计算公式为V1＝HQ·V0／H1。

式中：V1为吸水管内空气膨胀到所需吸水真空度时的体积，m3；V0为启泵前吸水管内空气体积，m3；H1为真空罐正常进水时罐内绝对压力（以水柱来表示），略大于水面至引水管道最高点的高程，m；HQ为安装地点的大气压（以水柱来表示），m。

1.2 罐内必须保持最低水深所占罐体容积的计算真空引水罐开始正常进水时，为保证水泵正常运行，罐内必须保持最低水深所占据的罐体容积V2，计算公式V2＝π·R2·h3式中：V2为罐内必须保持最低水深所占据的罐体容积，m3；R 为真空引水罐净空半径，m；h3 为避免罐内空气大量进入水泵吸入管而设置的安全水深，一般高出水泵吸水管进口0.2～0.3 m。
