中学物理电路分析电桥模型教学教材

方法09电桥法如图：R 1、R 2、R 3、R 4是电桥的四个臂，电桥的一组对角顶点a 、b 之间接电阻R ，对角c 、d 之间接电源，如果所接电源为直流电源，则这种电桥称为直流电桥。

电桥电路的主要特点就是：当四个桥臂电阻的阻值满足一定关系时，会使接在对角线a 、b 间的电阻R 中没有电流通过。

这种情况称平衡状态。

要达到平衡条件：必须满足a 、b 两点电势相同。

U da =I a R 1 U ac =I a R 2 U db =I b R 3 U bc =I b R 4 U da =U db U ac =U bc R 1I a =R 3I b R 2I a =R 4I b1324R R R R =或R 1R 4=R 2R 3直流电桥的平衡条件是：对臂电阻的乘积相等. 【调研1】 如图所示是一种测量电阻的实验装置电路图，其中R 1、R 2是未知的定值定值，R 3是保护电阻，R 是电阻箱，R x 是待测电阻，V 是一只零刻度在中央、指针可以左右偏转的双向电压表.闭合开关S 1、S 2，调节R ，使电压表V 的指针指在零刻度处，这时R 的读数为90Ω；将R 1、R 2互换后，再次闭合S 1、S 2，调节R ，使电压表V 的指针指在零刻度处，这时R 的读数为160Ω，那么被测电阻R x 的数值及R 1与R 2的比值分别为 （ ）A. 120Ω 3:4B. 125Ω 4:3C. 160Ω 16:9D. 250Ω 9:16解析： 此题中的电路图是电桥电路图，其中R 、R x 、R 1、R 2称为电桥的四个臂，调节电阻箱R 适当时，使电压表的读数为零，此时称电桥平衡；这时要满足的条件为12xR R R R =，由该条件即可求出R x 及R 1、R 2的比值；当R =90Ω时，即1290xR R R =，R 1、R 2互换后，R =160Ω，即12160x R R R =，所以90160xxR R =得R x =120Ω.进一步求出1234R R =.A 对.【调研2】如图甲所示电路称为惠斯通电桥，当通过灵敏电流计G 的电流I g =0时，电桥平衡，可R 1 R 2 R 4R 3 Rd c ab E r I aI a I bI b R 1 R 2R xRV S 2 R 3S 1以证明电桥的平衡条件为：1324R RR R=．图乙是实验室用惠斯通电桥测量未知电阻R x 的电路原理图，其中R是已知电阻, S 是开关，G是灵敏电流计，AC是一条粗细均匀的长直电阻丝，D 是滑动头，按下D 时就使电流计的一端与电阻丝接通，L 是米尺．(1)简要说明测量R x的实验步骤，并写出计算R x的公式；(2)如果滑动触头D从A向C移动的整个过程中，每次按下D时，流过G的电流总是比前一次增大，已知A、C间的电阻丝是导通的，那么，电路可能在哪里出现断路了．解析：(1)闭合开关，把滑动触头放在AC中点附近，按下D，观察电流表指针的偏转方向；向左或向右移动D，直到按下D时，电流表指针不偏转；用刻度尺量出AD、DC的长度l1和l2；根据公式R x=21llR，求出R x的值；(2) BC断了.【调研3】如图所示电路，电源的电动势E=10 V，内阻不计，电阻R1=R2=R3=2 Ω，R4=6 Ω，电容器的电容C=7.5 μF，G为灵敏电流计。

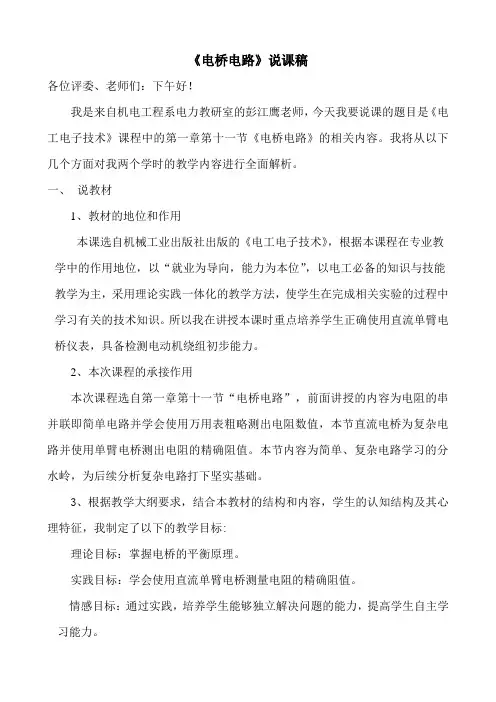

《电桥电路》说课稿各位评委、老师们：下午好！我是来自机电工程系电力教研室的彭江鹰老师，今天我要说课的题目是《电工电子技术》课程中的第一章第十一节《电桥电路》的相关内容。

我将从以下几个方面对我两个学时的教学内容进行全面解析。

一、说教材1、教材的地位和作用本课选自机械工业出版社出版的《电工电子技术》，根据本课程在专业教学中的作用地位，以“就业为导向，能力为本位”，以电工必备的知识与技能教学为主，采用理论实践一体化的教学方法，使学生在完成相关实验的过程中学习有关的技术知识。

所以我在讲授本课时重点培养学生正确使用直流单臂电桥仪表，具备检测电动机绕组初步能力。

2、本次课程的承接作用本次课程选自第一章第十一节“电桥电路”，前面讲授的内容为电阻的串并联即简单电路并学会使用万用表粗略测出电阻数值，本节直流电桥为复杂电路并使用单臂电桥测出电阻的精确阻值。

本节内容为简单、复杂电路学习的分水岭，为后续分析复杂电路打下坚实基础。

3、根据教学大纲要求，结合本教材的结构和内容，学生的认知结构及其心理特征，我制定了以下的教学目标:理论目标：掌握电桥的平衡原理。

实践目标：学会使用直流单臂电桥测量电阻的精确阻值。

情感目标：通过实践，培养学生能够独立解决问题的能力，提高学生自主学习能力。

4、课程的重点和难点教学重点：电桥的平衡原理确立重点的依据是：只有掌握了电桥平衡的原理，才能在使用电桥测量电阻中真正掌握测量方法和测量的依据，即理论指导实践教学难点：如何提高学生的实践能力——直流单臂电桥测量电阻方法的应用。

确立难点的依据是:学生在实际中应具备独立使用电桥测电阻的能力只有明确了讲清教材的重点、难点，才能使学生达到本节内容设定的教学目标，下面我就从教法和学法上来谈谈：二、说教法我预计使用的教学方法有：启发式教学法、理实结合讲授法、学生实习法等。

1、启发式教学法在课程的开篇我便给学生观看电桥测量电阻的视频，从中启发学生去思考为什么检流计为零值时，电桥就达到平衡，平衡的条件又是什么？这一教学方法逐步将学生从对电桥的感性认识推向学习电桥平衡条件的理论教学。

高中物理电桥电路原理教案教学目标：
1. 理解电桥电路的工作原理；
2. 掌握使用电桥电路测量未知电阻的方法；
3. 能够解决实际问题中的电桥电路应用。

教学重点和难点：
重点：电桥电路的工作原理和应用；
难点：电桥电路的平衡条件及其解析。

教学准备：
1. 电桥实验仪器；
2. 不同阻值的电阻器；
3. 电池、导线等；
4. 课件及其他教学辅助材料。

教学过程：
第一步：引入问题
1. 通过提问引导学生思考电桥电路的作用和用途；
2. 引入电桥电路的概念及其基本原理。

第二步：讲解电桥电路原理
1. 介绍电桥电路的基本构成和工作原理；
2. 解释电桥电路的平衡条件及其数学表达式。

第三步：实验演示
1. 展示电桥实验仪器的使用方法；
2. 演示如何使用电桥电路测量未知电阻的方法。

第四步：让学生实验
1. 指导学生分组进行实验操作；
2. 引导学生观察实验现象，收集数据。

第五步：实验结果分析
1. 引导学生分析实验数据，计算未知电阻值；
2. 解释电桥电路的测量原理。

第六步：拓展应用
1. 给出一些实际问题，让学生应用电桥电路进行解决；
2. 引导学生思考电桥电路在物理实验和工程中的应用。

第七步：总结回顾
1. 总结本节课的重点内容和难点；
2. 鼓励学生提出问题和思考。

教学反思：
通过本节课的教学，学生应能够掌握电桥电路的基本原理和应用，能够熟练使用电桥电路进行测量和解决问题。

同时，教师需要根据学生的反馈和实际情况及时调整教学内容和方法，以提升教学效果。

初中物理掌握简单电路的分析和设计技巧简介：初中物理中，学习电路是一个重要的内容。

掌握简单电路的分析和设计技巧对于学生来说至关重要。

本文将介绍初中物理中的简单电路分析方法以及一些常见电路的设计技巧。

一、串联电路的分析和设计技巧在构建串联电路时，我们需要掌握以下技巧：1. 根据欧姆定律：U=IR，可以计算出串联电路中的电压、电流和电阻之间的关系。

2. 使用串联电阻定律：在串联电路中，总电阻等于各电阻之和，即RT=R1+R2+R3+...+Rn。

3. 应用电压分压定律：在串联电路中，电阻所受到的电压与电阻值的比例相等，即U1:U2:U3= R1:R2:R3。

4. 设计简单电路时，可以根据所需电压和电流选择合适的电阻值。

二、并联电路的分析和设计技巧在构建并联电路时，我们需要掌握以下技巧：1. 应用并联电阻定律：在并联电路中，总电阻的倒数等于各电阻的倒数之和，即1/RT=1/R1+1/R2+1/R3+...+1/Rn。

2. 应用电流分流定律：在并联电路中，电流等于各支路电流之和，即I=I1+I2+I3+...+In。

3. 设计简单电路时，可以根据所需电流和电压选择合适的电阻值。

三、平衡电桥的使用技巧平衡电桥是一种常见的电路实验工具，它可以用来测量电阻的未知值。

在使用平衡电桥时，我们需要注意以下几点：1. 将未知电阻与已知电阻进行比较，通过调节已知电阻的值，使电桥平衡。

2. 在调节电桥时，需要注意保持电桥的平衡状态，可以通过观察电桥示数或者使用电阻箱来进行调节。

3. 在使用平衡电桥进行实验时，应注意使用合适的电源电压和范围，避免损坏实验设备。

四、电路板的布线和焊接技巧在制作电子电路时，电路板的布线和焊接是非常重要的环节。

以下是一些布线和焊接技巧：1. 在布线时，需根据电路原理图进行合理的布线规划，尽量减少导线长度，避免交叉干扰。

2. 在焊接时，应掌握好焊接温度和时间，避免过高温度和长时间焊接导致电路元件损坏。
