车辆工程毕业设计78乘用车机械式变速器设计

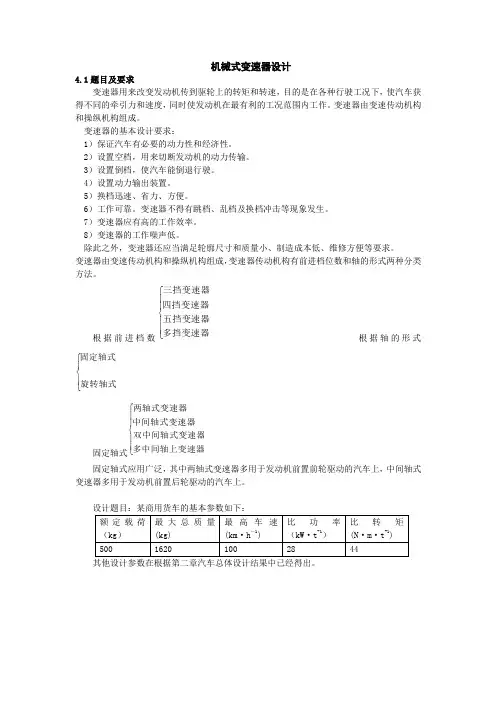

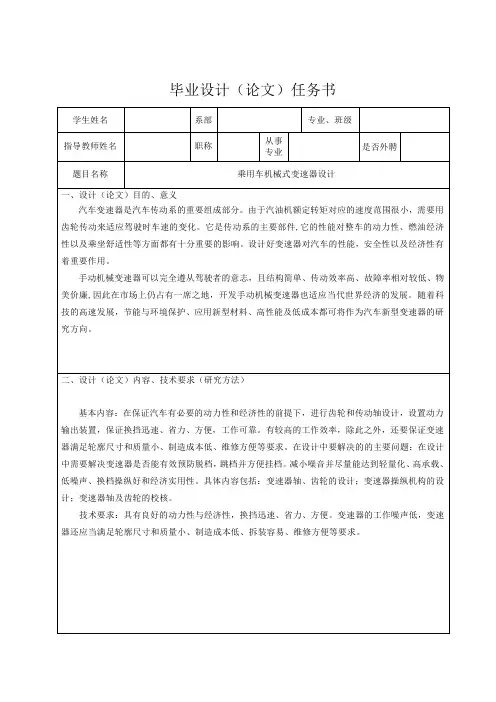

机械式变速器设计4.1题目及要求变速器用来改变发动机传到驱轮上的转矩和转速，目的是在各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。

变速器由变速传动机构和操纵机构组成。

变速器的基本设计要求：1）保证汽车有必要的动力性和经济性。

2）设置空档，用来切断发动机的动力传输。

3）设置倒档，使汽车能倒退行驶。

4）设置动力输出装置。

5）换档迅速、省力、方便。

6）工作可靠。

变速器不得有跳档、乱档及换档冲击等现象发生。

7）变速器应有高的工作效率。

8）变速器的工作噪声低。

除此之外，变速器还应当满足轮廓尺寸和质量小、制造成本低、维修方便等要求。

变速器由变速传动机构和操纵机构组成，变速器传动机构有前进档位数和轴的形式两种分类方法。

根据前进档数⎪⎪⎩⎪⎪⎨⎧多挡变速器五挡变速器四挡变速器三挡变速器根据轴的形式⎪⎩⎪⎨⎧旋转轴式固定轴式固定轴式⎪⎪⎩⎪⎪⎨⎧多中间轴上变速器双中间轴式变速器中间轴式变速器两轴式变速器固定轴式应用广泛，其中两轴式变速器多用于发动机前置前轮驱动的汽车上，中间轴式变速器多用于发动机前置后轮驱动的汽车上。

设计题目：某商用货车的基本参数如下：其他设计参数在根据第二章汽车总体设计结果中已经得出。

4.2中间轴式变速器设计4.2.1传动方案和零部件方案确定根据题目给定参数和总体设计结果可以确定，作为一辆前置后驱的货车，毫无疑问应该选用中间轴式多档位机械式变速器。

中间轴式变速器传动方案的共同特点是：(1)设有直接档；(2)一档有较大的传动比；(3)档位高的齿轮采用常啮合齿轮传动，档位低的齿轮（一档）可以采用或不采用常啮合齿轮传动；(4)除一档以外，其他档位采用同步器或啮合套换档；(5)除直接档以外，其他档位工作时的传动效率略低。

4.2.1.1传动方案初步确定为：1.变速器第一轴后端与常啮合主动齿轮做成一体，第二轴前端经轴承支承在第一轴后端的孔内，且保持两轴轴线在同一条直线上，经啮合套将它们连接后可得到直接档。

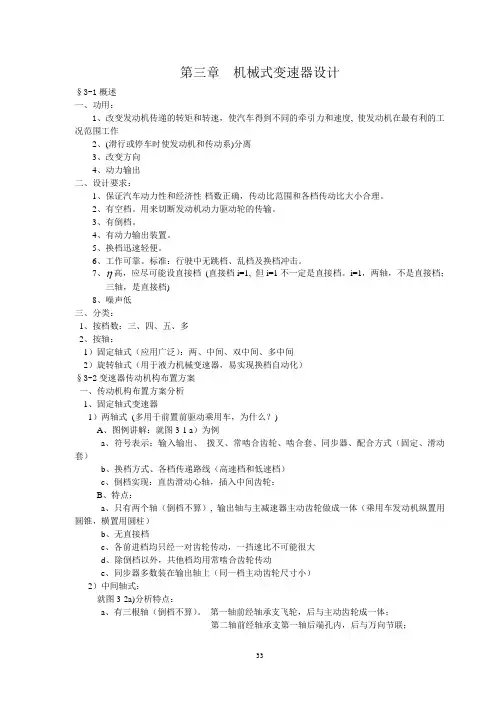

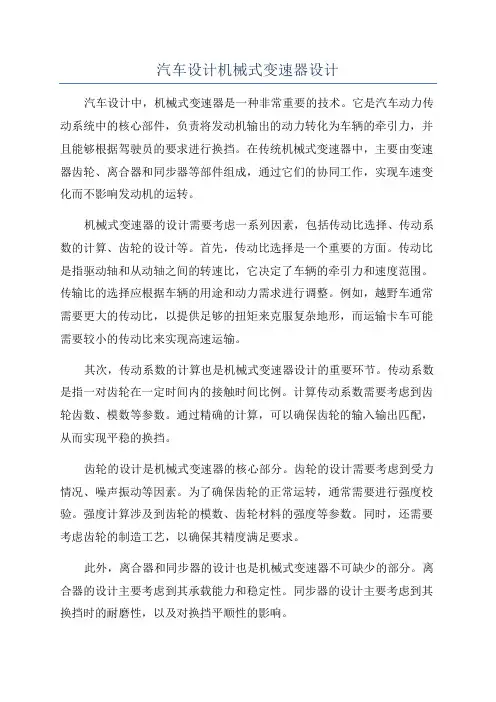

第三章机械式变速器设计§3-1概述一、功用：1、改变发动机传递的转矩和转速，使汽车得到不同的牵引力和速度, 使发动机在最有利的工况范围工作2、(滑行或停车时使发动机和传动系)分离3、改变方向4、动力输出二、设计要求：1、保证汽车动力性和经济性-档数正确，传动比范围和各档传动比大小合理。

2、有空档。

用来切断发动机动力驱动轮的传输。

3、有倒档。

4、有动力输出装置。

5、换档迅速轻便。

6、工作可靠。

标准：行驶中无跳档、乱档及换档冲击。

7、 高，应尽可能设直接档(直接档i=1, 但i=1不一定是直接档。

i=1，两轴，不是直接档；三轴，是直接档)8、噪声低三、分类：1、按档数：三、四、五、多2、按轴：1）固定轴式（应用广泛）：两、中间、双中间、多中间2）旋转轴式（用于液力机械变速器，易实现换档自动化）§3-2变速器传动机构布置方案一、传动机构布置方案分析1、固定轴式变速器1）两轴式(多用于前置前驱动乘用车，为什么？)A、图例讲解：就图3-1 a）为例a、符号表示：输入输出、拨叉、常啮合齿轮、啮合套、同步器、配合方式（固定、滑动套）b、换档方式、各档传递路线（高速档和低速档）c、倒档实现：直齿滑动心轴，插入中间齿轮：B、特点：a、只有两个轴（倒档不算）, 输出轴与主减速器主动齿轮做成一体（乘用车发动机纵置用圆锥，横置用圆柱）b、无直接档c、各前进档均只经一对齿轮传动，一挡速比不可能很大d、除倒档以外，共他档均用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2）中间轴式：就图3-2a)分析特点：a、有三根轴（倒档不算）。

第一轴前经轴承支飞轮，后与主动齿轮成一体；第二轴前经轴承支第一轴后端孔内，后与万向节联；中间轴。

b、第一、二轴在同一直线上，可布置直接档→齿轮、轴承不受载，η↑，磨损↓，噪声↓；c、除直接档外，其他档均经两对齿轮传递。

→当中心距A不太大时，速比i可取大值d、除倒档以外，共他档不一定用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2、倒档布置1）传动方案：直齿滑动a）传动路线中加入中间传动齿轮；简单，但中间传动齿轮是在最不利的正、负交替对称变化的弯曲应力状态下工作。
