电批头型号

1.0目的规范电批使用方法，确保和提高产品质量、满足客户需求。

2.0范围：本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。

3.0职责：作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。

4.0说明：4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。

4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米”（kgf.cm）,换算关系:98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。

4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。

4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。

4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六角花型批头等。

5.0正文：5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。

5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证预紧力和防止螺纹紧固件机械损伤的关键。

5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所需紧固力矩也越大。

5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩；40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反拧力矩。

5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结合面，就可使用较小紧固力矩。

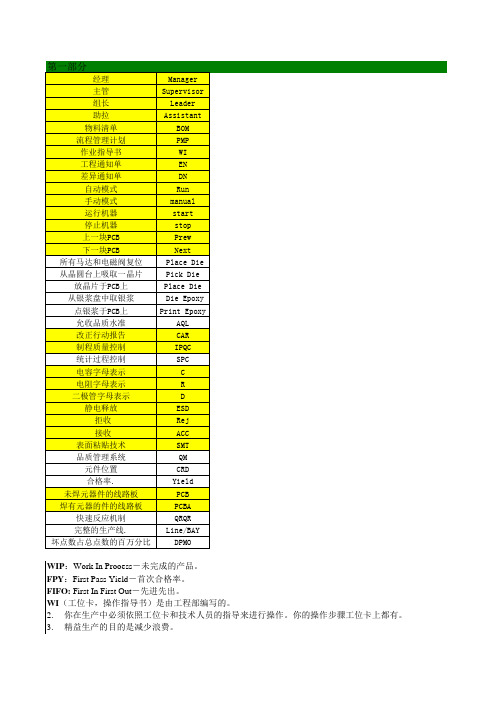

WIP：Work In Prooess－未完成的产品。

FPY：First Pass Yield－首次合格率。

FIFO: First In First Out－先进先出。

WI（工位卡，操作指导书）是由工程部编写的。

2.你在生产中必须依照工位卡和技术人员的指导来进行操作。

你的操作步骤工位卡上都有。

3.精益生产的目的是减少浪费。

ISO14001:2004环境管理体系ISO 9001 OHSAS18001:2007 ISO14001:2004 三大管理体系的相同内容快速反应质量控制QRQC的精髓三现主义：现场，现物，现实OHSAS18001:2007职业健康安全管理体系厂规1、员工考勤实行打卡制，每日打IC卡四次，上午两次、下午两次。

如：有加班需批准后2、上班时间已到而未到岗者，即为迟到。

3、未到下班时间而提前离岗者，即为早退。

4、工作时间未经领导批准离开工作岗位者，即为擅离职守。

迟到早退或擅离职守超过30分钟或未经准假而不到班者，均为旷工，不到半天者按旷工半5、中午上下班，不得一次打卡，两次打卡的时距应在15分钟以上，否则按打卡无效论处6、连续旷工3天或半年内累计旷工3次,均属于员工单方不辞而别的违约行为7、因工作需要调动工作部门者，三天内必须更换新厂证8、进入车间不得私自携带数码产品（包括手机、相机、摄相机、MP3/4等）ESD 一、静电认识1.静电的产生是一种自然物理现象，因此我们在电子产品生产中只能做到防护控制。

2.人体能感应到的静电电压是达到3000伏以上。

3.静电电压超过10伏电子线路板及对静电敏感的元件会受到损坏。

4.电子工业里，静电主要来源于摩擦和触摸。

5.离子产生器可清除生产工位上产生的静电。

6.防静电材料一般使用导电材料、静电耗散材料和静电屏蔽性材料。

7.静电和湿度的关系非常密切，静电电压和湿度成反比，湿度越小，静电电压越大。

8.静电易堆积在泡沫容器和普通塑胶料中。

9、事假每月不得超过3天，当年不得超过20 天10、试用期内不到一个月离职必须提前3天通知，做满一个月离职必须提前7天通知，而试二、注意事项1.你戴防静电带时静电带要直接接触你的皮肤。

SOP标准制作规范1.目的：建立技朮课SOP的制作模式、标准，使SOP的制作规范化2.范围：工程部工业工程课IE人员3.责任：工程IE人员负责SOP的制作/发行，文管中心负责SOP的登记/分发。

4.名词定义：4.1：SOP(Standard Operation Procedure)：让来自不同环境,不同教育背景的人都能产出品质均一的产品,把这种作业方式用文字,图表标识出来，作成文件给生产部门,这种文件即叫"标准作业书" 。

可以达到降低、减少不良率的效果,更可以提高生产效率，缩短解决问题的时间等等。

4.2：ST(Standard Time)标准工时：是指在规定的作业条件及规定的作业方法下.平均熟练技能的作业者以正常的速度完成规定质量产品所需的时间。

ST=正常作业时间X (1+宽放率)4.3：时间宽放：作业时间中减除净作业时间外，由于“作业者的生理需要”“作业方法的问题”“管理需要”等原因，经常会造成作业中断产生作业时间以外的时间，这种不可避免的必要的时间增加，即时间宽放。

针对本公司可分为5类：私事宽放、疲劳宽放、作业宽放、管理宽放、特殊宽放。

4.3.1：私事宽放：是指除疲劳以外作业者在生理上的需要，如喝水、上厕所、擦汗等。

4.3.2：疲劳宽放：由于作业造成的精神及肉体上的负荷，所带来的劳动机能衰退及速度减慢，必须给定的时间称为疲劳宽放。

4.3.3：作业宽放：是指由于材料、零件、设备、工具、等生产相关物品造成的非周期性、不规则的准备或是清扫等类似的作业。

4.3.4：管理宽放：指由于企业的管理制度所造成的管理时间。

如：班前会、中休时间、体操时间等。

4.3.5：特殊宽放：根据生产的工艺特点或生产计划周期的长短，不同的产品、不同的生产线根据具体情况可以设定宽放率，称为特殊宽放。

如小批量、换线、奖励、设备、治具干扰等。

各宽放的时间值：5．SOP的格式、内容：5.1 SOP用A4纸橫印，字体设定为新细明体﹔叙述部分字号用10号黑色字，用厂内统一标准SOP格式，分段制作，每个工位用一个工作表。

工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第1页9文件分发明细副本□总经理□副总□管理者代表□计划部□生产部□品质部□工程部□市场部□财务部□行政部□ISO推行办□研发部正本：文控中心副本编号：文件相关部门主管会审签字文件页数版本及修订登录表页次 1 2 3 4 5 6 修订日期修订页次起草/修订者审核核准者页版本页版本页版本页版本页版本页版本文件页数版本及修订登录表页次7 8 9 10 11 12 修订日期修订页次起草/修订者审核核准者页版本页版本页版本页版本页版本工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第2页9文件内容修订记录表修订日期修订内容备注备注：每次文件更改申请单均夹入文件内容修订记录表背页, 如：共7页第2页工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第3页91.目的：为规范生产员工操作和正确使用电批，防止因操作不当而引起的螺丝滑丝或松动不紧等现象，指导操作人员安全使用电批，特制定此规范。

2.范围：适用于信恳实业所有生产部、工程部和质量部所有产线上使用的电批.3.所需工具、量具工具：电批、电源供应器和电批头量具：扭力测试仪4.职责生产部：依据操作要求规范正确使用电批；品质部：电批送校验、电批日点检并记录、扭力校准和监督电批在线使用情况；治具房：电批的不良维修和记录相关维修详情；5.电批的校准：将扭力测试仪放于工作台上，接上电源，选择Kgf.cm单位档并调零（参照《扭力测试仪器操作维护指导书》进行），并将正常使用标签贴在所校电批上.6.电批适用范围：6.1电批头和螺钉的对应情况如下表一所示：1)十字电批头与螺丝对照表（单位：mm）:十字电批头类型批头规格描述对应螺丝直径NO.0Φ5*60*0# 1.4/1.7/2/2.3/2.5/2.6No.1 Φ4*40*2.5*1# 2/2.2/2.5Φ4*60*1# 2/2.2/2.5/2.9/3.0Φ5*60*1# 2/2.2/2.5/2.9/3.0Φ4*40*1# 2/2.2/2.5/2.9/3.0No.2 Φ4*40*2# 2.9/3.0/3.5/4/4.5/5Φ4*60*2# 2.9/3.0/3.5/4/4.5/5Φ5*40*2# 2.9/3.0/3.5/4/4.5/5Φ5*60*2# 2.9/3.0/3.5/4/4.5/5Φ5*80*2# 2.9/3.0/3.5/4/4.5/5工程文件电批操作规范文件编号QW-GC-WI-0009文件版本0/A 生效日期2012.05.01 共7页第4页2)一字电批头与螺丝对照表（单位：mm）:一字电批头批头规格描述对应螺丝直径a b3 0.45 Φ4*40*3# 24 0.6 Φ4*40*4# 2.2/2.6/3 Φ5*60*4# 2.2/2.6/35 0.6 Φ5*60*5# 3.53）其他套筒类则依据套筒与螺丝的配合一致性情况对应；6.2 电批的扭力值螺钉锁紧扭力参考表如附表二.表二螺钉锁紧扭力参考表螺纹工程尺寸拧入件材质及相应锁紧扭力矩（单位：Kgf.cm)螺丝孔为铝或铜螺丝孔为钢（低预警力）螺丝孔为钢（高预警力）M2.0 0.8~1.4 1.5~2.0 2.5~4.7M2.5 1.8~2.7 2.9~4.8 5.8~8M3 2.7~4.6 5.0~8.0 10.8~16.4M4 7.9~10.4 16.0~20.8 30M5 15.0~20.1 30 72用途用于一般零件的紧固用于有振动、较重零件的紧固注意：由于不易控制并破坏螺纹，塑胶制品螺丝和自攻螺钉部建议使用电批，使用前需试验一批后再做决定可否使用。

电动螺丝刀是工业组装和家庭维修常用工具，电动螺丝刀上的刀头就是电动螺丝批头，又称电批头，电批头的型号有一字、十字、米字、星型、方头、六角头、Y型、三角、四方等多种，安装和更换时要确认型号，需要确定所需批头类型、所需批头的柄部大小、电动螺丝刀批头插孔的尺寸与形状、拆装螺丝的直径等。

下面来了解一下电动螺丝批头怎么拆卸和安装吧。

一、电批头常用型号有哪些电批头是安装到手电钻或者电锤上面拧螺丝的螺丝刀头，也称电动螺丝批头，是工业组装中常见的工业级工具，适用于工程、机械、维修家用电器等领域。

电批头的型号按不同的头型可以分为一字（SLOTTED）、十字（PHILLIPS）、米字（POZI）、星型（TORX）、方头（SQUARE）、六角头（HEXAGON）、Y型等，其中一字螺丝批头和十字螺丝批头比较常用，六角头螺丝批头多用于工业机器的六角孔螺丝。

二、电动螺丝批头规格怎么选择由于一直和螺丝摩擦，螺丝批头属于损耗配件，在使用一段时间后就需要更换批头，而更换电动螺丝批头就需要选择合适的螺丝批头规格，那么如何确认电批头规格呢？1、确定所需批头类型首先要选择合适的批头类型，电动螺丝批头常用的有一字、十字等多种，此外还有一些不常用的，如三角、四方、U型、十字带柱、十字平头等，选择时首先要看电动螺丝刀的规格型号。

2、确定所需批头的柄部大小电动螺丝批头根据柄径大小及形状可分为四种：（1）4mm圆柄：柄径为4mm，适用于市面上大多数800型（批头插孔为4mm圆孔）电动螺丝刀。

（2）5mm圆柄：柄径为5mm，适用于市面上大多数801型（批头插孔为5mm圆孔）电动螺丝刀。

（3）6mm圆柄：柄径为6mm，适用于市面上大多数802型（批头插孔为6mm圆孔）电动螺丝刀。

（4）6.35mm六角柄：六角对边高度为6.35mm，适用于市面上大多数SH1/4型（批头插孔为6.35mm六角孔）电动螺丝刀及所有气动螺丝刀。

3、确定电动螺丝刀批头插孔的尺寸与形状电批头的形状需要与电动螺丝刀相匹配才能使用，尺寸方面要精确测量，不能大也不能小。

文件编号节拍(S)版本拟制日期XX 工位号X 人数X工位名称标准时间(S)拟制部门审核日期XX 一、准备内容：NO.物料编码物料名称数量1XXXXX LCD 1 pcs 二、作业步骤：2XXXXX 螺丝 4 pcs 345NO.品名数量1LCD焊接夹具 1 pcs 2烙铁 1 pcs 3电披 1 pcs 48960 1 pcs NO.品名数量1电批头 1 pcs 2测试电池8 pcs NO.变更原因时间1作业不良改善2013011623其他、辅料规格1.5S23056变更明细变更内容作业手法变更设备、治具、工具规格S23056刀口 or 圆头 or尖头GSM / TD / CDMA/ EDGE 规格、零件编号XXXXXX 比如:1.4 X 1.6XXX 第X页，共X页在部门编号本上顺序记录后所得物料与规格型号XXX作业指导书(XXXX临时作业指导书)字体为"宋体10",仅仅作业步骤内为"宋体12"1.马达/喇叭/MIC 等线绕几圈或者不扰圈注明2.向后不允许有手动修改记录,(包括页码等)3.临时SOP <宇龙跌落>等注明实效性,比如首批1K 4.设备连电脑的必须注明顺序:比如点击开始→ 扫描IMEI → 插入电池→ 插入USB/下载线5.添加的重点管理事项用颜色别与内容区分开6.特殊标识的框图需要用不同颜色并且加粗注意事项：1.规格类: 烙铁温度,焊接时间,扭力规格,TP 压贴压力范围,时间2.马达,喇叭,MIC 等线极性"红:正, 黑:负/蓝:负"3.文件路径:比如桌面→闻泰→G92620A1/A2/A3/ →写号/ IMEI 检查。

电批的使用和打螺丝的技巧培训二、培训对象 :装置部负责打螺丝的职工及有关组长.三、培训内容 :1、企业的使用的风批、电批的种类及外面构造.2、电批的使用方法和保护3、打螺丝的不良情况与改良对策。

第一章工具的种类和外构造一、工具的种类 :1.风批：风批转动是由一个五个风翼的风动转子带动 ,经一组行星齿牙带动批嘴转动 , 以达到扭动螺丝的目的 .2.电批 :电批转动是由电机转动,带动批嘴转动以达到扭动螺丝的目的.二、电批的构造 :一、企业常用螺丝和电批头:1、螺丝 :（如三管风车）①PA1.5*8 帽，锁转头上下盖②PA1.5*6 帽，锁 xx 上下盖③PA1.4*4 帽，锁刷片④PB2.3*6 帽，锁电池箱2、用的电批头为 :十字槽头 ,直径为Φ4mm,Φ1.5,Φ2.5,xx 有 40mm,60mm第二章电批的使用方法和保护一、电批的使用前准备工作:1.将电批接入配套的电源电箱中,再插上电源翻开电源箱开关.2.将电批悬挂于弹簧上或均衡器。

3.安装适合的批头 .4.安装批头方法 :推上电批头端的套筒 ,将批头顺着导沟插入主轴内 .而后松开套筒 ,将批头紧紧套住 .5.拆卸方法 :推上电批头端的套筒 ,将电批头顺着致使沟拔出,松开套筒 ,这样能够拿出批头.6.准备好螺丝 ,螺丝盒和相应的打螺丝固定治具。

7.切换方向控制开关 ,将电批调至正确的方向上.8.方向控制开关 :FOR为顺时针转 ,正方向拧紧螺丝 .（打螺丝）为逆时针旋转 ,反方向拧紧螺丝 .（退螺丝）10.试打螺丝 ,并将扭力调理至适合当力矩处.（扭力调理是从小往大调）11.扭力的调理方法 :将扭力微调环向上旋 ,则刻度值越大 ,扭力弈越大 .反之 ,将扭力微调坏向下旋 , 则刻度值越小力弈越小 .12.注意 :用电批打螺丝时 ,一定要按开关制 ,其正确的姿势为用食指勾压开关制,不行用多指按压 .二、电批的养护和保护:1.电批上有吊坏扣的一定将均衡器或吊钩悬挂于正确地点.2.禁止摔打电批 (提防碰撞或掉落现象 ,不然会产生马达噪音及起子晃动现象).3.拔电批与配套电箱的连结插头 ,应以插头基部为力点 ,不该有使劲拉扯电线 , 免得破坏接触插头 .4.电批工作时摇摆大的一定停止使用 ,免得更深度地破坏电批 ,并知会管理人员按排维修 .5.当电批力矩过小 ,不可以知足使用时 ,应停止使用 ,实时知会管理人员安排改换鼎力矩的电批.6.按下起动制时 ,电批因力矩过小不可以转动时 ,应注意此状应控制在 10 秒内 , 免得破坏电批内马达 .7.电批出现有异样问题时,实时知人管理员送于维修人员维修,一般异样现象为:a.起子不转动 c.起子头简单零落或有晃动现象b.起子转速不顺 d.起子不会自停第三章打螺丝的技巧和不良情况一、螺丝的技巧1.使用正确的起子头作业(1)十“”字型螺丝则选择切合螺丝规格的“十”字型起子头作业 .(2)操作时将起子拿直 ,起子头紧贴螺丝头缺口操作 .2.操作时姿势要使用批从轴与螺丝从轴在一条直线上 ,而且垂直于锁螺丝面 , 螺丝锁下是垂直的 ,不可以有倾斜 ,晃动 ,不然螺丝会锁不紧、滑丝、打爆、螺丝头花等不良现象 .3.锁螺丝的力矩条适合 ,一般为～4.电批锁紧时间不宜过长,应小于 10 秒.5.注意 :不可以使用已破坏的电批头,这样批头易造成螺丝头部磨花.二、不良情况其改良对策:1.螺丝倾斜 :螺丝未水平产生原由 :a.电批落下时不垂b.批头晃动 ,造成螺丝倾斜c.被锁紧面不水平改良方法 :a.风批 ,螺丝人轴垂直于被锁紧物体b.被锁紧面放水平 (增添水平固定工具)c.批头晃动 ,维修风批2.打暴物体 :被锁件的螺丝槽处产生暴裂产生原由 :a.力矩过大改良对策 :a.调小力矩b.螺丝的外径过大 b.改用适合直径的螺丝c.物体的比太薄 c.建议工程设计加厚对象臂厚3.打滑丝 :螺丝锁到位 ,但会随批头旋转 ,未密切咬合对象 .产生原由 :a.力矩太大 ,锁到位后被强拧滑丝改良对策:a调小力矩b.锁位后未实时放手 ,时间过长 b.锁到位后实时放手c.螺丝外径太小、太粗、咬牙太浅 c.改用适合直径的螺丝d.锁位后未实时放手 ,时间过长 .e.螺丝外径太小、太粗、咬牙太浅4.锁不到位 :风批锁下后自动停不动或转速迟缓,但螺丝未完整锁下 ,留有空隙产生原由 :a.力矩过小改良对策 :a.加鼎力矩b.未锁到时已住手 ,时间很短 b.确立螺丝锁到位后 ,方可放手5.顶白、起泡 :螺丝锁下后 ,被锁件邻近有损害 ,造成塑料起泡 .产生原由 :a.力矩过大改良对策 :a调小力矩b.螺丝与被锁件之间配合不好 b.改短或改细螺丝c.螺丝过长或过粗6.螺丝头脱漆、花 :涂有黑漆的螺丝 .表面的漆被磨损掉 ,露出金属银白色 .（螺丝 +字槽了。
