无负压供水设备原理图及说明

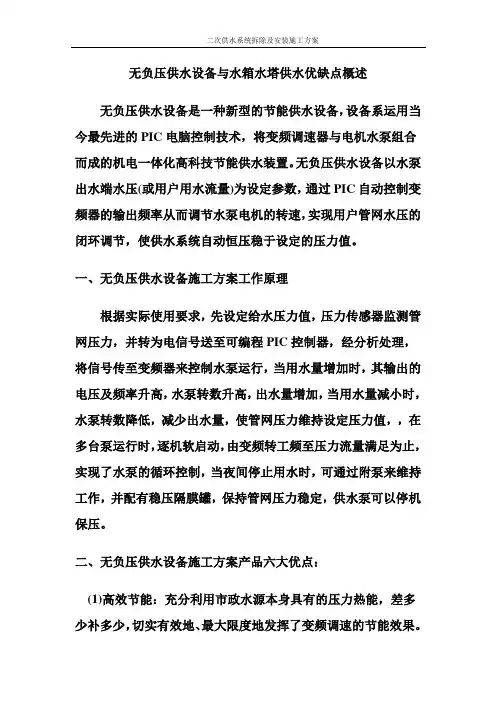

无负压供水设备与水箱水塔供水优缺点概述无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。

一、无负压供水设备施工方案工作原理根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。

二、无负压供水设备施工方案产品六大优点：(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。

(4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。

(5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。

(6)该系列产品控制系统充分总结了国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。

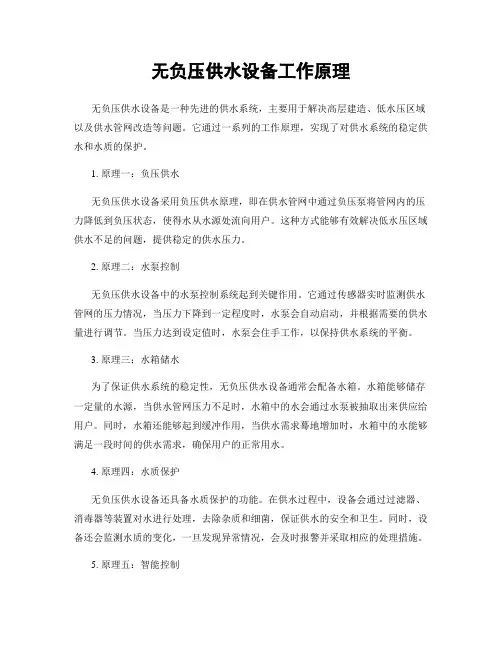

无负压供水设备工作原理无负压供水设备是一种先进的供水系统，通过负压泵和水箱等设备，实现了建筑物内自动供水的功能。

它的工作原理是利用水泵和一系列的控制器、阀门、传感器等组成的系统，通过调节水压和水位，确保建筑物内的供水稳定可靠。

一、无负压供水设备的组成1. 负压泵：负责提供供水的压力，将水从水箱中抽取并送入建筑物内。

2. 水箱：存储供水的容器，通常位于建筑物的高处，以便形成一定的水压。

3. 控制器：负责监测和控制供水系统的运行状态，根据需要自动调节水泵的工作。

4. 阀门：用于控制水流的开关，根据需要打开或关闭水的通道。

5. 传感器：用于检测水位、压力等参数，将信号传递给控制器，实现自动控制。

二、无负压供水设备的工作原理1. 初始状态：当建筑物内的用水需求增加时，控制器会检测到水压下降，发出信号启动负压泵。

2. 启动负压泵：负压泵开始工作，将水从水箱中抽取，并通过管道输送到建筑物内。

3. 检测水位：当水箱中水位下降到一定程度时，传感器会检测到信号，控制器会发出指令关闭负压泵。

4. 停止供水：当建筑物内的用水需求减少时，控制器会检测到水压上升，发出信号关闭负压泵。

5. 恢复水位：当水箱中水位上升到一定程度时，传感器会检测到信号，控制器会发出指令启动负压泵，继续供水。

三、无负压供水设备的优势1. 稳定可靠：无负压供水设备通过自动控制，能够根据建筑物内的用水需求进行供水，保证供水的稳定性和可靠性。

2. 节能环保：无负压供水设备能够根据实际需求进行调节，避免了过度供水造成的能源浪费，减少了对水资源的浪费。

3. 安全性高：无负压供水设备通过多重保护措施，能够及时检测和排除故障，保证供水系统的安全运行。

4. 维护简便：无负压供水设备的结构简单，维护保养较为方便，减少了维修成本和工作量。

四、无负压供水设备的应用领域无负压供水设备广泛应用于各类建筑物的供水系统，包括住宅小区、商业楼宇、工业厂房等。

它能够满足不同场所的用水需求，提供稳定可靠的供水服务。

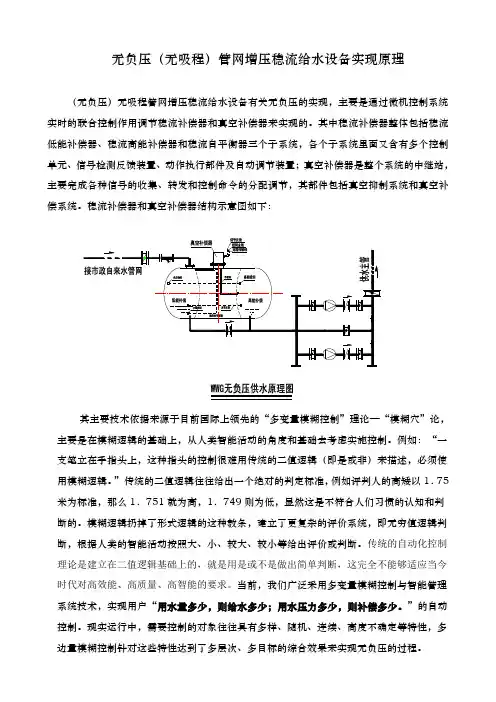

无负压（无吸程）管网增压稳流给水设备实现原理（无负压）无吸程管网增压稳流给水设备有关无负压的实现，主要是通过微机控制系统实时的联合控制作用调节稳流补偿器和真空补偿器来实现的。

其中稳流补偿器整体包括稳流低能补偿器、稳流高能补偿器和稳流自平衡器三个子系统，各个子系统里面又含有多个控制单元、信号检测反馈装置、动作执行部件及自动调节装置；真空补偿器是整个系统的中继站，主要完成各种信号的收集、转发和控制命令的分配调节，其部件包括真空抑制系统和真空补偿系统。

稳流补偿器和真空补偿器结构示意图如下：其主要技术依据来源于目前国际上领先的“多变量模糊控制”理论—“模糊穴”论，主要是在模糊逻辑的基础上，从人类智能活动的角度和基础去考虑实施控制。

例如：“一支笔立在手指头上，这种指头的控制很难用传统的二值逻辑（即是或非）来描述，必须使用模糊逻辑。

”传统的二值逻辑往往给出一个绝对的判定标准，例如评判人的高矮以1．75米为标准，那么1．751就为高，1．749则为低，显然这是不符合人们习惯的认知和判断的。

模糊逻辑扔掉了形式逻辑的这种教条，建立了更复杂的评价系统，即无穷值逻辑判断，根据人类的智能活动按照大、小、较大、较小等给出评价或判断。

传统的自动化控制理论是建立在二值逻辑基础上的，就是用是或不是做出简单判断，这完全不能够适应当今时代对高效能、高质量、高智能的要求。

当前，我们广泛采用多变量模糊控制与智能管理系统技术，实现用户“用水量多少，则给水多少；用水压力多少，则补偿多少。

”的自动控制。

现实运行中，需要控制的对象往往具有多样、随机、连续、高度不确定等特性，多边量模糊控制针对这些特性达到了多层次、多目标的综合效果来实现无负压的过程。

应用到水工业中，大家都知道给水管网中的负压主要是水泵在传送水的过程中的吸程作用造成的。

所以我们在此时对它的讨论也不失一般性，整个无负压实现过程是通过约束限制流量的特性曲线来实现压力的持续平衡，以下图为例：当检测装置检测到实际用水量小于给水管网的给水流量时，此时管网不会产生任何负压，此时，稳流低能补偿器进入储能状态进行能量的储备，当储存能量达到一定限度时，将多余的能量一部分通过稳流自平衡补偿装置将能量补偿给高能补偿器，一部分以压力的形式释放给用水管网，以实现管网的小流量保压；当检测装置检测到实际用水量大于给水管网的给水流量时，此时，稳流高能补偿器将原来储备的能量进行释放，以补偿此时的能量不足，以保证整个系统中的压力平衡。

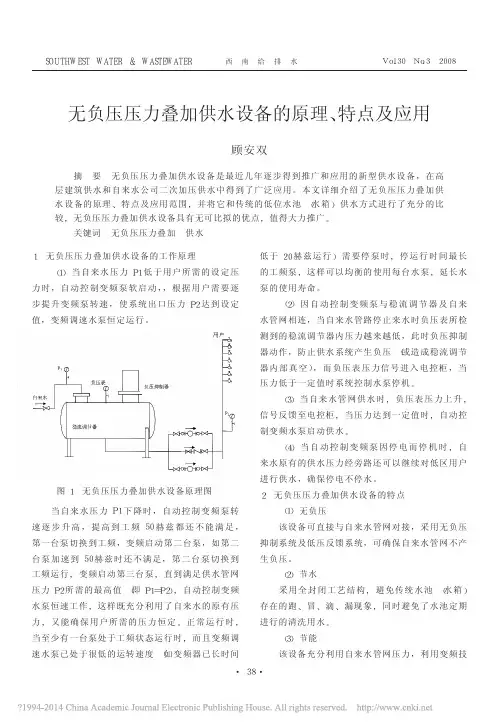

一、无负压供水设备的工作原理自来水进入调节罐, 罐内的空气从真空消除器内排出, 待水充满后, 真空消除器自动关闭。

当自来水能够满足用水压力及水量要求时, 供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时, 系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。

水泵供水时, 若自来水管网的水量大于水泵流量, 系统保持正常供水, 用水高峰期时, 若自来水管网水量小于水泵流量时, 调节罐内的水作为补充水源仍能正常供水, 此时, 空气由真空消除器进入调节罐, 消除了自来水管网的负压, 用水高峰期过后, 系统恢复正常的状态。

若自来水供水不足或管网停水而导致调节罐内的水位不断下降, 液位控制器给出水泵停机信号以保护水泵机组。

夜间及小流量供水时可通过小型膨胀罐供水, 防止水泵频繁启动。

无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。

智能控制系统核心部分采用西门子可编程控制器, 程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成, 设备具有界面直观, 操作简便可靠, 性能稳定, 高智能化等诸多特点。

调节罐的真空消除也是该项目的关键技术, 管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空, 从而达到罐内外压力平稳, 由此不对市政管网造成负压影响, 不影响其它市政管道用户的正常用水。

二、无负压供水设备的特点1.技术先进: 无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合, 无负压供水设备与自来水管网直接串接, 实现稳压、节能、卫生、安全可靠运行, 不产生负压, 不用建水池、水箱。

2.卫生无污染: 设备为全密封结构, 细菌和粉尘不会进入系统；避免了藻类的滋生, 防止了水源二次污染及供水水质污染问题, 用户使用的是符合国家卫生标准的自来水。

3.节能效果显著: 全封闭结构运行, 避免了渗、跑、冒、滴、漏等现象发生, 无水池、水箱, 节约了消毒冲洗用水。

无负压供水设备工作原理无负压供水设备是一种先进的供水系统，它能够在供水管网压力不足或无法满足需求的情况下，通过负压吸水的方式实现供水。

下面将详细介绍无负压供水设备的工作原理。

一、无负压供水设备的组成无负压供水设备主要由水泵、水箱、控制系统和管路组成。

1. 水泵：无负压供水设备通常采用离心泵，它能够提供足够的水压来实现供水。

水泵通常安装在地下室或水泵房内，通过管路与水箱和供水管网相连。

2. 水箱：水箱是无负压供水设备的储水装置，通常位于高处，比如建筑物的顶楼或水塔上。

水箱的容量根据实际需求确定，可以储存足够的水量以应对突发情况。

3. 控制系统：控制系统是无负压供水设备的核心部分，它能够监测供水管网的压力，并根据需求自动控制水泵的启停。

控制系统还可以实现对水箱水位的监测和控制，确保水箱始终保持足够的水量。

4. 管路：管路是无负压供水设备的输水通道，包括进水管道、出水管道和连接水泵、水箱以及供水管网的管道。

管路通常采用耐压、耐腐蚀的材料，确保供水的安全和稳定。

二、无负压供水设备的工作原理无负压供水设备通过负压吸水的方式实现供水，其工作原理如下：1. 启动阶段：当供水管网压力不足或无法满足需求时，控制系统会检测到压力下降的信号，自动启动水泵。

水泵开始运转，通过进水管道将水吸入管路。

2. 吸水阶段：水泵通过负压作用，将水从水箱或水源中吸入管路。

水泵产生的负压能够克服管路中的阻力，使水能够顺利地流动。

3. 储水阶段：当水箱中的水位下降到一定程度时，控制系统会自动启动水泵，将水泵送至水箱中，储存起来。

水泵会根据水箱的水位信号进行启停控制，确保水箱始终保持足够的水量。

4. 供水阶段：当有供水需求时，控制系统会检测到需求信号，自动启动水泵。

水泵将水从水箱中抽出，并通过出水管道送至供水管网。

供水过程中，控制系统会监测供水管网的压力，根据需求自动调整水泵的运行状态，确保供水的稳定性和安全性。

5. 停止阶段：当供水需求满足或停止时，控制系统会自动停止水泵的运行。

无负压供水设备工作原理引言概述：无负压供水设备是一种先进的供水系统，它可以有效解决供水过程中的负压问题。

本文将详细介绍无负压供水设备的工作原理，包括水泵、水箱、控制系统、水泵启停控制和水箱水位控制等五个部分。

一、水泵1.1 水泵的作用：水泵是无负压供水设备的核心部件，它主要负责将水从水源抽取出来，并提供足够的水压供给用户。

1.2 水泵的工作原理：水泵通过电机驱动叶轮旋转，产生离心力将水抽出。

水泵的进水口与水源相连，出水口与供水管网相连。

1.3 水泵的特点：水泵具有高效、节能、可靠的特点，能够根据用户需求自动调节水压，并具备过载保护功能，确保设备的安全运行。

二、水箱2.1 水箱的作用：水箱是无负压供水设备的储水容器，它可以保证供水过程中的稳定性和连续性。

2.2 水箱的工作原理：水箱通过自动控制系统，根据供水管网的水位情况，控制水泵的启停来调节水箱的水位。

当供水管网的水位下降时，水泵启动将水抽入水箱，当水位上升到一定高度时，水泵停止工作。

2.3 水箱的特点：水箱具有一定的储水能力，能够平衡供水压力的波动，保证供水的稳定性。

同时，水箱还可以通过自动控制系统实现对水位的精确控制。

三、控制系统3.1 控制系统的作用：控制系统是无负压供水设备的智能化管理核心，它能够实时监测供水管网的水位情况，并根据需求自动控制水泵的启停和水箱的水位。

3.2 控制系统的工作原理：控制系统通过传感器实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。

3.3 控制系统的特点：控制系统具有智能化、自动化的特点，能够根据实际需求自动调节水泵的启停和水箱的水位，提高供水的效率和稳定性。

四、水泵启停控制4.1 水泵启停控制的作用：水泵启停控制是无负压供水设备的重要功能之一，它能够根据供水需求自动控制水泵的启停，提供合适的供水压力。

4.2 水泵启停控制的原理：水泵启停控制通过控制系统实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。
