坡屋顶画法详解

不同坡度屋面画法技巧说起不同坡度屋面画法技巧，我有一些心得想分享。

我有次参与一个建筑模型制作的项目，其中屋面的设计是很关键的一部分，不同的坡度屋面需要准确地绘制出来。

当时可是让我费了不少脑筋呢。

咱先说比较缓的那种屋面坡度的画法。

就像你在爬坡，坡度小的时候你爬起来比较轻松，画的时候呢，你可以先确定屋脊线，这就好比是屋顶的脊梁，把它画得稳稳当当的。

然后呢，从屋脊向屋檐延伸线条，线条的倾斜度就反映了屋面的坡度，就像水沿着缓坡慢慢流淌的那种感觉。

我一开始的时候总是把握不好这个倾斜度，画出来的屋面要么太平，要么就有点陡了。

后来我发现可以用一个小技巧，拿个角度尺在旁边对比着画，这就像是给你在黑夜里亮了盏小灯，准确多了。

不过这个技巧也有点小局限性，如果是草图绘制，可能还得靠自己手头的功夫，这种时候就只能多练练手的稳定性了。

说到这里，我想起绘制陡坡屋面的情形。

陡坡屋面就像一座陡峭的山峰，绘制时难点在于要表现出库高处的险峻感。

在画图的时候基础步骤也是先画屋脊线，但从屋脊向下画线条的时候一定要“一气呵成”，线条不能画得软绵绵的，得有那种陡坡的力度。

当时我就犯错误了，线条画得犹犹豫豫，结果整个屋面看起来就很别扭。

这时候一个替代方案就是，可以先用铅笔画个大致的轮廓，然后再加强线条。

而且在画陡坡屋面时，阴影的处理很重要，就像给山峰画上阴影来显示它的高大一样，屋顶阴影画好了，会更有立体感。

你可能会问，要是遇到曲面坡度屋面怎么办呢？这个更复杂一些，我也是花了好长时间才总结出点经验。

你可以把它想象成公园里那种弯曲的滑滑梯。

要先确定曲面的最高点和最低点，就像滑滑梯的起点和终点。

然后用曲线自然地连接起来，这个曲线可不是随意乱画的，得符合屋面的曲率要求。

在我最初尝试画曲面坡度屋面的时候，因为缺乏整体观念，画得歪歪扭扭，不成样子。

所以这时候要从长一些的线条入手，先确立大的框架，再去细化小的部分就比较容易了。

总之呢，不同坡度屋面的画法需要多实践，就像学骑自行车一样，摔几跤之后就能顺利上路了。

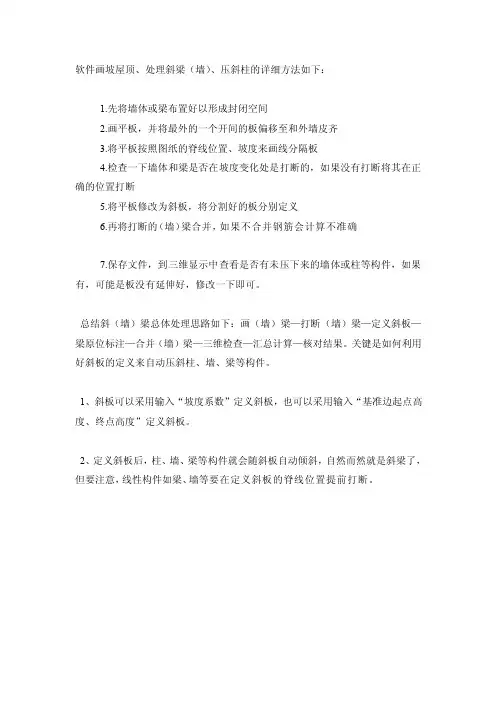

软件画坡屋顶、处理斜梁（墙）、压斜柱的详细方法如下：1.先将墙体或梁布置好以形成封闭空间2.画平板，并将最外的一个开间的板偏移至和外墙皮齐3.将平板按照图纸的脊线位置、坡度来画线分隔板4.检查一下墙体和梁是否在坡度变化处是打断的，如果没有打断将其在正确的位置打断5.将平板修改为斜板，将分割好的板分别定义6.再将打断的（墙）梁合并，如果不合并钢筋会计算不准确7.保存文件，到三维显示中查看是否有未压下来的墙体或柱等构件，如果有，可能是板没有延伸好，修改一下即可。

总结斜（墙）梁总体处理思路如下：画（墙）梁—打断（墙）梁—定义斜板—梁原位标注—合并（墙）梁—三维检查—汇总计算—核对结果。

关键是如何利用好斜板的定义来自动压斜柱、墙、梁等构件。

1、斜板可以采用输入“坡度系数”定义斜板，也可以采用输入“基准边起点高度、终点高度”定义斜板。

2、定义斜板后，柱、墙、梁等构件就会随斜板自动倾斜，自然而然就是斜梁了，但要注意，线性构件如梁、墙等要在定义斜板的脊线位置提前打断。

举例：1、复杂坡屋面处理完成上图的坡屋面绘制。

该案例并不算复杂，但我们可以从中学会处理复杂屋面的思路该图的难点在于两个屋面的相交如右图：相交点的水平标注尺寸可以通过内插法计算。

公式如下：0.48/0.56×2.7=2.314 换算为毫米为2314.有了这个尺寸就可以很快的分割板了，具体的分割方式可以用辅助轴线，也可以用SHIFT+左键。

处理思路是：先画平板，然后分割，分割完成后定义斜板。

如下图：（2）折梁处理思路1、先根据平面图标注的平面尺寸画梁2、分割完斜板后先沿屋脊处打断梁3、定义斜板→合并梁→原位标注→三维检查→汇总出量。

以上是折梁处理的全过程，屋面的情况通常比较复杂，在操作结束后一定要用三维进行检查。

看是否所有的梁板都已经压到位。

局部的地方有时时候还要进行标高调整。

直到三维无问题。

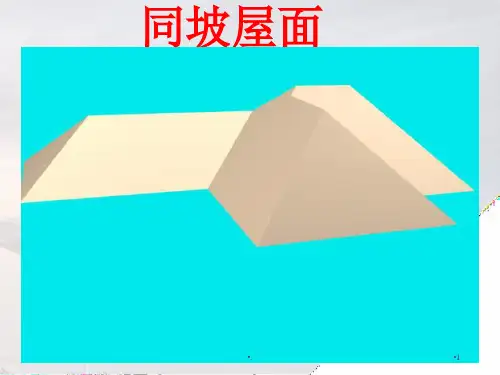

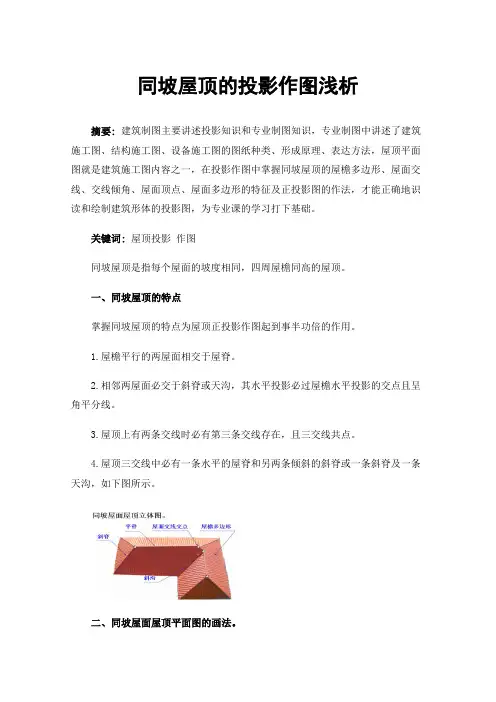

坡屋顶的建模方法常见的坡屋顶大致可以分为单坡、双坡、四坡和多坡屋面，其中尤以双坡、四坡居多。

根据坡屋顶的构造，建模时主要是控制它的屋面坡度、屋脊线位置、屋脊高度、檐口的挑出宽度等参数。

下面就详细介绍其操作方法。

一、单坡屋面在屋顶布置的对话框中，我们选择屋面类型为单坡屋面。

屋脊高度指屋脊线距离本层层高的高度，也就是到本层顶板上表面的距离。

挑出宽度指屋面板伸出外墙轴线的垂直投影长度，而且四周挑出宽度相同。

坡度指斜屋面的坡度。

这里的坡度有两种输入方式，一是输入坡度系数，单位是百分比。

如图纸上标明坡度为1：2.747，则坡度系数为1/2.747=36.4%，输入36.4即可；二是输入坡度角，单位是度，如坡度角为30°，则输入30。

输入好参数后，点击确定，弹出选择轮廓方式的对话框。

“自绘制轮廓”方式就是逐一选择轮廓线上的每个节点，最后闭合形成坡屋面的平面轮廓。

“选择轮廓”方式就是通过选择左、上方墙或右、下方墙，程序自动选择是平面图外环轮廓还是局部内环轮廓。

选择好轮廓后，程序提示确定。

确定后，继续选择屋脊线的的两个节点，软件根据选择的情况，生成所需要的坡屋面。

生成的坡屋面平面图如下：三维图：从图上可以看出，当设置了挑出宽度时，轮廓四周都会挑出相同的宽度来。

如果此坡屋顶相邻的房间上还有楼层时，坡屋顶就伸到楼上的房间里去了。

因此这种情况下，我们就要采用其他方法来处理。

我们把坡屋顶的外围线作为轮廓，挑出宽度设为零，这样就可以解决上述问题，而且还可以解决四周挑出宽度不一致的问题。

前提是需要在轴线网格编辑中，将坡屋顶的外围点用节点的方式定位出来。

之后用自绘制轮廓方式将各节点逐一选中，再定位屋脊线的位置，就能绘出所需要的坡屋顶。

此时可以看到，由于节点抬高了，相邻的不是坡屋顶部分的墙体也跟着抬高，这些墙体需要用指定高度的墙来布置。

如果相邻的梁也抬高了，则需要修改该梁的左右标高。

二、双坡屋面在屋顶布置的对话框中，我们选择屋面类型为双坡屋面。

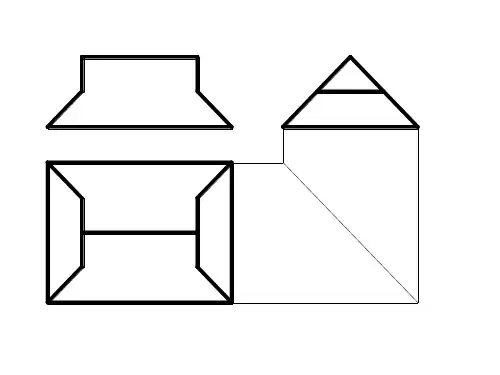

（一）认识坡屋顶以及坡屋顶模板图画法1 双坡坡屋顶坡屋顶平面坡屋顶正立面坡屋顶侧立面模板图画法单坡屋顶进阶1 坡屋顶加平屋顶单坡屋顶进阶2 单坡屋面和双坡屋面组合2 四坡坡屋顶平面然后描出折梁模板，该折梁的三维图3各种坡屋顶组合双坡坡屋顶组合根据标高和节点做出辅助线最后描出斜梁模板形状。

这根折梁三维图4 别墅坡屋顶如果仔细分解其实就是四个四坡屋顶。

下面的你能看出来几种坡屋顶组合么？（二）屋面斜板设计坡屋面活荷载下板的弯矩坡屋面恒荷载下板的弯矩所以最终可以得出坡屋面斜板怎么设计？（三）梁柱坡屋面设计方法坡屋面建模和增加1/2层高恒荷载作用下梁柱的弯矩对比坡屋面按实际情况建模振型号周期转角平动系数(X+Y) 扭转系数1 0.9519 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9050 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8327 72.34 0.00 ( 0.00+0.00 ) 1.00平屋面增加2/3层高建模1 0.9742 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9287 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8657 90.00 0.00 ( 0.00+0.00 ) 1.00平屋面增加一半层高建模振型号周期转角平动系数(X+Y) 扭转系数1 0.9639 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9191 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8563 90.00 0.00 ( 0.00+0.00 ) 1.00总结最后得出梁柱坡屋面设计的方法。

四坡屋顶设计常见问题1闷屋顶2出屋面的机房和坡屋顶的相交问题。
