LED照明技术手册
LED照明技术手册引言：随着科技的不断发展，LED（发光二极管）照明技术也越来越成熟。
相比传统的光源，在能源消耗上更加节约，并且在发光效率上更加优异，还具有宽波长范围，长寿命等多种优点。
它不仅广泛应用于家居照明领域，也被用于制造商业和工业灯具，以及路灯等户外场合。
本技术手册将向您介绍基本的LED照明知识，以及如何设计，实现和维护LED照明系统。
一、LED的基本原理LED是一个基于半导体材料的光源。
在LED中，电子通过半导体材料，与固定的质子和电子结合，从而产生光。
这种半导体结构被称为p-n结。
当电流通过p-n结时，光子被激活并被释放出来，从而形成发光的现象。
与传统的光源不同，在LED中，电流的方向也决定了光线的方向，这是由于p-n结的结构和内部反射的性质引起的。
二、LED的优势1. 能效高：LED的电效率比传统的白炽灯高很多，这意味着它们可以在相同功率的情况下提供更亮的光。
2. 长寿命：传统的白炽灯约为1000个小时，LED的寿命可以达到50,000到100,000个小时以上，这远远超过了传统的光源。
3. 节能：LED能够以更低的功率提供相同的光照度。
相比于传统的光源，使用LED可以使能源消耗降低约50%以上。
4. 环保：LED不含有像汞这样的有毒物质，相比传统的荧光灯和白炽灯更加环保。
三、如何设计一个LED照明系统设计一个LED照明系统需要考虑很多因素，如亮度，场合，花费等等。
下面将详细介绍如何规划一个成功的LED照明系统：1. 照明需求分析：第一步是理解您的照明需求。
考虑照明的场合，例如房间，办公室，酒店，商店，路灯，广告牌等等。
需要考虑照明工作时间，照明强度要求，控制系统等因素的需求。
2. 照明设计：选择适合的LED光源根据场合选择适合的LED光源进行照明设计。
例如，白色LED以及RGB LED是最常用的光源。
应选择适当的LED颜色和亮度以满足您的需求。
3. 灯具设计：根据您的照明需求设计灯具。
《LED灯基础知识》PPT课件
LED灯基础知识
一、什么是LED灯
• LED是英文light emitting diode的缩写,即：光线激发二极 管,属于一种半导体元器件.发光二极管的核心部分是由p型 半导体和n型半导体组成的晶片,在p型半导体和n型半导体 之间有一个过渡层,称为p-n结.在某些半导体材料的PN结 中,注入的少数载流子与多数载流子复合时会把多余的能 量以光的形式释放出来,从而把电能直接转换为光能.PN结 加反向电压,少数载流子难以注入,故不发光.这种利用注入 式电致发光原理制作的二极管叫发光二极管,通称LED.当 它处于正向工作状态时<即两端加上正向电压>,电流从 LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同 颜色的光线,光的强弱与电流有关.打个比方,LED就像一个 汉堡,可以发光的材料是夹层中的"肉饼",而上下的电极就是 夹肉的面包.
• 11.发光效率高：发热小,90%的电能转化为可见光〔普通 白炽灯80%的电能转化为热能,仅有20%电能转化为光能〕
二、LED光源的优点
• 12.安全系数高：所需电压、电流较小,发热较小,不产生安 全隐患,于矿场等危险场所.〔LED使用低压直流电即可驱 动,对使用环境要求较低〕
• 13.市场潜力大：低压、直流供电,电池、太阳能供电,于边 远山区及野外照明等缺电、少电场所.
• 2.按发光二极管的结构分：有全环氧包封、金属底座环氧 封装、陶瓷底座环氧封装及玻璃封装等结构.
四、LED的分类
• 3.按发光管出光面特征分：圆灯、方灯、矩形、面发光管、 侧向管、表面安装用微型管等.圆形灯按直径分为φ2mm、 φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等.国外通 常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1 〔3/4〕；把φ4.4mm的记作T-1〔1/4〕.
一、什么是LED灯
• LED是英文light emitting diode的缩写,即：光线激发二极 管,属于一种半导体元器件.发光二极管的核心部分是由p型 半导体和n型半导体组成的晶片,在p型半导体和n型半导体 之间有一个过渡层,称为p-n结.在某些半导体材料的PN结 中,注入的少数载流子与多数载流子复合时会把多余的能 量以光的形式释放出来,从而把电能直接转换为光能.PN结 加反向电压,少数载流子难以注入,故不发光.这种利用注入 式电致发光原理制作的二极管叫发光二极管,通称LED.当 它处于正向工作状态时<即两端加上正向电压>,电流从 LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同 颜色的光线,光的强弱与电流有关.打个比方,LED就像一个 汉堡,可以发光的材料是夹层中的"肉饼",而上下的电极就是 夹肉的面包.
• 11.发光效率高：发热小,90%的电能转化为可见光〔普通 白炽灯80%的电能转化为热能,仅有20%电能转化为光能〕
二、LED光源的优点
• 12.安全系数高：所需电压、电流较小,发热较小,不产生安 全隐患,于矿场等危险场所.〔LED使用低压直流电即可驱 动,对使用环境要求较低〕
• 13.市场潜力大：低压、直流供电,电池、太阳能供电,于边 远山区及野外照明等缺电、少电场所.
• 2.按发光二极管的结构分：有全环氧包封、金属底座环氧 封装、陶瓷底座环氧封装及玻璃封装等结构.
四、LED的分类
• 3.按发光管出光面特征分：圆灯、方灯、矩形、面发光管、 侧向管、表面安装用微型管等.圆形灯按直径分为φ2mm、 φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等.国外通 常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1 〔3/4〕；把φ4.4mm的记作T-1〔1/4〕.
LED基础知识讲义
主要参数及特性
2.7 热学特性 LED的主要热学参数有结温（Tj）和热阻（Rth）有很大的关系。
LED的许多特性参数与结温有很大的关系 ，具体如下： 2.7.1 LED的主波长随温度关系 可表示为：
由上式可知，每当结温升高10℃，则波长向长波漂移1nm，且发光的均匀性、一致性变差。
2.7.2 LED结温与寿命的关系
1.1.2 估算所需的理想光通量
◎将客户要求的参数带入下表，以估算出所需的理想总流明数
Led灯具由照度近似推算流明数的预估方法 发光角 度 （50%光 强） 32.5 90 113.1 高度 (m) 0.5 0.45 0.5 中心照 照度平 度 均度 1950 700 428.81 平均照度 流明数 流明数 理想总流明 （50%光强 （50%光强范 （50%光强外 数 范围内） 围内） 范围内） 85.6608 185.5503 234.4602 78.9532 92.7752 71.2364 164.6139 278.3255 305.6966
主要参数及特性
2.5 色品坐标、色温与显色性
色品坐标用来准确地表达光源的表观颜色. 但具体的数值很难与习惯的光色感觉联系在一起.人们经常将光色偏橙红的称为 “暖色”,比较炽白或稍偏兰的称为“冷色”,因此用色温来表示光源的光色会更 加直观。
2.5.1 色温与色品坐标的关系式近似如下：
其关系曲线如右色品图，由此可见， 不要的色品坐标可能会有 同样的色温 ，所以能唯一决定颜色的 参数是色品坐标，色温只能参考。 一般，LED封装厂都会按色品坐标不同 用不同的Bin来区分白光的颜色。以下 一典型的Bin分布图。大功率LED供应商 一般会要求四个Bin同时购买，如数量较 少时可以考虑与供应商沟通买单个Bin.
LED大屏操作手册
目录一、LED显示屏基础知识 (2)二、LED显示屏同步与异步控制系统工程图 (8)1、异步系统工程简易图..................... . (8)2、同步系统工程简易图 (9)三、LED相关软件、卡说明及其应用 (10)四、LED显示产品及组装流程图 (20)五、显示屏操作注意事项及维修资料 (23)一、LED显示屏基础知识1、什么是LED？LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”，特指能发出可见光波段的LED;2、什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同;3、什么是像素距(点间距)？由一个像素点中心到另一个像素点中心的距离;4、什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组;5、什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;6、什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕;7、什么是插灯模组, 优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组;优点是视角大，亮度高，散热好;缺点是像素密度小;8、什么是表贴模组,优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和，像素密度大，适合室内观看;缺点是亮度不够高，灯管自身散热不够好;9、什么是亚表贴模组,优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP的一样，生产时也是穿过PCB来焊接的，其优点是:亮度高，显示效果好，缺点是:工艺复杂，维修困难;10、什么是3合1,其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内;优点是:生产简单，显示效果好，缺点是:分光分色难，成本高;11、什么是3并1,其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；12、什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；13、什么是发光亮度,LED显示屏单位面积所发出的光强度，单位是cd/?，简单说就是一平方米显示屏发出的光强度；14、什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数; 15:什么是灰度等级,在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数; 16: 什么是最大亮度,在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时;17、什么是PCB？PCB是(Printed Circuit Board的缩写)印刷电路板；18、什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；19、什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温；20、什么是换帧频率?单位时间内显示屏画面信息更新的次数;21、什么是刷新频率？显示画面被显示屏重复显示的次数；22、什么是视角,什么是可视角,什么是最佳视角？视角是观察方向的亮度下降到LED显示屏法线方向亮度的1/2时，同一个平面两个观察方向与法线方向所成的夹角。

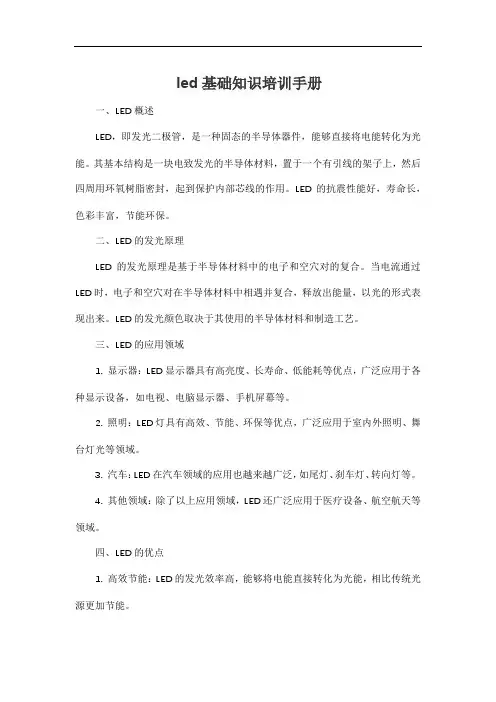

led基础知识培训手册
led基础知识培训手册一、LED概述LED，即发光二极管，是一种固态的半导体器件，能够直接将电能转化为光能。
其基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用。
LED的抗震性能好，寿命长，色彩丰富，节能环保。
二、LED的发光原理LED的发光原理是基于半导体材料中的电子和空穴对的复合。
当电流通过LED时，电子和空穴对在半导体材料中相遇并复合，释放出能量，以光的形式表现出来。
LED的发光颜色取决于其使用的半导体材料和制造工艺。
三、LED的应用领域1. 显示器：LED显示器具有高亮度、长寿命、低能耗等优点，广泛应用于各种显示设备，如电视、电脑显示器、手机屏幕等。
2. 照明：LED灯具有高效、节能、环保等优点，广泛应用于室内外照明、舞台灯光等领域。
3. 汽车：LED在汽车领域的应用也越来越广泛，如尾灯、刹车灯、转向灯等。
4. 其他领域：除了以上应用领域，LED还广泛应用于医疗设备、航空航天等领域。
四、LED的优点1. 高效节能：LED的发光效率高，能够将电能直接转化为光能，相比传统光源更加节能。
2. 长寿命：LED的使用寿命长，一般可达数万小时以上，减少了更换灯泡的频率和成本。
3. 环保：LED不含有害物质，对环境无污染。
4. 色彩丰富：LED可以发出各种颜色的光，可以组合成各种色彩和图案。
5. 抗震性能好：由于LED的结构特点，其抗震性能较好，能够在恶劣环境下正常工作。
五、LED的分类1. 按发光颜色分类：LED可以根据发光颜色分为红、绿、蓝、黄等不同颜色的LED。
2. 按芯片尺寸分类：根据芯片尺寸的不同，LED可以分为小功率和大功率两种。
小功率LED一般用于指示和显示，而大功率LED则用于照明和背光等应用。
3. 按封装形式分类：根据封装形式的不同，LED可以分为直插式、表面贴装式、大功率模块式等。
不同的封装形式适用于不同的应用场合。
4. 按波长分类：根据发射波长的不同，LED可以分为可见光、红外线和紫外线等不同类型。

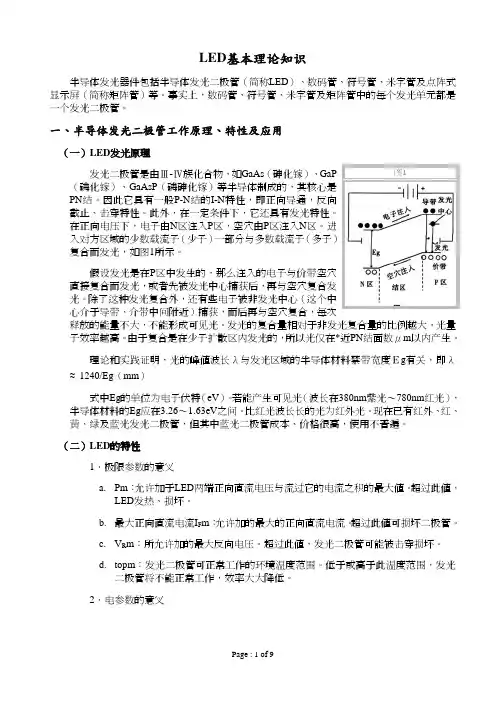

LED基本理论知识(配图完整版)
LED基本理论知识半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（一）LED发光原理图1 发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP Array（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在*近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性1．极限参数的意义a.Pm：允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
b.最大正向直流电流I F m：允许加的最大的正向直流电流。
超过此值可损坏二极管。
c.V R m：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
LED-全面了解基础知识
通过发光二极管的正向电流为规定值时，一光源所发射并被人眼感知之
所有辐射能称之为光通量
单位:流明(LM)
8.5 发光（或辐射）强度Iv Luminous（or Radiant） intensity
光源在单位立体角内发射的光（或辐射）通量，可表示为Iv =dΦ/dΩ。单位:mcd
其中:
距离d在CIE中规定了两种标准 V
平均演色性指数为对象在某光源照射下显示之颜色与其在参照光源照射下 之颜色两者之相对差异。其数值之评定法为分别以参照光源及待测光源照在 DIN 6169所规定之八个色样上逐一作比较并量化其差异性；差异性越小，即 代表待测光源之演色性越好，平均演色性指数Ra为100之光源可以让各种颜色 呈现出如同被参照光源所照射之颜色。Ra值越低，所呈现之颜色越失真。
2
第一部分 LED简介
1.什么是发光二极管 发光二极管英文全称为Light Emitting Diode（简称LED），是一种新型的固态光源，
诞生于20世纪60年代。 1923年，罗塞夫（Lossen.o.w）在研究半导体SiC时有杂质的P-N结中有光发射，
研究出了发光二极管（LED：Light Emitting Diode），一直不受重视.随着电子工 业的快速发展，在60年代，显示技术得到迅速发展LED才逐步受到人们的重视。
Lamp Display Dot Matrix
14
第六部分 LED的发展
低压
100
●Best
节能灯（18W）
Shape AlGaInP-TS Red/Orange/Yellow
Device
白炽灯(白光灯)
（40W）
AlGaInP-TS Red/Orange/Yellow
LED及其灯管重要基础知识点
LED及其灯管重要基础知识点一、LED的定义与原理LED（Light Emitting Diode）即发光二极管，是一种半导体器件。
其原理是基于发光材料在电流作用下发生光致发光的现象。
在正向电压作用下，电子从n区向p区注入，与空穴复合时释放出能量，产生可见光。
LED能够转换电能为光能，具有高效、长寿命、低功耗等特点。
二、LED的主要特点与优势1. 高效节能：LED具有较高的光电转化效率，能够将电能转化为可见光，相较传统灯泡，能够实现更低的能耗；2. 长寿命：LED的寿命一般可达数万到数十万小时，远远超过传统光源，减少了更换灯泡的频率；3. 色彩丰富：通过控制不同发光材料的配比和电流，LED能够实现多种颜色的发光，满足不同场景的需求；4. 快速开启与调光：相较于传统光源，LED能够瞬间点亮，不需要预热时间，并且可以通过调节电流实现亮度的调节；5. 环保无污染：LED不含有汞、铅等有害物质，在使用过程中无紫外线和红外线辐射，对环境和人体健康无害。
三、LED灯管的种类与应用1. 直插式LED灯管：通常用于取代传统荧光灯管，可直接替换传统的T5、T8荧光灯管，广泛应用于室内照明，如办公场所、商业建筑等；2. 灯头式LED灯管：其灯体形状与传统灯泡相似，可直接插入灯座使用，适用于家庭照明，如客厅、卧室等；3. 射灯式LED灯管：主要用于照明装饰，可安装在天花板、墙壁等位置，用于商场、酒店、展厅等场所；4. 路灯式LED灯管：用于城市路灯照明，具有高亮度和远距离照明的特点，可提高道路亮度，提供更好的交通安全。
四、选购LED灯管的要点1. 色彩指数（CRI）：高色彩指数表示LED能够还原物体的真实色彩，一般需选择CRI大于80的产品；2. 功率与亮度：根据实际需求选择合适的功率和亮度，注意与传统光源的对比；3. 发光角度：发光角度决定了LED照明范围，根据照明场景选择合适的发光角度；4. 品牌与质量：选购时注意选择品牌知名度高、质量有保证的LED灯管，以确保其性能与使用寿命。
LED射灯基础知识(1)
LED射灯基础知识(1)

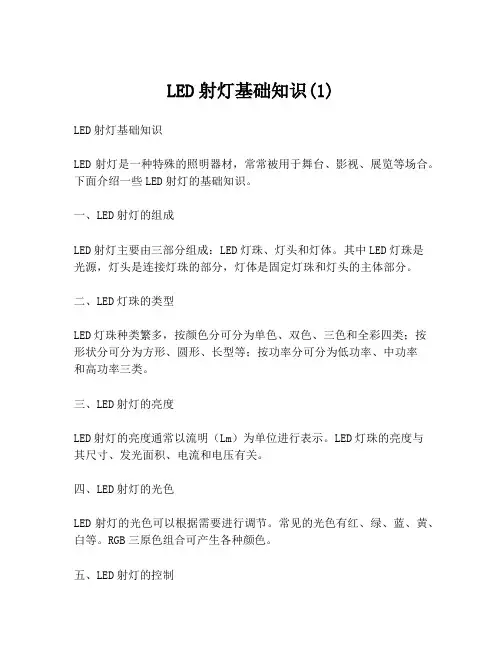

LED射灯基础知识
LED射灯是一种特殊的照明器材，常常被用于舞台、影视、展览等场合。
下面介绍一些LED射灯的基础知识。
一、LED射灯的组成
LED射灯主要由三部分组成：LED灯珠、灯头和灯体。
其中LED灯珠是
光源，灯头是连接灯珠的部分，灯体是固定灯珠和灯头的主体部分。
二、LED灯珠的类型
LED灯珠种类繁多，按颜色分可分为单色、双色、三色和全彩四类；按形状分可分为方形、圆形、长型等；按功率分可分为低功率、中功率
和高功率三类。
三、LED射灯的亮度
LED射灯的亮度通常以流明（Lm）为单位进行表示。
LED灯珠的亮度与
其尺寸、发光面积、电流和电压有关。
四、LED射灯的光色
LED射灯的光色可以根据需要进行调节。
常见的光色有红、绿、蓝、黄、白等。
RGB三原色组合可产生各种颜色。
五、LED射灯的控制
LED射灯可以通过控制器进行远程控制，实现开关、调光、改变光色等功能。
目前常见的控制器有DMX512、DALI和0-10V等。
六、LED射灯的特点
LED射灯具有很多优点，如高效节能、长寿命、低热量、可靠性高、使用方便等，因此被广泛应用于各种领域。
以上就是关于LED射灯的基础知识介绍，希望对大家有所帮助。
LED基础必学知识点
LED基础必学知识点
1. LED的全称为“Light Emitting Diode”，即发光二极管。
它是一种能够将电能转化为光能的电子元器件。
2. LED具有节能高效的特点，相较于传统的白炽灯泡或荧光灯，LED 的光效更高，能够有效降低能源消耗。
3. LED的发光原理是通过半导体材料中的电子和空穴的复合释放出能量，进而产生光。
4. LED有不同的发光颜色，包括红、绿、蓝和白等。
这是通过控制半导体材料的组分和结构来实现的。
5. LED的亮度可以通过调节电流大小来控制。
较高的电流能够使LED 更亮，但也会增加能耗和发热。
6. LED的寿命较长，通常能够达到数万小时以上。
这是由于LED没有灯丝和荧光粉等易损部件。
7. LED还具有快速开启、抗震动、体积小等优点，适用于各种不同的应用场景。
8. LED可以用作指示灯、照明灯具、显示屏等各种应用。
在数字显示方面，LED数字管和LED点阵屏是常见的应用形式。
9. LED的工作电压一般在1.5-3.5伏之间，具体取决于不同的颜色和型号。
10. 在电路设计中，通常需要驱动电路来驱动LED工作。
这可以通过限流电阻、电流调节电路或专用的LED驱动器来实现。
需要注意的是，以上是LED基础知识的一般内容，具体的知识点还会涉及到LED的驱动方式、电压兼容性、色温等更加详细的相关知识。
