水处理车间工艺流程图
- 格式:xlsx
- 大小:19.62 KB
- 文档页数:4
水处理工艺流程图模板水处理是指对原水进行物理、化学或生物处理,以达到消除水的污染物质,提高水质和确保水质安全的目的。
水处理过程涉及多个步骤和工艺,其中每个步骤都有特定的目的和方法。
下面是一个水处理工艺的流程图模板,包括了主要的处理步骤和工艺。
水处理工艺流程图模板1.原水收集和预处理:在这个步骤中,原水从水源(如河流、湖泊、地下水等)收集并进行初步的预处理。
预处理包括过滤、沉淀和澄清等工艺,以去除大颗粒物质、悬浮物和浮游生物等。
2.混凝与絮凝:混凝是将一些化学混凝剂加入水中,使水中的微粒、色度、胶体悬浮物等物质凝结成较大的颗粒。
絮凝是将已经形成的较大颗粒物质进行凝并,形成更大的沉淀物质。
混凝与絮凝能够有效去除水中的浮游物、悬浮物以及部分溶解物质。
3.沉淀:在这个步骤中,经过混凝和絮凝处理后的水通过沉淀池或沉淀池组进行停留和沉淀。
在沉淀过程中,较大的颗粒物质会沉降到底部,从而将水中的污染物分离出来。
沉淀可有效去除水中的浊度、颜色、气味等物质。
4.过滤:在沉淀后的水中,有些微小的颗粒物质或物质仍然存在。
需要进行进一步的过滤来去除这些微小的物质。
过滤可以采用不同的过滤介质,如砂滤、活性炭滤或纤维滤等,以去除细小的物质,如细菌、病毒、有机物等。
5.消毒:水中可能还存在着一些微生物,如细菌、病毒等。
为了确保水质的安全性,需要对水进行消毒。
消毒可以采用多种方法,如氯化、臭氧氧化、紫外线照射等,以杀灭或去除水中的微生物。
6.调节水质:在水处理的最后步骤中,可能需要调节水质的一些特性,如pH值、硬度、碱度等。
这是为了适应后续用水的需求,或者确保水质符合国家和地方的相关标准。
7.储存和供水:经过上述处理步骤后,处理后的水会被暂时储存起来,以供日常用水或工业用水。
储存的过程中,还需要定期对水质进行监测和检测,以确保水质的安全性和稳定性。
以上是一个水处理工艺的流程图模板,其中列出了主要的处理步骤和工艺。
在实际应用中,具体的水处理过程可能会有所不同,但通常会包括上述的这些步骤。
水处理工艺流程图简单版
(总2页)
本页仅作为文档封面,使用时可以删除
This document is for reference only-rar21year.March
工艺流程:
反应池
初沉池→水力筛→调节池→沉淀池→中间水池→深度水解池→UNITANK池→排放水池→可用水
污泥池→污泥提水机→(水)重新到沉淀池
污泥
2
反应池加量:
硫酸亚铁= 2袋 50公斤(占水含量10%)
PAC=2袋50公斤(占水含量10%)
PAM=1.5公斤(每个桶1.5公斤,一共2个桶)
液碱=2袋50公斤(占水含量10%)
调节池:1、初步沉降、分离;2、调节水质,是水质能够均衡一些,有利于下一道工序;3、调节水量.如果进水不是匀速的,这个池子就可以调节;4、可实现事故缓冲的作用.如果后面的处理工序出现小的故障,废水可在这里做暂短的贮存,起到缓冲的作用,不至于是生产工序因废水不能排除而停机,所以,也叫事故池.
中间水池:又叫调质池
3。

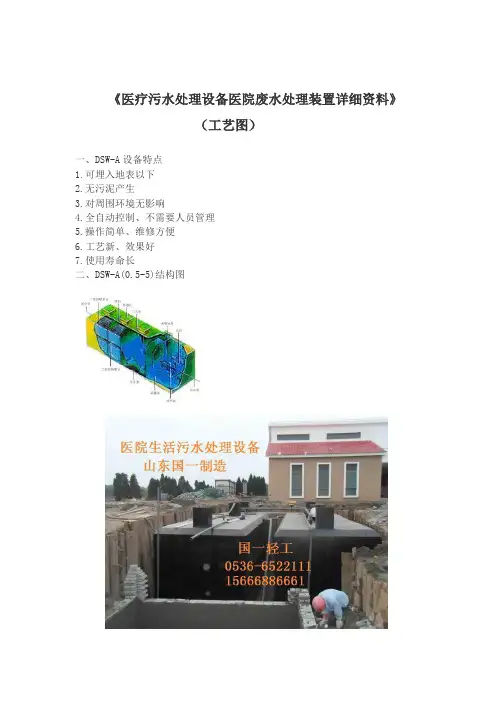

《医疗污水处理设备医院废水处理装置详细资料》(工艺图)一、DSW-A设备特点1.可埋入地表以下2.无污泥产生3.对周围环境无影响4.全自动控制、不需要人员管理5.操作简单、维修方便6.工艺新、效果好7.使用寿命长二、DSW-A(0.5-5)结构图三、DSW-A(10-30)工艺流程、结构图四、DSW-A工艺流程图1.调节池(不在设备内)2.潜污泵(二台一备一用)3.初沉池4.三级接触氧化池5.二沉池(二只并联运行)6.消毒池7.消毒装置8.污泥池9.风机房 10.风机(二台交替运行)注:DSW-A(0.5-5)设备不设初沉池,污水直接进入接触氧化池。
接触氧化池为二级,二沉池的污泥自流至污泥池。
污泥采用厌氧消化。
五、DSW-A设备适用范围该设备适用于住宅区、宾馆、疗养院、学校、矿山、工厂等生活有机污水处理与之类似的工业有机污水处理。
六、DSW-A设备工艺说明DSW-A设备的设计主要是对生活污水和与之类似的工业有机污水处理,其主要处理手段是采用目前较为成熟的生化处理技术——生物接触氧化法,水质参数按一般生活污水水质设计计算,按BOD5平均200mg/l,出水BOD5按20mg/l设计。
共有六部分组成:(1)初沉池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机。
现分别论述如下:(1)初沉池:该设备初沉池为坚流式沉淀池,污水在沉淀池的上升流速为0.6-0.7毫米/秒,沉淀下来的污泥用空气提至污泥池。
(注:DSW-A0.5-5m3/h不设初沉池)(2)接触氧化池:初沉后的水自流至接触池进行生化处理,接触池分为三级,总停留时间为4小时以上,加强型设备接触氧化时间可达6小时,填料为新颖梯形填料,易结膜,不堵塞,填料比表面积为160m2/m3,接触池气水比在12:1左右。
(注:DSW-A0.5-5m3/h接触池为二级)(3)二沉池:生化后的污水流到二沉池,二沉池为二只竖流式沉淀池并联运行,上升流速为0.3-0.4毫米/秒,排泥采用空气提至污泥池。
酸性水处理工艺系统流程图
石灰乳
酸性水首先汇入调节缓冲池进行均质均量,然后用泵提升到除铁反应池,用石灰乳调到一定Ph,经絮凝反应后进入除铁沉淀池,经过除铁沉淀,去除水中大部分的三价铁,为后段的硫化收铜创造条件,并可降低水的部分色度。
除铁沉淀池出水进入硫化反应池进行硫化反应,硫化反应出水经絮凝沉淀,将水中的铜以硫化铜沉淀的形式回收。
出水进入HDS反应池,利用石灰乳对水进行HDS工艺处理,进一步降低水中的重金属污染物浓度,出水达到排放标准要求。
除铁沉淀池产生的污泥经压滤处理后,外运处置。
硫化沉淀池产生的硫化铜污泥经压滤后,作为产品外售。
HDS沉淀池产生的污泥压滤后外运处置。
压滤液均返回调节池缓冲池。
纯矿泉水生产工艺流程图和工艺说明
1.工艺流程图示
graph TB
A(原水处理) --。
B(过滤)
B --。
C(活性炭处理)
C --。
D(反渗透)
D --。
E(消毒)
E --。
F(瓶装)
2.工艺说明
2.1 原水处理
原水处理是纯矿泉水生产的第一步,其目的是去除原水中的杂
质和污染物,保证矿泉水的纯净程度。
原水处理包括以下几个步骤:
过滤:通过物理和化学方法去除水中的悬浮物、泥沙和微生物
等颗粒污染物。
活性炭处理:使用活性炭吸附水中的有机物质和异味物质,提高水质的口感和清洁度。
2.2 反渗透
反渗透是纯矿泉水生产的核心工艺,通过高压将水通过半透膜进行过滤,去除水中的微生物、重金属、盐类等污染物,得到高纯度的水。
该工艺具有高效、稳定的特点。
2.3 消毒
在瓶装之前,需要对纯矿泉水进行消毒处理,以防止细菌和其他微生物的污染。
消毒通常采用紫外线灭菌法或臭氧消毒法,确保矿泉水的卫生安全。
2.4 瓶装
瓶装是纯矿泉水生产的最后一步,将处理过的水装入瓶中,并进行密封。
瓶装的选择应符合食品安全规定,确保矿泉水在储存和运输过程中不受污染。
3.结论
纯矿泉水生产的工艺流程主要包括原水处理、反渗透、消毒和瓶装等步骤。
通过这些工艺,从原水中去除污染物和杂质,生产出高纯度的矿泉水,保证了水质的纯净和卫生。
企业在生产过程中应严格执行工艺流程,符合食品安全标准,以提供给消费者高品质的纯矿泉水产品。
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰,手留余香。
太全了!近60种污水、废水处理工艺流程图及典型工艺,值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、LP型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰,手留余香。
A2O水处理工艺详解污水进入厂区后先后经过粗格栅→细格栅→进水泵房→旋流沉砂池等设备去除污水中的固体悬浮物及沙粒完成一级污水处理(预处理),之后经过A2O氧化沟厌氧-缺氧-好氧处理工艺去除污水中的COD、BOD、氮和磷等污染物,氧化沟出水在二沉池,经过絮凝沉淀完成二级污水处理(生化处理),二沉池上清液先后经过连续活性砂滤池过滤和紫外消毒渠消毒完成三级污水处理(深度处理),出水水质达到一级A排放标准,处理工艺中二沉池沉积的活性污泥一部分会流至厌氧池配水井与污水混合循环处理污水中的污染物,剩余污泥经过污泥深度脱水车间处理将含水率降低至50%左右后外运处置。
A2O工艺流程图A2/0水处理工艺介绍A2/0工艺是Anaerobic-Anoxic-0xic的英文缩写,它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。
A20生物脱氮除磷工艺是传统活性污泥工艺、生物硝化及反硝化工艺和生物除磷工艺的综合。
该工艺处理效率一般能达到: BOD5和SS为90%~95%,总氮为70%以上,磷为90%左右,一般适用于要求脱氮除磷的大中型城市污水厂。
但A2/0工艺的基建费和运行费均高于普通活性污泥法,运行管理要求高,所以对目前我国国情来说,当处理后的污水排入封闭性水体或缓流水体引起富营养化,从而影响给水水源时,才采用该工艺。
A20生物脱氮除磷系统的活性污泥中,菌群主要由硝化菌和反硝化菌、聚磷菌组成。
在好氧段,硝化细菌将入流中的氨氮及有机氮氨化成的氨氮,通过生物硝化作用,转化成硝酸盐;在缺氧段,反硝化细菌将内回流带入的硝酸盐通过生物反硝化作用,转化成氮气逸入到大气中,从而达到脱氮的目的;在厌氧段,聚磷菌释放磷,并吸收低级脂肪酸等易降解的有机物; 而在好氧段,聚磷菌超量吸收磷,并通过剩余污泥的排放,将磷除去。
工艺流程及工艺特点A2/0 工艺于70年代由美国专家在厌氧一好氧磷工艺(A~/0)的基础上开发出来的,该工艺同时具有脱氮除磷的功能。
