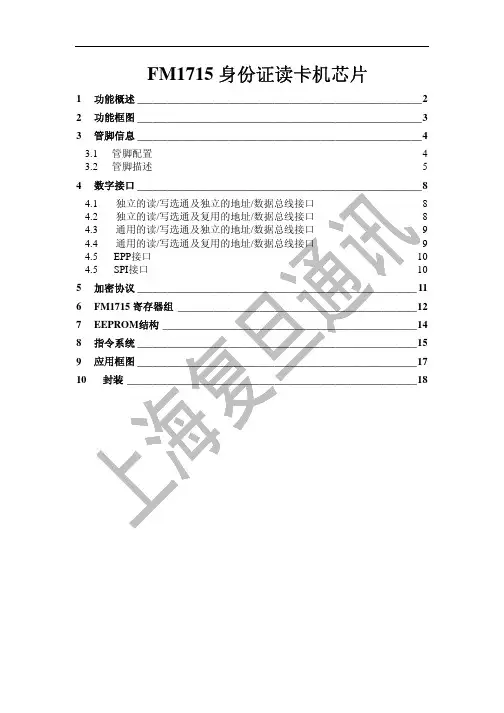

FM1715身份证读卡机芯片

二代身份证阅读器智能接口身份证阅读器是联机使用的身份证专用阅读设备，采用拥有国家专利（实用新型专利号Z200620000992.9，发明专利号2006100010348）的智能识别技术，能自动识别计算机通讯端口、自动设置通讯参数、自动读卡。

该设备采用国际上先进的TypeB非接触IC 卡阅读技术，通过内嵌的专用身份证安全控制模块（SAM），以无线传输方式与第二代居民身份证内的专用芯片进行数据交换，可以将芯片内的个人信息资料读出身份证阅读器简介公安部第一研究所证件技术事业部是我国第二代居民身份证换发工作的技术保障单位，多年来致力于我国第一个非接触IC卡身份证阅读设备标准的研究、制定，为配合标准制定和身份证试验，先后研制了多种非接触IC卡阅读设备。

随机提供的安装软件通过二代身份证阅读器可以完成读取身份证芯片内个人信息资料操作，并且该随机软件还可以将这些信息解码成文字和相片进行显示和存储，进行“人证同一性”认定。

该设备兼容ISO14443（TypeB）标准，可根据用户需要读取其他符合ISO14443（TypeB）标准的非接触IC卡。

同时，该产品还可提供开放的应用程序接口（API）函数，供系统集成商进行二次开发。

该设备可采用计算机端口取电，体积小巧，既支持RS-232C通讯又支持USB 通讯，操作灵活简便，可应用于公安、民政、银行、宾馆、邮局、证券等场所进行身份核验。

火车票号、开车时间和身份证号信息。

火车票上采用的是矩阵式二维码样式。

国内二维码的应用主要出现在电子凭证、防伪溯源、平面杂志以及数字出版等领域。

二维码火车票、飞机票等均属于二维码电子凭证类别。

新版火车票将车次、价格、售出地等信息利用二维码制码软件加密，制成二维防伪条码打在票面上。

制码软件加密，制成二维防伪条码打在票面上。

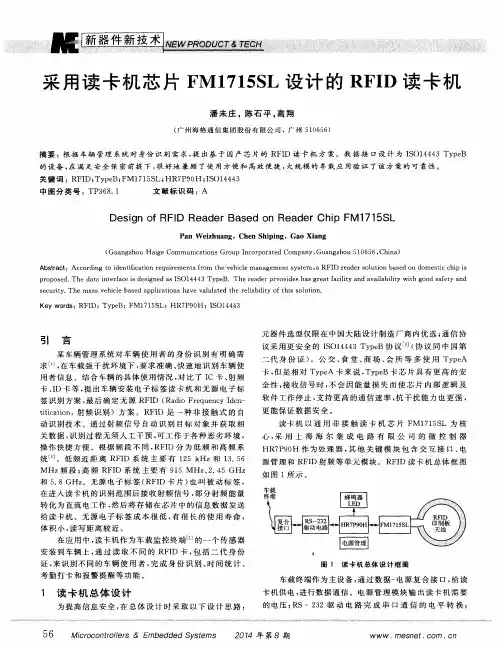

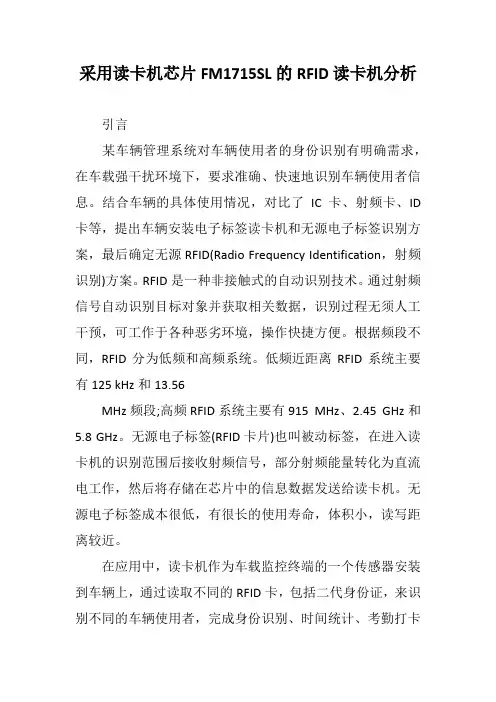

采用读卡机芯片FM1715SL的RFID读卡机分析引言某车辆管理系统对车辆使用者的身份识别有明确需求，在车载强干扰环境下，要求准确、快速地识别车辆使用者信息。

结合车辆的具体使用情况，对比了IC卡、射频卡、ID 卡等，提出车辆安装电子标签读卡机和无源电子标签识别方案，最后确定无源RFID(Radio Frequency Identification，射频识别)方案。

RFID是一种非接触式的自动识别技术。

通过射频信号自动识别目标对象并获取相关数据，识别过程无须人工干预，可工作于各种恶劣环境，操作快捷方便。

根据频段不同，RFID分为低频和高频系统。

低频近距离RFID系统主要有125 kHz和13.56MHz频段;高频RFID系统主要有915 MHz、2.45 GHz和5.8 GHz。

无源电子标签(RFID卡片)也叫被动标签，在进入读卡机的识别范围后接收射频信号，部分射频能量转化为直流电工作，然后将存储在芯片中的信息数据发送给读卡机。

无源电子标签成本很低，有很长的使用寿命，体积小，读写距离较近。

在应用中，读卡机作为车载监控终端的一个传感器安装到车辆上，通过读取不同的RFID卡，包括二代身份证，来识别不同的车辆使用者，完成身份识别、时间统计、考勤打卡和报警提醒等功能。

1 读卡机总体设计为提高信息安全，在总体设计时采取以下设计思路：元器件选型仅限在中国大陆设计制造厂商内优选;通信协议采用更安全的ISO14443 TypeB协议(协议同中国第二代身份证)。

公交、食堂、商场、会所等多使用TypeA卡，但是相对TypeA 卡来说，TypeB卡芯片具有更高的安全性，接收信号时，不会因能量损失而使芯片内部逻辑及软件工作停止，支持更高的通信速率，抗干扰能力也更强，更能保证数据安全。

读卡机以通用非接触读卡机芯片FM1715SL为核心，采用上海海尔集成电路有限公司的微控制器HR7P90H作为处理器，其他关键模块包含交互接口、电源管理和RFID射频等单元模块。

身份证读卡器原理
身份证读卡器的原理是通过光电技术实现对身份证芯片内信息的读取。

身份证芯片内嵌有微型IC芯片，其上存储了身份证
持有人的个人信息。

读卡器通过读取身份证表面上的光学特征，将这些特征转化为数字信号，并通过与电脑的连接将信号传输到电脑上。

具体来说，身份证读卡器的原理包含以下几个步骤：
1. 光学扫描：读卡器内置的光学装置会对身份证表面上的文字、照片和指纹等进行扫描。

通过光电传感器将扫描到的光学特征转化为电信号。

2. 数据转换：电信号经过模数转换器将其转换为数字信号。

模数转换器可将连续变化的电信号转换为离散的数字信号，便于电脑的处理。

3. 身份证芯片读取：读卡器通过射频天线与身份证芯片进行通讯。

天线向芯片发送读取指令，并将芯片返回的信息收集起来。

4. 芯片信息解码：读卡器将读取到的身份证芯片信息进行分析解码，将其转换为可读取的文本和图片。

5. 数据传输：读卡器通过与电脑的连接，将解码后的身份证信息传输到电脑上。

总之，身份证读卡器通过光电技术将身份证表面的光学特征转
换为数字信号，并通过与身份证芯片的通讯、解码等步骤，最终实现对身份证内信息的读取。

这样能够方便快捷地获取身份证持有人的个人信息，提高了实名制、信息查询等方面的效率。

专利名称：一种小型自弹隐蔽式身份证读卡机专利类型：发明专利
发明人：付志强,黄平
申请号：CN202011582242.8
申请日：20201228
公开号：CN112633028A
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本发明公开了一种小型自弹隐蔽式身份证读卡机，包括阅读器，所述阅读器的上侧设置有盖体，且阅读器的上表面设置有感应区，所述盖体的右侧设置有拨杆，且拨杆的内部连接有铰接轴，所述滑板的两端连接有滑块，所述滑板的后端连接有导向筒，且导向筒的上端固定有挡块，所述挡块的上端连接有弹簧，且弹簧的内部设置有导向杆，所述导向杆的右侧设置有卡杆，且卡杆的内部开设有卡槽，并且卡杆的右侧设置有轴杆，且轴杆的外侧设置连接有扭簧，所述扭簧的右侧连接有右臂。

该身份证阅读器组件，通过设置盖体以及阅读器组件，使得阅读器更加隐蔽的读取身份证信息，且通过组件使得身份证便于取出。

申请人：哈尔滨新中新电子股份有限公司
地址：150000 黑龙江省哈尔滨市南岗区汉水路102号
国籍：CN
更多信息请下载全文后查看。

普天第二代居民身份证阅读器一、简介：CP IDMR02/TG和CP IDMR09E是上海普天专为国家发行二代身份证而研制开发的一款台式身份证阅读器，其内部拥有公安部专用的安全模块和我公司自行开发的射频读写模块，在辨别第二代身份证真伪的同时可读取第二代身份证芯片上所存储的各项信息。

二、描述：1.台式身份证阅读器CP IDMR02/TG技术参数：●支持卡型：符合ISO/IEC 14443 TYPE B 标准的非接触卡●工作频率：13.56MHz●通讯速率：106Kbps●校验：循环冗余校验（CRC）●感应面积：100*120mm●感应距离：大于50mm●传输速率：USB接口 12Mbps，RS232接口 9.6-115.2Kbps●软件接口：支持VC、VB、DELPHI、PB等●电源：计算机供电（USB接口）●工作电流：220mA/DC●平均无故障工作时间：大于等于30000小时●环境温度：存放 -40°C至60°C，工作 0°C至50°C●环境湿度：存放 20%至93%，工作小于90%2.平板式身份证阅读器CP IDMR09E技术参数：●操作系统：Android 4.0.4●尺寸：2201*132*26mm●存储：4GB ROM + 1GB RAM●WIFI：IEEE 802.11b/g●蓝牙：BT2.1●电池容量：8200Mah●二代证：支持，内置公安部二代证块●CPU: Qualcomm 8225(兼容8625) ，1.2G 双核●制式：GSM(GPRS/EDGE)/WCDMA(HSDPA)或CDMA2000（EVDO）●尺寸：7寸电容触摸屏，分辨率1024*600●摄像头：前置130万像素 / 后置500万像素，自动对焦●卫星定位：支持北斗和GPS定位，精度在10米以内●IC卡识别：支持 ISO/IEC 14443 A、ISO/IEC 14443 B、ISO 15693 ●指纹采集识别：电容式采集识别时间<1s ，508DPI（选配）●存储扩展: 支持Micro SD存储卡， SD存储卡，最高支持32G ●USB接口: Mini-USB 10pin ，支持OTG功能，支持外接U盘、键盘、读卡器、打印机等外设●串口: 支持UART或RS232接口三、应用：适用于公安、交警、民政、银行、政法、税务、工商、宾馆、民航、邮局、证券、社保等行业进行第二代身份证和指纹核验，人证同一，或专用于RFID卡应用行业的读卡终端。

IC 读写器使用说明一、读写器连接1.1 把通讯线串口232交叉线“DB9”端插到PC 机的串口1/2 上1.2 把USB线的T型端插到读写器的T型USB座子上,另一头接电脑的USB口,从电脑取电.1.3 读写器上电以后可以听到”嘀,嘀”两声蜂鸣器的响声，说明FM1702复位初始化正常.如果没有听到蜂鸣器声，表明读写器没有正常上电或射频模块没有接好.二、启动Demo 软件2.1 双击启动测试软件2.2 然后进入“IC卡操作”软件2.3 进入功能选项“参数设置”里面，可以设置串口通讯参数：串口号、波特率、校验位、数据位、停止位等等，设置好了以后点击“修改串口”，如果出现“串口参数设置成功”，表明串口设置成功，如果出现异常，请按照提示做出改动。

2.4 设置完毕以后可以点击“测试读卡器”，如果出现“读卡器连接成功”，并且听到读卡器的蜂鸣器响声，证明串口设置正确!如果出现“读卡器连接失败”，表明串口设置有问题;或者没有任何提示时,表明波特率设置错误,请重新设置。

2.5 读写器默认参数：Com1、9600bps、N、8、1三、M1卡片读写测试3.1 把一张Mifare One 卡片放在天线区域范围内3.2 进入功能选项“低级操作”里面点击“寻卡”，如果出现“寻卡成功!”表明寻卡正常，如果出现“执行失败!”表明出现异常，请检查卡片是否在寻卡范围内，如果确认卡片没有问题，那读写器有异常3.3 点击“防冲突”，如果出现“执行成功”表明防冲突正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内3.4 点击“选择”，如果出现“执行成功”表明选择正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内3.5 进入功能选项“密码下载”里面下载卡片密码，比如需要测试卡片扇区1 数据的读写，那么就在扇区1 后面填上密码A/B（注：卡片的初始密码A/B 均为全‘F’），然后选择“A 组密码”或者“B 组密码”，最后点击“下载”，如果出现“密码下载成功”表明密码下载成功，如果出现异常请按照错误提示更改后再下载一次，直至“下载成功”为止3.6 进入功能选项“数据读写”里面,“请选择扇区号”下面的可拉选项里面选择第5步下载密码的扇区号（比如扇区1），然后点击“读出”，如果提示“第*扇区数据读出成功”表明读数据正确。

身份证信息采集器技术规格要求一、读卡器的硬件要求1.二代身份证芯片需符合中华人民共和国公安部颁布的GA450-2003《台式居民身份证阅读器通用技术要求》2.二代身份证芯片需符合中华人民共和国公安部颁布的GA450-2003《台式居民身份证阅读器通用技术要求》第一号修改单（草案）3.二代身份证芯片需符合中华人民共和国公安部颁布的GA467-2004《居民身份证验证安全控制模块接口技术规范》以及ISO14443（TypeB）国际标准。

4.产品通过公安部安全与警用电子产品质量检测中心检测。

5.对于不带解密模块的身份证读卡器，与服务器间交互需加密通讯。

6.对于不带解密模块的身份证读卡器，服务器端需有清晰的安全风险保障方案和实施计划。

7.生成的证件图片应小于（或等于）30K字节。

8、具备电源指示灯、读卡指示灯和提示音。

9、支持蓝牙3.0或以上，内置电源类设备至少可满足10小时或以上工作时间。

二、PC版硬件要求1、操作系统要求：操作系统：支持windows XP，windows 7（32位和64位），windows 8（32位和64位），windows 8.1（32位和64位）内存：512M内存以上，推荐1G以上硬盘空间：100M空闲硬盘空间USB接口要求：支持USB3.0及以上，向下兼容浏览器要求：支持IE6以上版本、支持Chrome、FireFox、360等浏览器。

三、APP版的接入要求1、系统支持：Android 4.0以上、IOS 6.0以上。

2、手机接入方式支持OTG、NFC、蓝牙，可提供选择配置界面。

3、需提供对应的功能包整合至我方APP客户端中。

第二代身份证专用芯片噪声检测及标定方法研究作者：北京中电华大电子设计有限责任公司周建锁公安部第一研究所出处：电子设计应用2006-3-13【推荐给朋友】【打印】【关闭】关键词：射频卡[15篇] 噪声检测[1篇] 噪声标定[1篇] 兼容性[1篇]摘要：第二代身份证射频卡芯片在工作场强内不可避免地会产生噪声，可能会影响卡片与读卡器系统的正常工作。

本文从理论上详细分析了卡片调制信号幅值与读卡器灵敏度的关系，提出了一种卡片噪声的检测和标定方法。

这有利于合理地匹配不同厂家的卡片与读卡机具，改善兼容性，对二代证的大量应用具有重要意义。

引言我国第二代居民身份证(简称“二代证”)采用了符合ISO14443 Type B通讯协议的近耦合射频识别(RFID)技术，载波频率为13.56MHz，工作场强为1.5~7.5A/m，卡片调制副载波频率为847kHz。

射频卡(非接触IC卡)在实际中已经得到了广泛的应用。

在检测国内各厂家研制的二代证样卡时，技术人员发现不同厂家的芯片噪声水平相差很大，有的甚至影响了卡片与读卡器的正常通信。

也就是说，当卡片处于读卡器天线的工作场强范围内，尤其是在近场情况下，读卡器与卡尚未进行通讯时，卡片天线两端的电压(电流)交流信号峰峰值会发生波动，波动频率可能为847kHz，或是其整数倍频(或分频)。

造成波动的主要原因是芯片电源稳定性差，或者芯片功耗波动太大。

如果卡片线圈内的电流信号峰峰值波动达到一定值，尤其是847kHz频率的波动时，读卡器就可能将其放大到与有效信号相当的幅值水平，这样就会严重影响读卡器的工作，大大增加读卡器解调电路的设计难度。

本文首先简单介绍了Type B射频卡系统的通信原理，之后分析了卡片调制信号以及与噪声和读卡器灵敏度之间的关系，提出了噪声检测方法和可行的噪声标定方法，并对此进行了详细讨论。

图1 近耦合射频卡系统等效电路图图2 调制深度曲线近耦合射频卡通信原理卡片与读卡器之间是通过近电感耦合来进行通讯的。
