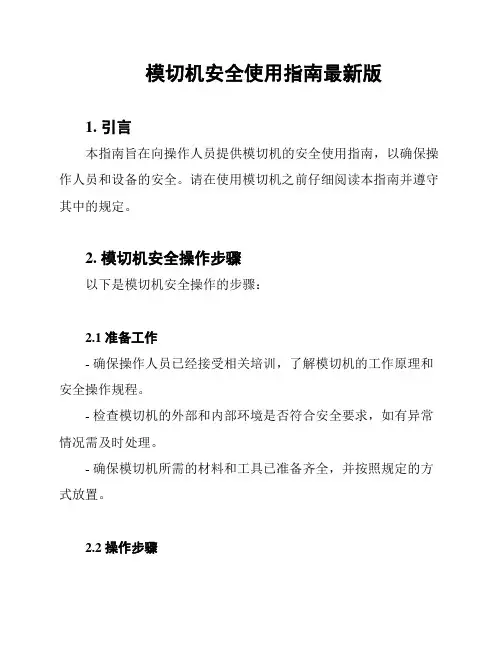

模切机安全使用指南最新版1. 引言本指南旨在向操作人员提供模切机的安全使用指南，以确保操作人员和设备的安全。

请在使用模切机之前仔细阅读本指南并遵守其中的规定。

2. 模切机安全操作步骤以下是模切机安全操作的步骤：2.1 准备工作- 确保操作人员已经接受相关培训，了解模切机的工作原理和安全操作规程。

- 检查模切机的外部和内部环境是否符合安全要求，如有异常情况需及时处理。

- 确保模切机所需的材料和工具已准备齐全，并按照规定的方式放置。

2.2 操作步骤- 打开模切机之前，确保电源已经关闭，并检查所有操作开关和按钮是否处于合适的位置。

- 将待加工材料放置在模切机的工作台上，并根据要求进行固定。

- 打开电源，启动模切机，并根据需要进行调整和设置。

- 在操作过程中，操作人员应保持警惕，随时观察模切机的工作情况，及时处理异常情况。

- 当工作完成或需要暂停时，应及时关闭电源，并做好相关清理和维护工作。

3. 注意事项为了确保模切机的安全使用，操作人员需要注意以下事项：- 禁止未经授权的人员触碰和使用模切机。

- 在操作过程中，不得随意触动模切机的运动部件。

- 注意操作人员的个人防护，如佩戴安全帽、护目镜、手套等。

- 操作人员应严格按照操作规程进行操作，不得随意改变工作参数。

- 发现任何异常情况，应立即停止操作，并报告相关人员进行处理。

4. 紧急情况处理在发生紧急情况时，操作人员应立即采取以下措施：- 停止模切机的运行并关闭电源。

- 立即报告紧急情况并请相关人员提供帮助。

- 根据现场情况，采取适当的应急措施，如灭火、救援等。

5. 结论本指南提供了模切机的安全使用指南，旨在帮助操作人员正确、安全地操作模切机。

操作人员应仔细阅读并遵守本指南中的规定，以确保操作人员和设备的安全。

模切作业指导书
1.0目的
规范作业程序，保证安全有效地模切符合质量要求的产品。

2.0适有范围
公司模切部门
3.0工作环境
室温、清洁。

4.0作业准备
4.1将周围环境清理干净。

4.2准备好材料和所需工具。

4.3检查机台各部件是否正常，油路是否畅通、有无渗漏现象。

5.0作业程序
5.1试机、调模
5.1.1打开总开关，起动主马达。

给机器两边的动臂力及润滑部位加油。

然后让机台空转几圈，检查保险，看机台运转是否正常。

5.1.2将模块挂在机台上，并在需要处粘上海棉，按材料的厚薄调节适当的压力，试轧确认靠位情况，并作适当调整。

5.1.3开始生产时，检查尺寸与样品是否符合，模切外观要求刀口光洁、无毛边、不粘连，压痕位置准确、挺直饱满、折叠不爆裂（色）、模切误差≤0.2mm，再次进行调整。

5.1.4自检合格后，送交品管确认OK才可开始量产。

5.1.5模切的产品，后道应及时进行整理，并对轧出的效果反馈模切机手，及时纠正改善。

5.2生产过程异常处理
5.2.1模切过程应随时自检，清理机内杂物。

保证轧盒产品品质。

5.2.2模切过程，可通过手按保险按钮进行调节生产急缓。

5.2.3模切时放入不到位可利用手拉离合拉环，来使材料不会被误轧。

5.3作业结束后，关掉电源，并做好机台保养及现场“6S”工作。

6.0注意事项
6.1模切过程，应高度集中注意力，不得分神。

6.2操作机台过程中，手要保持干燥，并严禁带手套作业。

7附则
7.1本作业指导书由生产部提出并负责编制，解释和修订。

模切机操作指导书一、概述模切机是一种常见的印刷后加工设备，用于将平面印刷品切割成各种形状的产品。

本操作指导书旨在向操作人员介绍模切机的基本原理和操作步骤，以确保操作的安全性和有效性。

二、操作前准备1. 确保操作环境清洁、通风良好，并避免有害气体或杂物进入机器。

2. 检查模切机的电源线是否连接牢固，各个控制开关是否正常运作。

3. 查看刀模和压力板的磨损情况，如有异常应立即更换。

三、操作步骤1. 打开模切机电源，待机器自检结束后，将待切割的印刷品放置在工作台上。

2. 根据所需的切割形状和尺寸，选择合适的刀模，并将其安装在模切机上的刀模座上。

3. 调整刀模座上的压力，使其与刀模紧密贴合，但不要过紧，以免损坏刀模或印刷品。

4. 设置切割深度和速度，一般情况下，较硬的材料需要较慢的速度和较大的切割深度，而较软的材料则相反。

5. 按下启动按钮，模切机开始工作，刀模从上方向下压，切割出所需形状的产品。

6. 在切割过程中，操作人员应注意观察，确保切割的准确性和稳定性。

7. 切割完毕后，关闭模切机电源，清理刀模座和工作台上的残留物，确保下一次操作的顺利进行。

四、安全注意事项1. 操作人员在操作模切机时，应穿戴好必要的防护装备，如手套、安全眼镜等，以保证操作的安全性。

2. 禁止将手指或其他物品伸入刀模座或工作台内，以免造成意外伤害。

3. 在清理刀模和工作台时，应先断开电源，并直到机器完全停止运转后再进行清洁工作。

4. 若发现模切机出现异常噪音、烟雾或其他异常情况时，应立即停止操作，并通知相关维修人员进行检修。

五、常见故障及处理方法1. 切割不干净或断线：检查刀模是否安装正确，切割深度和速度是否设定合适。

2. 切割面出现撕裂或毛刺：确认刀模和压力板是否磨损，如有必要，更换刀模或调整压力。

3. 切割速度慢或机器停止工作：检查电源是否正常连接，切割深度和速度是否设置合适，如有必要，调整相应参数。

六、维护保养1. 模切机应定期进行清洁，保持机器的干净和整洁。

（半）自动模切机操作指导培训资料2017年目录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程的调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、人身安全二、设备安全第四部分、设备的维护保养一、设备点检维护二、设备常见故障及解决办法第一部分、综述模切机简介及工作原理1.1.1简介：YS—1500S、SA—S1620半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。

人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下，将纸板模切成所需形状后去掉模切后的多余部分，模切后再由钉钩牙排送达清废机构，清废后再进入收纸部，从而完成模切作业。

图1—1结构图1.1.2工作原理：平压平模切机的模切版台和压切动板机构的形状都是平板状的。

模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。

工作时，模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。

模切机专业术语解释1.2.1转换驱动器：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。

1.2.2安全离合器：当传动链条在运转中产生过多的碰撞时，可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。

1.2.3动板：此动板连接驱动部分上、下运动。

加工瓦楞纸板放置在动板上，并且通过固定的上板（模切版）作用，获得模切即时压力。

1.2.4上板：上板（模切版）被固定在双侧框架上，当动板上升，压力作用时加工纸板被模切。

1.2.5曲柄杠杆机构：驱动部分用于动板的上升和下降。

机器产生的模切压力是直接上下移动的倍。

1.2.6模切部分：钉钩（叼纸牙）钉咬（加持）加工纸板，拖进模切部，进行模切。

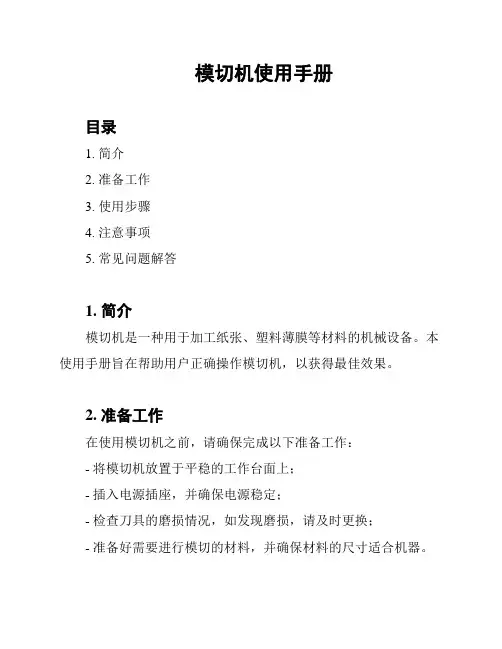

模切机使用手册目录1. 简介2. 准备工作3. 使用步骤4. 注意事项5. 常见问题解答1. 简介模切机是一种用于加工纸张、塑料薄膜等材料的机械设备。

本使用手册旨在帮助用户正确操作模切机，以获得最佳效果。

2. 准备工作在使用模切机之前，请确保完成以下准备工作：- 将模切机放置于平稳的工作台面上；- 插入电源插座，并确保电源稳定；- 检查刀具的磨损情况，如发现磨损，请及时更换；- 准备好需要进行模切的材料，并确保材料的尺寸适合机器。

3. 使用步骤1. 打开模切机的开关，待机器预热至适宜温度；2. 将待模切的材料放置在模切机的工作台上，并固定好；3. 调整模切机的刀具位置，确保切割线与材料的设计一致；4. 按下启动按钮，开始进行模切操作；5. 等待模切机完成切割，注意观察切割线的质量；6. 模切完成后，关闭机器，并取出切割好的材料。

4. 注意事项- 在操作模切机时，确保手部远离刀具，以免发生意外伤害；- 避免将手指或其他物品放入模切机的刀具区域；- 定期清洁模切机的刀具和工作台，保持设备的整洁；- 注意材料的尺寸和厚度，避免超出模切机的工作范围；- 如发现异常情况或故障，请及时停止使用，并联系售后服务。

5. 常见问题解答问：模切机无法启动怎么办？答：请检查电源插座是否插紧，电源是否正常，以及机器是否处于预热状态。

问：为什么模切线不够清晰？答：可能是刀具需要更换或调整刀具位置的问题，请检查刀具磨损情况及位置是否正确。

问：模切机工作时发出异常声音怎么办？答：请停止使用机器，并检查刀具、工作台等部件是否有杂物或损坏现象，如有需要请联系售后服务。

以上是关于模切机的简要使用手册，希望能够帮助到您。

如有其他问题，请随时咨询。

压力不一样，必要时再次调整，直到调好为止）
6.冲压高度调好后，选择功能开关，进入正常运转；
7.不定时检查产品：运转时不定时检查产品，发现不良时停止机
械，排除不良后继续运转；
8.不定时清洁。

※当发现异常时马上通知负责人 1.装好待冲压模具；
2.选择功能菜单（图2）；
3.工艺参数设置（图2）；
4.调节模切高度：调机时需先用手动扳手摇动，不能通过下死点，
需加大模切高度，直到模切高度调好为止；
5.寸动模切：手动调好后需再次确认模切高度，（因为手动与寸动
图3:压力调节器压力显示器
5.连续停止按键：在模切时按下此键，模切机停止模切（图2）作业顺序：
主机电源开关功能选择开关。

3.4切片机输入：点击切片机设置→吸风开关→切片机开关→已切片数归零 。

起动按键 4.起动按键：模切起动时需2按键同时按下（图2）；
3.操作屏：设置工艺参数
3.1拉料长度输入：点击参数设置→拉料长度→输入数据→
确认 。

3.2模切速度输入：点击参数设置→加速减速→确认。

3.3计数输入：点击计数设置→实际数量→总数归零
1.电源开关：电源开关档打到开的位置，电源指示灯处于亮的状态；
2.功能选择开关（图1）：
加压按键
2.1寸动：点动模切功能； 2.2单次：单次模切功能;减压按键 2.2连续：连续模切功能；
图1:机器总开关图2:机台参数面板工作内容：向上开启电源显示器一、功能介绍
审核制定模切机操作指导书1/1******有限公司文件编号版次页次
制定日期核准连续停止按键紧急停止按键
压力调节开关。

模切机操作手册最新版1. 简介本操作手册旨在提供模切机的操作指导，帮助操作人员正确使用模切机，确保操作的安全性和高效性。

2. 安全准备在操作模切机之前，请确保完成以下准备工作：- 确保模切机稳定可靠地放置在平面台面上，并且连接电源线。

- 检查模切机的所有安全装置是否完好，如急停按钮、防护罩等。

- 穿戴个人防护装备，如安全帽、护目镜、防护手套等。

3. 操作步骤请按照以下步骤操作模切机：1. 打开模切机的电源开关，确保电源正常供电。

2. 根据需要调整模切机的刀模位置和卷材位置，确保定位准确。

3. 按下启动按钮，模切机开始工作。

4. 在模切机工作过程中，注意观察刀模和卷材的运动状态，确保运行平稳无异常。

5. 完成模切任务后，按下停止按钮，停止模切机的运行。

6. 关闭模切机的电源开关，切断电源。

4. 故障排除如果在操作模切机的过程中遇到故障，请参考以下故障排除方法：- 如果模切机停止运行，请检查电源是否正常，重新连接电源或更换电源线。

- 如果刀模位置不准确，请重新调整刀模位置，并确保定位准确。

- 如果模切机运行过程中出现异常噪音或震动，请停止使用，并联系维修人员进行检修。

5. 注意事项使用模切机时，请注意以下事项：- 操作人员应接受相关培训，并熟悉模切机的使用方法。

- 模切机仅用于其设计用途，禁止进行非法或超出设计范围的操作。

- 在操作模切机时，避免将手部或其他身体部位靠近刀模或卷材，以免发生意外伤害。

- 禁止在模切机运行时随意更改刀模或卷材设置，以免影响操作安全。

以上是模切机操作手册的简要内容，请遵守操作指导并妥善使用模切机，谢谢配合！---注：本操作手册内容仅供参考，具体以模切机的相关说明书为准。

模切作业指导书一、导言模切是一种制作装饰品、礼品盒、贺卡等工艺品的方法。

通过模切机，可以将纸张、卡纸、泡棉等材料按照所需形状进行切割，制作出各种各样的造型。

本指导书旨在帮助你了解模切的基本原理和操作步骤，保证你能够安全、高效地完成模切作业。

二、安全事项1. 使用模切机时，务必佩戴好工作手套和护目镜，以免发生意外伤害。

2. 在操作过程中要专心致志，避免分神，以免造成操作失误。

3. 严禁将手指或其他物体伸入模切机的工作区域，以免被切割刀片伤到。

4. 使用完毕后，务必关闭模切机的电源，以免发生火灾或其他安全事故。

三、准备工作1. 确认模切机的工作台面干净整洁，没有杂物。

2. 检查切割刀片是否锋利，如不锋利需要更换新刀片。

3. 准备好需要模切的材料，可以提前进行标记，以便准确定位。

4. 确认工作区域周边没有其他人员或物体，以免造成伤害或其他意外。

四、模切操作步骤1. 打开模切机的电源开关，确认机器已经正常启动。

2. 将待模切的材料放置到模切机的工作台面上，注意调整位置，使其与刀片位置对齐。

3. 选择合适的刀片数量和深度，根据实际需要进行调整。

4. 抓牢材料，并将其适当固定在模切机的工作台面上，以免在切割过程中移位或飞出。

5. 调整好切割速度和压力，确认切割的效果符合要求。

6. 按下模切机的启动按钮，开始进行切割。

7. 在切割过程中，保持眼睛注视着材料的切割位置，确保切割的准确性。

8. 切割完成后，关闭模切机的电源，注意安全操作。

9. 进一步处理模切好的材料，如清理边缘、打磨等，使其达到更好的效果。

10. 整理工作台面，清除杂物和废料，保持工作区域干净整洁。

五、常见问题及解决方法1. 切割不准确：可能是刀片钝了，需要更换新刀片；也可能是材料未固定好，导致移位。

2. 切割过程中材料破损：可能是切割速度和压力设置过大，需要适当减小切割力度。

3. 切割机卡住或无法启动：可能是电源没有打开，需要检查电源开关；也可能是切割机内部有杂物阻碍，需要清理。

模切机操作手册最新版目录1. 简介2. 安全操作3. 模切机工作流程4. 故障排除1. 简介本操作手册旨在提供模切机的操作说明和安全注意事项，以确保用户正确使用模切机并避免事故发生。

2. 安全操作- 在操作前，请确保已经穿戴好相应的安全装备，如手套、护目镜等。

- 在操作时，保持清醒并全神贯注，避免分散注意力。

- 禁止未经训练的人员操作模切机。

- 在清洁、维护或更换刀具时，务必先关闭模切机并拔掉电源。

3. 模切机工作流程1. 准备工作：- 检查模切机是否正常运行，排除故障可能。

- 准备好所需的材料和刀具，并进行必要的清洁和护理。

2. 调整设置：- 根据材料的尺寸和类型，调整模切机的刀具压力和速度。

- 确保模切机的底板与刀具间的间隙合适。

3. 进行模切：- 将要模切的材料放置在模切机的底板上，并固定好。

- 启动模切机，并按照设定的刀具压力和速度进行模切操作。

4. 检查与清洁：- 模切完成后，仔细检查模切材料的质量和刀具的损耗情况。

- 清理模切机和周围区域的切屑和废料，保持工作环境整洁。

4. 故障排除以下是常见故障及其解决方法的示例：- 模切机无反应：检查电源是否连接正常，是否有故障指示灯亮起。

- 刀具无法工作：检查刀具是否正确安装，是否磨损严重。

- 材料模切不完整：检查刀具压力和速度是否调整合适，是否需要更换刀具。

以上所述仅为模切机操作手册的基本内容，具体操作和注意事项可根据实际情况进行调整和完善。

在使用模切机时，请始终遵循操作手册中的安全指南，并遵守相关的安全法规和规定。
