ADAMS常用地数学函数

1、STEP函数
格式：STEP (x, x0, h0, x1, h1)
参数说明：
x ：自变量，可以是时间或时间的任一函数
x0 ：自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；
x1 ：自变量的STEP函数结束值，可以是常数、函数表达式或设计变量
h0 ：STEP函数的初始值，可以是常数、设计变量或其它函数表达式
表达式4：如果表达式1的值大于0，IF函数返回表达式4的值；
例如：函数 IF(time-2.5：0，0.5，1)
结果： 0.0 if time < 2.5
0.5 if time = 2.5
1.0 if time > 2.5
3、AKISPL函数
格式：AKISPL (First Independent Variable，Second Independent Variable，Spline Name，Derivative Order)
Stiffness Coefficient or K
刚度系统。
Stiffness Force Exponent
非线性弹簧力指数。
Damping Coefficient or C
阻尼系数。
Damping Ramp-up Distance
当碰撞力被激发阻尼逐渐增大的位移值。
-3.0 -2.5
-2.0 -1.2
-1.0 -0.4
0.0 0.0
1 0.4
2 1.2
3 2.5
4 3.6
4、碰撞函数impact
其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。
格 式：IMPACT (Displacement Variable，Velocity Variable，Trigger for Displacement Variable，Stiffness Coefficient，Stiffness Force Exponent，Damping Coefficient，Damping Ramp-up Distance)

ADAMS/View函数及ADAMS/Solver函数的类型及建立ADAMS/View函数包括设计函数Design-Time Functions与运行函数Run-Time Functions两种类型，函数的建立对应有表达式模式和运行模式两种。

表达式模式下在设计过程中对设计函数求值，而运行模式下会在仿真过程中对运行函数进行计算更新。

ADAMS/Solver函数支持ADAMS/View运行模式下的函数，在仿真过程中采用ADAMS/Solver 解算时对这些函数进行计算更新。

建立表达式模式下的函数在进行建立表达式、产生和修改需要计算的测量及建立设计函数等操作时，会采用表达式模式。

在建立表达式时，首先在接受表达式的文本框处右击，然后选择“Parameterize”再选择“Expression Euilder”，进入建立设计函数表达式对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在产生和修改需要计算的测量时，首先在“Build”菜单中选择“Measure”，然后指向“Computed”，再选择“New”或“Modified”确定是新建还是修改，进入产生和修改需要计算的测量对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在建立设计函数时，首先在“Build”菜单中选择“Function”，然后选择“New”或“Modified”确定是新建还是修改，进入产生和修改设计函数对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

建立运行模式下的函数在进行建立运行函数、产生和修改函数型的测量等操作时，会采用运行模式。

在建立运行函数时，首先在接受表达式的文本框处右击，然后选择“Function Euilder”，进入建立运行函数表达式对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在产生和修改函数型的测量时，首先在“Build”菜单中选择“Measure”，然后指向“Function”，再选择“New”或“Modified”确定是新建还是修改，进入产生和修改函数型的度量对话框。

矩阵/数组函数
• • • • 矩阵/数组的基本操作函数 ALIGN 将数组转换到从特定值开始 ALLM 返回矩阵元素的逻辑值 ANGLES 将方向余弦矩阵转换为指定旋转顺序下的 角度矩阵 ANYM 返回矩阵元素的逻辑和 APPEND 将一个矩阵中的行添加到另一矩阵 CENTER 返回数列最大、最小值的中间值 CLIP 返回矩阵的一个子阵 COLS 返回矩阵列数 COMPRESS 压缩数组、删除其中的空值元素(零,空字符及空格) CONVERT ANGLES 将313旋转顺序转化为用户自定义的旋转顺序 CROSS 返回两矩阵的向量积 DET 返回方阵M的行列式值
位置/方向函数
一、位置函数
LOC_ALONG_LINE LOC_CYLINDRICAL LOC_FRAME_MIRROR LOC_GLOBAL LOC_INLINE 下的坐标值并归一化 LOC_LOC 下的坐标值 LOC_LOCAL LOC_MIRROR LOC_ON_AXIS LOC_ON_LINE LOC_PERPENDICULAR LOC_PLANE_MIRROR LOC_RELATIVE_TO LOC_SPHERICAL LOC_X_AXIS LOC_Y_AXIS LOC_Z_AXIS 返回两点连线上与第一点距离为指定值的点 将圆柱坐标系下坐标值转化为笛卡儿坐标系下坐标值 返回指定点关于指定坐标系下平面的对称点 返回参考坐标系下的点在全局坐标系下的坐标值 将一个参考坐标系下的坐标值转化为另一参考坐标系
样条插值 AKIMA_SOLINE 使用Akima迭代插值法生成内插样条曲线 CSPLINE 生成3次内插样条曲线 CUBIC_SPLINE 生成3阶内插多项式曲线 DETREND 返回最小二乘拟合曲线与输入数据的差值 HERMITE_SPLINE 使用荷尔米特插值法生成内插样条曲线 LINEAR_SPLINE 线性插值生成内插样条曲线 NOTAKNOT_SPLINE 生成3次光顺连续插值样条曲线 SPLINE 生成插值样条曲线 频域分析 FFTMAG 返回快速傅立叶变换后的幅值 FFTPHASE 返回快速傅立叶变换后的相位 FILTER 返回按指定格式滤波处理后的数据 FREQUENCY 返回快速傅立叶变换频率数 HAMMING 采用HAMMING窗处理数据 HANNING 采用HANNING窗处理数据 WELCH 采用WELCH窗处理数据 PSD 计算功率谱密度

二、三角函数 SIN(x) SINH(x) COS(x) COSH(x) TAN(x) TANH(x) ASIN(x) ACOS(x) ATAN(x) ATAN2(x1，x2) 切值
数字表达式x的正弦值 数字表达式x的双曲正弦值 数字表达式x的余弦值 数字表达式x的双曲余弦值 数字表达式x的正切值 数字表达式x的双曲正切值 数字表达式x的反正弦值 数字表达式x的反余弦值 数字表达式x的反正切值 两个数字表达式x1，x2的四象限反正
• • • • • • • • •
DIFF DIFFERENTIATE DMAT DOT ELEMENT EXCLUDE FIRST FIRST_N INCLUDE INTEGR INTERATE INVERSE LAST LAST_N MAX MAXI MEAN MIN MINI NORM2 NORMALIZE RECTANGULAR RESAMPLE RESHAPE RMS ROWS SERIES
0时返回absxsqrtx数字表达式x的平方根值数学函数二三角函数sinx数字表达式x的正弦值sinhx数字表达式x的双曲正弦值cosx数字表达式x的余弦值coshx数字表达式x的双曲余弦值tanx数字表达式x的正切值tanhx数字表达式x的双曲正切值asinx数字表达式x的反正弦值acosx数字表达式x的反余弦值atanx数字表达式x的反正切值atan2x1x2两个数字表达式x1x2的四象限反正切值三取整函数intx数字表达式x取整aintx数字表达式x向绝对值小的方向取整anintx数字表达式x向绝对值大的方向取整ceilx数字表达式x向正无穷的方向取整floorx数字表达式x向负无穷的方向取整nintx最接近数字表达式x的整数值rtoix返回数字表达式x的整数部分位置方向函数一位置函数localongline返回两点连线上与第一点距离为指定值的点loccylindrical将圆柱坐标系下坐标值转化为笛卡儿坐标系下坐标值locframemirror返回指定点关于指定坐标系下平面的对称点locglobal返回参考坐标系下的点在全局坐标系下的坐标值locinline将一个参考坐标系下的坐标值转化为另一参考坐标系下的坐标值并归一化locloc将一个参考坐标系下的坐标值转化为另一参考坐标系下的坐标值loclocal返回全局坐标系下的点在参考坐标系下的坐标值locmirror返回指定点关于指定坐标系下平面的对称点loconaxis沿轴线方向平移loconline返回两点连线上与第一点距离为指定值的点locperpendicular返回平面法线上距离指定点单位长度的点locplanemirror返回特定点关于指定平面的对称点locrelativeto返回特定点在指定坐标系下的坐标值locspherical将球面坐标转化为笛卡儿坐标locxaxis坐标系x轴在全局坐标中的单位矢量locyaxis坐标系y轴在全局坐标中的单位矢量loczaxis坐标系z轴在全局坐标中的单位矢量二方向函数orialignaxis将坐标系按指定方式旋转至与指定方向对齐所需旋转的角度orialongaxiseul将坐标系按指定方式旋转至与全局坐标系一个轴方向对齐所需旋转的角度oriallaxes将坐标系旋转至由平面上的点定义的特定方向第一轴与指定平面上两点连线平行第二轴与指定平面平行时所需旋转的角度orialongaxis将坐标系旋转至其一轴线沿指

ADAMS常用函数文本说明在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Function2、V elocity Functions3、Acceleration Functions4、Contact Functions5、Spline Functions6、Force in Object Functions7、Resultant Force Functions8、Math Functions9、Data Element Access10、User-Written Subroutine Invocation11、Constants & V ariables。

……在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent V ariable, Second Independent V ariable，Spline Name, Derivative Order)参数说明：First Independent V ariable——spline中的第一个自变量Second Independent V ariable (可选) ——spline中的第二自变量Spline Name——数据单元spline的名称Derivative Order (可选) ——插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

LOC_ON_AXIS(Fra me,Distance,Axi s) LOC_ON_LINE(Loc ation1,location 2,Distance) LOC_PERPENDICUL AR(Location1,Lo cation2,Locatio n3) LOC_PLANE_MIRRO R(Location,Loca tion1,Location2 ,Location3) LOC_RELATIVE_TO (Location,Frame ) LOC_SPHERICAL(R ho,Theta,Phi) LOC_X_AXIS(Fram e) LOC_Y_AXIS(Fram e) LOC_Z_AXIS(Fram e)
将一个坐标系 Frame 某个轴与另一个坐标系 Frame 的某个轴 重合时，需要转过的角度，Axis Spec 可以是 xx，xy，xz， ORI_ALIGN_AXIS( yx，yy，yz，zx,zy,zz,x+x,x+y,x+z,y+x,y+y,y+z,z+x, Frame,Axis Spec) z+y,z+z,x-x,x-y,x-z,y-x,y-y,y-z,z-x,z-y 和 z-z，+表示 正的方向，-表示反方向，例如 ORI_ALIGN_AXIS（marker_1， “z-z”），返回值与当前的旋转序列有关 Location1-Location3 确定一个坐标系，Axes 确定坐标系的 轴，Axes 的取值为 xy，yx，xz，zx，yz 和 zy，Axes 确定的 ORI_ALL_AXES(Lo 第一个轴与 Location1 和 Location2 确定的直线平行，Axes cation1,Locatio 确定的第二个轴在 Location1，Location2，Location3 平面 n2,Location3,Ax 内， ORI_ALL_AXES 返回坐标系的按照 313 旋转序列的欧拉角， es) 例如 ORI_ALL_AXES（{{14,18,0}，{10,14,0}，{16,14,0}}， “xz”） 将一个坐标系的某个轴转到与一条直线平行时，需要旋转的 ORI_ALONG_AXIS( 角度，其中 From Frame 确定直线的起始点，To Frame 确定 From Frame,To 直线的终止点， Axis 的取值为 x， y 或 z， 例如 ORI_ALONG_AXIS Frame,Axis) （marker_1，marker_2，“y”） ORI_ALIGN_AXIS_ 将一个坐标系的一个轴与另一个坐标系的一个轴旋转到平

LOC_LOC 下的坐标值
LOC_LOCAL LOC_MIRROR LOC_ON_AXIS LOC_ON_LINE LOC_PERPENDICULAR LOC_PLANE_MIRROR LOC_RELATIVE_TO LOC_SPHERICAL LOC_X_AXIS LOC_Y_AXIS LOC_Z_AXIS
step(time,0,0,1,-30*time)+step(time,1,0,3,-30+58*(time-1))+step(time,3,0,4,8664.5*(time-3))+step(time,4,0,5,21.5-21.5*(time-4))
If函数
• 在ADMA中如何输入力或位移、速度、加速度等的分段曲 线，这一直是一个值得注意的问题。
数字表达式x取整 数字表达式x向绝对值小的方向取整 数字表达式x向绝对值大的方向取整 数字表达式x向正无穷的方向取整 数字表达式x向负无穷的方向取整 最接近数字表达式x的整数值 返回数字表达式x的整数部分
位置/方向函数
一、位置函数
LOC_ALONG_LINE LOC_CYLINDRICAL LOC_FRAME_MIRROR LOC_GLOBAL LOC_INLINE 下的坐标值并归一化
在使用后者的过程中很多人会误表示为： step(time,0,0d,3,0d)+ step(time,3,0d,5,5d)+ step(time,5,5d,8,5d)+ step(time,8,5d,10,0d)+ step(time,10,0d,12,0d) 还有一种是错误的： step(time,3,0d,5,5d)+ step(time,8,5d,10,0d) 这两种都是错误的表示的方法，不信你自己可以试试的

一、几个常用函数的说明1、 STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x ―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量；h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式；h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式。

2、 IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，Spline Name, Derivati ve Order)参数说明：First Independent Variable ——spline中的第一个自变量Second Independent Variable(可选) ——spline中的第二自变量Spline Name ——数据单元spline的名称Derivative Order(可选) ——插值点的微分阶数，一般用0就可以了例如：function = AKISPL(DX(marker_1, marker_2), 0, spline_1)spline_1用下表中的离散数据定义：AKISPL的拟合曲线如下：二、实例说明1、分段函数的表示在ADMA中如何输入力或位移、速度、加速度等的分段曲线，这一直是一个值得注意的问题。

ADAMS常用函数总结在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Fu nction 2、Velocity Functions 3、Acceleration Functions 4、Contact Functions 5、Spline Functions 6、Force in Object Functions 7、Resultant Force Functi ons 8、Math Functions 9、Data Element Access 10、User-Written SubroutineInvocation 11、Constants & Variables。

在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量h0 ―STEP函数的初始值，可以是常数、设计变量或其它函数表达式h1 ―STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，SplineName, Derivative Order)参数说明：First Independent Variable——spline中的第一个自变量Second Independent Variable (可选) ——spline中的第二自变量Spline Name——数据单元spline的名称Derivative Order (可选) ——插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

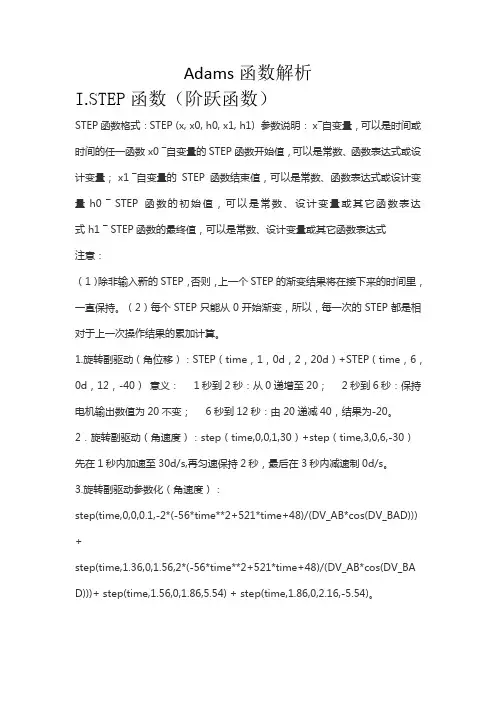

Adams函数解析I.STEP函数（阶跃函数）STEP函数格式：STEP (x, x0, h0, x1, h1) 参数说明： x―自变量，可以是时间或时间的任一函数 x0 ―自变量的STEP函数开始值，可以是常数、函数表达式或设计变量； x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量 h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式 h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式注意：（1）除非输入新的STEP，否则，上一个STEP的渐变结果将在接下来的时间里，一直保持。

（2）每个STEP只能从0开始渐变，所以，每一次的STEP都是相对于上一次操作结果的累加计算。

1.旋转副驱动（角位移）：STEP（time，1，0d，2，20d）+STEP（time，6，0d，12，-40）意义：1秒到2秒：从0递增至20；2秒到6秒：保持电机输出数值为20不变；6秒到12秒：由20递减40，结果为-20。

2．旋转副驱动（角速度）：step（time,0,0,1,30）+step（time,3,0,6,-30）先在1秒内加速至30d/s,再匀速保持2秒，最后在3秒内减速制0d/s。

3.旋转副驱动参数化（角速度）：step(time,0,0,0.1,-2*(-56*time**2+521*time+48)/(DV_AB*cos(DV_BAD))) +step(time,1.36,0,1.56,2*(-56*time**2+521*time+48)/(DV_AB*cos(DV_BA D)))+ step(time,1.56,0,1.86,5.54) + step(time,1.86,0,2.16,-5.54)。

前0.1秒使驱动速度缓慢上升到拔起速度的较优速度-2*(-56*time**2+521*time+48)/( DV_AB*cos(DV_BAD))，然后按较优速度匀速运动至1.36秒，接着用0.2秒减速至0，当减速至零的那一刻又缓慢的加速0.3秒，然后又缓慢的减速0.3秒，回到原来位置。

在使用后者的过程中很多人会误表示为： step(time,0,0d,3,0d)+ step(time,3,0d,5,5d)+ step(time,5,5d,8,5d)+ step(time,8,5d,10,0d)+ step(time,10,0d,12,0d) 还有一种是错误的： step(time,3,0d,5,5d)+ step(time,8,5d,10,0d) 这两种都是错误的表示的方法，不信你自己可以试试的
二、方向函数
ORI_ALIGN_AXIS 的角度
将坐标系按指定方式旋转至与指定方向对齐所需旋转
ORI_ALONG_AXIS_EUL 对齐所需旋转的角度
将坐标系按指定方式旋转至与全局坐标系一个轴方向
ORI_ALL_AXES
将坐标系旋转至由平面上的点定义的特定方向（第一
轴与指定平面上两点连线平行，第二轴与指定平面平行）时所需旋转的角度
总结：从上面的例子中大家可以清楚的看出，增量式明显比嵌 入式要简洁的多，但是嵌入式却比增量式思路要清晰、严谨的 多，他们各有自己的优点，所以大家可以针对性的使用他们， 习惯用什么方式就用什么方式，当然他们还有其他的不同点我 还没想到的，也欢迎你多多提出意见。
IF与step
• IF(x1: x2, x3, x4) 如果x1<0，返回x2；
ORI_ALONG_AXIS 的角度
将坐标系旋转至其一轴线沿指定轴线方向时所需旋转
ORI_FRAME_MIRROR ORI_GLOBAL ORI_IN_PLANE 指定平面平行时所需旋转的角度
返回坐标系旋转镜像到指定坐标系下所需旋转的角度 返回参考坐标系在全局坐标系下的角度值 将坐标系旋转至特定方向（与指定两点连线平行、与

1.step可能是最常用的:step(time,0,0,1,50)+step(time,4,0,6,-100)+step(tme,9,0,10,50)函数原形 STEP(A,x1,h1,x2,h2)解释：由数组A的x值，生成区间（x1，h1）至（x2，h2）之间的阶梯曲线，返回y值的数据。

举个常用的例子。

比如STEP(time,1,0,2,100)time在adams中是个递增的变量，相当于一个数组。

那么step的返回值就是随着time变化的值。

这个例子将表示在time从（1，2）的过程中，返回值将从0，100。

看看例子，两个小球，一个使用step函数设置了位移，另外一个是参考。

当然，这个变化过程，adams使用了缓和的图形，从其位移图中可以看出来。

step既然是个返回值，就可以使用加减法了。

如上例，如果设置下面的小球的位移如下：STEP(time,1,0,2,100)+step(time,2,0,3,400)+step(time,3,0,4,-200)2.以前用过碰撞函数，有单向和双向函数的区分，其中系统的球面等碰撞为其特例！IMPACT (Displacement Variable, Velocity Variable, Trigger forDisplacement Variable, Stiffness Coefficient, Stiffness Force Exponent,Damping Coefficient, Damping Ramp-up Distance)BISTOP (Displacement Variable, Velocity Variable, Low Trigger for Displacement Variable, High Trigger for Displacement Variable, StiffnessCoefficient, Stiffness Force Exponent, Damping Coefficient, Damping Ramp-up Distance)3.if函数这个函数最好不要使用，他的使用会带来突变，会使运算的时候不收敛。

ADAMS/View 函数及ADAMS/Solver 函数、ADAMS/View 设计函数（转）主要介绍ADAMS/View 提供的各类函数，以及ADAMS/Solver 支持的各类函数，并通过实例介绍一些重要函数的具体用法。

通过本章的学习可以深入了解和具体掌握函数的基本使用方法，利用这些函数能够定义更为复杂的结构、更为灵活地应用ADAMS 软件进行精确高效的建模与仿真。

1 ADAMS/View 函数及ADAMS/Solver 函数的类型及建立ADAMS/View 函数包括设计函数与运行函数两种类型，函数的建立对应有表达式模式和运行模式两种。

表达式模式下在设计过程中对设计函数求值，而运行模式下会在仿真过程中对运行函数进行计算更新。

ADAMS/Solver 函数支持ADAMS/View运行模式下的函数，在仿真过程中采用ADAMS/Solver 解算时对这些函数进行计算更新。

1.1 建立表达式模式下的函数在进行建立表达式、产生和修改需要计算的度量及建立设计函数等操作时，会采用表达式模式。

在建立表达式时，首先在接受表达式的文本框处右击，然后选择“Parameterize”再选择“Expression Euilder”，进入建立设计函数表达式对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在产生和修改需要计算的度量时，首先在“Build”菜单中选择“Measure”，然后指向“Computed”，再选择“New”或“Modified”确定是新建还是修改，进入产生和修改需要计算的度量对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在建立设计函数时，首先在“Build”菜单中选择“Function”，然后选择“New”或“Modified”确定是新建还是修改，进入产生和修改设计函数对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

1.2 建立运行模式下的函数在进行建立运行函数、产生和修改函数型的度量等操作时，会采用运行模式。

ADAMS/View中系统提供的数学函数大致分类介绍如下。

（1）基本数学函数ABS(x)数字表达式x的绝对值DIM(x1，x2)x1&gt;x2时x1与x2之间的差值，x1&lt;x2时返回0EXP(x)数字表达式x的指数值LOG(x)数字表达式x的自然对数值LOG10(x)数字表达式x的以10为底的对数值MAG(x，y，z)向量[x，y，z]求模MOD(x1，x2)数字表达式x1对另一个数字表达式x2取余数RAND(x)返回0到1之间的随机数SIGN(x1，x2)符号函数，当x2&gt;0时返回ABS(x)，当x2&lt;0时返回－ABS(x) SQRT(x)数字表达式x的平方根值（2）三角函数SIN(x)数字表达式x的正弦值SINH(x)数字表达式x的双曲正弦值COS(x)数字表达式x的余弦值COSH(x)数字表达式x的双曲余弦值TAN(x)数字表达式x的正切值TANH(x)数字表达式x的双曲正切值ASIN(x)数字表达式x的反正弦值ACOS(x)数字表达式x的反余弦值ATAN(x)数字表达式x的反正切值ATAN2(x1，x2)两个数字表达式x1，x2的四象限反正切值（3）取整函数INT(x)数字表达式x取整AINT(x)数字表达式x向绝对值小的方向取整ANINT(x)数字表达式x向绝对值大的方向取整CEIL(x)数字表达式x向正无穷的方向取整FLOOR(x)数字表达式x向负无穷的方向取整NINT(x)最接近数字表达式x的整数值RTOI(x)返回数字表达式x的整数部分位置/方向函数位置/方向函数用于根据不同输入变量计算有关位置或方向的参数。

ADAMS/View中系统提供的位置/方向函数分类介绍如下。

（1）位置函数LOC_ALONG_LINE返回两点连线上与第一点距离为指定值的点LOC_CYLINDRICAL将圆柱坐标系下坐标值转化为笛卡儿坐标系下坐标值LOC_FRAME_MIRROR返回指定点关于指定坐标系下平面的对称点LOC_GLOBAL返回参考坐标系下的点在全局坐标系下的坐标值OC_INLINE将一个参考坐标系下的坐标值转化为另一参考坐标系下的坐标值并归一化LOC_LOC将一个参考坐标系下的坐标值转化为另一参考坐标系下的坐标值LOC_LOCAL返回全局坐标系下的点在参考坐标系下的坐标值LOC_MIRROR返回指定点关于指定坐标系下平面的对称点LOC_ON_AXIS沿轴线方向平移LOC_ON_LINE返回两点连线上与第一点距离为指定值的点LOC_PERPENDICULAR返回平面法线上距离指定点单位长度的点LOC_PLANE_MIRROR返回特定点关于指定平面的对称点LOC_RELATIVE_TO返回特定点在指定坐标系下的坐标值LOC_SPHERICAL将球面坐标转化为笛卡儿坐标LOC_X_AXIS坐标系x轴在全局坐标中的单位矢量LOC_Y_AXIS坐标系y轴在全局坐标中的单位矢量LOC_Z_AXIS坐标系z轴在全局坐标中的单位矢量（2）方向函数ORI_ALIGN_AXIS将坐标系按指定方式旋转至与指定方向对齐所需旋转的角度ORI_ALONG_AXIS_EUL将坐标系按指定方式旋转至与全局坐标系一个轴方向对齐所需旋转的角度ORI_ALL_AXES将坐标系旋转至由平面上的点定义的特定方向（第一轴与指定平面上两点连线平行，第二轴与指定平面平行）时所需旋转的角度ORI_ALONG_AXIS将坐标系旋转至其一轴线沿指定轴线方向时所需旋转的角度ORI_FRAME_MIRROR返回坐标系旋转镜像到指定坐标系下所需旋转的角度ORI_GLOBAL返回参考坐标系在全局坐标系下的角度值ORI_IN_PLANE将坐标系旋转至特定方向（与指定两点连线平行、与指定平面平行时所需旋转的角度ORI_LOCAL返回全局坐标系在参考坐标系下的角度值ORI_MIRROR返回坐标系旋转镜像到指定坐标系下所需旋转的角度ORI_ONE_AXIS将坐标系旋转至其一轴线沿两点连线方向时所需旋转的角度ORI_ORI将一个参考坐标系转化为另一参考坐标系所需旋转的角度ORI_PLANE_MIRROR返回坐标系旋转生成关于某平面的镜像所需旋转的角度ORI_RELATIVE_TO返回全局坐标系下角度值相对指定坐标系的旋转角度建模函数运动学建模函数返回marker点或构件之间位移的度量。

ADAMS常用函数总结在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Function 2、Velocity Functions 3、Acceleration Functions 4、Contact Functions 5、Spline Functions 6、Force in Object Functions 7、Resultant Force Functions 8、Math Functions 9、Data Element Access 10、User-Written Subroutine Invocation 11、Constants & Variables。

在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、 STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明： x　―自变量，可以是时间或时间的任一函数 x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量； x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量 h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式 h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、 IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数 IF(time-2.5:0,0.5,1)结果： 0.0 if time < 2.5 0.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second IndependentVariable，Spline Name, Derivative Order)参数说明：First Independent Variable ——　spline中的第一个自变量Second Independent Variable (可选) ——　spline中的第二自变量Spline Name ——　数据单元spline的名称Derivative Order (可选) ——　插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1) spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

2021/4/4
8
• IF(Expression1: Expression2, Expression3, Expression4) 如果Expression1<0，则执行Expression2语句； 如果Expression1=0，则执行Expression3语句； 如果Expression1<0，则执行Expression4语句；
q0 : 参考长度（在预载位置，永远大于0）
在ADAMS中，用户自定义方程是
-k(DM(I,J)-q0 )-c*VR(I,J)+F0
2021/4/4
2
• 近似拟和法曲线函数AKISPL
AKISPL（x , z , spline , iord） x : 确定x轴数值的独立变量 z : 可选参数，确定插值表面z轴数值的第二个独立 变量
spline : 用于确定相关变量（y）与独立变量（x或z 一一对应关系的样条曲线）
iord : 确定插值点阶数的整数变量（通常为0，也可 以是1或2） 例如 AKISPL（DM（I，J），0 , spline_1 , 0）
注意 ：在创建AKISPL函数时，可以精确地创建 CUBSPL和CURVE函数 ；另外，当z为0时，iord可
11
例： 变化前如左图 变化后如右图 Marker点的位置函数为
其杆的右边
其 中的Marker_3在图中呈绿色，
（200.0，-150.0，0.0）为杆右边Marker点的原坐arker_3点所在坐标系 中的坐标是（200.0，-150.0，0.0），从而可以求出 该点在全面坐标系中的坐标值（参考坐标 Marker _3 坐标值+ Location坐标值）
• 使用Akima样条函数 （AKISPL） 在力中比Cubic 样条函数要好

常数函数常用的常数函数（constant）：PI圆周率；RTOD弧度转化为度数时的乘积系数，值为180/PI；DTOR度数转化为弧度时的乘积系数，值为PI/ 180。

运动副的驱动函数function：30.0d*time，type：displacement和function：30.0d，type：velocity 作用是一样的，它们都表示角速度为30.0。

同样，function：30.0d*time，type：velocity和function：30.0d，type：acceleration作用也是一样的，它们都表示角加速度为30.0。

一般应优先使用function：30.0d，type：velocity这种表示法，它更简单，更便于理解。

function：5，type：acceleration，表示物体的加速度为常数5；function：STEP( time , 0 , 0 , 5 , 25 )，type：velocity，表示物体的速度从（0，0）变化为（5，25），物体的加速度并不是一个常数，加速度的图形是一条先增后减的弧线。

在定义驱动函数时，如果已知物体的加速度为5，则应采用第一个表达式；如果不知道加速度的变化规律，只知道速度由0，0）变化为（5，25），则应采用第二个表达式。

d是degree度数的简写，在此d并不是单位，而是用来区分滑移运动和旋转运动，代表旋转。

旋转副的驱动函数中函数值后必须加d，如STEP( time , 0 , 0d , 3 , 300d )，而滑移副的驱动函数中函数值后不能加d。

则直接数字，默认单位。

常用的驱动函数STEP格式：STEP (x, x0, h0, x1, h1)参数说明：x ―自变量，可以是时间或时间的任一函数；x0 ―自变量的STEP函数开始值；x1 ―自变量的STEP函数结束值；h0 ―当前时间点相对于上一时间点的函数值增量；h1 ―当前时间点相对于上一时间点的函数值增量。
