一、工艺流程概述1.原料准备：将乙烯气体通过氯化反应和氯化工艺制备成氯乙烯。
2.聚合反应：将制备好的氯乙烯与过氯化钴等催化剂进行聚合反应，生成聚氯乙烯。
3.精炼和提炼：通过卸料和提炼过程，除去聚合反应产生的杂质和残留催化剂。
4.融化加工：将精炼和提炼后的聚氯乙烯经过加热和融化，通过挤出、注塑、吹膜等加工工艺，制成各种产品。
5.产品检验：对融化加工后的产品进行物理性能和质量的检验。
6.包装和出库：将合格的产品进行包装，并出库销售。
二、关键设备的选择和工艺参数的确定1.氯化塔：采用液氯氯化法，选择高效的氯化塔设备，保证氯化反应的高效进行。
2.反应釜：选择适当规格的不锈钢反应釜，对聚合反应进行控制。
3.蒸馏塔：选择具有高效蒸馏性能的蒸馏塔，进行精炼和提炼过程。
4.挤出机、注塑机、吹膜机等加工设备：选择具有高效和稳定性能的加工设备，满足产品加工要求。
5.检测仪器：选择高精度的物理性能和质量检测仪器，确保产品符合标准要求。
三、安全措施和环保要求1.氯气泄漏报警和处理系统：设置氯气泄漏探测器，在发现泄漏情况时及时报警，并启动处理系统进行处理，保证车间人员的安全。
2.废气处理系统：设置废气处理设备，对产生的废气进行处理，减少对环境的污染。
3.废水处理设施：建立废水处理系统，对产生的废水进行处理，达到排放标准。
4.严格操作规程和个人防护措施：制定严格的操作规程，包括操作流程、操作要求等，并提供个人防护装备，提醒员工遵守相关安全规定。
5.废弃物处理：建立废弃物分类处理系统，对废弃物进行分类、包装和处理，减少对环境的影响。
四、能源消耗和优化1.合理规划车间布局和设备布置，减少能源输送、损耗和消耗。
2.对设备进行定期检修和维护，保持设备运行的稳定性和高效性，减少能源的浪费。
3.提高工艺参数的优化，减少生产过程中能源的消耗。
4.引入智能化管理系统，对能源消耗进行实时监控和调整，达到最佳的能效。
总结：年产万吨聚氯乙烯车间的工艺设计需要考虑原料准备、聚合反应、精炼和提炼、融化加工、产品检验以及包装和出库等环节。
年产万吨聚氯乙烯车间工艺设计1. 引言本文档旨在对年产万吨聚氯乙烯(PVC)车间的工艺设计进行详细说明。
PVC是一种重要的合成树脂，广泛应用于建筑材料、电线电缆、塑料制品等领域。
设计一个高效、稳定和可持续发展的车间工艺对于确保产品质量和提高生产效率至关重要。
2. 工艺流程2.1 原料准备PVC的主要原料包括乙烯、氯乙烯和氢氯酸等。
原料准备阶段需要对原料进行储存、提供和混合。
储存区域应具备良好的通风和防火设施，确保原料的安全性和稳定性。
2.2 反应PVC的生产主要通过聚合反应完成。
聚合反应要求严格的温度控制、压力控制和触媒添加。
反应釜设备应具备高效的加热和冷却系统，以确保反应的可控性和高效性。
2.3 分离和磺化在聚合反应完成后，需对产物进行分离和磺化处理。
分离过程主要通过卸料和过滤等方式进行，确保分离效果良好。
磺化处理则需通过控制温度和添加磺化剂等手段，使产物获得所需的性质和品质。
2.4 硫化经过分离和磺化处理后的产物需要进行硫化反应，以提高PVC的机械性能和耐候性。
硫化过程需要控制温度、压力和硫化剂的添加量，确保硫化反应的完全性和一致性。
2.5 润滑和加工硫化后的PVC需要进行润滑处理，以增强其流动性和加工性。
润滑处理一般通过添加润滑剂，同时需要控制温度和混合速度，以确保润滑剂均匀分布。
之后，PVC可进行成型、挤出、注塑等加工方式，制成最终的产品。
3. 设备需求为了实现年产万吨聚氯乙烯的目标，车间需要配置以下主要设备：•反应釜：高效的反应釜能够提供良好的加热和冷却系统，满足反应过程的要求。
•分离设备：包括卸料和过滤设备，能够实现有效和高效的分离过程。
•磺化设备：具备精确的温度控制和添加磺化剂的能力，以实现良好的磺化效果。
•硫化设备：提供准确的温度和压力控制，确保硫化反应的完全性和一致性。
•润滑设备：包括润滑剂添加设备和混合设备，能够实现均匀的润滑处理。
4. 安全和环境考虑在设计车间工艺时，安全和环境因素是非常重要的考虑因素。
专业课程设计设计题目: 10000吨/年硬PVC管材生产车间工艺设计专业课程设计任务书一、课程设计课题硬聚氯乙烯管生产车间工艺设计二、课程设计工作自2011 年 12月 26 日起至 2012年 1 月 11日止三、课程设计进行地点本校四、设计原始数据:（一）聚合聚生产能力 10000吨/年硬PVC管材；（二）年生产时间 7200小时；（三）PVC管材合格率 99%；（四）产品规格Φ160～200mm；（五）物料损耗系数五、课程设计的内容要求（一）计算及说明部分内容1.概述包括产品的市场需求情况、国内外主要工艺路线介绍、设计依据、产品方案、产品质量指标、生产配方和工艺流程叙述等2.工艺计算包括物料衡算3.设备计算对主要设备进行工艺计算和选型4.工艺参数5.安全与环保6.设备一览表7.参考文献资料（二）设计图纸：设备平面布置图（图纸规格为3号图）（三）基本要求：提交的设计说明书要数据可靠、计算准确，内容完整、层次分明、文字简练、语句通顺、结论正确。
画图规范。
设计说明书要七千字以上。
教研室负责人指导教师接受任务日期年月日学生签名第一章概述 (1) (1)1.2 国内外硬聚氯乙烯管材主要工艺路线.....................错误!未定义书签。
1.3 设计依据 (3)1.4 硬聚氯乙烯管材生产配方 (3) (3) (4)1.4.3填料 (4)1.4.4 润滑剂 (5)改性剂 (5) (5) (5)1.5 硬聚氯乙烯管材产品质量指标...........................错误!未定义书签。
1.5.1 原料质量标准 (6)1.5.2 PVC 品种和执行标准 (6)1.5.3 PVC 的环保性的要求 (7)1.6 硬聚氯乙烯管材工艺流程 (8)1.6.1 配料混合工艺 (8)1.6.2 挤出成型工艺 (8)1.6.3 定型工艺 (9)1.6.4 牵引工艺 (9)第二章硬PVC管生产车间工艺计算 (9)生产能力计算 (10)物料衡算 (10)第三章设备选型和台数计算 (10)3.1 高速混合机的计算 ....................................错误!未定义书签。
年产10万吨聚氯乙烯生产工艺设计
年产IO万吨聚氯乙烯生产工艺设计一般会包括以下步骤：
1.原材料准备：
生产聚氯乙烯的原材料为氯气和乙烯，一般从氧化法乙烯工艺和丙烯氯化工艺中获取。
在前期准备阶段中，需要对存放和输送原材料的设备进行安装和检修，以保证原材料的稳定供应。
2.反应器反应：
氯气和乙烯从蒸汽均质活性前置器(DH)加热后混合，进入费托反应器，在铜催化剂的作用下，通过聚合反应生成乳液聚氯乙烯。
3.离析：
溶液在反应器内经历了大量的反应、搅拌和加热过程，随着聚合反应的进行和乳液聚氯乙烯的产生，溶液人工或机械运动离析剂液体。
4.干燥:
将离析后的聚氯乙烯乳液经过抽水、滤干后，在固体物料输送系统中运输到集线器，物料输送系统中在“强制输送”的作用下经过了多段的真空传输和加热，从而实现了聚氯乙烯干粉的获得。
5.热处理：
PVC干粉经过包括粉碎、分离、热器处理、分类与分选等过程，最终成为聚氯乙烯母粒子，然后添加助剂生产各种聚氯乙烯产品。
在这个过程中还需要对原材料、工艺参数和产物进行化验和检测，以确保产品的质量和产出率。
以上是年产10万吨聚氯乙烯生产工艺设计的基本流程，具体工艺参数和产品质量要求取决于具体产品的需求和客户要求。
万吨聚氯乙烯车间工艺设计1.工艺流程：PVC的生产工艺通常包括聚合、塑化、脱除不饱和气体、热稳定、挤出和制品成形等步骤。
聚合是PVC制备的关键步骤，通常采用悬浮聚合法，其中乙烯氯和稳定剂等原料在聚合釜中发生聚合反应。
塑化过程将聚合物颗粒加热成粘稠的熔体，以便后续处理。
脱除不饱和气体过程将熔融的PVC中的不饱和气体去除。
热稳定工艺用于防止PVC分解，在高温条件下添加热稳定剂。
挤出工艺将熔融的PVC通过模具挤出，形成所需的形状。
制品成形过程将挤出的PVC制品进行冷却、切割和包装。
2.设备布局：PVC车间的设备布局应考虑到安全、生产效率和操作便利性。
首先，应将不同的工艺步骤合理安排，以确保工序之间的流程顺畅。
例如，聚合反应器应位于PVC车间的中心位置，以便于原料的输入和产物的输出。
其次，应根据原料、中间产物和成品的特性进行合理的设备布置。
例如，塑化机、挤出机和制品成形设备应根据工艺流程的要求进行合理的布局，以方便操作和流程控制。
此外，应考虑设备的安全性和防火防爆要求，并合理布置安全设施和逃生通道。
3.能耗分析：在PVC车间中，能耗管理是至关重要的。
应进行能耗分析，找出能耗高的环节，并采取合理的措施降低能耗。
例如，在塑化过程中，采用高效的预热装置和加热系统，减少能量损耗。
在挤出过程中，采用高效的挤出机和冷却系统，减少能耗和水的浪费。
此外，应优化生产计划，避免设备空闲和停机时间，提高生产效率和能源利用率。
4.环保措施：PVC生产过程中会产生废水、废气和固体废物，对环境造成一定的影响。
为满足环保要求，应采取相应的环保措施。
首先，在废水处理方面，应安装废水处理设施，对生产废水进行处理，并达到排放标准。
其次，在废气处理方面，应安装废气处理设备，对排放的废气进行净化和回收利用。
最后，在固体废物处理方面，应实施废物分类和合理处置，减少对环境的负面影响。
综上所述，万吨级PVC车间的工艺设计应合理安排工艺流程，合理布局设备，进行能耗分析和实施环保措施，以确保生产的安全、高效和环保。

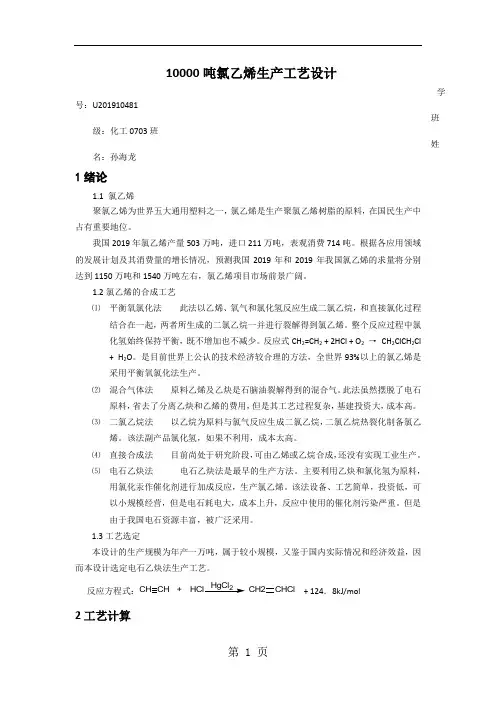

10000吨氯乙烯生产工艺设计学号：U201910481班级：化工0703班姓名：孙海龙1绪论1.1 氯乙烯聚氯乙烯为世界五大通用塑料之一，氯乙烯是生产聚氯乙烯树脂的原料，在国民生产中占有重要地位。
我国2019年氯乙烯产量503万吨，进口211万吨，表观消费714吨。
根据各应用领域的发展计划及其消费量的增长情况，预测我国2019年和2019年我国氯乙烯的求量将分别达到1150万吨和1540万吨左右，氯乙烯项目市场前景广阔。
1.2氯乙烯的合成工艺⑴平衡氧氯化法此法以乙烯、氧气和氯化氢反应生成二氯乙烷，和直接氯化过程结合在一起，两者所生成的二氯乙烷一并进行裂解得到氯乙烯。
整个反应过程中氯化氢始终保持平衡，既不增加也不减少。
反应式CH2=CH2 + 2HCl + O2→CH2ClCH2Cl+ H2O。
是目前世界上公认的技术经济较合理的方法，全世界93%以上的氯乙烯是采用平衡氧氯化法生产。
⑵混合气体法原料乙烯及乙炔是石脑油裂解得到的混合气。
此法虽然摆脱了电石原料，省去了分离乙炔和乙烯的费用，但是其工艺过程复杂，基建投资大，成本高。
⑶二氯乙烷法以乙烷为原料与氯气反应生成二氯乙烷，二氯乙烷热裂化制备氯乙烯。
该法副产品氯化氢，如果不利用，成本太高。
⑷直接合成法目前尚处于研究阶段，可由乙烯或乙烷合成，还没有实现工业生产。
⑸电石乙炔法电石乙炔法是最早的生产方法。
主要利用乙炔和氯化氢为原料，用氯化汞作催化剂进行加成反应，生产氯乙烯。
该法设备、工艺简单，投资低，可以小规模经营，但是电石耗电大，成本上升，反应中使用的催化剂污染严重。
但是由于我国电石资源丰富，被广泛采用。
1.3工艺选定本设计的生产规模为年产一万吨，属于较小规模，又鉴于国内实际情况和经济效益，因而本设计选定电石乙炔法生产工艺。
反应方程式：CH CHHgCl2CH2CHCl++ 124．8kJ/mol2工艺计算2.1 生产工艺流程简述图1 生产工艺流程图精制乙炔气，经乙炔砂封，与氯化氢工序送来的氯化氢气体经缓冲罐通过孔板流量计调节配比（乙炔/氯化氢=1/1.05～1.1）在混合器中充分混合，进入石墨冷却器，用-35℃盐水间接冷却，冷却到-14℃±2℃，乙炔氯化氢混合气在此温度下，部分水分以40%盐酸排出，部分则夹带于气流中，进入串联的酸雾过滤器中，由硅油玻璃棉捕集器分离，然后混合气经石墨冷却器，由流量计控制进入串联的第一组转化器，在列管中填装吸附于活性炭上的升汞催化剂，在催化剂的作用下使乙炔和氯化氢合成转化为氯乙烯，第一组出口气中尚有20～30%未转化的乙炔，再进入第二级转化器继续转化，使出口处未转化的乙炔控制在3%以下，第二组转化器填装活性较高的新催化剂，第一组则填装活性较低的，即由第二组转化器更换下来的旧催化剂即可。
年产万吨聚氯乙烯生产工艺设计引言聚氯乙烯（Polyvinyl Chloride，简称PVC）是一种重要的合成材料，广泛应用于建筑、汽车、电子、食品包装等领域。
年产万吨聚氯乙烯的生产工艺设计对于提高生产效率、降低成本具有重要意义。
本文将详细介绍年产万吨聚氯乙烯生产工艺的设计方案。
工艺流程年产万吨聚氯乙烯的生产工艺流程主要包括以下几个步骤：1. 原料准备聚氯乙烯的主要原料是乙烯和氯气。
乙烯是由石油和天然气中的轻烃类物质经过裂解、脱氢等加工步骤得到的。
氯气可以通过电解食盐水或者氯化氢与氧气反应得到。
2. 乙烯氯化将乙烯与氯气进行氯化反应，生成乙烯氯化物。
乙烯氯化反应一般在高温高压下进行，使用催化剂促进反应速度。
3. 聚合反应将乙烯氯化物进行聚合反应，生成聚氯乙烯。
聚合反应通常在聚合釜中进行，同时加入引发剂和调节剂来控制聚合反应的速率和分子结构。
4. 分离与精制将聚合物溶液进行分离，得到聚氯乙烯的粗品。
然后对粗品进行洗涤、脱水、干燥等工艺步骤，以获得高纯度的聚氯乙烯产品。
设计要点年产万吨聚氯乙烯生产工艺的设计要点包括以下几个方面：1. 工艺流程的稳定性与安全性工艺流程应具备良好的稳定性和安全性，确保生产过程的连续稳定运行。
在设计中应考虑到原料的质量波动、设备的故障停机等因素，合理设计反应釜和分离设备的容量和数量。
2. 能源消耗与环境保护在工艺流程设计中应考虑到能源消耗和环境保护的问题。
采用先进的能源回收技术和废气处理技术，降低生产过程中的能源消耗和排污量，提高资源利用效率。
3. 产品质量与生产效率在工艺设计中应注重产品质量和生产效率的提高。
选择合适的催化剂和控制剂，优化聚合反应条件，控制产品的分子量和分子量分布，以及产品的溶解度和熔点等性能。
4. 辅助设施与管理系统除了主要的生产设备外，还需考虑到辅助设施和管理系统的设计。
包括原料仓储系统、废水处理系统、工艺控制系统等，以提高生产效率和管理水平。
结论年产万吨聚氯乙烯生产工艺设计是一个复杂的工程问题，需要综合考虑工艺流程的稳定性、安全性、能源消耗、环境保护、产品质量和生产效率等因素。
聚氯乙烯（PVC）是一种重要的合成树脂，广泛应用于建筑、电力、冶金、交通等领域。
为了满足年产3万吨聚氯乙烯的生产需求，需要对聚合车间的工艺进行设计。
以下是一个关于年产3万吨聚氯乙烯聚合车间工艺设计的例子：1.原料准备聚氯乙烯的主要原料是氯乙烯（VCM），需要通过蒸馏等工艺对VCM进行净化和分离。
VCM的净化可以采用活性炭吸附和蒸馏的方式，以去除杂质和不纯物。
得到纯净的VCM后，需要对其进行储存和供应。
2.聚合反应聚氯乙烯聚合反应是将VCM进行聚合生成聚氯乙烯的过程。
聚合反应通常采用连续流动聚合反应器或间歇式聚合反应器。
在聚合反应过程中，需要添加引发剂和聚合助剂，控制反应温度和压力，保证聚合反应的顺利进行。
3.聚合物处理聚合反应后的聚氯乙烯聚合物需要进行过滤、洗涤、干燥等处理。
过滤可以去除残余的催化剂和固体杂质，洗涤可以去除残留的溶剂和低聚体，干燥可以去除水分和溶剂。
4.制粒和包装聚氯乙烯聚合物处理后，需要进行制粒和包装。
制粒是将聚合物通过加热、熔化和挤出的方式成型成颗粒。
制粒的过程中需要根据所需尺寸和性能进行调整。
最后，将制粒好的聚氯乙烯进行包装和储存。
5.尾气处理在聚合过程中，会产生一些有害的尾气和废水。
这些废气和废水需要进行处理，以减少对环境的污染。
常用的尾气处理方法包括吸附、洗涤、燃烧和吸附等，废水处理主要采用物理、化学和生物方法。
以上是对年产3万吨聚氯乙烯聚合车间工艺设计的一个简单概述。
实际工艺设计需要进一步考虑具体的工艺参数、设备选择、控制系统设计等因素，并结合实际情况进行调整和优化。
同时，也需要保证工艺的安全性和环保性，确保生产过程符合相关法规和标准。
扩建生产万吨高性能聚氯乙烯(PVC)项目施工组织设计方案1. 项目背景本项目旨在扩建生产万吨高性能聚氯乙烯（PVC）的生产线，以满足市场需求的增长。
现有的生产线已达到设计产能的极限，为了提高产能并提供更多产品种类，项目扩建是必要的。
2. 目标与范围本项目的目标是扩建现有工厂，新增一条高性能聚氯乙烯（PVC）生产线，能够每年生产万吨产品。
本项目的范围涵盖以下方面：- 建设新的生产线- 调整现有生产流程- 增加供应和排水设施的能力- 更新相关设备和工具- 安装必要的控制和监测系统3. 施工组织安排为了确保项目的顺利进行，我们将采取以下施工组织安排：- 设立项目管理团队：由经验丰富的项目经理和相关专业人员组成，负责项目的整体管理和协调。
- 制定施工计划：项目管理团队将制定详细的施工计划，包括时间表、资源分配和工作流程等，以确保施工进度和质量。
- 招募合适的施工队伍：根据项目需求，我们将招募合适的建筑工人、技术人员和监督人员，确保施工质量与规范。
- 建立施工现场：项目管理团队将确定合适的施工现场，并采取必要的安全措施，确保工作人员和设备的安全。
4. 资源管理在项目施工期间，我们将进行有效的资源管理，以确保项目进展顺利。
以下是我们的资源管理策略：- 人力资源：根据施工计划，合理分配工人和技术人员的工作任务，确保施工进度和质量。
- 物资采购：根据项目需求，及时采购所需的建筑材料、设备和工具，确保施工的顺利进行。
- 财务管理：对项目的财务状况进行监控和控制，确保资金使用的合理性和效益。
5. 健康与安全管理我们非常重视施工过程中的健康与安全问题。
以下是我们的健康与安全管理措施：- 制定健康与安全计划：项目管理团队将制定详细的健康与安全计划，包括风险评估、事故预防和应急预案等，确保工作人员的安全和健康。
- 提供培训和指导：为所有工作人员提供必要的健康与安全培训和指导，确保他们了解并遵守相关安全规范和操作规程。
- 安全监控与检查：定期进行安全监控和检查，并及时纠正和改进存在的安全问题。
聚氯乙烯（Polyvinyl chloride，简称PVC）是一种广泛应用于建筑、电子、包装、汽车等领域的合成材料。
年产万吨聚氯乙烯的生产工艺设计主要包括原料准备、聚合反应、聚合物处理和制品加工等过程。
下面将详细介绍该工艺设计。
一、原料准备聚氯乙烯的主要原料是乙烯和氯气。
乙烯是由石油或天然气制得的烃类气体，而氯气则是通过电解盐水制得。
原料准备过程主要包括乙烯和氯气的储存、输送和净化。
乙烯和氯气需要储存在专门的储罐中，通过管道输送到反应器中。
为了确保原料的纯度，乙烯和氯气需要经过净化处理，去除其中的杂质。
二、聚合反应聚合反应是将乙烯和氯气在反应器中进行化学反应，生成聚氯乙烯的过程。
这里主要采用的是自由基聚合反应。
具体的反应物料、反应条件和催化剂的选择根据具体的工艺设计而定。
在反应过程中，乙烯和氯气通过喷嘴进入反应器，并在一定的温度和压力下进行反应。
反应后，得到的聚合物溶液会经过分离和净化处理。
三、聚合物处理聚合物处理是将聚合反应产生的聚合物溶液进行分离、净化和浓缩的过程。
首先需要将聚合物溶液经过过滤器进行固液分离，去除其中的杂质和未反应的物质。
然后通过沉淀和离心等操作来进一步提纯。
最后，将提纯后的聚合物溶液通过蒸发器等设备进行浓缩，使其达到所需浓度。
四、制品加工制品加工是将处理后的聚合物溶液进行成型和后续处理的过程。
聚氯乙烯可以通过挤出、注塑、压延等方式制成各种形状的制品，如管材、板材、零件等。
这一过程中需要使用相应的机械设备和模具，根据产品的要求进行加工和成型。
加工后的制品还需要进行后续处理，如冷却、切割、喷涂等，以达到最终的产品质量要求。
以上是年产万吨聚氯乙烯生产工艺设计的基本步骤。
具体的工艺参数和设备选择可以根据厂家的实际情况和市场需求来确定。
在设计过程中，还需要考虑能源消耗、废水处理、烟尘排放等环保和安全方面的问题，以确保生产过程的安全和环保性。
聚氯乙烯（PVC）是一种广泛应用于建筑、电缆、管道和包装等行业的合成塑料，生产PVC的工艺设计十分重要。
下面将详细介绍一个年产万吨聚氯乙烯的工艺设计。
1.原料准备：聚氯乙烯的主要原料为乙烯和氯气。
首先，将乙烯作为主要单体通过热蚀刻剂塔消除杂质后送入聚合装置中。
同时，通过电化装置电解氯气产生氯气。
2.聚合：将乙烯和氯气经过氢化剂的催化聚合生成聚氯乙烯。
一般来说，聚合反应采用连续流动的方式进行，聚合装置采用循环流化床或循环流化床是较常见的设备，并在特定温度、压力和催化剂条件下进行。
3.稳定化处理：聚合生成的聚氯乙烯需要进行稳定化处理，以防止分解和降解。
稳定化处理一般采用含有金属盐和有机锡化合物的混合物，例如，含锌和钙的体系可以用于聚氯乙烯的稳定化。
4.干燥和造粒：稳定化处理后的聚氯乙烯通过干燥装置进行干燥，以去除其中的水分。
然后将干燥的聚氯乙烯通过造粒机进行造粒，以便后续加工使用。
5.挤出或注射成型：造粒后的聚氯乙烯可通过挤出机或注射成型机进行成型。
这一步骤是将聚氯乙烯加热至熔化状态，并通过特定模具进行挤出或注射成型，形成所需产品。
6.附加操作：根据实际需要，可能还需要进行附加操作，例如，添加着色剂、增塑剂或其他添加剂，以调整聚氯乙烯的性能。
此外，还可能需要进行表面处理、检测和包装等操作。
7.尾气处理：PVC生产过程中产生的尾气中可能含有有害物质，比如氯气等。
因此，需要建立合适的尾气处理装置，对尾气进行净化和排放处理，确保环境友好。
以上是一个年产万吨聚氯乙烯的主要工艺设计步骤。
在实际生产过程中，还需要注意控制各参数的稳定性、催化剂的选择和使用、设备的运行和维护等方面的问题，以确保生产效率和产品质量的同时，也要注重环境保护。
聚氯乙烯（PVC）是一种广泛应用于管道、电线电缆、塑料制品等行业的重要合成材料。
年产量10万吨的聚氯乙烯生产工艺设计包含以下几个主要步骤：原料准备、聚合体系制备、聚合反应、分离纯化和成型等。
1.原料准备聚氯乙烯的主要原料包括乙烯（C2H4）和氯气（Cl2）。
乙烯是通过蒸馏、压缩和洗涤等步骤从乙烯炔或乙烯裂解产物中提取得到的。
氯气则可以通过电解盐酸或氯化钠来制备。
2.聚合体系制备聚合体系是聚氯乙烯的合成物料，主要包括引发剂、稳定剂、溶剂和助剂等。
引发剂用于引发聚合反应，稳定剂用于控制聚合反应过程中的温度和链酶活性，溶剂用于溶解乙烯和氯气以促进聚合反应，助剂则用于调节聚合反应的速率和产品的性能。
3.聚合反应聚合反应是通过将乙烯和氯气在一定的温度和压力条件下引发聚合体系中的引发剂进行聚合。
聚合反应一般采用连续式或间歇式反应器进行。
在反应器中，乙烯和氯气首先经过预处理装置，除去水分和杂质。
然后通过进料管道加入反应器中，与引发剂和溶剂混合，控制温度和压力使聚合反应进行。
4.分离纯化聚合反应结束后，需要对产物进行分离和纯化，以去除未反应的氯气、溶剂和引发剂等杂质。
分离纯化主要通过几个步骤实现，包括减压蒸馏、浸提和萃取等。
5.成型分离纯化后的聚氯乙烯可通过挤出、注塑、吹塑和泡沫成型等方式进行成型。
具体成型方式根据聚氯乙烯的用途和要求进行选择。
在设计年产10万吨聚氯乙烯生产工艺时，需要考虑以下几个方面：1.原料供应和质量控制确保乙烯和氯气的供应稳定，并且质量符合要求。
需要建立原料输入系统，控制原料的进料量和质量。
2.反应器的设计和工艺参数控制根据聚氯乙烯的生产需求，选择合适的反应器类型和尺寸，并且合理控制反应温度、压力和进料速率等参数，以确保聚合反应的高效进行。
3.分离纯化技术和设备选择根据产量规模，选择适合的分离纯化技术和设备，例如减压蒸馏塔、浸提塔和萃取塔等。
同时，要合理控制分离过程中的操作参数，提高产品纯度和回收率。
万吨聚氯乙烯车间工艺设计聚氯乙烯（PVC）是一种重要的合成塑料材料，广泛应用于建筑、电子、汽车、医疗等各个领域。
万吨聚氯乙烯车间是一个大型工程，其工艺设计涉及到原料准备、聚合反应、卷取等多个环节。
首先，原料准备是万吨聚氯乙烯车间工艺设计的重要环节。
聚氯乙烯的生产主要依赖氯气（Cl2）和乙烯（C2H4）作为原料，其中氯气是通过电解食盐水来制备。
在工艺设计中，需要设计储气罐和气体输送管道，以确保供气的稳定性和安全性。
乙烯则是通过蒸馏等工艺来提纯和准备。
其次，聚合反应是聚氯乙烯生产过程中的核心环节。
聚合反应是指将氯气和乙烯在一定温度和压力下加入聚合反应器中，由聚合催化剂引发聚合反应，将氯气和乙烯分子进行链状连接，形成聚氯乙烯聚合物。
在设计聚合反应过程时，需要考虑反应温度、压力、反应时间以及搅拌方式等因素，以确保聚合反应的高效性和产物质量的稳定性。
聚合反应结束后，需要将聚合物从反应器中取出，进行加工和卷取。
在万吨聚氯乙烯车间工艺设计中，需要设计合适的聚合物取出装置，包括卧式和立式取出装置，以适应不同规格的反应器和生产能力。
取出装置需要考虑卷绕速度、加工温度、材料输送方式等因素，以确保聚合物的整齐和质量。
此外，还需要设计废气处理系统和废水处理系统，以确保生产过程中产生的废气和废水符合环境保护要求。
废气处理系统主要包括气体净化和尾气排放控制，废水处理系统主要包括废水回用和废水处理等。
在万吨聚氯乙烯车间工艺设计中，还需要考虑设备的选型和布局，以及安全措施的设置。
设备选型需要考虑设备的可靠性、耐腐蚀性以及维修性等因素，布局要合理，以确保生产流程的顺畅和高效。
安全措施包括防火、防爆、防毒等方面，以确保人员和设备的安全。
综上所述，万吨聚氯乙烯车间工艺设计是一个复杂而重要的任务，需要考虑原料准备、聚合反应、加工和卷取、废气废水处理等多个环节，确保生产的高效性、质量和环保性。
诚信申明本人申明：我所呈交的本科毕业设计（论文）是本人在导师指导下对四年专业知识而进行的研究工作及全面的总结。
尽我所知，除了文中特别加以标注和致谢中所罗列的内容以外，论文中创新处不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京化工大学北方学院或其它教育机构的学位或证书而已经使用过的材料。
及我一同完成毕业设计（论文）的同学对本课题所做的任何贡献均已在文中做了明确的说明并表示了谢意。
若有不实之处，本人承担一切相关责任。
本人签名：年月日年产7万吨聚氯乙生产工艺设计闫朋龙高分子材料及工程专业化材1104班学号110120105指导教师刘艳霞老师摘要该设计为年产7万吨聚氯乙烯聚合工艺设计。
首先介绍了设计依据生产方案、生产规模、厂址的选择、设计厂址的自然环境、制造聚氯乙烯的原材料以及聚氯乙烯的特征。
工艺路线论证包括典型工艺的介绍、工艺流程的选定及其具体的操作。
物料衡算涵盖了该设计的主要设备：聚合釜、汽提塔、离心机和沸腾干燥工段和气流干燥工段的物料衡算。
然后对聚合釜、换热器等主要设备进行了热量衡算，并计算了设备选型，由计算得出该设计需采用703m不锈钢聚合釜3个并联操作，1台703m出料槽，9台WL-630型离心机，设计的最后说明了聚氯乙烯聚合过程中的成本核算、安全注意事项及三废处理问题。
绘制了带控制点的PVC聚合工艺流程图、车间布置图。
关键词：聚氯乙烯悬浮聚合法生产工艺Annual output of 70000 tons of polyvinyl chloride (PVC)production process designAbstractThe design for an annual output of 70，000 tons of PVC dry polymerization processes of the preliminary design， the design documents from design specification and design drawings composed of two parts. In the design of brochures， a brief introduction of the PVC production status，trends，performance and the main purpose of the current PVC also introduced the four common industrial polymer production methods. And a comparison， final Determined to suspension polymerization as a polymerization technology production methods. In the design process，in accordance with the requirements of the mission design， a more detailed material balance and energy balance， the equipment was calculated and the selection process， while the production of PVC in the process of attention to safety issues and "Three wastes" governance made note of the entire device to a simple technical. Drawing the corresponding design drawings， including process maps， equipment layout plans.Key words: polyvinyl chloridesuspensionpolymerizationProductive technology目录第1章绪论1第1.1节设计依据1第1.2节生产方案及生产规模1第1.3节厂址的选择及设计的自然条件2 第1.4节主要原材料和聚氯乙烯的特征3 第2章工艺路线论证6第2.1节 PVC树脂的典型聚合工艺6第2.2节 PVC树脂的工艺流程的选定9第2.3节悬浮聚合的具体操作13第3章物料衡算14第3.1节物料衡算依据14第3.2节各个设备物料衡算18第3.3节物料衡算总平衡25第4章热量衡算29第4.1节聚合釜的热量衡算30第4.2节列管式换热器热量衡算33第4.3节气流干燥塔热量衡算35第4.4节空气加热器热量衡算38第5章设备工艺计算及选型40第5.1节聚合釜的设计40第5.2节料浆排放槽的选型42第5.3节离心机的设计43第6章成本核算44第6.1节生产成本45第6.2节盈亏平衡 (46)第7章安全及环保47第7.1节安全防火设计47第7.2节环境保护51结论53参考文献54致谢55第1章绪论第1.1节设计依据设计所参考和依据：（1）以学校发布的发布的《毕业设计任务书》作为主要依据。
（2）以《聚氯乙烯生产及操作》，《化工设计》，《聚合物合成工艺设计》，《聚氯乙烯工艺学》等作为辅助。
第1.2节生产方案及生产规模厂址选定之后进行工厂总平面设计。
结合建厂地区的自然、气候、地形、地质、水文资料、以及厂内外运输、公共设备、厂区协作等条件设计总图，整个生产工艺过程按照原料进厂到成品出厂的顺序，经济合理地布置厂区内的建筑物，厂内外的交通运输要通常等。
所有的过程应该严格遵照国家的有关方针政策，结合厂区地形、地质情况，按照厂区的卫生、防火的技术要求等因素，充分利用厂区周围的自然资源、运输、动力和水源等条件，在充分做好调查研究的基础上进行分析综合，并须进行总平面设计方案的比较，以达到工艺流程合理、总体布置紧凑、投资节省、用地节约、建成后较快投产的目的[1]。
建厂投资、生产管理、安全生产、降低成本要求总平面布置合理，不仅及直接相关，而且也会严重影响工厂实施科学管理和文明生产，所以工厂平面设计需遵循以下原则：1.2.1满足生产和运输的要求按照生产工艺流程的要求合理进行平面布置，就禁不止有联系或者和有关的的车间，尽量避免迂回交叉、往返。
注意噪声污染、风向和粉尘的相互关系。
厂区内的道路径直短捷，布局紧凑，用地节约，厂容整齐。
1.2.2满足安全和卫生的要求厂区布置应严格遵守防火，卫生等安全规范、标准和有关规定。
产生明火的车间尽量远离可燃性气体的车间；有腐蚀性介质散发、可能有酸雾产生的车间、有粉尘飘散的车间、有污水排放的车间应有防护措施。
1.2.3满足有关的标准和规范常用标准及规范有：建筑设计防火规范（GB-50016-2006）；工业企业总平面设计规范（GB-50187-93）；化工企业总图运输设计规范（HG/T-20649-1998）工业企业卫生防护距离标准（GB-18083-2000）[2].1.2.4厂区管网线路的布置应尽可能的使管线取直线，管线集中设施应铺设在建筑物和道路直接。
1.2.5布置建筑物建筑物应尽可能坐北向南，防止日光直射，充分利用自然光和自然通风。
1.2.6分道人流、货流通道分开，避免交叉；同时考虑门的不同作用。
总平面设计包括平面设计、竖向布置设计、运输设计管线综合设计、绿化设计等，平面设计中车间平面布置、车间设备布置都在总图纸中体现。
第1.3节厂址的选择及设计的自然条件1.3.1化工厂的地理位置厂址的地理位置茌平县位于山东省鲁西平原1.3.2设计地区的自然条件本项目拟建在济邯铁路以南，位于茌平县城西，该地区拥有开阔平坦的地势、拆迁量小，三通一平工作量较小，交通、供水、供电条件好。
水文大气降水及地表径流为场地地下水提供主要补给，地表蒸发及工农业用水为其主要排泄方式，2.6-4.4m为地下水的埋深，地下水类型属第四系孔隙潜水。
气候该地区春季干燥、少雨，夏季炎热、降雨集中，秋季凉爽，冬季寒冷干燥，属大陆性气候。
地形厂址周围地势平坦，地貌单元单一，位于黄河下游，属冲洪积平原。
地质拟建场地为第四系沉积地层50m 深度范围内土层，土层主要构成为粘土、粉土、粉砂土。
根据其岩性及物理力学性质自上而下分为16层。
场地稳定，适宜建筑。
建筑场地类别为III类，土为中软型。
第1.4节主要原材料和聚氯乙烯的特征本设计采用悬浮聚合法。
所以采用的原材料是VCM以及其他助剂。
悬浮聚合法的原理：烯类单体在光和热或辐射能的作用下，有可能发生自由基而聚合。
由于碳碳键具有较大的键能，所以烯类单体均裂成自由基须在300～400℃高温作用下才能开始。
一般的聚合达不到这样高的温度。
因此，氯乙烯悬浮聚合的引发剂采用过氧化物或偶氮化合物，连同液态氯乙烯单体在水中经过搅拌，氯乙烯单体分散成小液滴、悬浮于水介质中发生聚合反应。
在聚合温度（45～65℃）下，溶于单体中的引发剂分解成自由基，从而引发氯乙烯聚合，在水中溶于分散剂，以防止VCM液滴的并聚和防止达到一定转化率后PVC-VCM溶胀粒子的粒并。
氯乙烯聚合反应热约为95.9KJ/mol，因此该氯乙烯的聚合反应为放热反应，聚合釜夹套中冷却水带走放出的热量，用来恒定聚合温度。
（1）VCM名称：氯乙烯分子式：CH2CHCl分子量：62.50溶解性：溶于多数有机溶剂（乙醇、乙醚、丙酮等），在水中微凉溶解（2）分散剂名称﹕聚乙烯醇（PVA ）分子结构式﹕CH 2CH OHm聚合度为﹕m+l 分子量为﹕2600挥发份 ﹕﹤5%灰分﹕﹤1%溶解性﹕PVA 在不同的聚合度和醇解度下对水的溶解度也会不同。
在常温下，完全不溶于有机溶剂。
（3）引发剂名称﹕偶氮二异庚腈，又称之为ABVN化学结构式：HC CH 3CH 3CH 2C CH 3CN N N C CH 2CH CH 3CH 3CH 3CN 分子量为﹕248.37 分子式：C 14H 24N 4性质：① 受热分解，易燃易爆，白色结晶或粉末。
② 不溶于水，溶于有机溶剂（醇、醚等）。
③ 毒性：低毒产品规格（标准：Q/45071769-0.2-1998）主要指标如下：① 熔点范围：40～70℃，在甲醇中不溶物小于0.1% ② 纯度：≥98%③ 含水量：＜1%（4）反应调节剂名称﹕巯基乙酸2-乙基己脂化学结构式﹕HS CH 2O CH 2CH 4H 9C 2H 5O外观性状﹕液体，色或淡黄色，有的巯醇臭味。
分子量﹕204.3 分子量﹕204.3 （5）反应终止剂名称﹕RS-1 （一种苛性钠水溶液） 配方﹕无离子水84.6%氢氧化钠4.4% 双酚-A 11.0% 结构式﹕C CH 3CH 3OHOH分子量﹕223.3 （6）防粘釜剂的性质性质﹕RS-1是及酚类化合物的混合物，一种名为环戊二烯基树脂的石油树脂。
