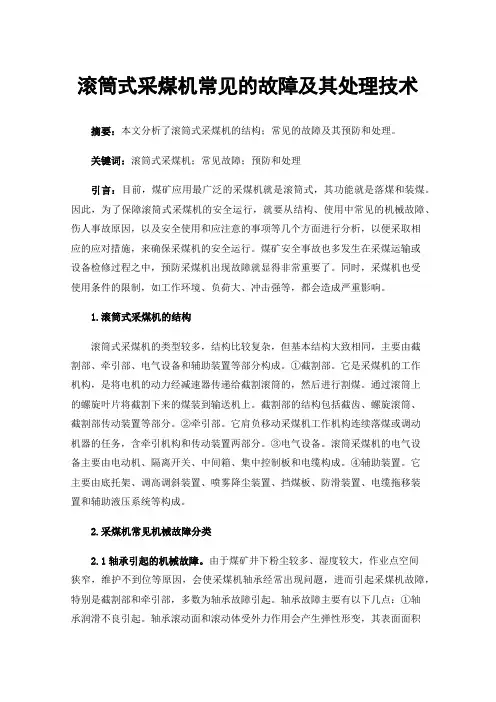

滚筒式采煤机常见的故障及其处理技术摘要：本文分析了滚筒式采煤机的结构；常见的故障及其预防和处理。
关键词：滚筒式采煤机；常见故障；预防和处理引言：目前，煤矿应用最广泛的采煤机就是滚筒式，其功能就是落煤和装煤。
因此，为了保障滚筒式采煤机的安全运行，就要从结构、使用中常见的机械故障、伤人事故原因，以及安全使用和应注意的事项等几个方面进行分析，以便采取相应的应对措施，来确保采煤机的安全运行。
煤矿安全事故也多发生在采煤运输或设备检修过程之中，预防采煤机出现故障就显得非常重要了。
同时，采煤机也受使用条件的限制，如工作环境、负荷大、冲击强等，都会造成严重影响。
1.滚筒式采煤机的结构滚筒式采煤机的类型较多，结构比较复杂，但基本结构大致相同，主要由截割部、牵引部、电气设备和辅助装置等部分构成。
①截割部。
它是采煤机的工作机构，是将电机的动力经减速器传递给截割滚筒的，然后进行割煤。
通过滚筒上的螺旋叶片将截割下来的煤装到输送机上。
截割部的结构包括截齿、螺旋滚筒、截割部传动装置等部分。
②牵引部。
它肩负移动采煤机工作机构连续落煤或调动机器的任务，含牵引机构和传动装置两部分。
③电气设备。
滚筒采煤机的电气设备主要由电动机、隔离开关、中间箱、集中控制板和电缆构成。
④辅助装置。
它主要由底托架、调高调斜装置、喷雾降尘装置、挡煤板、防滑装置、电缆拖移装置和辅助液压系统等构成。
2.采煤机常见机械故障分类2.1轴承引起的机械故障。
由于煤矿井下粉尘较多、湿度较大，作业点空间狭窄，维护不到位等原因，会使采煤机轴承经常出现问题，进而引起采煤机故障，特别是截割部和牵引部，多数为轴承故障引起。
轴承故障主要有以下几点：①轴承润滑不良引起。
轴承滚动面和滚动体受外力作用会产生弹性形变，其表面面积发生变化，进而产生不同程度的面接触。
接触区产生的载荷与形变成正比，所以滚动体与滚动道间就会产生滑动摩擦；金属间滑动摩擦系数较大，无润滑膜就会产生很大的运动阻力和热量，温度上升一定程度，轴承表面就会发生回火烧伤，使硬度和耐磨性降低。
滚筒式采煤机的四个组成部分（图）核心提示：滚筒式采煤机主要由截割部、牵引部、电气设备以及辅助装置等四部分组成，如图8-1所示。
1．截割部采煤机截割部是采煤机的工作机构，它将电动机的动力经过减速器减速后传递给截割滚筒，以进行割煤，并且通过滚筒上滚筒式采煤机主要由截割部、牵引部、电气设备以及辅助装置等四部分组成，如图8-1所示。
1．截割部采煤机截割部是采煤机的工作机构，它将电动机的动力经过减速器减速后传递给截割滚筒，以进行割煤，并且通过滚筒上的螺旋叶片将截割下来的煤装到工作面输送机上。
双滚筒采煤机具有两个结构相同、左右对称的截割部，分别位于采煤机的两端，可同时由一台电机驱动，也可以分别由两台电动机驱动。
截割部的结构如下：(1)截齿。
截齿是采煤机直接落煤的刀具，对截齿的要求是强度高、耐磨，几何形状合理，固定牢靠。
滚筒式采煤机的截齿有扁形截齿和镐形截齿两种。
扁形截齿即刀形截齿，它是沿滚筒径向安装在螺旋叶片和端盘的齿座中，故又称径向截齿，可以截割不同硬度和韧性的煤，适应性较好。
镐形截齿分为圆锥形截齿和带刃扁截齿。
镐形截齿基本上是沿滚筒切向安装的，故又称切向截齿，适用于脆性及裂隙多的煤层。
(2)螺旋滚筒。
螺旋滚筒由螺旋叶片、端盘、齿座、喷嘴及筒壳组成。
螺旋叶片用来将截落的煤推向输送机。
端盘紧贴煤壁工作，以切出新的整齐的煤壁。
齿座上的孔中安装截齿。
叶片上两齿座间布置有内喷雾喷嘴，内喷雾水则由喷雾泵通过供水系统引入滚筒并通向喷嘴。
筒壳与滚筒轴连接。
采煤机滚筒的旋转方向根据其使用条件不同而异，旋转方向的确定原则是有利于装煤和机器的稳定。
(3)截割部传动装置。
截割部传动装置常用齿轮传动，其功用是将电动机的动力传递到滚筒上，以满足滚筒工作的需要。
同时，传动装置还应适应滚筒调高的要求，使滚筒保持适当的工作高度。
2．牵引部采煤机牵引部担负着移动采煤机，使工作机构连续落煤或调动机器的任务。
它包括牵引机构和传动装置两个部分。
第五章采煤机第一节采煤机概述一、采煤机的类型（一）采煤机的类型采煤机械是进行破煤和装煤的机器，是机械化和综合机械化采煤工作面的主要设备之一。
目前，煤矿井下广泛使用的采煤机械有两类：滚筒式采煤机和刨煤机。
滚筒采煤机是以螺旋滚筒作为工作机构的采煤机械，当滚筒旋转并截入煤壁时，利用安装在滚筒上的截齿将煤破碎，并通过滚筒上的螺旋叶片将破碎下来的煤装入刮板输送机。
刨煤机是一种采用刨削方式落煤的采煤机械，刨刀刨削煤壁将煤刨落，刨落的煤在刨头犁形斜面的作用下被装入输送机送出采煤工作面。
由于滚筒式采煤机的采高范围大，对各种煤层适应性强，能截割硬煤，并能适应较复杂的顶底板条件，因而得到了广泛的应用。
刨煤机要求的煤层地质条件较严，一般适用于煤质较软不粘顶板、顶底板较稳定的薄煤层或中厚煤层，故应用范围较窄。
但是刨煤机结构简单，尤其在薄煤层条件下劳动生产率较高。
滚筒式采煤机的种类较多，按工作机构的数量可分为单滚筒和双滚筒，前者多用于薄煤层，后者多用于中、厚煤层；按牵引方式可分为链牵引与无链牵引采煤机；按牵引部位置可分为内牵引和外牵引；按牵引部动力可分为机械牵引、液压牵引与电牵引；按牵引部的调速方式可分为液压调速、机械调速和电机调速等。
（二）机械化采煤工作面的配套设备机械化采煤工作面，按照机械化程度来分，可分为普通机械化工作面（简称普采）和综合机械化工作面（简称综采）。
普采工作面的主要配套设备有采煤机（或刨煤机）、刮板输送机、桥式转载机（或刮板输送机）、可伸缩带式输送机、金属摩擦支柱或单体液压支柱与金属铰接顶梁、乳化液泵站喷雾泵站、移动变电站、各种开关、控制台（刨煤机工作面用）及通讯信号装置等。
综采工作面成套设备主要由采煤机、刮板输送机、液压支架、桥式转载机、可伸缩带式输送机、乳化液泵站与移动变电站、开关以及控制、通讯和照明系统等组成，必要时还需配有液压安全绞车及电站、小水泵等辅助设备。
二、滚筒采煤机的组成及工作原理（一）滚筒采煤机的组成滚筒采煤机的种类很多，结构也较复杂，但其基本部件大致相同，均由电动机及其电气设备、牵引部、截割部和附属装置等四部分组成。
