简述焊接缺陷及原因

史上最全！！常见焊接缺陷产生原因、危害及防止措施

一、焊接缺陷的分类

焊接缺陷可分为外部缺陷和内部缺陷两种

1．外部缺陷

1）外观形状和尺寸不符合要求；

2）表面裂纹；

3）表面气孔；

4）咬边；

5）凹陷；

6）满溢；

7）焊瘤；

8）弧坑；

9）电弧擦伤；

10）明冷缩孔；

11）烧穿；

12）过烧。

2．内部缺陷

1）焊接裂纹：ａ.冷裂纹；ｂ.层状撕裂；ｃ.热裂纹；ｄ.再热裂纹。

2）气孔；

3）夹渣；

4）未焊透；

5）未熔合；

6）夹钨；

7）夹珠。

二、各种焊接缺陷产生原因、危害及防止措施

1、外表面形状和尺寸不符合要求

表现：外表面形状高低不平，焊缝成形不良，焊波粗劣，焊缝宽度不均匀，焊缝余高过高或过低，角焊缝焊脚单边或下凹过大，母材错边，接头的变形和翘曲超过了产品的允许范围等。 危害：焊缝成形不美观，影响到焊材与母材的结合，削弱焊接接头的强度性能，使接头的应力产生偏向和不均匀分布，造成应力集中，影响焊接结构的安全使用。

产生原因：焊件坡口角度不对，装配间隙不匀，点固焊时未对正，焊接电流过大或过小，运条速度过快或过慢，焊条的角度选择不合适或改变不当，埋弧焊焊接工艺选择不正确等。

防止措施：选择合适的坡口角度，按标准要求点焊组装焊件，并保持间隙均匀，编制合理的焊接工艺流程，控制变形和翘曲，正确选用焊接电流，合适地掌握焊接速度，采用恰当的运条手法和角度，随时注意适应焊件的坡口变化，以保证焊缝外观成形均匀一致。

2、焊接裂纹

表现：在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏形成的新界面所产生的缝隙，具有尖锐的缺口和大小的长宽比特征。按形态可分为：纵向裂纹、横向裂纹、弧坑裂纹、焊趾裂纹、焊根裂纹、热影响区再热裂纹等。

危害：裂纹是所有的焊接缺陷里危害最严重的一种。它的存在是导致焊接结构失效的最直接的因素，特别是在锅炉压力容器的焊接接头中，因为它的存在可能导致一场场灾难性的事故的发生，裂纹最大的一个特征是具有扩展性，在一定的工作条件下会不断的“生长”，直至断裂。

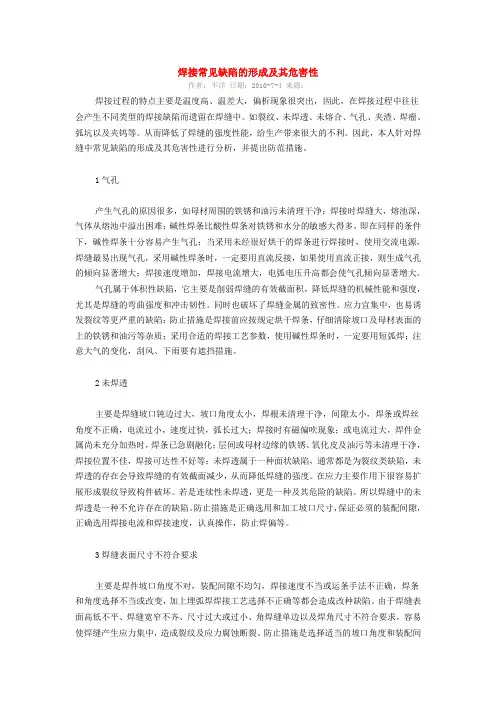

焊接常见缺陷的形成及其危害性

作者：不详 日期：2010-7-4 来源：

焊接过程的特点主要是温度高、温差大，偏析现象很突出，因此，在焊接过程中往往会产生不同类型的焊接缺陷而遗留在焊缝中。如裂纹、未焊透、未熔合、气孔、夹渣、焊瘤、弧坑以及夹钨等。从而降低了焊缝的强度性能，给生产带来很大的不利。因此，本人针对焊缝中常见缺陷的形成及其危害性进行分析，并提出防范措施。

1气孔

产生气孔的原因很多，如母材周围的铁锈和油污未清理干净；焊接时焊缝大，熔池深，气体从熔池中溢出困难；碱性焊条比酸性焊条对铁锈和水分的敏感大得多，即在同样的条件下，碱性焊条十分容易产生气孔；当采用未经很好烘干的焊条进行焊接时，使用交流电源，焊缝最易出现气孔，采用碱性焊条时，一定要用直流反接，如果使用直流正接，则生成气孔的倾向显著增大；焊接速度增加，焊接电流增大，电弧电压升高都会使气孔倾向显著增大。

气孔属于体积性缺陷，它主要是削弱焊缝的有效截面积，降低焊缝的机械性能和强度，尤其是焊缝的弯曲强度和冲击韧性。同时也破坏了焊缝金属的致密性。应力宜集中，也易诱发裂纹等更严重的缺陷；防止措施是焊接前应按规定烘干焊条，仔细清除坡口及母材表面的上的铁锈和油污等杂质；采用合适的焊接工艺参数，使用碱性焊条时，一定要用短弧焊；注意大气的变化，刮风、下雨要有遮挡措施。

2未焊透

主要是焊缝坡口钝边过大，坡口角度太小，焊根未清理干净，间隙太小，焊条或焊丝角度不正确，电流过小，速度过快，弧长过大；焊接时有磁偏吹现象；或电流过大，焊件金属尚未充分加热时，焊条已急剧融化；层间或母材边缘的铁锈、氧化皮及油污等未清理干净，焊接位置不佳，焊接可达性不好等；未焊透属于一种面状缺陷，通常都是为裂纹类缺陷，未焊透的存在会导致焊缝的有效截面减少，从而降低焊缝的强度。在应力主要作用下很容易扩展形成裂纹导致构件破坏。若是连续性未焊透，更是一种及其危险的缺陷。所以焊缝中的未焊透是一种不允许存在的缺陷。防止措施是正确选用和加工坡口尺寸，保证必须的装配间隙，正确选用焊接电流和焊接速度，认真操作，防止焊偏等。

焊接的六大缺陷，产生原因、危害、预防措施都在这了 一、外观缺陷

外观缺陷（表面缺陷）是指不用借助于仪器，从工件表面可以发现的缺陷。常见的外观缺陷 有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。 A、咬边

是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有 得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因：是电弧热量太高,即电流太大,运条速度太小所造成的。焊条与工件间

角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。直流焊时电弧的磁 偏吹也是产生咬边的一个原因。某些焊接位置（立、横、仰）会加剧咬边。咬边减小了母材的 有效截面积，降低结构的承载能力，同时还会造成应力集中，发展为裂纹源。

咬边的预防：矫正操作姿势，选用合理的规范，采用良好的运条方式都会有利于消除咬边。 焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤

焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成的未与母材 熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳（如偏芯），焊接电源 特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时，焊瘤改变了焊缝的实际尺寸，会带来应

力集中。管子内部的焊瘤减小了它的内径，可能造成流动物堵塞。

防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。

C、凹坑

凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑)，仰立、横焊 时，常在焊缝背面根部产生内凹。凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧

坑缩孔。

防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置,选用合适的焊接规范， 收弧时让焊条在熔池内短时间停留或环形摆动，填满弧坑。

最常见焊接缺陷并分析原因

焊接是将金属材料通过热和力的作用加以融合，使其成为连续的整体。然而，在实际的焊接过程中，由于操作技术、材料和设备等因素的不完善，往往会导致焊接缺陷的产生。以下是常见的焊接缺陷及其原因的分析。

1. 焊缝未完全填满或填充不均匀：

原因一：焊接参数不合理，如焊接电流、电压、速度等设定错误，导致焊花无法完全填满焊缝。

原因二：焊接速度过快或过慢，都会导致填充不均匀的现象出现。

原因三：焊丝供给不稳定，可能会导致焊缝填充不足。

2. 焊缝未充分熔合：

原因一：焊接电流过小，热量不足，焊缝无法充分熔化。

原因二：焊接速度过快，使得焊缝无法充分熔化。

原因三：焊接材料质量差，可能存在夹杂物或杂质，使焊缝无法充分熔化。

3. 焊缝裂纹：

原因一：焊接过程中产生的焊接应力超过了材料的承载能力，从而引发焊缝裂纹。

原因二：焊接材料本身的裂纹敏感性较高。

原因三：焊接过程中温度过高，过快冷却，引起热应力造成裂纹。

4. 气孔： 原因一：焊工操作不当，引入大量空气进入焊接区域。

原因二：焊接环境湿度过高，焊材含水量较高，蒸汽在焊接时形成气孔。

原因三：焊接电流过大，使得电解液膨胀并形成气孔。

5. 偏心焊缝：

原因一：焊工操作不准确，在焊接过程中无法保持合适的焊接位置，导致焊缝偏移。

原因二：焊接设备的不准确性或不稳定性，可能导致焊缝位置不正确。

6. 焊接变形：

原因一：在多道焊接中，没有采取适当的换向焊接方法，导致焊接变形。

原因二：焊接时温度过高，快速冷却会导致焊接变形。

原因三：焊接残余应力超过了材料的承载能力，导致焊接变形。

以上是焊接过程中常见的缺陷及其原因的分析，通过了解这些缺陷和原因，焊工可以采取相应的措施来减少和避免焊接缺陷的发生，从而提高焊接质量。
