变压器例题

变压器处理中级工试题

第1号

一、填空题（每空1分，共17分，1-3题为初级题）

1、加热真空干燥处理设备主要包括： ，

和冷凝器等。

2、真空干燥过程中，抽真空的目的是 、 和

。

3、试填写气相干燥控制屏上英文字母所代表的处理过程含义：

R 。

V 。

4、加热真空干燥处理可分为 间断真空和

等阶段。

5、压力滤油机过滤原理是 ；同时 。

6、气相干燥，既克服了传统干燥法 、

和处理时间长的缺点，也克服了喷油干燥 的缺点。

7、器身干燥合格后，在真空罐内随即浸油处理易保持器身已获得的

，而且省 ，但需 造成浪费。

二、选择题（每题4分，共20分，1-2题为初级题）

1、25#变压器油中的25#表示：（ ）

○1变压器油的闪点是25℃ ○2变压器油的凝固点是-25℃

○3变压器油的耐压值是25千伏 ○4变压器油的比重是25

2、使用气相干燥处理器身时，器身最高温度控制点为： ○1105℃±5℃ ○2110℃±5℃

○390℃±5℃ ○4125℃±5℃

3、喷油干燥方式的加热过程是在（ ）情况下进行的。

○1在大气压力下进行的 ○2在高真空状态下进行的

○3在断续真空状态下进行的

4、气相干燥真空罐罐沿密封胶条上应涂上下列材料中（ ），

第6章 电力变压器保护解题实例

1、在一个降压变电所内装有三台变压器，已知：

变压器参数：kVA7500，kV6.6/35，11,dY，%5.7kU；最大工作电流

NwII1.1

max.；负荷自起动系数ssK＝1.7，返回系数reK＝0.85，可靠系数relK＝1.2；

kV35母线三相短路容量为MVA100。试选择外部短路过电流保护类型，求出灵敏度。

解：（1）确定采用过电流保护

1）躲开切除一台变压器时可能的最大负荷电流 NN

opII

I12.2

285.032.1





[注：当需要求出有名值时，可根据额定值求出额定电

流，代入即可。]

2）躲开最大负荷电流 NN

OPII

I64.2

85.01.17.12.1





选取NopII64.2

3）短路电流计算

取 MVASb5.7,bavUU

075.0100/5.7sX[注：由母线短路容量，可求出系统等值阻抗。]三台并列运行时，等值标么电抗值为

025.0

3075.0

3%.





Nbk

TSSU

X

1.0025.0075.0X

三台并列运行时, 6.6kV母线三相短路时流过每台变压器短路电流为

310

1.033)3(NNN

kII

XI

I





由于两相短路，在变压器高压侧有一相电流相当于三相短路值。

采用两相三继接线时的灵敏度 26.1

64.2310



Nn

senII

K＜1.5（灵敏度不满足要求）

（2）确定采用低电压起动的过电流保护　电流元件动作电流　NN

opII

I41.1

85.02.1



36.2

41.1310



Nn

senII

K＞1.5

电压元件动作值：采用三只低压继电器接在6.6kV侧母线相间电压上。　NN

rerelN

opUU

KKU

U65.0

15.12.19.0

.9.0





当6.6kV母线短路时，保护安装处的残余电压等于零，由此可见，采用低压过电流保

护可以满足要求。

2、在某降压变电所内有一台变压器，已知：变压器参数为MVA30，kV6.6/110，接

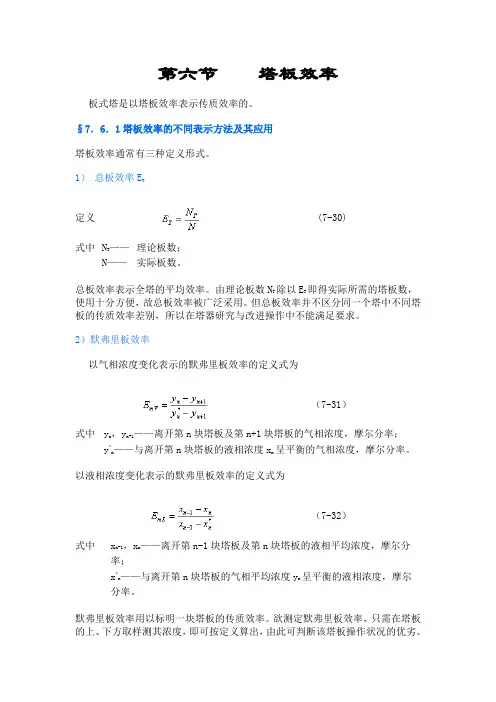

第六节 塔板效率

板式塔是以塔板效率表示传质效率的。

§7．6．1塔板效率的不同表示方法及其应用

塔板效率通常有三种定义形式。

1） 总板效率ET

定义

(7-30)

式中 NT—— 理论板数；

N—— 实际板数。

总板效率表示全塔的平均效率。由理论板数NT除以ET即得实际所需的塔板数，使用十分方便，故总板效率被广泛采用。但总板效率并不区分同一个塔中不同塔板的传质效率差别，所以在塔器研究与改进操作中不能满足要求。

2）默弗里板效率

以气相浓度变化表示的默弗里板效率的定义式为

（7-31）

式中 yn，yn+1——离开第n块塔板及第n+1块塔板的气相浓度，摩尔分率；

y*n——与离开第n块塔板的液相浓度xn呈平衡的气相浓度，摩尔分率。

以液相浓度变化表示的默弗里板效率的定义式为

（7-32）

式中 xn-1，xn——离开第n-1块塔板及第n块塔板的液相平均浓度，摩尔分

率；

x*n——与离开第n块塔板的气相平均浓度yn呈平衡的液相浓度，摩尔

分率。

默弗里板效率用以标明一块塔板的传质效率。欲测定默弗里板效率，只需在塔板的上、下方取样测其浓度，即可按定义算出，由此可判断该塔板操作状况的优劣。 当液相流过塔板时，若传质效率高且液相返混程度小，塔板上液相有明显的浓度差，则默弗里板效率值可能大于1；若液相返混严重，塔板上液相浓度比较均匀，默弗里板效率则小于1。通常因液相总存在返混，所以默弗里板效率小于1。默弗里板效率又称单板效率。

参看图7-28。左图表示通过第n块塔板前后的气液浓度。右图中“a-c-b”表示一个实际的“梯级”。EmV是长度与长度之比，EmL是长度与长度之比。

根据默弗里板效率可直接用作图法求取实际塔板数。现以已知不同液相浓度时的EmV值为例说明之。

在“y-x”图中在操作线与平衡线间任意作数条垂直于x轴的直线，并按已知默弗里板效率值在这些直线中取内分点。如图7-29中在直线中取c点，c点位置需满足（注意EmV依不同x而异）。连接这些内分点，描绘成光滑的虚线。然后，由对角线上（xD，xD）点出发，在操作线与虚线间画梯级，梯级数即为所求实际塔板数。

《继电保护及二次回路》 第 11次课

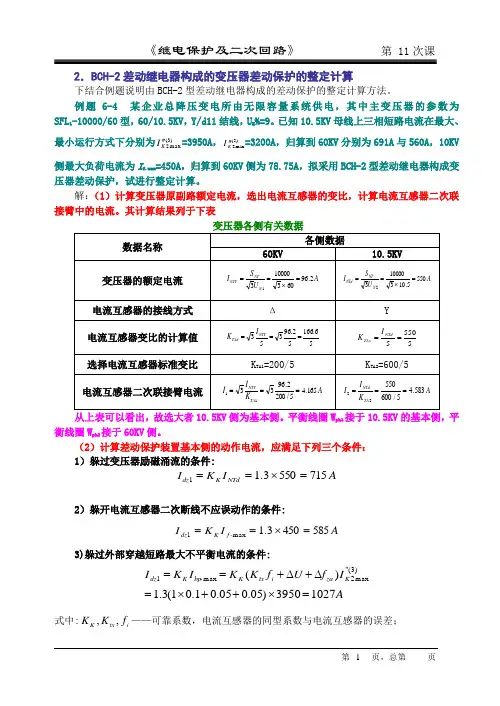

第 页，总第 页 1 2．BCH-2差动继电器构成的变压器差动保护的整定计算

下结合例题说明由BCH-2型差动继电器构成的差动保护的整定计算方法。

例题6-4 某企业总降压变电所由无限容量系统供电，其中主变压器的参数为SFL1-10000/60型，60/10.5KV，Y/d11结线，UK%=9。已知10.5KV母线上三相短路电流在最大、最小运行方式下分别为)3(max2KI=3950A，)3(min2KI=3200A，归算到60KV分别为691A与560A，10KV侧最大负荷电流为If.max=450A，归算到60KV侧为78.75A，拟采用BCH-2型差动继电器构成变压器差动保护，试进行整定计算。

解：（1）计算变压器原副路额定电流，选出电流互感器的变比，计算电流互感器二次联接臂中的电流。其计算结果列于下表

变压器各侧有关数据

数据名称 各侧数据

60KV 10.5KV

变压器的额定电流 AUSINNTNTY2.966031000031 AUSINNTNTd5505.1031000032

电流互感器的接线方式 Δ Y

电流互感器变比的计算值 56.16652.96353NTYTAdIK

55505NTdTAyIK

选择电流互感器标准变比 KTA1=200/5 KTA2=600/5

电流互感器二次联接臂电流 AKIITANTY165.45/2002.963311 AKIITANTd583.45/60055022

从上表可以看出，故选大者10.5KV侧为基本侧。平衡线圈Wph1接于10.5KV的基本侧，平衡线圈Wph2接于60KV侧。

（2）计算差动保护装置基本侧的动作电流，应满足下列三个条件：

1）躲过变压器励磁涌流的条件:

AIKINTdKdz7155503.11
