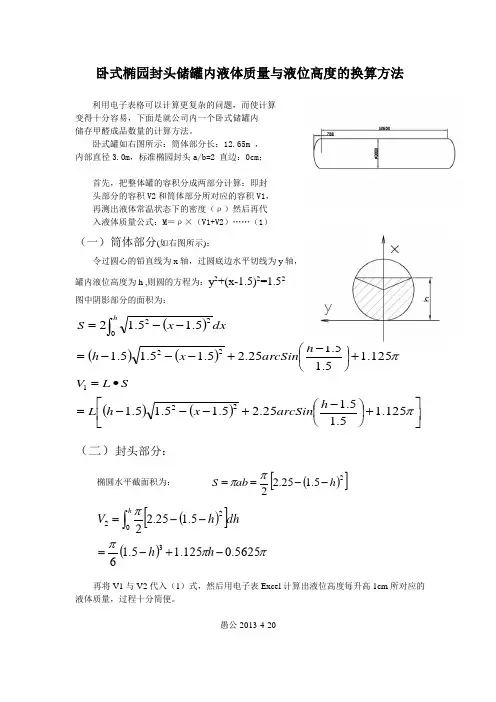

椭圆封头卧式储罐相应液位体积计算

卧式椭园封头储罐内液体质量与液位高度的换算方法

利用电子表格可以计算更复杂的问题，而使计算

变得十分容易，下面是就公司内一个卧式储罐内

储存甲醛成品数量的计算方法。

卧式罐如右图所示：筒体部分长：12.65m ，

内部直径3.0m，标准椭园封头a/b=2 直边：0cm；

首先，把整体罐的容积分成两部分计算：即封

头部分的容积V2和筒体部分所对应的容积V1，

再测出液体常温状态下的密度（ρ）然后再代

入液体质量公式：M＝ρ×（V1+V2）……（1）

（一）筒体部分(如右图所示)：

令过圆心的铅直线为x轴，过圆底边水平切线为y轴，

罐内液位高度为h ,则圆的方程为：y2+(x-1.5)2=1.52

图中阴影部分的面积为：

125.15.15.125.25.15.15.1125.15.15.125.25.15.15.15.15.1222122022harcSinxhLSLVharcSinxhdxxSh

（二）封头部分：

椭圆水平截面积为：

再将V1与V2代入（1）式，然后用电子表Excel计算出液位高度每升高1cm所对应的液体质量，过程十分简便。

愚公2013-4-20 5625.0125.15.165.125.223202hhdhhVh25.125.22habS

1 椭圆形封头卧式容器不同液面高度的容积计算

新疆工学院 孟永彪

在设计卧式容器时，常常要计算不同液面高度所对应的容积，有时还需列出容积—液位高度对照表或图。例如，在盛装有毒有害介质的卧式储罐设计中，要根据体积充装系数确定最高液面高度并加以标识。在一般资料中仅能查到容器的全容积计算公式，而要计算不同液面高度下的容积则需设计者自行推导公式计算。本文以标准椭圆形封头卧式容器为例介绍不同液面高度下的容积计算方法，并以液化石油气储罐为例编制了QUICK BASIC程序，此法仅供大家参考。

1 卧式容器的组成

卧式容器是由筒体和两封头组焊而成（如图1），常用的封头为标准椭圆封头。

2 卧式容器

2.1 计算简图及说明

计算简图如图2。

L———筒体长度（两封头切线间的距离，含直边段长度）

Di———封头及筒体内直径

hi———封头曲面深度

2.2 不同液面高度下封头的容积计算

如图2，可假想将卧式容器两端的曲面部分合并，则形成一个完整的椭球面。 2 2iihRca122222czayx)(21222yxazdxyxadyhaya)(2222022)323(23331ahhaVaharccos

其中，a=b=Ri

因此，椭球面的方程为：

推导出：

当容器内的液面高度为h时（如图3所示）。

封头的容积公式推导：

对其积分得

从上式可看出，h变化，V1也随之变化。

2.3 不同液面高度筒体的容积计算

在计算筒体的容积时，忽略尺寸公差及制造误差等因素，可将其断面方程为

x2+y2=a2的一圆柱体进行计算，那么如图3所示液面高度的筒体容积为：

令：y=acosθ dy=-asinθdθ dxdyyxaVs)(2122221dxyxadyhayaya)(2122222222dyyaLVha2222dyyaLha222hdyxyRio图 3 3 当 y=-a时，θ=π；当y=h时，代入公式积分得：

长度(m)内径(m)液位高度(m)最大充

装系数封头高度(m)流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量(m3/h)

12.53.83.10.90.95304.565030

长度(m)内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

12.53.83.10.9305.005030

长度(m)内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

12.53.83.10.9304.135025

内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

16.848.420.95025.005025

直筒高

度(m)内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)球缺顶

高(m)充装流

量

(m3/h)出料流量

(m3/h)1、椭圆形封头卧式槽的体积计算

4、球罐的体积计算2、球形封头卧式槽的体积计算

3、无封头筒体卧式槽的体积计算

高低报警5、平底球缺顶圆形立式槽的体积计算12.53.850.9301.891.005040

直筒高

度(m)内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

12.53.850.9301.895040直筒高

度(m)内径(m)液位高度(m)最大充

装系数流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

1.782.11.3850.9300.11955030

直筒高

度(m)内径(m)液位高度(m)最大充

装系数封头高

度(m)流量

(m3/h)停留时

间(h)充装流

量

(m3/h)出料流量

(m3/h)

1.530.71.0145630.90.175300.015030

1.782.11.1855080.90.525300.125030

3.0830.6790620.90.750.56.405030

椭圆储罐体积计算公式

椭圆储罐是我们在工业生产和日常生活中经常会见到的一种储存容器。要计算它的体积，这可不是一件简单的事儿，但别担心，咱们一起来好好琢磨琢磨。

我记得有一次，我去一家工厂参观，就看到了好几个巨大的椭圆储罐。当时我就特别好奇，这么大的储罐能装多少东西呢？这就涉及到椭圆储罐体积的计算了。

咱们先来说说椭圆储罐的形状。它就像是一个被压扁了的圆，两头是弧形的。那怎么计算它的体积呢？其实有个专门的公式。

对于一个标准的椭圆储罐，我们假设它的长半轴为 a ，短半轴为 b ，高度为 h 。那么它的体积 V 就可以通过公式 V = πabh 来计算。

这里的 π 呢，就是大家都熟悉的圆周率，约等于 3.14 。a 和 b 分别是椭圆在长轴和短轴方向上的半径，h 就是储罐的高度。

比如说，有一个椭圆储罐，长半轴 a 是 2 米，短半轴 b 是 1 米，高度 h 是 3 米。那我们来算算它的体积：V = 3.14×2×1×3 = 18.84 立方米。这就意味着这个储罐能装 18.84 立方米的东西。

不过，在实际应用中，情况可能会稍微复杂一些。有时候椭圆储罐不是完全标准的形状，或者它的上下两端可能不是完全平整的。这时候，我们就得根据具体的情况进行一些调整和估算。 还有啊，计算椭圆储罐体积的时候，一定要注意单位的统一。如果长半轴、短半轴和高度的单位不一样，那得先把它们换算成相同的单位，再进行计算，不然得出的结果可就错得离谱啦！

我再给您举个例子。假如有个椭圆储罐，长半轴 a 是 30 分米，短半轴 b 是 20 分米，高度 h 是 50 分米。首先，咱们把单位都换算成米，a 就是 3 米，b 是 2 米，h 是 5 米。然后再用公式计算体积：V =

3.14×3×2×5 = 94.2 立方米。

您看，只要掌握了这个公式，计算椭圆储罐的体积是不是也没那么难？

在实际工作中，准确计算椭圆储罐的体积非常重要。比如说，如果是储存液体的储罐，体积计算不准确，可能会导致液体溢出，造成浪费和环境污染；如果是储存气体的储罐，体积计算有误，可能会影响压力控制，甚至带来安全隐患。
