北京华信泰科技有限公司
直放站安装规范 BJHXT
版本编号：
规范编号：
编制：
批准：
日期： 北京华信泰科技有限公司安装规范
目 录
第 一 章 总 则
第 二 章 设 备 安 装
第一节 有源、无源设备安装
第二节 天线安装
第三节 馈线安装
第四节 接地
第五节 标签
第六节 电源
2 北京华信泰科技有限公司安装规范
第 一 章 总 则
一、 为保证CMMB直放站及室内覆盖工程的施工质量，
明确工程质量监查的技术规范，特制定本验收细则。 二、 本细则根据工程设计文件以及相关厂家的设备技术
规范制定。 三、 本细则既是工程管理部门对直放站及室内覆盖工程
竣工验收的评分依据，又是工程施工部门的技术指导
标准。 四、 验收必备工具及资料 测试终端、手提电脑、SITEMASTER、卷尺、频谱仪、相机、设
计文件等。
3 北京华信泰科技有限公司安装规范
第 二 章 设 备 安 装
第一节 有源、无源设备安装 有源设备主要指直放站、发射机等设备。
无源设备主要指各类无源功分器、耦合器、负载、衰减器等设备。
1.1 主机安装位置要求
1.1.1设备安装位置符合设计文件（方案）的要求。
1.1.2设备安装位置无强电、强磁和强腐蚀性设备的干扰。
1.1.3设备安装位置应便于设备的调测、维护和散热需要。
1.1.4对于室外安装的主机，须做防水、防晒、防破坏的措施。对于
室内安装的主机，室内不得放置易燃物品；室内的温度、湿度
不能超过主机正常工作温度、湿度的范围。
1.2 机架固定
主机机架安装时应用安装件进行固定，并且垂直、牢固，并应
保证机架底部距离地面有一定距离（便于维护）。
1.3 主机内设备单元的安装
要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象。
1.4 主机外部电缆连接
1.4.1连到主机架的电源线不能和其他电缆捆扎在一起。
1.4.2所有与设备相连的电缆要求接触良好，不能有松动的现象（尤
其馈线接头处）。
直放站安装流程
本流程用于CDMA无线直放站，主要用于接收空间的无线信号并进行一定区域的覆盖。
1. 直放站的站址选择
直放站的应用效果很大程度上取决与站址的选择，在勘察站址做设计方案时，应注意以下问题：
A、 对直放站覆盖区域进行详细的路测，选择合理的主用信号；
B、 根据接收信号强度和质量选择施主天线位置，确定施主天线的方向，在满足信号强度和质量的情况下，施主天线高度应尽量低；
C、 重视施主天线和业务天线之间的隔离度，采用方向性较好的天线，隔离度应比系统增益大15DB以上；
D、 注意接收信号的Ec/Io值，尤其是在基站较密地区。要用安捷伦或等同CDMA路测设备的扫频测试机接在施主天线输出端口下进行PN的扫频测试，通过调整施主天线方向，找出主导频Ec/Io最强而的位置，同时应尽量降低其他导频Ec/Io值，主导频Ec/Io不得小于10dB。
E、 出具直放站设置方案，方案含：覆盖区域路测图、施主天线接收信号导频信号强度图、施主天线高度和方向、直放站安装位置的经纬度及直放站的安装示意图。
2、直放站的安装
（1）确认施主天线和重发天线都是安装在所设计的位置上并且固定牢靠, 接收及覆盖方向均已经过确认。
（2）施主天线和重发天线间的隔离度要有保障。
（3）室外直放站所有安装的馈线如无特别要求，其线径为7/8’或1/2’形式。
（4）所有室外馈线均应在接入天线的端口接入避雷器，避雷器应良好接地。
（5）馈线和接头间应正确连接并接触良好，其驻波比不得大于1.3。裸露在室外的接头必须做好防水处理。
（6）交流供电采用3×4(mm2)电力电缆，电源走线要固定好。
（7）随机配置的电源连接线线长不够时，要做好连接，并进行防水处理。
（8）电源连接线直接接入配电开关，中间不得使用转接插头。

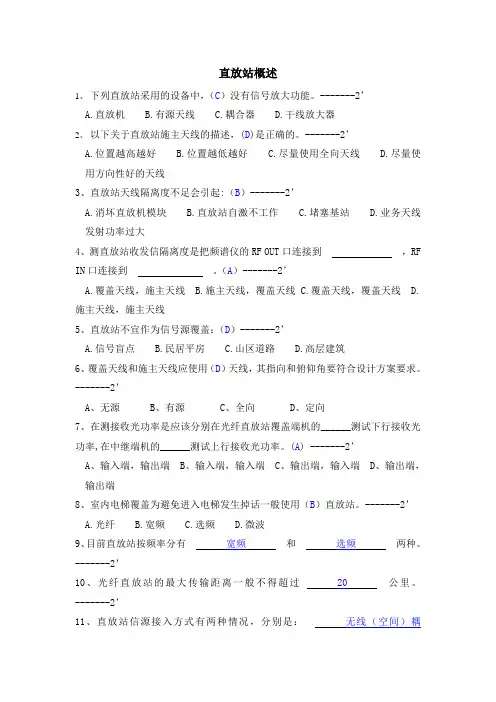

直放站概述
1、 下列直放站采用的设备中，（C）没有信号放大功能。-------2’
A.直放机 B.有源天线 C.耦合器 D.干线放大器
2、 以下关于直放站施主天线的描述，(D)是正确的。-------2’
A.位置越高越好 B.位置越低越好 C.尽量使用全向天线 D.尽量使用方向性好的天线
3、直放站天线隔离度不足会引起:（B）-------2’
A.消坏直放机模块 B.直放站自激不工作 C.堵塞基站 D.业务天线发射功率过大
4、测直放站收发信隔离度是把频谱仪的RF OUT口连接到 ，RF IN口连接到 。（A）-------2’
A.覆盖天线，施主天线 B.施主天线，覆盖天线 C.覆盖天线，覆盖天线 D.施主天线，施主天线
5、直放站不宜作为信号源覆盖：（D）-------2’
A.信号盲点 B.民居平房 C.山区道路 D.高层建筑
6、覆盖天线和施主天线应使用（D）天线，其指向和俯仰角要符合设计方案要求。-------2’
A、无源 B、有源 C、全向 D、定向
7、在测接收光功率是应该分别在光纤直放站覆盖端机的______测试下行接收光功率,在中继端机的______测试上行接收光功率。(A) -------2’
A、输入端，输出端 B、输入端，输入端 C、输出端，输入端 D、输出端，输出端
8、室内电梯覆盖为避免进入电梯发生掉话一般使用（B）直放站。-------2’
A.光纤 B.宽频 C.选频 D.微波
9、目前直放站按频率分有 宽频 和 选频 两种。-------2’
10、光纤直放站的最大传输距离一般不得超过 20 公里。-------2’
11、直放站信源接入方式有两种情况，分别是： 无线（空间）耦合 和 直接耦合 。-------2’
第 1 页 共 5 页 概 述

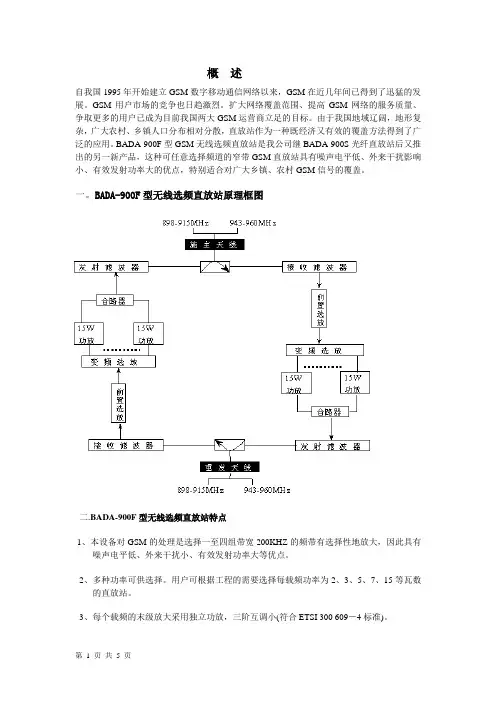

自我国1995年开始建立GSM数字移动通信网络以来，GSM在近几年间已得到了迅猛的发展。GSM用户市场的竞争也日趋激烈。扩大网络覆盖范围、提高GSM网络的服务质量、争取更多的用户已成为目前我国两大GSM运营商立足的目标。由于我国地域辽阔，地形复杂，广大农村、乡镇人口分布相对分散，直放站作为一种既经济又有效的覆盖方法得到了广泛的应用。BADA-900F型GSM无线选频直放站是我公司继BADA-900S光纤直放站后又推出的另一新产品，这种可任意选择频道的窄带GSM直放站具有噪声电平低、外来干扰影响小、有效发射功率大的优点，特别适合对广大乡镇、农村GSM信号的覆盖。
一。BADA-900F型无线选频直放站原理框图
二.BADA-900F型无线选频直放站特点
1、本设备对GSM的处理是选择一至四组带宽200KHZ的频带有选择性地放大，因此具有噪声电平低、外来干扰小、有效发射功率大等优点。
2、多种功率可供选择。用户可根据工程的需要选择每载频功率为2、3、5、7、15等瓦数的直放站。
3、每个载频的末级放大采用独立功放，三阶互调小(符合ETSI 300 609－4标准)。 第 2 页 共 5 页 4、射频电路上采用自动增益（AGC）控制电路，具有较大的动态范围。工作性能不受施主基站发射功率大小的影响。
5、多种供电方案可供选择：市电、直流-48V或太阳能电池供电系统。
6、 配有大容量免维护蓄电池，保证各种条件下24小时不间断运行。
7、 整机体积小（长度：550mm； 深度：245mm； 高度：715mm）、重量轻，机箱坚固可靠，安装方便，可在野外恶劣的环境中使用。
三.系统应用
下图是BADA900F无线选频直放站系统的典型应用图。
四. 技术参数
工作频段 上行（MHz） 898.6～915 (200KHz/通道)
下行（MHz） 943.6～960 (200KHz/通道)
