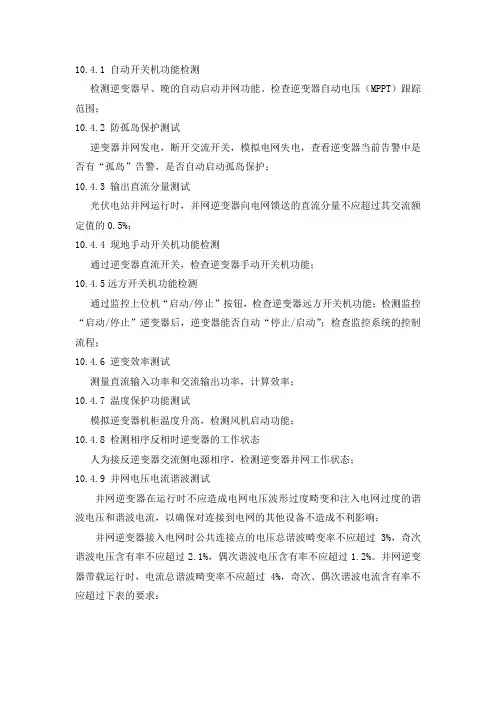

试验项目 金太阳认证标准要求的试验方法

机体和结构质量检查 目视检查，主要检查装置结构，装置的电器元件，装置布线及指示灯、按钮和导线的颜色。

转换效率试验 无变压器型逆变器最大转换效率应不低于96%，含变压器型逆变器最大转换效率应不低于94%。

并网电流谐波试验 逆变器额定功率运行时，注入电网的电流谐波总畸变率限值为额定电流的5%，奇次和偶次谐波电流含有率各不相同。其他负载情况下运行时，逆变器注入电网的各次谐波电流值不得超过逆变器额定功率运行时注入电网的各次谐波电流值。

功率因数测定试验 逆变器输出有功功率大于其额定功率的50%时，功率因数应不小于0.98（超前或滞后），输出有功功率在20%-50%时，功率因数应不小于0.95（超前或滞后）。

电网电压响应试验 电网电压在GB/T 12325 中对应的电压等级所允许的偏差范围内时，逆变器应能正常工作。

电压（逆变器交流输出端） 跳闸时间 V<50 0.1S

50%

115%

135%

电网频率响应试验 电网频率在额定频率变化时，逆变器的工作状态应满足规定的响应时间，并做出响应。当因为频率响应的问题逆变器切出电网后，在电网频率回复到允许运行的电网频率时，逆变器能重新启动运行。

直流分量试验 逆变器额定功率并网运行时，向电网馈送的直流电流分量应不超过其输出电流额定值的0.5%或者5mA，取二者较大值。

电压不平衡度试验 逆变器并网运行时（三相），引起接入电网公共连接点的三相电压不平衡度不超过GB/T15543规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%，逆变器引起的负序电压不平衡度不超过1.3%，短时不超过2.6%。

噪声试验 逆变器在最严酷的工况下，在距离设备水平位置1m处用声级计测量噪声，对于声压等级大于80dB的逆变器，应该与逆变器明显位置处加贴“听力损害”的警示标识。说明书中要给出减少听力损害的指导。

防孤岛效应保护试验 逆变器应具有防孤岛效应保护功能。若逆变器并入的电网供电中断，逆变器应在2s内停止向电网供电，同时发出警示信号。

交流侧短路保护试验 逆变器应该具有短路保护的能力，当逆变器工作时检测到交流侧发生短路时，逆变器应能停止向电网供电。如果在1分钟之内两次探测到交流侧保护，逆变器不得再次自动接入电网。

防反放电保护试验 当逆变器直流侧电压低于允许工作范围或逆变器处于关机状态时，逆变器直流侧应无反向电流流过。

极性反接保护试验 当光伏方阵线缆的极性与逆变器直流侧接线端子极性接反时，逆变器应能保护不至损坏。极性正接后，逆变器应能正常工作。

直流过载保护试验 当光伏方阵输出的功率超过逆变器允许的最大直流输入功率时，逆变器应自动限流工作在允许的最大交流输出功率处，在持续工作7小时或温度超过允许值情况下，逆变器可停止向电网供电。恢复正常后，逆变器应能正常工作。

直流过压保护试验 当直流侧输入电压高于逆变器允许的直流方阵接入电压最大值时，逆变器不得启动或在0.1s内停机（正在运行的逆变器），同时发出警示信号，直流侧电压恢复到逆变器允许的工作范围后，逆变器应能正常启动。 通讯功能试验 逆变器应设置本地通讯接口。通讯接口应具有固定措施，以保护连接电缆与设备的有效连接。通讯端口应具有一定抗电磁干扰能力，并易于组成网络。

自动开关机试验 逆变器应能根据日照条件，实现自动开机和关机。

软启动试验 逆变器启动运行时，输出功率应缓慢增加，输出功率变化率应可调。输出电流无冲击现象。

绝缘电阻试验 逆变器的输入电路对地、输出电路对地以及输入电路与输出电路间的绝缘电阻应不小于1MΩ。绝缘电阻只作为绝缘强度试验参考。

绝缘强度试验 逆变器的输入电路对地、输出电路对地以及输入电路对输出电路应承受50Hz的正弦交流电压1min或等效直流电，实验电压在5s内上升到设定值，实验过程中保证不击穿，不飞狐，漏电流<20mA。

防护等级试验 逆变器的外壳防护应符合GB 4208规定。户内型应不低于IP20；户外型应不低于IP54。

有功功率控制试验 适用于中高压型光伏电站的逆变器应具有有功输出限制能力。功率调节过程中电流不得超过额定电流的1.5倍。

电压/无功调节试验 中高压型逆变器的功率因数应能够在0.95（超前）～0.95（滞后）范围内连续可调，有特殊要求时，可以与电网经营企业协商确定。在其无功输出范围内，应具备根据并网点电压水平调节无功输出，参与电网电压调节的能力，其调节方式、参考电压、电压调差率等参数应可由电网调度机构远程设定。

温升试验 本条款规定针对的是以下部位引起的危险的防护要求：

a)超过安全温度的可接触部位；

b)超过特定温度的部件、零件、绝缘和塑料材料：设备在其预期使用寿命内，且正常使用时，如果超过该特定温度时，有可能会降低电气、机械及其它性能。

c)超过特定温度的结构和安装表面：超过该温度，则可能会使设备预期使用寿命缩短。

方阵绝缘阻抗检测试验 与不接地的光伏方阵连接的逆变器应在系统启动前测量组件方阵输入端与地之间的直流绝缘阻抗。满足R=（VMAX PV/30mA）。

方阵残余电流检测试验 通用要求

a)工作在安全电压等级以上的不接地光伏方阵会出现触电危险。当逆变器没有隔离，或者虽具有隔离措施但不能保证能够限制接触电流在合理范围内的逆变器，使用者同时接触方阵的带电部分与地时，电网和地的连接（如接地中线）将成为接触电流的一个回路，从而产生触电危险。

b)不管光伏方阵接不接地，接地故障的发生都会导致不应载流的导体部件或结构承载电流，从而有着火的危险。将着火漏电流限制在如下范围内：1)对于额定输出≤30kVA的逆变器，300mA/kVA

2)对于额定输出>30kVA的逆变器, 10mA/kVA

连续工作试验 逆变器额定功率下运行72小时，逆变器应该运行正常。

电压波动和闪烁试验 并网逆变器输出电能质量，按VDE4105:2011标准

最大功率追踪精度 动态、静态MPPT模拟试验

软件模拟低电压穿越试验 逆变器交流侧电压跌至20％标称电压时，逆变器能够保证不间断并网运行1s；逆变器交流侧电压在发生跌落后3s内能够恢复到标称电压的90％时，逆变器能够保证不间断并网运行。

光伏逆变器的直流侧输入电压是随着负载的不同而发生变化的。具体的输入电压是和硅光板有关的。因为硅光板的内阻比较大，负载电流大了以后，硅光板的电压会下降很快，所以必须有一个个成为最大功率点控制的技术。让硅光板的输出电压和电流处于一个合理的水平，保证是输出最大功率的状态。 通常光伏逆变器内部有一个辅助电源。这个辅助电源一般在输入直流电压达到80V左右的时候，就可以启动了。启动后可以给逆变器内部的控制电路供电，机器就进入待机模式。 一般当输入电压达到120V以上的时候，逆变器可以开始工作了。先把输入直流升压至400V，然后逆变为电网电压并保证相位一直后，并入电网。逆变器通常要求电网电压在270Vac之下，否则也无法正常工作的。逆变并网要求逆变器的输出特性为电流源特性，而且，必须保证输出相位和电网的交流相位一致。

当逆变器的输入直流电压超过400V的时候，内部升压电路就不工作了，改为降压电路工作，把输入降压到400V，供后级逆变使用。逆变部分和上面是一样的。

直流断路器和交流断路器的差别

直流断路器和交流断路器的主要差别在于去灭弧能力上。

因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。总的来说就是直流难灭弧，而交流有过零，灭弧容易。

交流断路器可以派生为直流电路的保护，但必须注意三点改变：

1、过载和短路保护。

①过载长延时保护。采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。

如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。

②短路保护。

热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。全电磁型的短路保护与热动电磁型相同。

2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。辅助、报警触头，交直流通用。电动操作机构，用于直流时要重新设计。

3、由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。

直流断路器和直流开关

直流断路器和直流开关是两个东西

1. 直流开关：通常只具有直流关断的能力，并没有直流过流保护或直流短路保护的功能

用英文我们把它叫做DC switch

2. 直流断路器：除了具有直流开关的功能，还具有直流过流保护（脱扣保护）盒直流短路保护的功能，用英文我们把它叫做DC relay

直流开关

直流开关电源就是用通过电路控制开关管进行高速的导通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50HZ变为高频那开关电源就没有意义

直流开关电源的工作原理是

1.交流电源输入经整流滤波成直流;

2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

3.开关变压器次级感应出高频电压,经整流滤波供给负载;

4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;

在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;

开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;

一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.

主要用于工业以及一些家用电器上，如电视机，电脑等

直流隔离开关简介

直流隔离开关一种防止直流隔离开关交直流短路的装置，它在交流电机供电开关柜的电源进线端与三相交流电源进线之间连接有一个隔离变压器，并且三相交流电源的进线与隔离变压器的一次绕组连接，隔离变压器的二次绕组与交流电机供电开关柜的电源进线端连接。[1]
