风力发电系统的建模与仿真研究

风电场建模和仿真研究

一、本文概述

随着全球能源结构的转型和可再生能源的大力发展，风电作为一种清洁、可再生的能源形式，在全球范围内得到了广泛的关注和应用。风电场作为风电能源的主要载体，其运行效率、经济效益及安全性直接决定了风电产业的健康发展。因此，对风电场进行精确建模与仿真研究，对于提升风电场的设计水平、优化运行策略、预测和评估风电场的性能具有重要的理论价值和现实意义。

本文旨在全面系统地探讨风电场的建模与仿真技术，通过对风电场各个组成部分的深入分析，构建一个真实反映风电场运行特性的仿真模型。本文首先对风电场的基本原理和结构进行概述，介绍风电场的主要组成部分及其功能；接着，详细阐述风电场建模的关键技术，包括风力发电机组模型、风电场电气系统模型、风电场控制系统模型等；然后，介绍风电场仿真的基本流程和方法，包括数据收集、模型构建、仿真实验及结果分析等；结合具体案例，展示风电场建模与仿真技术在风电场设计、运行优化和性能评估中的应用。

通过本文的研究，希望能够为风电场的设计、运行和管理提供有益的参考和指导，推动风电产业的可持续发展。 二、风电场建模基础

风电场建模是研究风电能转换、风电系统运行及风电场优化布局的重要手段。建模的准确性直接关系到风电场运行的安全性和经济性。风电场建模主要基于风电机组的运行特性、风电场的布局、地形地貌、气象条件以及电网接入方式等因素。

在风电场建模过程中，首先需要对风电机组进行单机建模。这通常涉及风电机组的空气动力学特性、机械动力学特性、电气控制特性等方面的研究。其中，空气动力学特性主要研究风轮对风能的捕获能力，机械动力学特性关注风电机组在风载荷作用下的动态响应，而电气控制特性则关注风电机组的能量转换和并网控制。

除了单机建模外，风电场建模还需要考虑风电场的整体布局。风电场的布局直接影响到风能的分布、风电机组之间的相互干扰以及风电场的整体发电效率。因此，在建模过程中，需要综合考虑地形地貌、风向风速分布、湍流强度等因素，以确保风电场布局的合理性。

风电场中电气系统的建模与仿真

风能作为一种清洁、可再生的能源形式，受到了越来越多人的关注。为了更好地利用风能资源，风电场被建设起来。然而，风电场的电气系统在设计和运行过程中可能会遇到一些问题，因此对其进行建模与仿真是非常必要的。

电气系统是风电场的核心组成部分，它包括风机、变流器、变压器、电缆等。在建模与仿真过程中，首先要对这些组件进行分析与建模。在风机的电气模型中，需要考虑到风速、风轮等因素对风机输出功率的影响，以及风机与电网之间的耦合关系。变流器的模型中，需要考虑到其控制算法、滤波器等因素对电能输出的影响。而变压器的模型中，需要考虑到电压传输、损耗等因素。电缆的模型中，则需要考虑到电阻、电感、电容等因素。通过对这些组件进行建模，可以更加准确地分析风电场的电气系统。

建模与仿真的过程中，还需要考虑到风电场的运行状态和外部环境因素。对于风电场的运行状态，可以通过获取实际运行数据进行分析，从而得到风场的负载特性、风机的功率曲线等信息。对于外部环境因素，需要考虑到风速、温度、湿度等因素对风机输出功率的影响。通过考虑这些因素，可以更加真实地模拟风电场的运行情况。

在建模与仿真的过程中，还需要考虑到风电场的安全与稳定性。风电场的安全与稳定性是建设过程中需要特别关注的问题。在建模与仿真中，可以通过考虑风电场系统的故障情况，模拟不同故障下的系统响应，从而评估风电场的安全性。同时，还可以通过考虑系统的稳定性，分析系统的阻尼特性、振荡频率等因素，以评估风电场的稳定性。

建模与仿真的结果可以帮助我们更好地理解风电场的电气系统，为设计和运行过程中的决策提供依据。首先，通过建模与仿真，可以评估风电场的输出功率，并预测未来的发电量。这对于风电场的规划与管理非常重要。其次，通过建模与仿真，可以评估不同电气组件的性能，从而指导设备的选型和配置。此外，建模与仿真还可以帮助我们优化风电场的运行策略，提高发电效率，降低运行成本。

直驱式风力发电机的建模与仿真分析　董桐宇　赵玉婷　廉建鑫　（１．长治供电公司；２．晋城供电公司）　摘要：为了分析直驱式永磁风力发电机组控制及其并网运行‘隋况，搭　建了ＰＷＭ变流器、永磁发电机和直流环节的数学模型，同Ｂ，－ｔ￣Ｕ定规划　了双ＰＷＭ变流器的控制策略。借助永磁电机定子电压方程和磁链方　程，发电机侧变流器采用转子磁场定向、网侧变流器采用基于电网电压　定向矢量控制方法，进而对有功分量和无功分量进行解耦控制，借助　Ｍａｔｌａｂ／Ｓｉｍｕ¨ｎｋ平台搭建风速的系统仿真模型，在阵风、渐变风扰动模　式下测试直驱式风力发电机的动态仿真性能。测试结果表明：系统的动　态响应通过本文所搭建的模型能够很好地反映；在一定程度上，发电机、　直流电容电压、网侧变流器电流等均受到风速扰动的影响。　关键词：风力发电永磁发电机双ＰＷＭ变流器矢量控制　策略　１概述　随着近年来风电在并网新能源中所占比例越来越大，　研究风电并网后对电网的影响也得尤为重要。恒速恒频和　变速恒频是当下并网风力发电机组的主流模式”ｌ。直驱式　风力发电系统与双馈式风力发电机相比，那些容易发生故　障的齿轮箱可以省略，但是提升了能量转换的效率，风电　机组的并网特性也因全容量变流器得到了极大改善，但是　自然风的不确定性仍然是影响风电机组出力的一个限制　性因素。因而，建立直驱式风电机组的数学模型并对其特　性进行研究，将其对电网的消极影Ⅱ向进行深入分析并提出　改善措施就显得尤为必要。　目前国内外对直驱式风力发电机的文献研究相对较　少，变流器及其控制系统成为主流研究方向，通过对整个　系统进行控制，进而跟踪风力发电机的最大功率，实现并　网。文献【２】和【３】建立了详细的变流器模型，并研究了直驱　永磁风力发电机的工作原理，通过控制发电机转速使机组　在风速低于额定值时实现最大功率跟踪：如果风速超过额　定值，借助桨距角进行控制，在一定程度上确保系统保持　在额定输出功率状态，在风速范围较大时，通过控制风电　系统的输出功率，提高电网频率，确保电压稳定。文献【４】建　立的风电系统采用的是电压源型变流器，在此基础上提出　空间矢量脉宽调制的双闭环变流控制方案，双闭环采用是　速度外环和电流内环控制。文献【５】详细分析了直驱式风电　系统的控制模型，阐述了变流器的解耦控制原理，发电机　侧和电网侧变流器都实现了有功功率和无功功率的解耦　控制。　本文的研究对象是直驱永磁风力发电系统，通过研究　分析主要系统中双ＰＷＭ变频器的协调控制原理，并在　Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ中建立了风速扰动下的永磁风力发电机　系统并网仿真模型，通过仿真得到了该风电系统的动态响　应性能。　２直驱式永磁同步风电机组的数学模型　直驱式风电机组省去了故障频发的升速齿轮箱，因此　系统多采用低速多极永磁式发电机，如图１所示，采用背　靠背双ＰＷＭ变流器的直驱式风力发电并网系统，该系统　包括风力机、永磁同步发电机、背靠背式全功率变流器。　３０５　礴　鼹　糕辨　ｌ翱　糯错　图１　ＰＷＭ整流器＋ＰＷＭ逆变器　永磁同步电机的数学模型类似于转子带励磁绕组的　同步电机，其三相定、转子空间绕组分布如图２所示，设转　子旋转的正方向为逆时针方向，则各相绕组轴线沿逆时针　方向互差１２０。电角度。　Ａ　图２永磁发电机定子和转子绕组分布　按照电动机惯例，经过坐标变换后，在ｄｑＯ旋转坐标　系下可以得到永磁同步电机的定子电压方程和机械运动　方程：　ｆ　Ｕｄ　Ｒｉｄ＋ｐＬｄｉｄ—ｃ＾）ｅＬｑｌａ　ｆ　１　１　【ｕｑ＝Ｒｉｑ＋ｐＬｑｉｑ—ｃ＾）ｅＬ山４－ｃ＾）。　ｆ　一　式中，ｕｄ为电压的ｄ轴分量，ｕ。为电压的ｑ轴分量，ｉｄ　为电流的ｄ轴分量，ｉ。为电流的ｑ轴分量，Ｌ口为等效ｄ轴　电感，Ｌｏ为等效ｑ轴电感，Ｒ为定子电阻。　磁链方程为：ｉ　ＬｄＩ　＋　（２）　ｌ　ｑ＝Ｌｑｌｑ　转矩方程为：Ｔ。＝ｌｑ　【（Ｌｄ—Ｌ　）　＋　ｆｉ日】　（３）　通常情况下，永磁同步电机为圆柱型，Ｌｄ＝Ｌ。，则　Ｔ。＝ｎｐ　ｆｉｑ　（４）　

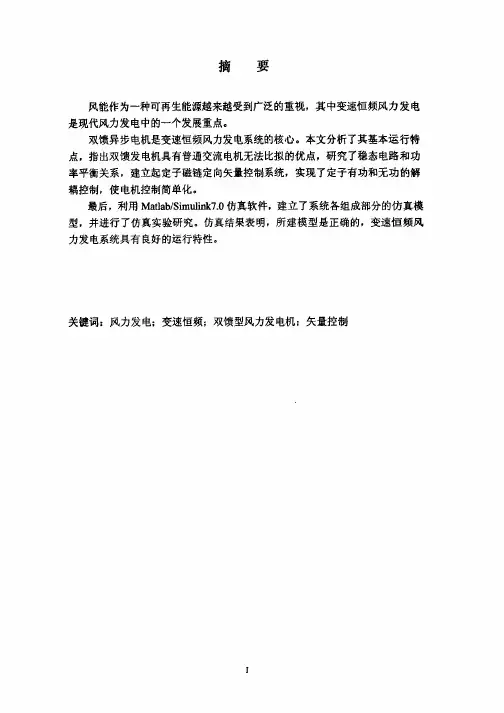

摘要

风能作为一种可再生能源越来越受到广泛的重视，其中变速恒频风力发电

是现代风力发电中的一个发展重点。

双馈异步电机是变速恒频风力发电系统的核心。本文分析了其基本运行特

点，指出双馈发电机具有普通交流电机无法比拟的优点，研究了稳态电路和功

率平衡关系，建立起定子磁链定向矢量控制系统，实现了定子有功和无功的解

藕控制，使电机控制简单化。

最后，利用Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ７．０仿真软件，建立了系统各组成部分的仿真模型，并进行了仿真实验研究。仿真结果表明，所建模型是正确的，变速恒频风

力发电系统具有良好的运行特性。

关键词：风力发电；变速恒频；双馈型风力发电机；矢量控制

Ａｂｓｔｒａｃｔ

Ｐｅｏｐｌｅ　ｗｉｄｅｌｙ　ｐａｙ　ａｔｔｅｎｔｉｏｎ　ｔｏ　ｗｉｎｄ　ｅｎｅｒｇｙ　ｂｅｃａｕｓｅ　ｉｔ　ｉｓ　ａ　ｒｅｇｅｎｅｒａｔｅｄ　ｅｎｅｒｇｙ．

Ｔｈｅ　ｖａｒｉａｎｔ－ｓｐｅｅｄ　ｃｏｎｓｔ－ｆｒｅｑｕｅｎｃｙ仅ＳＣＦ）　ｗｉｎｄ　ｇｅｎｅｒａｔｉｏｎ　ｉｓ　ｖｅｒｙ　ｉｍｐｏｒｔａｎｔ　ｉｎ

ｍｏｄｅｒｎ　ｗｉｎｄ　ｐｏｗｅｒ　ｓｙｓｔｅｍ．

Ｔｈｅ　ｄｏｕｂｌｅ－ｆｅｄ　ｇｅｎｅｒａｔｏｒ，　ｗｈｏ　ｉｓ　ｓｕｐｅｒｉｏｒ　ｔｏ　ａ　ｇｅｎｅｒａｌ　ＡＣ　ｏｎｅ　ｉｎ　ｍａｎｙ　ａｓｐｅｃｔｓ，

ａｎｄ　ｉｔ　ｉｓ　ｔｈｅ　ｈａｒｄ　ｃｏｒｅ　ｏｆ　ｔｈｅ　ｗｉｎｄ　ｐｏｗｅｒ　ｓｙｓｔｅｍ．　Ａｆｔｅｒ　ｔｈｅ　ａｎａｌｙｓｉｓ　ｔｈｅ　ｅｓｓｅｎｔｉａｌ

ｏｐｅｒａｔｉｎｇ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，　ｔｈｉｓ　ｔｈｅｓｉｓ　ｍａｋｅｓ　ａ　ｓｔｕｄｙ　ｏｎ　ｔｈｅ　ｓｔｅａｄｙ　ｅｑｕｉｖａｌｅｎｔ　ｃｉｒｃｕｉｔ

ａｎｄ　ｔｈｅ　ｐｏｗｅｒ　ｆｌｏｗ．　Ｔｈｅ　ｓｔａｔｏｒ　ｆｌｕｘ－ｏｒｉｅｎｔｅｄ　ｖｅｃｔｏｒ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｉｓ　ｂｕｉｌｔ　ｔｏ

ｄｅｃｏｕｐｌｅ　ｔｈｅ　ｓｔａｔｏｒ　ａｃｔｉｖｅ　ａｎｄ　ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　ｒｅｇｕｌａｔｉｎｇ　ａｎｄ　ｍａｋｅ　ｃｏｎｔｒｏｌｌｉｎｇ　ｏｆ　ｔｈｅ
