接地线的标准

接地线是用来保护电气设备和人员安全的重要措施，它能够将电流迅速导入地面，避免触电危险和设备损坏。接地线的标准是非常重要的，它直接关系到电气设备的安全性能和使用效果。本文将介绍接地线的标准要求，以及在实际应用中需要注意的问题。

首先，接地线的标准要求包括接地电阻、接地电流、接地材料等方面。根据国家标准，接地电阻应当小于规定的数值，一般为4Ω。接地电流应当满足规定的安全值，以确保在故障情况下能够迅速导入地面。接地材料应当具有良好的导电性能和耐腐蚀性能，以确保接地线的长期稳定性。

其次，在实际应用中，需要注意接地线的敷设方式和连接方式。接地线应当沿着设备或建筑物的周边敷设，并且应当与主体设备或建筑物紧密连接，以确保接地效果。在连接方式上，应当采用可靠的接地夹或接地螺栓，确保接地线与设备或建筑物之间的良好接触。

另外，接地线的检测和维护也是非常重要的。定期对接地电阻进行测量，确保其在规定范围内。定期对接地线进行检查，确保其连接良好，没有损坏或腐蚀。对于接地线的维护，应当及时清除周围的杂物和积水，确保接地线的通畅和干燥。

最后，需要注意的是接地线的标准化管理。在设计、施工和维护过程中，应当严格按照国家标准和相关规范进行操作，确保接地线的质量和安全性能。对于新建工程和改造工程，应当编制详细的接地设计方案，并由专业人员进行审核和验收，确保接地线的质量和安全性能。

总之，接地线的标准是保障电气设备和人员安全的重要措施，它直接关系到设备的安全性能和使用效果。在实际应用中，我们需要严格按照国家标准和相关规范进行操作，确保接地线的质量和安全性能。同时，需要加强对接地线的检测和维护工作，确保其长期稳定地运行。希望本文能够对大家有所帮助，谢谢阅读！

合集下载

短路接地线技术标准SD332-89

短路接地线技术标准SD332-89

中华人民共和国能源部部标准

SD332—89

携带型短路接地线技术标准

中华人民共和国能源部 1989-03-27发布 1989-10-01 实施

1 总则

1.1 本标准适用于已停电的交流输变电系统和电气设备，220～500kV输电线路 绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地 线。

1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。

1.3 有关携带型短路接地线的设计、制造、质量检验和使用，均应符合本标准。 当使用于爆炸危险场所还应遵守有关专业规定。

2 定义

2.1 携带型短路接地线：将已停电设备临时短路接地用的一种安全用具，它可以 制成分相式和组合式(图1、图2)两种。

2.2 携带型短路接地线组成元件：

2.2.1 接地线：接地用多股铜质软导线 。

2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。

2.2.3 线夹，包括接线鼻：

2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。

2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。

2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。

2.2.4 汇流夹：短路线和接地线汇合线夹。

2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。

2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。

2.2.7 导线端线夹紧固件。

2.2.8 接地操作棒上的紧固头。

2.2.9 金属棒：由导电材料制成，可以是单节或多节接续，装于导线端线夹和接地 操作棒之间，当被接地设备较高和用于架空线路接地时，用以接长短路接地线的 部件见图3。

2.3 技术参数：

2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。

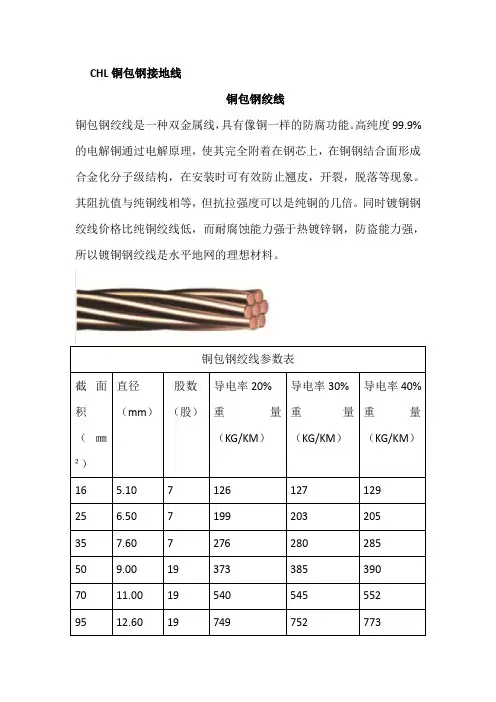

铜包钢接地线

铜包钢接地线

CHL铜包钢接地线

铜包钢绞线

铜包钢绞线是一种双金属线，具有像铜一样的防腐功能。高纯度99.9%的电解铜通过电解原理，使其完全附着在钢芯上，在铜钢结合面形成合金化分子级结构，在安装时可有效防止翘皮，开裂，脱落等现象。其阻抗值与纯铜线相等，但抗拉强度可以是纯铜的几倍。同时镀铜钢绞线价格比纯铜绞线低，而耐腐蚀能力强于热镀锌钢，防盗能力强，所以镀铜钢绞线是水平地网的理想材料。

铜包钢绞线参数表

截面积

（㎜²） 直径

（mm） 股数（股） 导电率20%

重量（KG/KM） 导电率30%

重量（KG/KM） 导电率40%

重量（KG/KM）

16 5.10 7 126 127 129

25 6.50 7 199 203 205

35 7.60 7 276 280 285

50 9.00 19 373 385 390

70 11.00 19 540 545 552

95 12.60 19 749 752 773 120 14.00

19 923 935 940

150 16.00 37 1156 1175 1202

185 17.60 37 1467 1476 1504

240 20.00 37 1906 1951 1980

300 22.40 37 2405 2465 2480

接地引出装置

春力接地引出装置主要应用于轨道交通系统（例如地铁、城铁等）的接地网中，可实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防水，且能很好的的达到杂散电流防护要求。在地铁接地系统中，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，必须通过接地引下线与接地网连接，实现可靠接地。以往通常是直接从结构底板中引出接地引下线或通过PVCA管道引出接地引下线。采用这种措施，容易出现达不到故障电流（杂散电流）防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。

常用尺寸 产品货号 产品型号 保护管材质 引线材质

(技术规范标准)短路接地线技术标准SD

(技术规范标准)短路接地线技术标准SD

中华人民共和国能源部部标准

SD332—89

携带型短路接地线技术标准

中华人民共和国能源部 1989-03-27发布 1989-10-01 实施

1 总则

1.1 本标准适用于已停电的交流输变电系统和电气设备，220～500kV输电线路 绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地 线。

1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。

1.3 有关携带型短路接地线的设计、制造、质量检验和使用，均应符合本标准。 当使用于爆炸危险场所还应遵守有关专业规定。

2 定义

2.1 携带型短路接地线：将已停电设备临时短路接地用的一种安全用具，它可以 制成分相式和组合式(图1、图2)两种。

2.2 携带型短路接地线组成元件：

2.2.1 接地线：接地用多股铜质软导线 。

2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。

2.2.3 线夹，包括接线鼻：

2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。

2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。

2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。

2.2.4 汇流夹：短路线和接地线汇合线夹。

2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。

2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。

2.2.7 导线端线夹紧固件。

2.2.8 接地操作棒上的紧固头。

2.2.9 金属棒：由导电材料制成，可以是单节或多节接续，装于导线端线夹和接地 操作棒之间，当被接地设备较高和用于架空线路接地时，用以接长短路接地线的 部件见图3。

2.3 技术参数：

2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。

接地线

接地线

1、标题：低压接地线、380V接地线、室内接地线、低压平口接地线、手握式接地线

2、接地线分类：

低压接地线（变电用接地线、380V接地线、500v接地线、6KV接地线、手握式接地线）

高压接地线（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线，平口螺旋式接地线，线路型接地线，户外用接地线，喉头式接地线，双簧式接地线）

接触网接地线、接触轨接地、线路用接地线。

3、接地线组成：

【由绝缘操作棒】（操作杆的材质选用质量最好的玻璃钢环氧树脂杆制作，接电线夹有平口螺旋钩，双簧式挂钩，喉头式挂钩等。一般室内高低压的每组有3根也有4根的，室外高压的一般为三根。没个电压等级所选操作杆的长度也不同，根据国家标准规定如下：

380v接地线、500v接地线，6kv接地线，操作棒长度50CM

10KV接地线 操作棒长度 长度1米

35KV接地线 绝缘操作棒 长度1.5米

110KV接地线绝缘操作棒 长度2米

220KV接地线绝缘操作棒 长度2.5米

500KV接地线绝缘操作棒 长度8米

喉头式线路接地线

接地线产品规格：JDX-WL-10KV接地线

接地线产品类型：喉头式线路接地线接地线使用范围：户外线路式 接地棒接电夹型式：螺旋压紧式

接地棒接地夹规格：最小直径Ф7mm，最大直径Ф26mm

接地棒操作杆规格：1mm*3根，外径Ф30mm，操作杆长度和外径可根据用户需求定制。

接地软铜线规格：线径：25mm，3*1m+12m合相式。长度和线径可根据用户需求定制。

接地线适用电压等级：10KV

接地线试验电压等级：100KV

接地线产品包装：纸箱

【接地软铜线】（短路线是多股特细腻的软铜绞线合成一股，外敷一层透明的绝缘pvc套管，然后再压上线鼻子（特别注意：铜线有纯铜和铜包钢的，或者是不满方的，不满方的不能测电阻，铜包钢的价格比纯铜要便宜好多，检测也过不了关，容易出重大事故，客户选购前一定要慎重）
