直流斩波电路工作原理
直流斩波电路是一种电子电路，用于将直流电源输出变为脉冲或交流信号。其工作原理基于开关管的导通和断开，使得直流电源的电压在输出端产生高频脉冲。
直流斩波电路由两个主要部分组成：开关管和滤波电容。
开关管的导通和断开控制通过外部电路或脉冲生成器进行调控。当开关管导通时，直流电源的电压就会传递到输出端，此时输出就是高电平。相反，当开关管断开时，输出端的电压就会降为低电平。
滤波电容与开关管并联连接，作为电荷储存和释放的元件。当开关管导通时，滤波电容开始充电，存储电荷。当开关管断开时，滤波电容开始放电，释放电荷。由于滤波电容具有一定的电荷和放电时间常数，输出信号会变为脉冲或周期性交流信号。
通过调控开关管的导通和断开时间，可以改变输出信号的频率和占空比。频率可以通过改变开关管操作频率来调节，而占空比可以通过调控导通和断开时间比例来实现。
直流斩波电路的主要应用是在交流电源中产生脉冲信号，例如交流变频器、电力电子传动等领域。它也可以用于产生交流电信号进行实验室测试和研究。
1
电力电子技术课程设计
题目：降压直流斩波电路
院（系）：
专业班级：
学 号：
学生姓名：
指导教师：
起止时间：
2 摘 要
直流-直流变流电路的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流电变流电路和间接直流电变流电路。直接直流电变流电路也称斩波电路，它的功能是将直流电变为另一固定电压或可调电压的直流电，一般是指直接将直流电变为另一直流电，这种情况下输入与输出之间不隔离。间接直流变流电路是在直流变流电路中增加了交流环节，在交流环节中通常采用变压器实现输入输出间的隔离，因此也称带隔离的直流-直流变流电路或直-交-直电路。
直流斩波电路的种类有很多，包括六种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路,Cuk斩波电路，Sepic斩波电路和Zeta斩波电路，利用不同的斩波电路的组合可以构成符合斩波电路，如电流可逆斩波电路，桥式可逆斩波电路等。利用相同结构的基本斩波电路进行组合，可构成多相多重斩波电路。
关键字：直流斩波，降压斩波
第1章 电路总体设计方案
1.1 设计课题任务
设计一个直流降压斩波电路。
1.2 功能要求说明
将24V直流电压降压输出并且平均电压可调，范围为0-24V。
1.3 设计总体方案和设计原理
降压斩波电路的原理图以及工作波形如图1.1所示。该电路使用一个全控型器件V，图中为IGBT。为在V关断时给负载中电感电流提供通道，设置了续流二极管VD。斩波电路主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等。
3
图1.1 降压斩波电路原理图
如图1.2中V的栅极电压uGE波形所示，在t=0时刻驱动V导通，电源E向负载供电，负载电压uo=E，负载电流io按指数上升。
当t=t1时刻，控制V关断，负载电流经二极管VD续流，负载电压uo近似为零负载电流呈指数曲线下降。为了使负载电流连续且脉动小，通常是串联的电感L值较大。

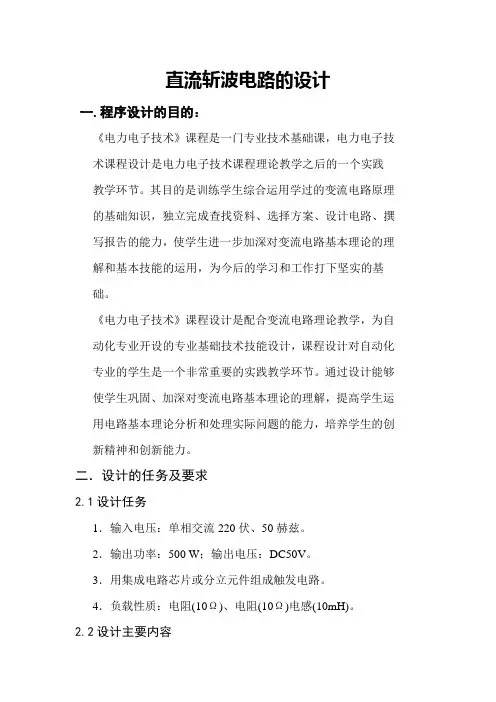

直流斩波电路的设计
一.程序设计的目的：
《电力电子技术》课程是一门专业技术基础课，电力电子技术课程设计是电力电子技术课程理论教学之后的一个实践教学环节。其目的是训练学生综合运用学过的变流电路原理的基础知识，独立完成查找资料、选择方案、设计电路、撰写报告的能力，使学生进一步加深对变流电路基本理论的理解和基本技能的运用，为今后的学习和工作打下坚实的基础。
《电力电子技术》课程设计是配合变流电路理论教学，为自动化专业开设的专业基础技术技能设计，课程设计对自动化专业的学生是一个非常重要的实践教学环节。通过设计能够使学生巩固、加深对变流电路基本理论的理解，提高学生运用电路基本理论分析和处理实际问题的能力，培养学生的创新精神和创新能力。
二．设计的任务及要求
2.1设计任务
1．输入电压：单相交流220伏、50赫兹。
2．输出功率：500 W；输出电压：DC50V。
3．用集成电路芯片或分立元件组成触发电路。
4．负载性质：电阻(10Ω)、电阻(10Ω)电感(10mH)。
2.2设计主要内容 1．课程设计的目的
熟悉降压斩波电路和升压斩波电路的工作原理，掌握这两种基本斩波电路的工作状态及波形情况
2. 设计题目
直流斩波电路的性能研究
3．设计步骤
⑴根据给出的技术要求，确定总体设计方案
⑵选择具体的元件，进行硬件系统的设计
⑶进行相应的电路设计，完成相应的功能
⑷进行调试与修改
⑸撰写课程设计说明书
4.设计方法
直流斩波电路（DC Chopper）的功能是将直流电变为另一种固定的或可调的直流电，也称为直流-直流变换器（DC/DC Converter），直流斩波电路（DC Chopper）一般是指直接将直流变成直流的情况，不包括直流-交流-直流的情况；直流斩波电路的种类很多，包括6种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路，Zeta斩波电路，前两种是最基本电路。

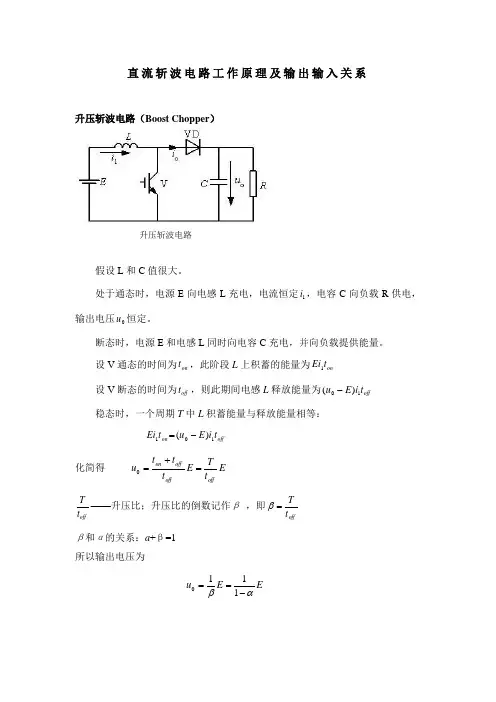

直流斩波电路工作原理及输出输入关系
升压斩波电路（Boost Chopper）
升压斩波电路
假设L和C值很大。
处于通态时，电源E向电感L充电，电流恒定1i，电容C向负载R供电，输出电压0u恒定。
断态时，电源E和电感L同时向电容C充电，并向负载提供能量。
设V通态的时间为ont，此阶段L上积蓄的能量为ontEi1
设V断态的时间为offt，则此期间电感L释放能量为offtiEu10)(
稳态时，一个周期T中L积蓄能量与释放能量相等：
ontEi1=offtiEu10)(
化简得 EtTEtttuoffoffoffon0
offtT——升压比；升压比的倒数记作β ，即offtT
β和α的关系：a+β=1
所以输出电压为
EEu1110
升降压斩波电路 (buck -boost Chopper)
降压斩波电路
V通时，电源E经V向L供电使其贮能，此时电流为1i，同时，C维持输出电压恒定并向负载R供电，这时EuL。
V断时，L的能量向负载释放，电流为2i。负载电压极性为上负下正，与电源电压极性相反，这时0uuL。
稳态时，一个周期T内电感L两端电压Lu对时间的积分为零，即
ToffonTtoffLtonLLtuEtdtudtudtuonon00)(0)(0
所以输出电压为：
EEtTtEttuoNonoffon10
（ont为 V处于通态的时间，offt为V处于断态的时间）
Cuk斩波电路
(a)电路图
(b) 等效电路
Cuk斩波电路及其等效电路
V通时，开关S合向B点，E—1L—V回路和R—2L—C—V回路有电流，这时2iiC。
V断时，开关S合向A点，E—1L—C—VD回路和R—2L—VD回路有电流，这时1iiC。
输出电压的极性与电源电压极性相反。电路相当于开关S在A、B两点之间交替切换。 稳态时电容C的电流在一周期内的平均值应为零，也就是其对时间的积分为零，即

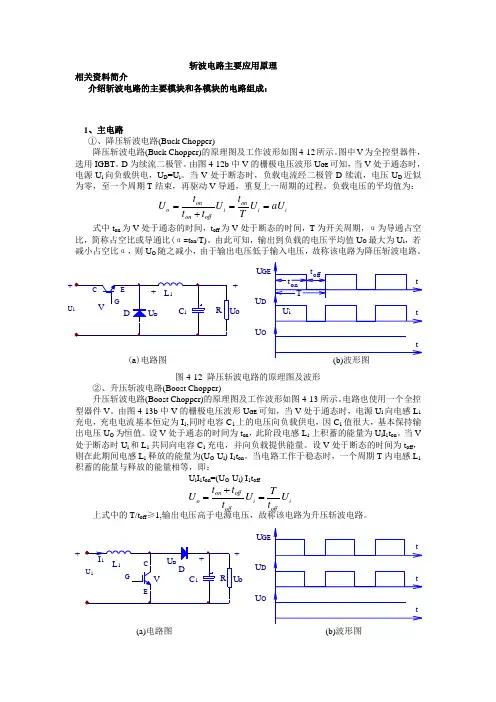

斩波电路主要应用原理
相关资料简介
介绍斩波电路的主要模块和各模块的电路组成：
1、主电路
①、降压斩波电路(Buck Chopper)
降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12所示。图中V为全控型器件，选用IGBT。D为续流二极管。由图4-12b中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向负载供电，UD=Ui。当V处于断态时，负载电流经二极管D续流，电压UD近似为零，至一个周期T结束，再驱动V导通，重复上一周期的过程。负载电压的平均值为：
式中ton为V处于通态的时间，toff为V处于断态的时间，T为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。由此可知，输出到负载的电压平均值UO最大为Ui，若减小占空比α，则UO随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
(a)电路图 (b)波形图
图4-12 降压斩波电路的原理图及波形
②、升压斩波电路(Boost Chopper)
升压斩波电路(Boost Chopper)的原理图及工作波形如图4-13所示。电路也使用一个全控型器件V。由图4-13b中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向电感L1充电，充电电流基本恒定为I1,同时电容C1上的电压向负载供电，因C1值很大，基本保持输出电压UO为恒值。设V处于通态的时间为ton，此阶段电感L1上积蓄的能量为UiI1ton。当V处于断态时Ui和L1共同向电容C1充电，并向负载提供能量。设V处于断态的时间为toff，则在此期间电感L1释放的能量为(UO-Ui) I1ton。当电路工作于稳态时，一个周期T内电感L1积蓄的能量与释放的能量相等，即：
UiI1ton=(UO-Ui) I1toff
