硬聚氯乙烯管

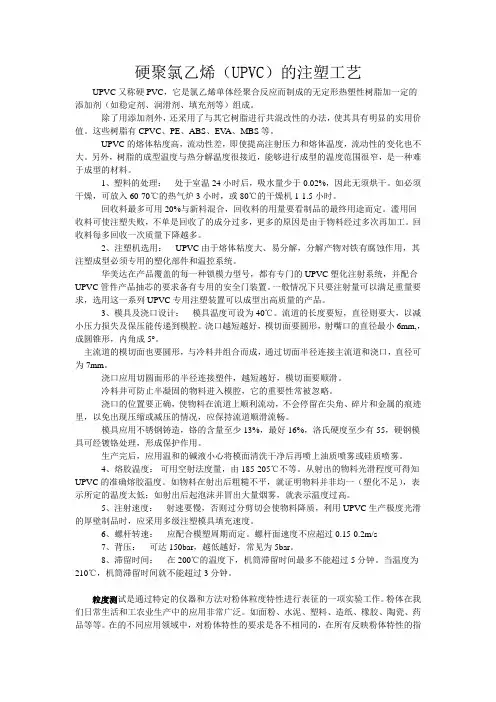

硬聚氯乙烯（UPVC）的注塑工艺

UPVC又称硬PVC，它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂（如稳定剂、润滑剂、填充剂等）组成。

除了用添加剂外，还采用了与其它树脂进行共混改性的办法，使其具有明显的实用价值。这些树脂有CPVC、PE、ABS、EVA、MBS等。

UPVC的熔体粘度高，流动性差，即使提高注射压力和熔体温度，流动性的变化也不大。另外，树脂的成型温度与热分解温度很接近，能够进行成型的温度范围很窄，是一种难于成型的材料。

1、塑料的处理： 处于室温24小时后，吸水量少于0.02%，因此无须烘干。如必须干燥，可放入60-70℃的热气炉3小时，或80℃的干燥机1-1.5小时。

回收料最多可用20%与新料混合，回收料的用量要看制品的最终用途而定。滥用回收料可使注塑失败，不单是回收了的成分过多，更多的原因是由于物料经过多次再加工。回收料每多回收一次质量下降越多。

2、注塑机选用： UPVC由于熔体粘度大、易分解，分解产物对铁有腐蚀作用，其注塑成型必须专用的塑化部件和温控系统。

华美达在产品覆盖的每一种锁模力型号，都有专门的UPVC塑化注射系统，并配合UPVC管件产品抽芯的要求备有专用的安全门装置。一般情况下只要注射量可以满足重量要求，选用这一系列UPVC专用注塑装置可以成型出高质量的产品。

3、模具及浇口设计： 模具温度可设为40℃。流道的长度要短，直径则要大，以减小压力损失及保压能传递到模腔。浇口越短越好，模切面要圆形，射嘴口的直径最小6mm,，成圆锥形，内角成5°。

主流道的模切面也要圆形，与冷料井组合而成，通过切面半径连接主流道和浇口，直径可为7mm。

浇口应用切圆面形的半径连接塑件，越短越好，模切面要顺滑。

冷料井可防止半凝固的物料进入模腔，它的重要性常被忽略。

硬聚氯乙烯（UPVC）的注塑工艺

UPVC又称硬PVC，它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂（如稳定剂、润滑剂、填充剂等）组成。

除了用添加剂外，还采用了与其它树脂进行共混改性的办法，使其具有明显的实用价值。这些树脂有CPVC、PE、ABS、EVA、MBS等。

UPVC的熔体粘度高，流动性差，即使提高注射压力和熔体温度，流动性的变化也不大。另外，树脂的成型温度与热分解温度很接近，能够进行成型的温度范围很窄，是一种难于成型的材料。

1、塑料的处理： 处于室温24小时后，吸水量少于0.02%，因此无须烘干。如必须干燥，可放入60-70℃的热气炉3小时，或80℃的干燥机1-1.5小时。

回收料最多可用20%与新料混合，回收料的用量要看制品的最终用途而定。滥用回收料可使注塑失败，不单是回收了的成分过多，更多的原因是由于物料经过多次再加工。回收料每多回收一次质量下降越多。

2、注塑机选用： UPVC由于熔体粘度大、易分解，分解产物对铁有腐蚀作用，其注塑成型必须专用的塑化部件和温控系统。

华美达在产品覆盖的每一种锁模力型号，都有专门的UPVC塑化注射系统，并配合UPVC管件产品抽芯的要求备有专用的安全门装置。一般情况下只要注射量可以满足重量要求，选用这一系列UPVC专用注塑装置可以成型出高质量的产品。

3、模具及浇口设计： 模具温度可设为40℃。流道的长度要短，直径则要大，以减小压力损失及保压能传递到模腔。浇口越短越好，模切面要圆形，射嘴口的直径最小6mm,，成圆锥形，内角成5°。 主流道的模切面也要圆形，与冷料井组合而成，通过切面半径连接主流道和浇口，直径可为7mm。

浇口应用切圆面形的半径连接塑件，越短越好，模切面要顺滑。

冷料井可防止半凝固的物料进入模腔，它的重要性常被忽略。

浇口的位置要正确，使物料在流道上顺利流动，不会停留在尖角、碎片和金属的痕迹里，以免出现压缩或减压的情况，应保持流道顺滑流畅。

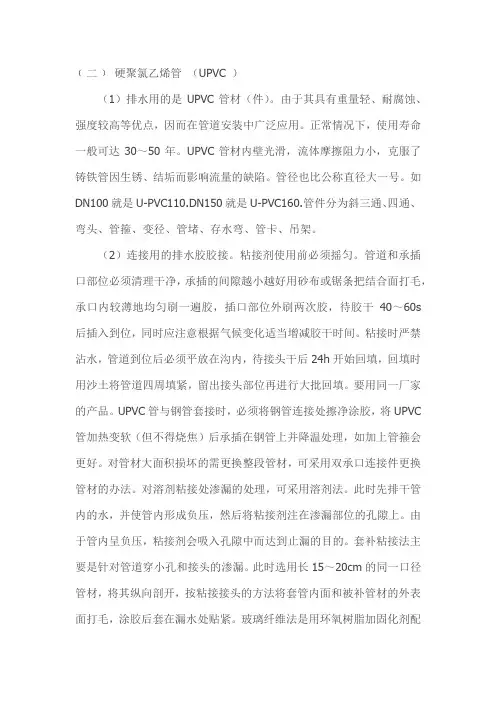

﹝二﹞ 硬聚氯乙烯管 （UPVC ）

（1）排水用的是UPVC管材（件）。由于其具有重量轻、耐腐蚀、强度较高等优点，因而在管道安装中广泛应用。正常情况下，使用寿命一般可达30～50年。UPVC管材内壁光滑，流体摩擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。管径也比公称直径大一号。如DN100就是U-PVC110.DN150就是U-PVC160.管件分为斜三通、四通、弯头、管箍、变径、管堵、存水弯、管卡、吊架。

（2）连接用的排水胶胶接。粘接剂使用前必须摇匀。管道和承插口部位必须清理干净，承插的间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶，待胶干40～60s后插入到位，同时应注意根据气候变化适当增减胶干时间。粘接时严禁沾水，管道到位后必须平放在沟内，待接头干后24h开始回填，回填时用沙土将管道四周填紧，留出接头部位再进行大批回填。要用同一厂家的产品。UPVC管与钢管套接时，必须将钢管连接处擦净涂胶，将UPVC管加热变软（但不得烧焦）后承插在钢管上并降温处理，如加上管箍会更好。对管材大面积损坏的需更换整段管材，可采用双承口连接件更换管材的办法。对溶剂粘接处渗漏的处理，可采用溶剂法。此时先排干管内的水，并使管内形成负压，然后将粘接剂注在渗漏部位的孔隙上。由于管内呈负压，粘接剂会吸入孔隙中而达到止漏的目的。套补粘接法主要是针对管道穿小孔和接头的渗漏。此时选用长15～20cm的同一口径管材，将其纵向剖开，按粘接接头的方法将套管内面和被补管材的外表面打毛，涂胶后套在漏水处贴紧。玻璃纤维法是用环氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸渍树脂溶液后，均匀缠绕在管道或接头渗漏处的表面，经固化后成为玻璃钢。由于该方法施工简单、技术易掌握、堵漏效果好且成本低，在防渗补漏中具有很高的推广使用价值。

（3）管道或管网系统的水压试验，必须在粘接干燥24h后才能进行。管道的水压试验必须遵守国家规定的非金属管道的试压规则。对于无节点连接的管道试压长度≯1.5km，有节点的管段试压长度≯1km.管道或管网试验压力不得超过设计工作压力的1.5倍，最低≮0.5MPa，并保持试验压力2h或者满足设计的特殊要求，无渗漏现象为合格。预算，下料时也要注意管径的转换。也一定要用同一厂家的产品，防止不同厂家的产品所含成分的比例不同。会造成粘接不牢或更本粘接不上。

硬聚氯乙烯风管制作与安装

本章适用于硬聚氯乙烯塑料板风管、管件的制作与安装。

一、材料要求

1制作风管、部件及法兰的硬聚舰乙烯塑料板具有出厂合格证书或质量鉴定文件。

2制作风管及配件的塑料扳厚度如设计图没有明确要求时应符合下表的规定。

风管和配件板材厚度(mm)

圆 形 矩 形

风管直径D 板材厚度 风管长边b 板材厚度

D320 3.0 b320 3.0

320D630 4.0 320b500 4.0

630D1000 5.0 500b80

5.0

1000D2000 6.0 800b1250 6.0

1250b2000 8.0

3塑料板材的表面应平整，不得含有气泡、裂缝；板材的厚薄应均匀，无离层等现象。

二、主要机具

主要机具包括：割板机、锯床、圆盘锯、木工锯、钢丝锯、鸡尾锯、手用电动曲线锯、木工刨、砂轮机、坡口机、电热烘箱、管式电热器、空气压缩机、电热焊枪、钢板尺、钢卷尺、角尺、量角器、划规、划线笔、各类胎模等。

三、作业条件

1加工现场应宽敞、明亮、洁净、地面平整、不潮湿，且有牢固的防风、雨、雪的设施。

2作业地点要有相应加工工艺的机具、设施、电源、安全防护装置和消防器材等。

3风管制作应具有批准的图纸，经审查的大样图、系统图并有施工员书面的技术、质量、安全交底材料。

四、操作工艺

(一)工艺流程：

风管制作 板材划线、切割 领料 坡口 加热、焊接成形 检验

风管安装 支、吊架制作 风管连接 设置支、吊点 检验

(二)板材划线：

1划线应采用红铅笔，不要用锋利的金属划针或锯条，以免板材表面形成伤痕，发生折裂。

2板材在被加热冷却时会出现收缩现象，所以在划线时，对需要加热成型的风管或管件，应适当地放出收缩余量。收缩余量随加热时间和工厂生产过程而异，一般应对每批材料先进行加热试验，以确定其收缩余量。

3划线时，应按图纸尺寸，根据板材规格和现有加热箱的大小等具体情况，合理安排图形，尽量减少切割和焊缝，又要注意节省原材料。
