摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇摇绝密绎考试结束前

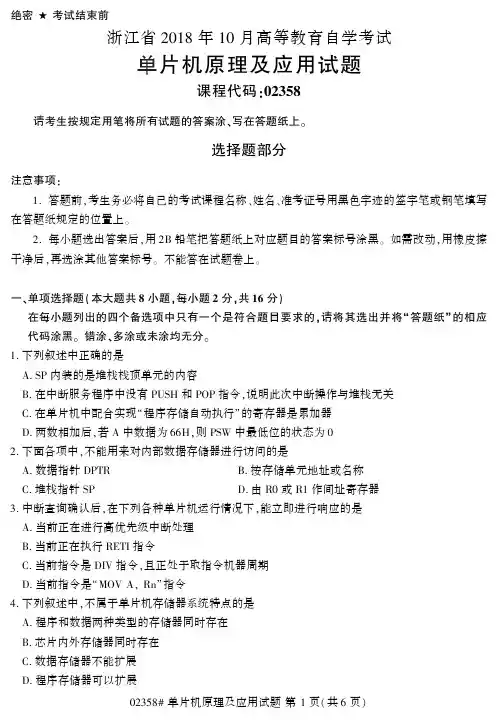

浙江省2018年10月高等教育自学考试单片机原理及应用试题
课程代码:02358
摇摇请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分
注意事项:摇摇1.答题前,考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写
在答题纸规定的位置上。摇摇2.每小题选出答案后,用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动,用橡皮擦
干净后,再选涂其他答案标号。不能答在试题卷上。
一、单项选择题(本大题共8小题,每小题2分,共16分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其选出并将“答题纸冶的相应代码涂黑。错涂、多涂或未涂均无分。1.下列叙述中正确的是A.SP内装的是堆栈栈顶单元的内容B.在中断服务程序中没有PUSH和POP指令,说明此次中断操作与堆栈无关C.在单片机中配合实现“程序存储自动执行冶的寄存器是累加器D.两数相加后,若A中数据为66H,则PSW中最低位的状态为02.下面各项中,不能用来对内部数据存储器进行访问的是A.数据指针DPTRB.按存储单元地址或名称C.堆栈指针SPD.由R0或R1作间址寄存器3.中断查询确认后,在下列各种单片机运行情况下,能立即进行响应的是A.当前正在进行高优先级中断处理B.当前正在执行RETI指令C.当前指令是DIV指令,且正处于取指令机器周期D.当前指令是“MOVA,Rn冶指令4.下列叙述中,不属于单片机存储器系统特点的是A.程序和数据两种类型的存储器同时存在B.芯片内外存储器同时存在C.数据存储器不能扩展D.程序存储器可以扩展
02358#单片机原理及应用试题第1页(共6页)5.在80C51单片机系统中,为解决内外程序存储器衔接问题所使用的信号是A.EAB.PSENC.ALED.CE
6.下列特点中,不是串行数据传送所具有的是
A.速度快B.成本低
C.传送线路简单D.适用于长距离通信
1 / 6
单片机原理及应用(02358)复习题
第一章 单片机概述
1.1单片机是CPU还是计算机？
1.2 MCS-51系列单片机的基本芯片分别为哪几种？它们的差别是什么？ 1.3
会用补码表示有符号数。例如+7和-7的补码？
第二章 51单片机的硬件结构
2.1 51单片机的引脚有多少个？其中I/O口占用了多少个引脚？ 2.2 四个I/O口中，驱动负载时需要接上拉电阻的引脚是哪一个？ 2.3 写出P3口各引脚的第二功能。
2.4 51单片机中引脚PSEN、EA、RST、ALE引脚的功能？
2.5 如果手中仅有一台示波器，可通过观察哪个引脚的状态，来大致判断51单片机正在工作？ 2.6 程序存储器的空间里，有5个单元与51单片机的5个中断源对应，称为中断入口地址，请写出这个 2.7 掌握内部RAM的位寻址区中每个字节中的位地址，比如20H单元的20H.1位对应的位地址适度敖少？26H.0呢？
2.8 简述特殊功能寄存器PSW中C、OV、P三个标志位的作用。 2.9 两个无符号数相加减时，用哪个标志位反映计算结果是否正确？ 2.10 两个有符号数相加减时，用哪个标志位反映计算结果是否正确？ 2.11 两个有符号数相加减，什么情况下才有可能令OV=1？ 2.12 若A中的内容分别为62H和63时，标志位P的值是多少？ 2.13 程序状态字PSW中RS1和RS0的功能？
2.14 单片机复位后，R4所对应的存储单元的地址是多少？
2.15 什么是机器周期？机器周期与晶振频率的关系？如果采用12MHZ晶振，1个机器周期为多长时间？ 2.16 51单片机主要有哪几种寻址方式？每种寻址方式举个例子 2.17简述入栈指令PUSH和出栈指令POP在执行时的操作过程
2.18 关于特殊功能寄存器SP、DPTR和程序计数器PC以下说法是正确的 2.19
单片机原理及应用
——Atmega16的C语言开发及应用
实训指导书
武汉电力职业技术学院
实训一 Atmega16单片机实训装置及开发工具的研究
1、实训目的
（1）熟悉实训任务；
（2）熟悉、了解单片机实验装置；
（3）熟悉CodeVisionAVR C单片机开发软件的使用方法；
（4）熟悉双龙电子MCU在系统编程软件——SLISP或在系统编程下载软件PonyProg2000
的使用方法。
（5）掌握Atmega16单片机的第一次使用。
2、实训方式
讲练结合，以练为主。
3、实训指导
单片机ATmega16主要单元原理图如图1~图5所示。
图1 Atmega16最小配置模块、程序下载、异步通信RS232连接原理图
图2 8位LED显示器模块连接原理图
液晶显示器
图3 8×8点阵显示器模块、16×2LCD液晶显示器模块连接原理图
图4 发光二极管LED、拨动开关模块原理连接图
J06
J16
J26
J36J35J34J14
J24J04
J15
J25J05VCC
J37J17
J27J07
图5 模拟电压信号模块、4×4键盘模块原理接线图
ATmega16在出厂时配置为1MHZ的内部晶振，并使能JTAG仿真接口。所以单片机在XINHAO
Vcc ANJIAN
1 R1
2 R2 3 R3 Rw 4 R4
5 R5
6 R6
7 R7
8 R8 Vcc 9 GND 10 首次使用时必须通过熔丝重新配置为外部晶振并取消JTAG功能。方法如下：
（1）启动“SLISP”，如下图6所示。将“通信参数设置及器件选择”栏按图中所示设
置，并在“编成选项”栏中选中“配置熔丝”选项，此时会弹出“配置熔丝设置”窗口如图
7所示。
图6 SLISP程序下载窗口
图7 熔丝配置窗口一
（2）在弹出的“配置熔丝设置”窗口中，将所有选项全部取消，如图8所示。
图8 熔丝配置窗口二
3）单击“编程配置”按钮，进行熔丝的重新配置。
、思考题
微处理器
微处理器又称中央处理单元CPU，包括运算器、控制器和寄存器三个部分，微处理器是微型计算机的核心部件。
高级语言
高级语言是完全独立于计算机机器的通用语言。
累加器
累加器是CPU运算时及存放操作数，又存放操作结果的一个专业寄存器。
系统复位
系统复位是指主机各个部件恢复为初始状态。复位时在RST引脚上保持2个机器周期高电平。
中央处理器CPU
中央处理器(CPU)又称为微处理器，包括运算器、控制器和寄存器三个部分。中央处理器(CPU)是微型计算机的核心部件。
源程序
用指令的助记符、符号地址、标号等编写的程序称汇编语言源程序，简称源程序。
机器周期
机器周期是完成一个规定操作所需的时间。一个机器周期为6个时钟周期，共12个振荡周期。
循环结构程序
循环结构程序是指控制CPU多次重复执行同一个程序段的一种基本程序结构。采用循环结构程序可使源程序结构简化，单片机中有专门的指令实现循环结构程序。
运算器
运算器是由算术/逻辑单元ALU、累加器A和寄存器等几部分组成。用来执行各种算术运算和逻辑运算。
机器周期
机器周期是完成一个规定操作所需的时间。一个机器周期未6个时钟周期、共12个振荡周期。
波特率
数据传输的速率。单位时间内传输的位信息量，以每秒传输的位数表示。
伪指令
汇编语言中不产生指令代码，仅用来对汇编过程进行某种控制的指令，称为伪指令。
可编程接口
可编程接口是可以用软件编程选择其功能的接口。
随机存取存储器RAM
随机存取存储器RAM又称读写存储器，可随机写入和读出，存取速度快。
单片微型计算机
单片微型计算机由微处理器（CPU）、振荡器、存储器、定时器/计数器和I/O接口五大部分组成，集成在一块超大规模集成电路芯片上。
汇编语言
汇编语言是一种用指令的助记符、符号地址、标号等编写程序的语言，又称符号语言。
指令周期
是执行一条指令所占用的全部时间。通常一个指令周期含1-4个机器周期。
