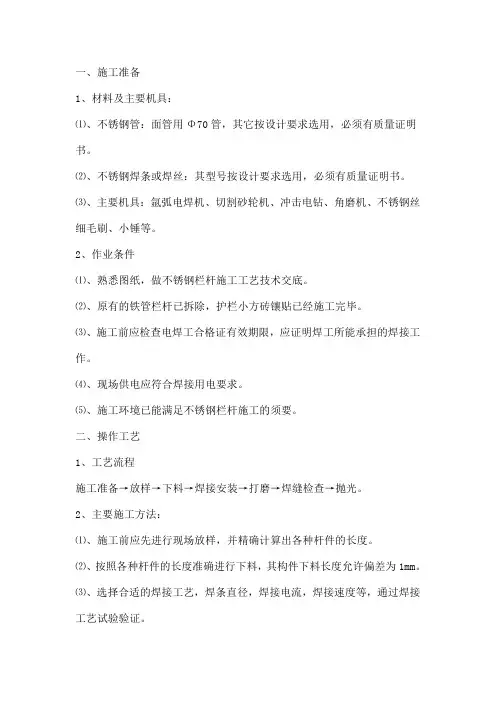

不锈钢护栏的施工方案

一、施工准备

1、材料及主要机具：

⑴、不锈钢管：面管用Φ70管，其它按设计要求选用，必须有质量证明书。

⑵、不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书。

⑶、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。

2、作业条件

⑴、熟悉图纸，做不锈钢栏杆施工工艺技术交底。

⑵、原有的铁管栏杆已拆除，护栏小方砖镶贴已经施工完毕。

⑶、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。

⑷、现场供电应符合焊接用电要求。

⑸、施工环境已能满足不锈钢栏杆施工的须要。

二、操作工艺

1、工艺流程

施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光。

2、主要施工方法：

⑴、施工前应先进行现场放样，并精确计算出各种杆件的长度。

⑵、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。

⑶、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。 ⑷、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。

⑸、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。

⑹、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。

三、质量标准

1、所有构件下料应保证准确，构件长度允许偏差为1mm。

2、构件下料前必须检查是否平直，否则必须矫直。

3、焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证。

不锈钢宣传栏制作方案

页脚内容3

不锈钢护栏制作与安装

施工方案

天津市津南区咸水沽建筑工程公司

不锈钢宣传栏制作方案

页脚内容3

一、施工准备

1.熟悉施工图纸，作好施工准备。

2.护栏材料：不锈钢方管25mm*25mm,不锈钢圆管φ16mm。均为304材质。

3.配件：膨胀管。

二、施工工艺

（一）工艺流程：

找位与划线 →焊接材料 → 打磨 →抛光 → 安装调整

（二）操作工艺

1.定位

根据设计图纸规定的尺寸安排材料位置，其中圆管间隔110mm。方管要保证对角线程度相等，以保证外形方正。

2.焊接材料

使用氩弧焊丝焊接方管与圆管，保证焊接牢固。

3.打磨

使用角磨机打磨焊接点，使平面达到光滑要求。

4.抛光

使用研磨膏进行摩擦，之后用布轮进行抛光。

5.安装调整

使用膨胀管与墙体固定，调整，使之与窗口适应。

三、质量要求

1.护栏制作与安装所使用材料的材质、规格、数量应符合设计要求。 不锈钢宣传栏制作方案

页脚内容3 2.护栏的造型、尺寸及安装位置应符合设计要求。

3.护栏高度、安装位置必须符合设计要求。护栏安装必须牢固。

5.护栏接缝应严密，表面应光滑，色泽应一致，不得有裂缝、变形及损坏现象。

四、安全措施

1.安装前应设置简易防护设施，防止施工时意外摔伤。

2.安装时应注意下面楼层的人员，以免坠物砸伤下面的作业人员。

3.接拆电线应由专业电工进行作业，避免触电事故。

4.焊接不锈钢护栏时，应注意焊渣，防止焊渣飞溅伤人。

五、产品报价

工程量70平方米，290元/平方米，合计20300元。

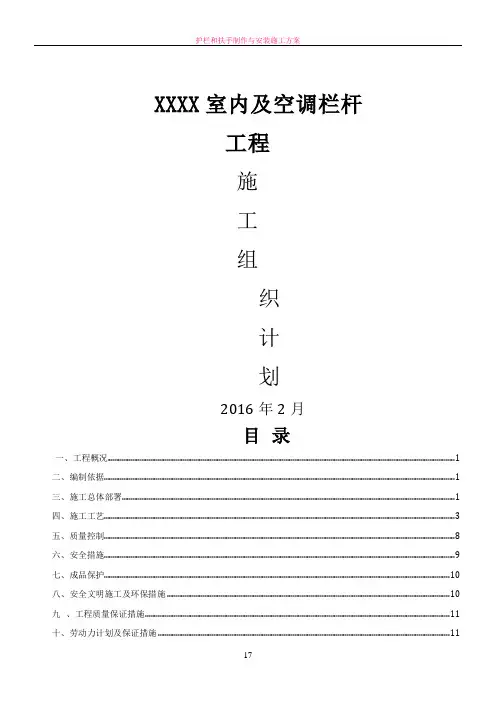

护栏和扶手制作与安装施工方案

17

XXXX室内及空调栏杆

工程

施

工

组

织

计

划

2016年2月

目 录

一、工程概况 .................................................................................................................................................................................................1

二、编制依据...................................................................................................................................................................................................1

三、施工总体部署 .........................................................................................................................................................................................1

四、施工工艺...................................................................................................................................................................................................3

- 1 -

红旗立交 不锈钢露台栏杆工程

施 工 组 织 设 计

工程名称：

施工单位：

建设单位：

编制日期： 年 月 日

- 2 - 目 录

一、 工程概况

二、 施工方案编制依据

三、 工程施工方案

四、 劳动力安排

五、 质量要求

六、 工程质量控制措施及质量保证措施

七、 冬雨季施工安全措施

文档 - 3 -

一、 工程概况：

本工程 红旗立交 露台栏杆工程，位于 西安市未央

区。

二、 施工方案编制依据：

本方案编制依据工程施工图，参照相关的规范、标准、图纸等进行编制。

1、《不锈钢国家标准》GB/T 3280-2007

2、《不锈钢国家标准》GB/T 4238-2007

3、建设工程施工现场供用电安全规范GB50194—93

4、施工现场临时用电安全技术规范JGJ46—2005

5、建筑施工机械使用安全技术规程JGJ33—2001

6、建筑施工安全检查标准JGJ59—99

7、施工企业安全生产评价标准JGJ/T77—2003

三、 工程施工方案 ：

一、不锈钢栏杆材料的运送、加工、安装；

1、材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。

2、不锈钢栏杆安装工艺流程

施工前准备→测量→按尺寸加工→放线→栏杆安装→栏杆焊接及打磨→清洁收尾

二、施工准备：

1、材料及主要机具

1.1、不锈钢管：

面管：Φ51圆管、立柱：Φ38圆管、横管：Φ32圆管、小管：Φ22圆管 文档

- 4 - 1.2、不锈钢焊条或焊丝,其型号按设计要求选用;

1.3、主要机具：氩弧电焊机、切割砂轮机、台式钻床、冲击电钻、角磨机、小锤等。
