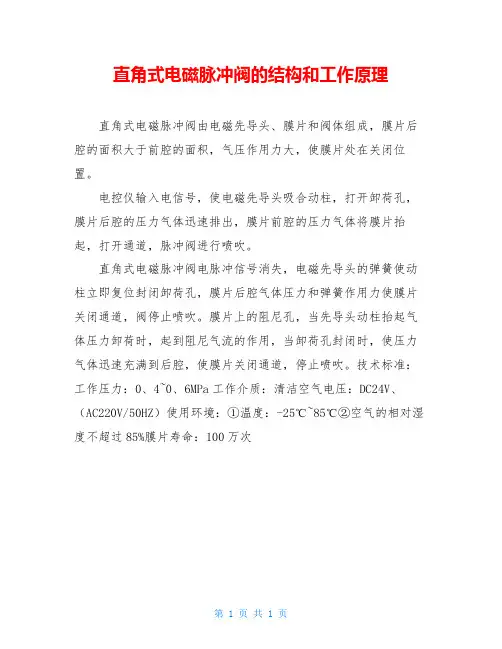

第 1 页 共 1 页 直角式电磁脉冲阀的结构和工作原理

直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。技术标准：工作压力：0、4~0、6MPa工作介质：清洁空气电压：DC24V、（AC220V/50HZ）使用环境：①温度：-25℃~85℃②空气的相对湿度不超过85%膜片寿命：100万次

电磁脉冲阀的工作原理和组成结构

电磁脉冲阀的工作原理：

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔的通向不同。电磁脉冲阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流通断就控制了机械运动。

电磁脉冲阀的构成元件和简介：

1、导向管采用不锈钢管制成，其尺寸精度要求高，与移动铁芯的配合非常重要，是影响阀门工作的关键部件。

2、壳体（阀体、阀盖）保证阀门流通、密封及强度的关键部件。材质一般都是铝合金，但分为浇注和压铸两种工艺方法。压铸壳体强度优于浇铸，浇铸易产生气孔、砂眼、裂纹等缺陷，产生的沿程阻力小，对阀门的流通性能好。

3、卡簧用于固定电磁脉冲阀的驱动单元电磁线圈。材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。

4、阀瓣（密封垫片）阀瓣是保证阀门密封的关键部件，如果采用碳钢板硫化橡胶的方法，橡胶硫化的密封垫耐腐蚀和耐温性能不好，并且长期使用抗冲击不好，易破损或脱落，若采用高强度高分子材料，其强度高，抗冲击性能好，并且表面光洁，产生的沿程阻力小，对阀门的流通性能好。

5、接线盒组件与线圈组件共同组成电磁脉冲阀的驱动单元，根据JB/T5916（袋式除尘器用电磁脉冲阀）要求防护等级IP64，实际达到IP65户外型防护等级。

6、螺钉、铆钉及垫片用于固定联结电磁脉冲阀的各个零部件。材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。

7、膜片，电磁脉冲阀的执行部件，是脉冲阀最关键的部件。常温时一般用NRB橡胶夹布和氟橡胶夹布等，高温时PTFE膜片。

8、弹簧一般采用不锈钢弹簧丝绕制，是电磁脉冲阀的关键之一，其设计参数和使用寿命都非常重要，并且好的不锈钢弹簧一定要进行热定型处理，以消除绕制产生的残余应力。

电磁脉冲阀

电磁脉冲阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

一、电磁脉冲阀简介

电磁脉冲阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。

二、电磁脉冲阀特点

电磁脉冲阀管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。流体的温度必须小于选用电磁阀的标定温度。流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。注意流量孔径和接管口径；电磁阀一般只有开关两位控制。

三、电磁脉冲阀性能

电磁脉冲阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。动作时间很短频率较高时一般选取直动式，大口径选用快速系列。电磁阀的最高标定公称压力一定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外情况。

根据持续工作时间长短来选择：常闭、常开、或可持续通电。要是开启的时间短或开和关的时间不多时，则选常闭型。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接十分方便。

电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能产品。磁阀通常只有开关两种状态，不能连续调节。

免费咨询电话：1356-476-8854

网址： QQ号:1462890477

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种流体介质的管道上，用于调节和截断介质的流动。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

58200065.doc 第 1 页 共 2 页

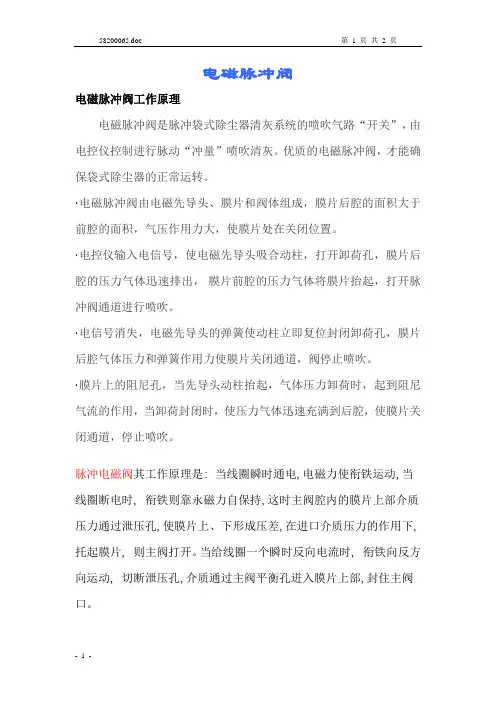

- 1 - 电磁脉冲阀

电磁脉冲阀工作原理

电磁脉冲阀是脉冲袋式除尘器清灰系统的喷吹气路“开关”，由电控仪控制进行脉动“冲量”喷吹清灰。优质的电磁脉冲阀，才能确保袋式除尘器的正常运转。

·电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

·电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出， 膜片前腔的压力气体将膜片抬起，打开脉冲阀通道进行喷吹。

·电信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

·膜片上的阻尼孔，当先导头动柱抬起，气体压力卸荷时，起到阻尼气流的作用，当卸荷封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

脉冲电磁阀其工作原理是: 当线圈瞬时通电,电磁力使衔铁运动,当线圈断电时, 衔铁则靠永磁力自保持,这时主阀腔内的膜片上部介质压力通过泄压孔,使膜片上、下形成压差,在进口介质压力的作用下,托起膜片, 则主阀打开。当给线圈一个瞬时反向电流时, 衔铁向反方向运动, 切断泄压孔,介质通过主阀平衡孔迸入膜片上部,封住主阀口。 58200065.doc 第 2 页 共 2 页

- 2 - LCM-D型系列长袋离线脉冲除尘器工作原理

除尘器主要由上箱体、中箱体、灰斗、进风均流管．支架滤袋及喷吹装置，卸灰装置等组成。含尘空气从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多当设备阻力达到限定的阻力值(一般设定为1500Pa)时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落(即使粘细粉尘亦能较彻底地清灰至灰斗中，由排灰机构排出。
