泵站设计说明书+计算书

  • 格式：pdf
  • 大小：414.37 KB
  • 文档页数：13

《泵与泵站课程设计》

学生姓名：

学 号：

专业班级：

指导教师：

日 期：

目录

第一章 课程设计目的.................................................................................................. 1

第二章 课程设计题目描述和要求.............................................................................. 1

2.1 题目描述.......................................................................................................... 1

2.2 设计要求.......................................................................................................... 1

2.2.1 设计内容................................................................................................ 1

2.2.2 设计成果................................................................................................ 1

第三章 设计说明计算书.............................................................................................. 2

3.1 水泵的选择...................................................................................................... 2

3.1.1 流量的确定............................................................................................ 2

3.1.2 选泵前扬程的估算................................................................................ 2

3.1.3 泵的选定................................................................................................ 2

3.2 格栅的选择...................................................................................................... 5

3.3 实际水头损失的计算及水泵扬程的核算...................................................... 6

3.3.1 管径及流速的确定................................................................................ 6

3.3.2 吸水管路水头损失计算........................................................................ 6

3.3.3 压水管水头损失计算............................................................................ 7

3.4 集水井设计...................................................................................................... 7

3.4.1 集水井形式............................................................................................ 7

3.4.2 集水井容积的计算................................................................................ 8

3.4.3 集水井的排沙........................................................................................ 8

3.5 水泵机组的确定和污水泵站的布置.............................................................. 8

3.6 泵房高度的确定.............................................................................................. 8

3.7 泵房附属设施及尺寸的确定.......................................................................... 9

3.8 采光、采暖和通风........................................................................................ 10

3.9 起吊设备........................................................................................................ 10

3.10 泵房值班室、控制室及配电间.................................................................. 10

3.11 门窗及走廊、楼梯...................................................................................... 10

3.12 设计提升泵站2需要的条件...................................................................... 11

参考书目...................................................................................................................... 11

1 第一章 课程设计目的

课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以

致用。

本设计为某工业园区污水处理厂的污水提升泵站设计，能使自己得到一次综

合训练，主要是学习到以下内容：

（1）给水泵站工程设计的基本方法、步骤，技术资料的查找与应用；

（2）基本计算方法和绘图能力的训练；

（3）综合运用本课程及其有的理论知识解决工程设计中的实际问题；

（4）培养独立的分析问题和解决问题的能力；

（5）加深理解和巩固《水泵和水泵站》所讲授的内容。

第二章 课程设计题目描述和要求

2.1 题目描述

某工业园区污水处理厂一期设计规模为dm/10134，二期设计规模

dm/10134，污水提升泵房处地面标高为26米，进水管管底标高为20米，管径

为DN800，假设进水管最大充满度为1。

污水处理厂工艺流程为：进水管→中格栅→集水井→提升泵站1→调节池→

提升泵站2→循环厌氧池→A/O池→二沉池→消毒池→排水堰→受纳水体。

调节池最高水位标高为30米，提升泵站至调节池的水平距离为15米，污水

的时变化系数取2.0，中格栅水头损失0.2米，试设计提升泵站1。如还要请你设

计提升泵站2，那么还需要哪些条件？

2.2 设计要求

2.2.1 设计内容

选泵；水泵机组及其平面布置；集水井、泵房平面及高度；吸、压水管道；

泵房辅助设备。

2.2.2 设计成果

设计成果包括两大部分。

（1）设计说明书

要求文字通顺，字体工整，简明扼要，内容完整，其内容包括：设计概述；取水

2 泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及

布置；泵站辅助设备的选择；泵站平面及高度的确定。

（2）设计图纸

图纸用A3图纸，内容包括：泵站工艺的平、剖面图，主要设备材料表。图

面要整洁。

（3）时间安排

本课程设计时间为二周。

第三章 设计说明计算书

3.1 水泵的选择

3.1.1 流量的确定

该泵站提升的一期设计最大流量为h/4.833/m2101334

maxmdQ==，采用

三用一备，则一台泵的流量为Q=833.4/3=277.8 h/m3。

3.1.2 选泵前扬程的估算

水泵提升的静扬程为调节池水位(30m)与集水井最低水位

2H之差，集水井的

有效水深为1.5m，通过格栅的水头损失为0.2m。集水井最高水位

1H取进水管水

位，进水管充满度为1，则：

mH6.202.08.0120

1=−+=，

m6.182-6.20

2==H

静扬程m4.116.18-30==

静H

水泵吸水管和压水管水头损失估算为1.6m，自由水头取1.0m，则水泵扬程为：

m140.16.14.110.15.1=++=++=

静HH

3.1.3 泵的选定

1、水泵型号选择

（1）选泵原则

选泵背先要滿足最高时供水工况的流最和扬险要求；在平均流量时,水泵应

在高效区运行;在最高与最低流量时水桑应能安全、稳定运行。所选水泵特性曲

合集下载

泵与泵站设计说明书

泵与泵站设计说明书

0

泵与泵站

课程设计说明书

1 目录

第1章 泵与泵站课程设计任务书 ............................................................................ 2

第2章 内容摘要 ....................................................................................................... 4

第3章 设计计算 ....................................................................................................... 5

............................................................................................................................... 5

............................................................................................................................... 5

............................................................................................................................... 6

......................................................................................................................... 6

输油泵站机泵控制系统设计 使用说明书

输油泵站机泵控制系统设计 使用说明书

1 软件编写

本设计软件采用C语言编写，使用Keil软件开发。Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。C51工具包的整体结构，uVision与Ishell分别是C51 for Windows和for Dos的集成开发环境(IDE），可以完成编辑、编译、连接、调试、仿真等整个开发流程。开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。然后分别由C51及C51编译器编译生成目标文件（.OBJ）。目标文件可由LIB51创建生成库文件，也可以与库文件一起经L51连接定位生成绝对目标文件(.ABS）。ABS文件由OH51转换成标准的Hex文件，以供调试器dScope51或tScope51使用进行源代码级调试，也可由仿真器使用直接对目标板进行调试，也可以直接写入程序存贮器如EPROM中。

2 电路设计

本设计电路设计使用Proteus软件。Proteus 软件是一款EDA 工具软件，Proteus 软件有近20年的历史，在全球广泛使用。它除了具有和其它EDA 工具一样的原理布图、PCB 自动或人工布线及电路仿真的功能外，它的电路是可以仿真交互的，可视化的，针对微处理器的应用，还可以直接在基于原理图的虚拟原型上编程，并实现软件源码级的实时调试，还可以看到运行后输入输出的效果，配合系统配置的虚拟仪器如示波器、逻辑分析仪等，可以测量仿真的波形及记录仿真数据。在不需要硬件设备投入的情况下，Proteus 软件可以建立完整的电子学习设计开发环境，缩短研发周期，且降低开发成本。

Proteus组合了高级原理布图、混合模式SPICE 仿真,PCB 设计以及自动布线来实现一个完整的电子设计系统。

功能模块:—个易用而又功能强大的ISIS 原理布图工具，PROSPICE 混合模型SPICE 仿真;，ARESPCB设计。

PROSPICE 仿真器的一个扩展PROTEUS VSM:便于包括所有相关的器件的基于微处理器设计的协同仿真。此外，还可以结合微控制器软件使用动态的键盘，开关，按钮，LED 甚至LCD 显示CPU 模型。

液压泵站设计说明书

液压泵站设计说明书

一、液压泵站的设计题目

1.1 系统参数：

系统的最高压力：25Mpa

系统的流量范围：4~12L/min

1.2. 系统工况及控制要求：

实现执行元件的换向、锁紧停止：

采用变量泵进行调速：

实现液压系统的卸荷：

1.3．设计要求：

确定液压传动系统方案、完成液压传动系统图设计：

完成电动机功率确定、液压元件选型、液压辅助元件选型：

完成液压泵站总图及主要零、部件图的设计：

设计说明书及图纸量达到课程设计大纲的要求:

二、液压泵站的设计基本原理与要求

液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。

2.1 设计步骤

液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。

1）确定液压执行元件的形式；

2）进行工况分析，确定系统的主要参数；

3）制定基本方案，拟定液压系统原理图；

4）选择液压元件

5）液压系统的性能验算；

6）绘制工作图，编制技术文件。

2.2 明确设计要求

设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。

1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等；

2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；

3）液压驱动机构的运动形式，运动速度；

4）各动作机构的载荷大小及其性质；

5）对调速范围、运动平稳性、转换精度等性能方面的要求；

6）自动化程序、操作控制方式的要求；

净水厂设计说明书、计算书

净水厂设计说明书、计算书

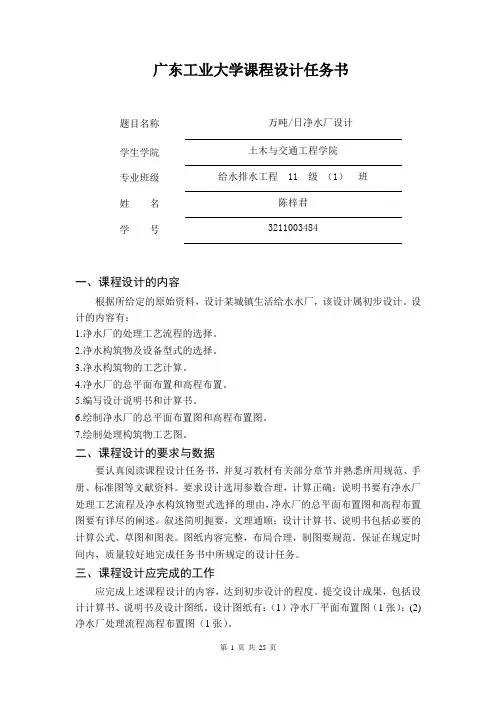

第 1 页 共 1 页 广东工业大学课程设计任务书
