微波技术基础

第一篇：微波技术基础

微波技术是指在微波频段内进行无线电波传输和工作的技术。微波频段的频率范围为300MHz至300GHz，是一种高频电磁波。微波技术应用广泛，包括通信、雷达、医疗成像、无线电视、卫星通信等方面。本篇文章主要介绍微波技术的基础知识。

1、微波的特点

微波的特点是波长短、频率高、传输能力强、穿透力强、反射和绕射能力弱。由于微波波长短，具有高频率和短时间间隔，相应的能量高，因此可以携带大量信息。微波具有很强的穿透力，可以穿透一些物质。但它对金属等导电材料的反射和绕射能力非常弱。

2、微波的应用

微波技术应用广泛，包括通信、雷达、医疗成像、无线电视、卫星通信等方面。其中，通信是微波技术应用最广的领域。无线电视也用到了微波技术，它具有大带宽和高清晰度等优点。雷达是一种利用微波波段特殊频率特性进行目标侦察和跟踪的技术。医疗成像是微波技术的另一个应用领域，例如计算机断层扫描，实现肿瘤发现和诊断。

3、微波的发射方式

微波发射方式包括波束走向和波束展宽两类。波束走向是指将微波束对准目标以达到传送信息的目的。波束展宽是指通过微波辐射，以实现信息的传输。微波发射方式的选择应根据不同的应用场景来确定，例如在通信中应选择波束走向，而在雷达中应选择波束展宽。

4、微波的传输损耗

微波在传输过程中会发生一定的损耗。导致这种损耗的原因主要包括传输路径的衰减、反射和绕射效应、电磁波散射等。传输路径的衰减是微波传输损耗最主要的原因。它可以通过加强发射功率、缩短传输距离、采用大口径天线等措施来降低影响。

5、微波天线

天线是微波技术的重要组成部分，它能将高频率的电磁波转换成物理信号，实现信息的传输。微波天线种类繁多，包括Horn天线、微带天线、反射天线、缝隙天线等。微波天线的使用应根据具体应用需求来选择。例如，在雷达中，反射天线和缝隙天线可以实现高精度的指向和定位，而微带天线则可以被制成很小的尺寸，方便安装和使用。

6、微波放大器

微波放大器的作用是放大微波信号，以便在传输中降低信号衰减。通常，微波放大器采用倍频器、混频器等技术，通过级联实现信号的放大。微波放大器的种类繁多，常见的包括双极晶体管放大器、场效应管放大器等。微波放大器应根据具体应用场景和放大要求来选择。

本篇文章主要介绍了微波技术的基础知识，包括微波的特点、应用、发射方式、传输损耗、天线和放大器。深入了解微波技术，有助于我们更好地利用它来实现信息传输、目标跟踪等应用需求。

第二篇：微波技术的应用

微波技术是一种高频无线电技术，具有波长短、频率高、穿透力强、传输能力强等特点。它已经广泛应用于通信、雷达、医疗成像、无线电视、卫星通信等领域。本篇文章主要介绍微波技术的应用。

1、通信

通信是微波技术应用最广泛的领域之一。微波通信可以分为卫星通信和地面无线电通信。卫星通信是通过卫星将信号传输到地面接收器，可以实现全球范围内的通讯。地面无线电通信则是通过微波传递信号进行通信，具有高速、高清晰度等特点。

2、雷达

雷达是一种利用微波波段特殊频率特性进行目标侦察和跟踪的技术，主要应用于军事领域。雷达通过向目标发射微波脉冲，利用回波信号来确定目标的位置和性质。雷达具有高精度、高速度等特点，可以在恶劣的天气条件下使用。

3、医疗成像

微波技术在医学领域的应用主要是用于医疗成像和治疗。例如，计算机断层扫描（CT）等设备利用微波成像技术，可以实现肿瘤发现和诊断，大大提高了医疗诊断的精度和效率。

4、无线电视

无线电视是利用微波传输技术进行信号传输的电视。传统的有线电视需要铺设电缆，在传输上存在较大的限制。无线电视采用微波技术，可以实现高清晰度、大带宽等特点，节省铺设成本，且方便传播。

5、卫星通信

卫星通信是通过卫星进行无线传输，已成为现代通讯的重要手段。卫星通信应用广泛，包括军事、民用、商业等领域。卫星通信具有覆盖范围广、传输速度快等优点，可以实现遥感、应急通讯、GPS导航等功能。

6、天气预报

气象雷达是一种利用微波进行气象探测的技术。通过对微波回波信号的探测和分析，可以实现气象数据的收集和分析。气象雷达可以对降雨情况、风速等天气信息进行探测和预报，为人们的生活和工作提供重要的参考和帮助。

本篇文章主要介绍了微波技术的应用，包括通信、雷达、医疗成像、无线电视、卫星通信和天气预报等领域应用。微波技术的广泛应用，为人们的生活和工作带来了诸多的便利和帮助，同时也为各企业带来了重要发展机遇。

合集下载

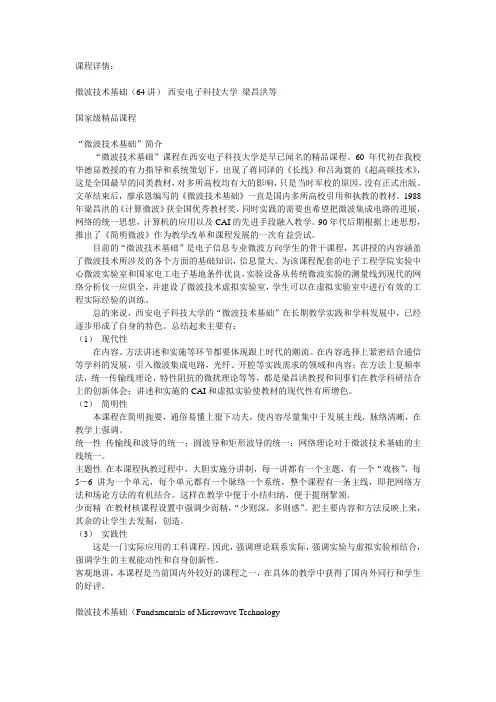

微波技术基础(目录大纲)

微波技术基础(目录大纲)

课程详情：

微波技术基础（64讲）-西安电子科技大学 梁昌洪等

国家级精品课程

“微波技术基础”简介

“微波技术基础”课程在西安电子科技大学是早已闻名的精品课程。60年代初在我校毕德显教授的有力指导和系统策划下，出现了蒋同泽的《长线》和吕海寰的《超高频技术》，这是全国最早的同类教材，对多所高校均有大的影响，只是当时军校的原因，没有正式出版。文革结束后，廖承恩编写的《微波技术基础》一直是国内多所高校引用和执教的教材。1988年梁昌洪的《计算微波》获全国优秀教材奖，同时实践的需要也希望把微波集成电路的进展，网络的统一思想，计算机的应用以及CAI的先进手段融入教学。90年代后期根据上述思想，推出了《简明微波》作为教学改革和课程发展的一次有益尝试。

目前的“微波技术基础”是电子信息专业微波方向学生的骨干课程，其讲授的内容涵盖了微波技术所涉及的各个方面的基础知识，信息量大。为该课程配套的电子工程学院实验中心微波实验室和国家电工电子基地条件优良，实验设备从传统微波实验的测量线到现代的网络分析仪一应俱全，并建设了微波技术虚拟实验室，学生可以在虚拟实验室中进行有效的工程实际经验的训练。

总的来说，西安电子科技大学的“微波技术基础”在长期教学实践和学科发展中，已经逐步形成了自身的特色。总结起来主要有：

（1） 现代性

在内容、方法讲述和实施等环节都要体现跟上时代的潮流。在内容选择上紧密结合通信等学科的发展，引入微波集成电路，光纤、开腔等实践需求的领域和内容；在方法上复频率法，统一传输线理论，特性阻抗的微扰理论等等，都是梁昌洪教授和同事们在教学科研结合上的创新体会；讲述和实施的CAI和虚拟实验使教材的现代性有所增色。

（2） 简明性

本课程在简明扼要，通俗易懂上狠下功夫，使内容尽量集中于发展主线，脉络清晰，在教学上强调。

统一性 传输线和波导的统一；圆波导和矩形波导的统一；网络理论对于微波技术基础的主线统一。

微波技术基础试卷A答案

微波技术基础试卷A答案

一、填空题（每空2分，共40分）

1．入射、反射 2．终端、0/4z。3． 电压波腹点、电压波节点

4．TEM、TE 、TM 5．TE10、 TE11、高通 6阻抗参量．转移参量 散射参量

7．Z12＝Z21、S12=S21 8. 行波状态、驻波状态、行驻波状态

二、简答题

三、解答： （1） 由 010110.2,1.51LLLLLZZZZ

即B-C段传输行驻波，ZL< Z01得出：C为电压波节点，B为电压波腹点。（2分）

= Z012/ ZL=900欧姆。 （2分）

ZinB＝ZlinB//R=450欧姆＝Z01

即 A-B段传输行波。 （2分）

由 ZinA= ZinA 得出：

A4501AAUVI

A-B段：

BAinAinB4501AZZ450ABUUVII

（2分）

B-C段：

BmaxmaxminBminCmaxminmaxLinBminL450c300V0.5A2I0.75ARZ900RZ400UUVUUUIIII

振幅|V(d)|、|I(d)|、|Zin(d)|随d的变化图 （6分）

（2）负载吸收的总功率为 ： AA1PUI225W2

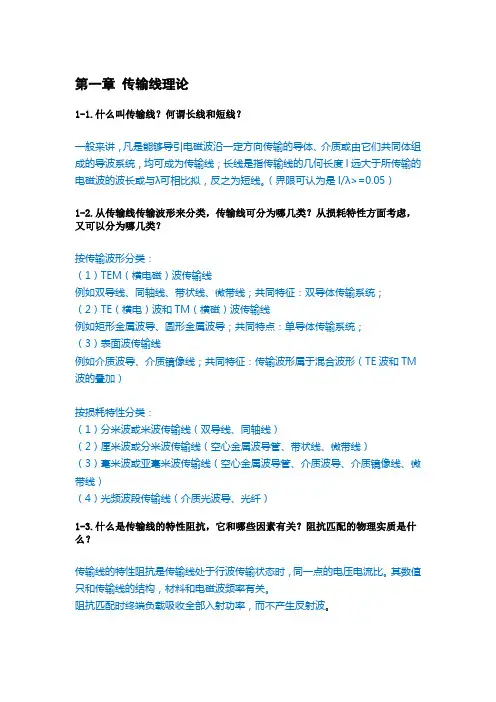

微波技术基础 简答题整理

微波技术基础 简答题整理

第一章 传输线理论

1-1.什么叫传输线？何谓长线和短线？

一般来讲，凡是能够导引电磁波沿一定方向传输的导体、介质或由它们共同体组成的导波系统，均可成为传输线；长线是指传输线的几何长度l远大于所传输的电磁波的波长或与λ可相比拟，反之为短线。（界限可认为是l/λ>=0.05）

1-2.从传输线传输波形来分类，传输线可分为哪几类？从损耗特性方面考虑，又可以分为哪几类？

按传输波形分类：

（1）TEM（横电磁）波传输线

例如双导线、同轴线、带状线、微带线；共同特征：双导体传输系统；

（2）TE（横电）波和TM（横磁）波传输线

例如矩形金属波导、圆形金属波导；共同特点：单导体传输系统；

（3）表面波传输线

例如介质波导、介质镜像线；共同特征：传输波形属于混合波形（TE波和TM波的叠加）

按损耗特性分类：

（1）分米波或米波传输线（双导线、同轴线）

（2）厘米波或分米波传输线（空心金属波导管、带状线、微带线）

（3）毫米波或亚毫米波传输线（空心金属波导管、介质波导、介质镜像线、微带线）

（4）光频波段传输线（介质光波导、光纤）

1-3.什么是传输线的特性阻抗，它和哪些因素有关？阻抗匹配的物理实质是什么？

传输线的特性阻抗是传输线处于行波传输状态时，同一点的电压电流比。其数值只和传输线的结构，材料和电磁波频率有关。

阻抗匹配时终端负载吸收全部入射功率，而不产生反射波。

1-4.理想均匀无耗传输线的工作状态有哪些？他们各自的特点是什么？在什么情况的终端负载下得到这些工作状态？

（1）行波状态：

0ZZL，负载阻抗等于特性阻抗（即阻抗匹配）或者传输线无限长。

终端负载吸收全部的入射功率而不产生反射波。在传输线上波的传播过程中，只存在相位的变化而没有幅度的变化。

（2）驻波状态：

终端开路，或短路，或终端接纯抗性负载。

电压，电流在时间，空间分布上相差π/2，传输线上无能量传输，只是发生能量交换。传输线传输的入射波在终端产生全反射，负载不吸收能量，传输线沿线各点传输功率为0.此时线上的入射波与反射波相叠加，形成驻波状态。

微波技术基础

微波技术基础

摘要

本文主要介绍了微波的基础知识，在第一章中介绍了微波的概念、基本特点以及微波在民用和军事上的应用，在第二章中介绍了微波传输线理论，主要介绍了10TE型波的理论和传输特性。

This paper describes the basics of microwave in the microwave first chapter

introduces the concept of the basic characteristics and microwave in the

civilian and military applications, in the second chapter describes the

microwave transmission line theory, introduces the theory and the type of

wave Transmission characteristics.

微波技术基础

第一章 微波简介

1.1 什么是微波

微波是频率非常高的电磁波，就现代微波理论的研究和发展而论，微波是指频率从GHzMHz3000~300的电磁波，其相应的波长从1m~0.1mm，这段电磁频谱包括分米波（频率从300MHz~3000MHz），厘米波（频率从3GHz~30GHz），毫米波（频率从30GHz~300GHz）和亚毫米波（频率从300GHz~3000GHz）四个波段。

下图为电磁波谱分布图：

1.2微波的基本特点

1.似光性和似声性

微波波段的波长和无线电设备的线长度及地球上的一般物体的尺寸相当或小的多，当微波辐射到这些物体上时，将产生显著地反射、折射，这和光的反射折射一样。同时微波的传播特性也和几何光学相似，能够像光线一样直线传播和容易集中，即具有似光性。这样利用微波就能获得方向性极好、体积小的天线设

备，用于接收地面上或宇宙空间中各种物体发射或反射的微弱信号，从而确定该物体的方向和距离，这就是雷达及导航技术的基础。
