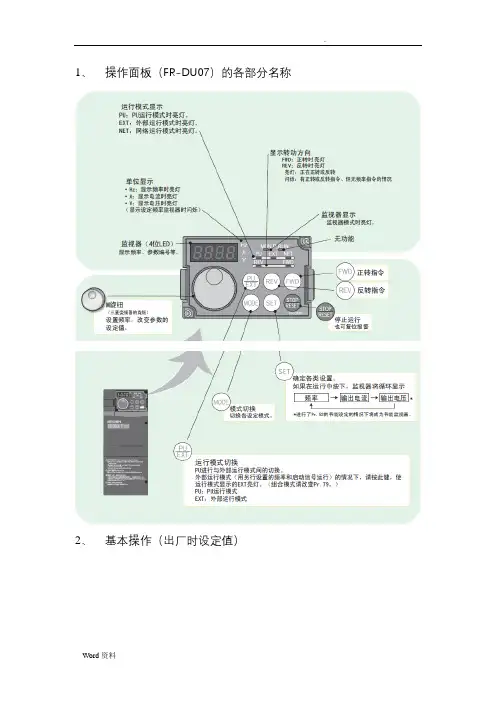

Word资料 1、 操作面板（FR-DU07）的各部分名称
2、 基本操作（出厂时设定值） .
Word资料
3、 端子接线图 .
Word资料
4、 操作实例 .
Word资料
5、 网络通讯启动模式选择. 参见（三菱通用变频器P106页）
变频器为DP总线网络通讯，Pr.79变更为0
Pr.340变更为10，请断电重启变频器，变频器切换为Net模式
功能 参数 名称 单位 初始值 范围 内容
DP网络运行模式 340 通讯启动模式选择 1 0 0 根据Pr.79的设定
1，2 网络运行模式开始。在设定值为“2”的情况下发生瞬时停电，可以维持瞬时停电前的运行状态
10，12 网络运行模式开始。可通过操作面板切换PU运行模式与网络运行模式。
在设定值为“12”的情况下发生了瞬时停电，可以维持瞬时停电前的运行状态
6、 参数写入选择 .参见（三菱通用变频器P106页）
.
Word资料 Pr.77变更为2
变频器运行正常后变更为1
功能 参数 名称 单位 初始值 范围 内容
防止参数值被意外改写 77 参数写入选择 1
0
0
仅限于停止时可以写入
1 不可写入参数
2 可以在所有运行模式中不受运行状态限制地写入参数
7、 设置输出频率上限下限 .参见（三菱通用变频器P58页）
Pr.1上限频率变更为50Hz
功能 参数 名称 单位 初始值 范围 内容
上限频率 1 上限频率 0.01Hz 120Hz

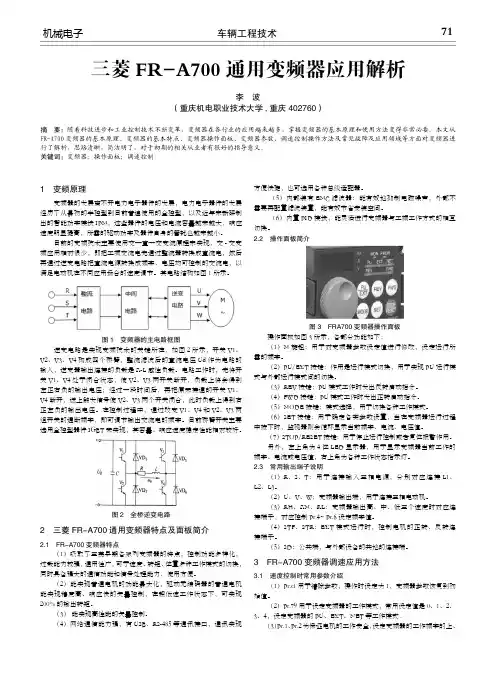

车辆工程技术71机械电子
1 变频原理
变频器的发展离不开电力电子器件的发展，电力电子器件的发展
经历了从最初的半控型到目前普遍使用的全控型，以及近年来新研制
出的智能功率模块IPM，这些器件的电压和电流容量越来越大，响应
速度明显提高，所需的驱动功率及器件自身的管耗也越来越小。
目前的变频技术主要使用交—直—交变流原理来实现，交-交变
频应用相对很少，即把工频交流电先通过整流器转换成直流电，然后
再通过逆变电路把直流电源转换成频率、电压均可控制的交流电，以
满足电动机在不同应用场合的速度调节。其电路结构如图1所示。
图1 变频器的主电路框图
逆变电路是实现变频技术的关键所在，如图2所示，开关V1、
V2、V3、V4构成四个桥臂，整流滤波后的直流电压Ud作为电路的
输入，逆变器输出连接的负载是R-L感性负载。电路工作时，先将开
关V1、V4处于闭合状态，使V2、V3两开关断开，负载上将会得到
左正右负的输出电压；经过一段时间后，再把原来接通的开关V1、
V4断开，送上触发信号使V2、V3两个开关闭合，此时负载上得到右
正左负的输出电压。在控制过程中，通过改变V1、V4和V2、V3两
组开关的通断频率，即可调节输出交流电的频率。目前桥臂开关主要
选用全控型器件IGBT来实现，其容量、响应速度稳定性能相对较好。
图2 全桥逆变电路
2 三菱FR-A700通用变频器特点及面板简介
2.1 FR-A700变频器特点
（1）吸取了三菱早期各系列变频器的特点，控制功能多样化，
过载能力较强，通用性广，可于速度、转矩、位置多种工作模式的切换，
同时具备强大的通信功能和信号处理能力，使用方便。
（2）能实现普通电机的功能最大化，驱动无编码器的普通电机
能实现精度高、响应快的矢量控制，在超低速工作状态下，可实现
200%的输出转矩。
（3） 能实现高性能的矢量控制。
（4）网络通信能力强，有USB、RS-485等通讯接口，通讯实现方便快捷，也可选用各种总线适配器。
精品文档
精品文档 1、 操作面板（FR-DU07）的各部分名称
2、 基本操作（出厂时设定值） 精品文档
精品文档
3、 端子接线图 精品文档
精品文档
4、 操作实例 精品文档
精品文档
5、 网络通讯启动模式选择. 参见（三菱通用变频器P106页）
变频器为DP总线网络通讯，Pr.79变更为0
Pr.340变更为10，请断电重启变频器，变频器切换为Net模式
功能 参数 名称 单位 初始值 范围 内容
DP网络运行模式 340 通讯启动模式选择 1 0 0 根据Pr.79的设定
1，2 网络运行模式开始。在设定值为“2”的情况下发生瞬时停电，可以维持瞬时停电前的运行状态
10，12 网络运行模式开始。可通过操作面板切换PU运行模式与网络运行模式。
在设定值为“12”的情况下发生了瞬时停电，可以维持瞬时停电前的运行状态
6、 参数写入选择 .参见（三菱通用变频器P106页） 精品文档
精品文档 Pr.77变更为2
变频器运行正常后变更为1
功能 参数 名称 单位 初始值 范围 内容
防止参数值被意外改写 77 参数写入选择 1
0
0
仅限于停止时可以写入
1 不可写入参数
2 可以在所有运行模式中不受运行状态限制地写入参数
7、 设置输出频率上限下限 .参见（三菱通用变频器P58页）
Pr.1上限频率变更为50Hz
功能 参数 名称 单位 初始值 范围 内容
上限频率 1 上限频率 0.01Hz 120Hz
0~120 Hz 设定输出频率的上限。
*根据变频器容量不同而不同
Pr.2上限频率变更为0Hz
功能 参数 名称 单位 初始值 范围 内容
下限频率 2 下限频率 0.01Hz 0 Hz 0~120 Hz 设定输出频率的下限
8、 运行模式选择 . 参见（三菱通用变频器P60，P106页）
变频器为网络模式运行时，变更为0
变频器为外部端子运行时，变更为2
功能 参数 名称 单位 初始值 范围 内容
1、 操作面板（FR-DU07）的各部分名称
2、 基本操作（出厂时设定值）
3、 端子接线图
4、 操作实例
5、 网络通讯启动模式选择. 参见（三菱通用变频器P106页）
变频器为DP总线网络通讯，Pr.79变更为0
Pr.340变更为10，请断电重启变频器，变频器切换为Net模式
功能 参数 名称 单位 初始值 范围 内容
DP网络运行模式 340 通讯启动模式选择 1 0 0 根据Pr.79的设定
1，2 网络运行模式开始。在设定值为“2”的情况下发生瞬时停电，可以维持瞬时停电前的运行状态
10，12 网络运行模式开始。可通过操作面板切换PU运行模式与网络运行模式。
在设定值为“12”的情况下发生了瞬时停电，可以维持瞬时停电前的运行状态
6、 参数写入选择 .参见（三菱通用变频器P106页）
Pr.77变更为2
变频器运行正常后变更为1
功能 参数 名称 单位 初始值 范围 内容
防止参数值被意外改写 77 参数写入选择 1 0 0 仅限于停止时可以写入
1 不可写入参数
2 可以在所有运行模式中不受运行状态限制地写入参数
7、 设置输出频率上限下限 .参见（三菱通用变频器P58页）
Pr.1上限频率变更为50Hz
功能 参数 名称 单位 初始值 范围 内容
上限频率 1 上限频率 0.01Hz 120Hz 0~120 Hz 设定输出频率的上限。
*根据变频器容量不同而不同
Pr.2上限频率变更为0Hz
功能 参数 名称 单位 初始值 范围 内容
下限频率 2 下限频率 0.01Hz 0 Hz 0~120 Hz 设定输出频率的下限
8、 运行模式选择 . 参见（三菱通用变频器P60，P106页）
变频器为网络模式运行时，变更为0
变频器为外部端子运行时，变更为2
功能 参数 名称 单位 初始值 范围 内容
运行模式选择 79 运行模式选择 1 0 0 外部/PU切换模式
1 PU运行模式固定
