风荷载计算步骤

  • 格式：docx
  • 大小：3.35 KB
  • 文档页数：2

风荷载计算步骤

风荷载是指风对建筑物或结构物产生的力的作用，是结构设计中必须考虑的重要因素之一。正确计算风荷载可以确保建筑物的安全性和稳定性。下面将介绍风荷载计算的步骤。

1. 确定设计风速：首先需要确定设计风速，设计风速是指建筑物所在地区的设计标准风速。一般根据地理位置和气象数据进行确定，以保证建筑物在最不利的气象条件下仍能安全运行。

2. 确定风荷载标准：根据国家相关规范和标准，确定适用的风荷载标准。不同类型的建筑物和结构物有不同的风荷载标准，如住宅建筑、工业厂房、大跨度桥梁等。

3. 确定风荷载系数：根据风荷载标准，确定适用的风荷载系数。风荷载系数是考虑不同部位、不同形状和不同高度的建筑物所受风荷载的系数。一般包括静阵风荷载系数、动阵风荷载系数、局部风压系数等。

4. 确定风荷载作用方向：根据建筑物或结构物的形状和方向，确定风荷载的作用方向。一般将风荷载分为垂直方向和水平方向的作用。

5. 计算垂直方向风荷载：根据建筑物或结构物的面积和垂直方向风荷载系数，计算垂直方向的风荷载。垂直方向风荷载一般作用于建筑物的屋面、墙面等垂直结构。

6. 计算水平方向风荷载：根据建筑物或结构物的形状和水平方向风荷载系数，计算水平方向的风荷载。水平方向风荷载一般作用于建筑物的梁、柱、桁架等水平结构。

7. 考虑风荷载组合：在设计中，需要考虑不同作用方向的风荷载同时作用时的情况。根据设计标准的要求，计算不同组合情况下的风荷载。

8. 结构分析和验算：根据计算得到的风荷载，在结构分析中考虑其作用，进行结构的强度和稳定性验算。确保建筑物或结构物在风荷载作用下具有足够的安全性和稳定性。

以上就是风荷载计算的基本步骤。在实际工程中，还需要考虑其他因素，如地形、建筑物周围环境、建筑物的特殊形状等。风荷载计算是结构设计的重要内容，合理计算风荷载可以为建筑物的安全运行提供保障。

合集下载

风荷载计算

风荷载计算

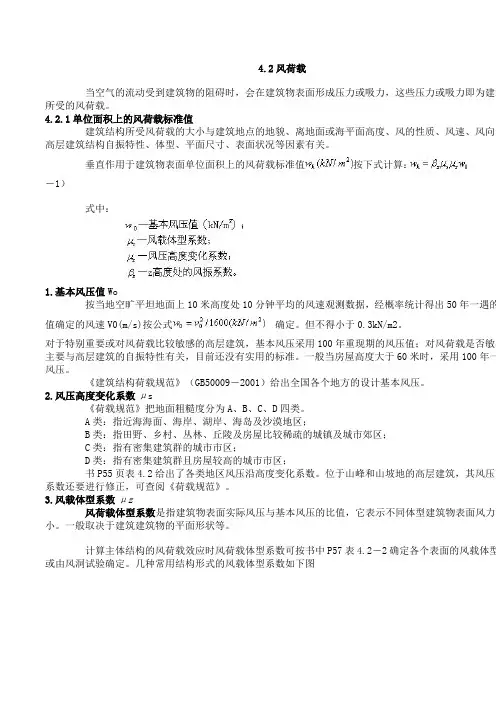

4.2风荷载

当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑所受的风荷载。

4.2.1单位面积上的风荷载标准值

建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算： （－1）

式中：

1.基本风压值Wo

按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的值确定的风速V0(m/s)按公式 确定。但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感主要与高层建筑的自振特性有关，目前还没有实用的标准。一般当房屋高度大于60米时，采用100年一风压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μs

《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；

B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；

C类：指有密集建筑群的城市市区；

D类：指有密集建筑群且房屋较高的城市市区；

书P55页表4.2给出了各类地区风压沿高度变化系数。位于山峰和山坡地的高层建筑，其风压高系数还要进行修正，可查阅《荷载规范》。

3.风载体型系数μz

风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的小。一般取决于建筑建筑物的平面形状等。

计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型或由风洞试验确定。几种常用结构形式的风载体型系数如下图

风荷载计算办法与步骤

风荷载计算办法与步骤

页眉内容

页脚内容 1

2 风荷载

当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

2.1

2.2 单位面积上的风荷载标准值

建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值（KN/m²）按下式计算：

风荷载标准值（kN/m2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压

2.2.1

2.2.2 基本风压

按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 确定数值大小，但不得小于0.3kN/m2，其中的单位为t/m³，单位为kN/m2。

也可以用公式计算基本风压的数值，也不得小于0.3kN/m2。

2.2.3

2.2.4 风压高度变化系数

风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。规范以B类地面粗糙程度页眉内容

页脚内容 作为标准地貌，给出计算公式。

粗糙度类别

A

B

C

D

300

350

450

500

0.12

0.15

0.22

0.3

场地确定之后上式前两项为常数，于是计算时变成下式：

2.2.5

2.2.6 风荷载体形系数

1）单体风压体形系数

（1）圆形平面；

（2）正多边形及截角三角平面，n为多边形边数；

页眉内容

页脚内容 （3）高宽比的矩形、方形、十字形平面；

（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比的十字形、高宽比，长宽比的矩形、鼓形平面；

（5）未述事项详见相应规范。

2）群体风压体形系数

详见规范规程。

3）局部风压体形系数

檐口、雨棚、遮阳板、阳台等水平构件计算局部上浮风荷载时，不宜小于2.0。未述事项详见相应规范规程。

风荷载计算 2

风荷载计算 2

刚架构件风荷载

计算

验算规范轻钢规程

基本风压 w0=0.47kN/m2

风压计算值 w=0.4935kN/m2

受荷宽度 b=7.5m地面粗糙度:B

计算构件编号体型系数离地高度μz荷载计算值(kN/m)

10.25221.2841.19

21.00241.3184.88

30.65121.0562.54

40.55131.0842.21

5000.00离地面高度24h1=20u1=1.25地面粗糙度:Bh2=30u2=1.42

μz=1.318

辅助栏：

h0h1h2

离地面高度(m)222030

ABCD242030

51.171.000.740.62121015

101.381.000.740.62131015

151.521.140.740.620

201.631.250.840.62

301.801.421.000.62

401.921.561.130.73

502.031.671.250.84

602.121.771.350.93风高变化系数 μz

地面粗糙度类别μ1μ2μz

1.251.421.284

1.251.421.318

11.141.056

11.141.084

风荷载计算解析

风荷载计算解析

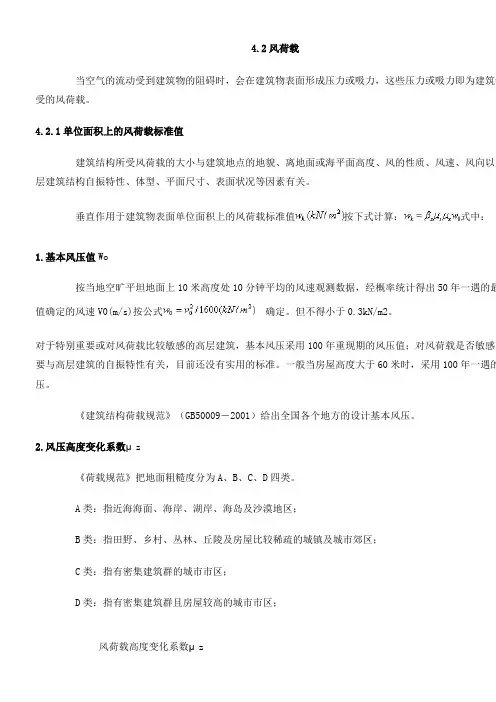

4.2风荷载

当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物受的风荷载。

4.2.1单位面积上的风荷载标准值

建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：

1.基本风压值Wo

按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最值确定的风速V0(m/s)按公式 确定。但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感，要与高层建筑的自振特性有关，目前还没有实用的标准。一般当房屋高度大于60米时，采用100年一遇的压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μz

《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；

B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；

C类：指有密集建筑群的城市市区；

D类：指有密集建筑群且房屋较高的城市市区；

风荷载高度变化系数μz 高度（m) 地面粗糙类别

A B C D

5 1.17 1.00 0.74 0.62

10 1.38 1.00 0.74 0.62

15 1.52 1.14 0.74 0.62 计算公式

20 1.63 1.25 0.84 0.62 A类地区=1.379(z/10)0.24

30 1.80 1.42 1.00 0.62 B类地区= (z/10)0.32

40 1.92 1.56 1.13 0.73 C类地区=0.616(z/10)0.44
