互换性试题及答案

  • 格式：doc
  • 大小：199.00 KB
  • 文档页数：10

。

精选资料，欢迎下载 福建农林大学考试试卷 （ ）卷

200 ——200 学年第 学期

课程名称： 互换性与技术测量 考试时间 120分钟

专业 年级 班 学号 姓名

题 号 一 二 三 四 五 六 七 总 得 分

得 分

评卷人签字 复核人签字

得分 一．是非题（每小题1分，共10分）

对的打“×”、错的打“√”

1．为了实现互换性，零件的公差应规定得越小越好。 （ ）

2．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。 （ ）

3．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。 （ ）

4．图样标注mm的轴，加工得愈靠近基本尺寸就愈精确。 （ ）

5．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（ ）

6．某孔标注为Ф100006.0047.0 E ，今测得该孔各横截面形状正确，实际尺寸处处皆为100.003mm，轴线直线度误差为Ф0.004mm，则该孔是合格。 （ T ）

7．采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就不会超越给出的理想边界。

（ F ）

8．圆柱度公差带的形状是一个圆柱。 ( F )

9．高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。 （ ）

10．Ra、Rz、Ry是与微面不平高度特性有关的参数，一般情况下，Ra和Rz可以任意选用，在常用的参数值范围内，国际推荐优先选用Ra。 （ ）

得分 二．选择题（每小题2分，共20分）

（请把正确的选项填在括号内）

1．标准公差值与_____有关 。 （ ）

Ａ、基本尺寸和公差等级； Ｂ、基本尺寸和基本偏差;

Ｃ、公差等级和配合性质； Ｄ、基本偏差和配合性质 。

精选资料，欢迎下载 2．最大实体尺寸是_____的统称 。 （ ）

Ａ、minD和mind； Ｂ、maxD和maxd ； Ｃ、mind和maxD； Ｄ、maxd和minD

3、齿轮分度圆齿厚偏差主要影响齿轮传动的 。 （ ）

A、传递运动的准确性 B、传动平稳性

C、承载能力 D、齿厚侧隙

4、径向全跳动公差带的形状和 公差带形状相同。 （ ）

A、圆度 B、圆柱度

C、同轴度 D、位置度

5、国标规定优先选用基孔制配合，是 。 ( )

A、因为孔比轴难加工 B、为了减少孔和轴的公差带数量

C、为了减少一定尺寸孔用刀、量具的规格数量

6、当轴的基本偏差为 时，与H基准孔配合形成间隙配合。 ( )

A、a～h B、j～n C、p～z D、za～zc

7、平键联结中，键宽与键槽宽的配合应采用 。 ( )

A、基孔制 B、基轴制

C、基孔制或基轴制 D、基孔制和非基轴制

8、某配合的最大间隙为+25μm，配合公差为40μm，则该配合是 。 （ ）

A、间隙配合 B、过渡配合

C、过盈配合 D、过渡配合或过盈配合

9．光滑极限量规止规的设计尺寸应为工件的 。 （ ）

Ａ、最大极限尺寸； Ｂ、最小极限尺寸；Ｃ、最大实体尺寸； Ｄ、最小实体尺寸

10、在取样长度范围内，被测轮廓线上各点至基准线的距离的算术平均值，记为 。 （ ）

A、Ra B、Ry C、Rz D、Sm

得分 三．填空题（每空1分，共18分）

1．已知7100m的上偏差为+0.048，下偏差为+0.013，100的IT6级公差值为0.022，那么1006m的上偏差为 ，下偏差为 。

2．同一零件上，工作表面的粗糙度参数值_ _非工作表面的粗糙度参数值(填“大于”或“小于”)。

3．标准规定，第Ⅰ公差组的检验组用来检定齿轮的 ；第Ⅱ公差组的检验组用来检定齿轮的 ；第Ⅲ公差组的检验组用来检定齿轮的 。 。

精选资料，欢迎下载 4. 图样上规定健槽对轴的对称度公差为0.05mm，则该键槽中心偏离轴的轴线距离不得大于

mm。

5．检验φ023.0023.055mm轴用的光滑极限量规通规的基本尺寸为 mm，止规的基本尺寸为

mm。

6．滚动轴承国家标准将内圈内径的公差带规定在零线的 。

7．一销轴尺寸标注如图2.14所示，试按要求填空，并填表。

（1）销轴的局部实际尺寸必须在 mm至 mm之间。

（2）当销轴的直径为最大实体尺寸 __ ___mm时，允许的轴线直线度误差为 __ __ mm。

此时，销轴为一个Φ10mm的 。

（3）填表

（mm）

单一要素实际尺寸 销轴轴线的直线度公差

Φ10

Φ9.995

Φ9.985

得分 四．根据下列要求和说明，在零件图中进行标注。

（共9分）

（1）φ30K7和φ50M7采用包容原则。

（2）底面F的平面度公差为0．02mm；φ30K7孔和φ50M7孔的内端面对它们的公共轴线的圆跳动公差为0．04 mm。

（3）φ30K7孔和φ50M7孔对它们的公共轴线的同轴度公差为0．03mm。

（4） 6-φ11H10对φ50M7孔的轴线和F面的位置度公差为0．05mm，被测要素的位置度公差应用最大实体要求。 。

精选资料，欢迎下载

得分 五．指出下图中形位公差的标注错误，并加以改正(不允许改

变形位公差的特征符号)。（共6分）

得分 六．简答题

（每小题6分，共18分）

1．齿轮传动的使用要求有哪些？产生齿轮加工误差的主要因素有哪些？

。

精选资料，欢迎下载

2．简述光滑极限量规的设计原则。

3．根据下图中形位公差的标注，回答下列问题：零件采用的是什么公差原则？当外圆实际尺寸为φ42.02mm，同轴度误差为0.015mm时，工件是否合格。为什么？

。

精选资料，欢迎下载

得分 七．计算题（共15分）

基本尺寸为φ30mm的孔、轴配合，要求用基孔制，Xmax=+0.027mm,Ymax=－0.030mm，试选择合适的配合，并画出公差带图。

福建农林大学考试试卷 （ ）卷

200 ——200 学年第

学期

课程名称： 互换性与技术测量 考试时间 120分钟

专业 年级 班 学号 姓名

题 号 一 二 三 四 五 六 七 总 得 分

得 分

评卷人签字 复核人签字

得分 一．是非题（每小题1.5分，共15分）

对的打“×”、错的打“√”

1．（× ）；2．（× ）；3．（× ）；4.（× ）；5．（× ）；6．（√ ）；7．（ ×）；8． (× )；

9．（× ）；10．（√）

得分 二．选择题（每小题2分，共20分）

（请把正确的选项填在括号内）

1．（ A ）；2．（ D ） ；3.（D ）；4.（ B ）；5.( A、C )；6.( A )；7.( B )；8.（ B ）；9.（ D ）；10.（A ）

得分 三．填空题（每空1分，共18分）

1． +0.035 +0.013 ；

合集下载

互换性试题及答案

互换性试题及答案

（A）卷 08/09 学年第 一 学期 班级： 姓名： 学号：

…………………………………装……………………………订…………………………线………….………………………………

一、 填空题（共24分，每空1分）

1、零部件的 互换性 就是指装配时从制成的同一规格的零部件中任取一件，不需要任何 挑选或修配 ，就能与其它零部件组成一台机器并达到规定的使用功能要求。零件几何量在某一规定范围内变动，以保证同一规格零件彼此充分近似，这个允许变动的范围叫做公差 。

2、国标GB/T321-1980《优先数和优先数系》规定 十进制等比数列 为优先数系，并规定五个系列，其中R20的公比q20=2010。

3、量块按制造精度分为 五 级，按检定精度分为 六 等。在组合尺寸时，为保证精度一般不超过 4 块 。

4、一轴φ80m6的下偏差为+0.011mm，而φ80m7的公差值IT7=30μm ，其下偏差为 +0.011 mm，上偏差为 +0.041 mm。

5、利用同一加工方法，加工φ50H7孔和φ100H7孔，两孔的加工难易程度 相同 ；加工φ50H7孔和φ100H6孔，两孔的加工难易程度 前者小，后者大 。

6、孔和轴的公差带由 标准公差 系列使其大小标准化，由 基本偏差 系列使其位置标准化。

7、定位公差可综合控制被测要素的 形状 误差、 方向 误差和 位置 误差。

8、孔的最大实体尺寸是其 最小 极限尺寸，孔的最小实体尺寸是其 最大 极限尺寸。

9、圆度公差带的形状为半径差为t的 两同心圆之间的 区域。

10、测量)(7400025.0h轴（加工后尺寸为偏态分布，偏向其最大实体尺寸一边）时，其上验收极限Ks= 39.9975 mm，下验收极限

互换性与测量技术基础试题答案

互换性与测量技术基础试题答案

自考及各类其他考试历年试题免费免注册下载 超过2万套word文档试题和答案

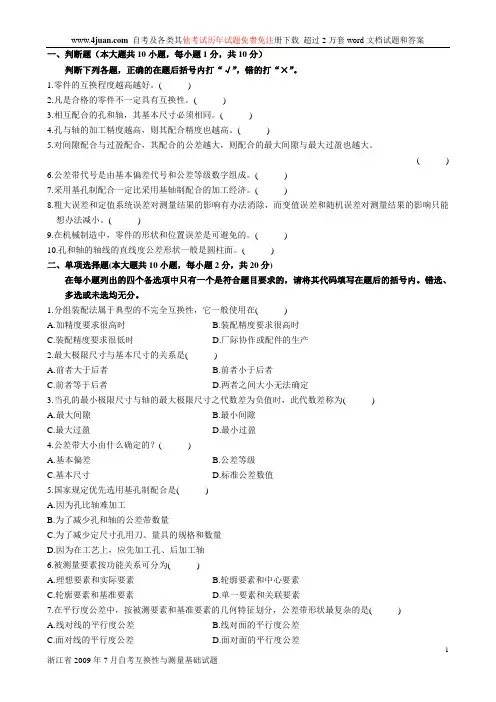

浙江省2009年7月自考互换性与测量基础试题 1 一、判断题（本大题共10小题，每小题1分，共10分）

判断下列各题，正确的在题后括号内打“√”，错的打“×”。

1.零件的互换程度越高越好。( )

2.凡是合格的零件不一定具有互换性。( )

3.相互配合的孔和轴，其基本尺寸必须相同。( )

4.孔与轴的加工精度越高，则其配合精度也越高。( )

5.对间隙配合与过盈配合，其配合的公差越大，则配合的最大间隙与最大过盈也越大。

( )

6.公差带代号是由基本偏差代号和公差等级数字组成。( )

7.采用基孔制配合一定比采用基轴制配合的加工经济。( )

8.粗大误差和定值系统误差对测量结果的影响有办法消除，而变值误差和随机误差对测量结果的影响只能想办法减小。( )

9.在机械制造中，零件的形状和位置误差是可避免的。( )

10.孔和轴的轴线的直线度公差形状一般是圆柱面。( )

二、单项选择题(本大题共10小题，每小题2分，共20分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.分组装配法属于典型的不完全互换性，它一般使用在( )

A.加精度要求很高时 B.装配精度要求很高时

C.装配精度要求很低时 D.厂际协作或配件的生产

2.最大极限尺寸与基本尺寸的关系是( )

A.前者大于后者 B.前者小于后者

C.前者等于后者 D.两者之间大小无法确定

3.当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为( )

A.最大间隙 B.最小间隙

C.最大过盈 D.最小过盈

4.公差带大小由什么确定的？( )

A.基本偏差 B.公差等级

互换性试题

互换性试题

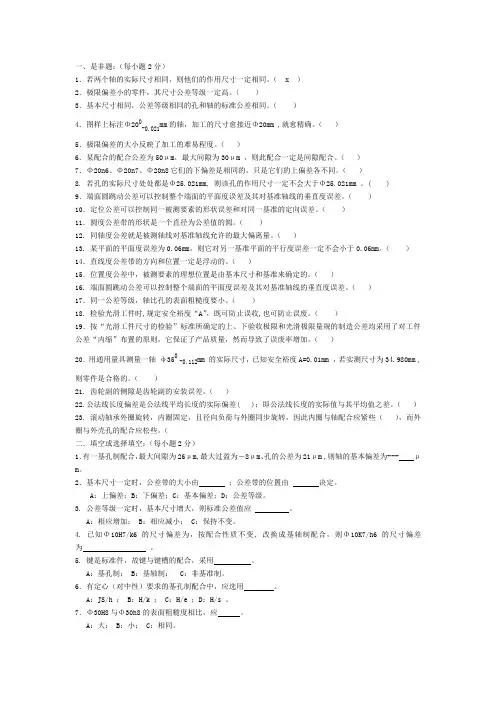

一、是非题：（每小题2分）

1．若两个轴的实际尺寸相同，则他们的作用尺寸一定相同。（ x ）

2．极限偏差小的零件，其尺寸公差等级一定高。（ ）

3．基本尺寸相同，公差等级相同的孔和轴的标准公差相同。（ ）

4．图样上标注Φ200-0.021mm的轴，加工的尺寸愈接近Φ20mm ,就愈精确。（ ）

5．极限偏差的大小反映了加工的难易程度。（ ）

6．某配合的配合公差为50μm，最大间隙为30μm ，则此配合一定是间隙配合。（ ）

7．Φ20n6、Φ20n7、Φ20n8它们的下偏差是相同的，只是它们的上偏差各不同。（ ）

8. 若孔的实际尺寸处处都是Φ25.021mm, 则该孔的作用尺寸一定不会大于Φ25.021mm 。( )

9．端面圆跳动公差可以控制整个端面的平面度误差及其对基准轴线的垂直度误差。（ ）

10．定位公差可以控制同一被测要素的形状误差和对同一基准的定向误差。（ ）

11．圆度公差带的形状是一个直径为公差值的圆。（ ）

12. 同轴度公差就是被测轴线对基准轴线允许的最大偏离量。（ ）

13. 某平面的平面度误差为0.06mm，则它对另一基准平面的平行度误差一定不会小于0.06mm。（ ）

14．直线度公差带的方向和位置一定是浮动的。（ ）

15．位置度公差中，被测要素的理想位置是由基本尺寸和基准来确定的。（ ）

16. 端面圆跳动公差可以控制整个端面的平面度误差及其对基准轴线的垂直度误差。（ ）

17．同一公差等级，轴比孔的表面粗糙度要小。（ ）

18. 检验光滑工件时,规定安全裕度“A”，既可防止误收,也可防止误废。（ ）

19．按“光滑工件尺寸的检验”标准所确定的上、下验收极限和光滑极限量规的制造公差均采用了对工件公差“内缩”布置的原则，它保证了产品质量，然而导致了误废率增加。（ ）

互换性与技术测量期末试题(含答案)

互换性与技术测量期末试题(含答案)

题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)

一、判断题(9小题,共9.0分)

(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。（ ）

(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。( )

(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。( )

(1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。（ ）

(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。（ ）

(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。（ ）

(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（ ）

(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（ ）

(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ）

二、填空题(8小题,共16.0分)

(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( )mm。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。
